KSW-VSA01 2Hz至110GHz信号与频谱分析仪 4GHz带宽|坤恒顺维 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
坤恒顺维|成都坤恒顺维科技股份有限公司官网：频谱分析仪_无线信道模拟器_矢量型号发生器-坤恒顺维官网 (ksw-tech.com)
KSW-VSA01信号与频谱分析仪采官方网址：信号与频谱分析仪-成都坤恒顺维科技股份有限公司 (ksw-tech.com)
KSW-VSG03信号与频谱分析仪
| 产品概述

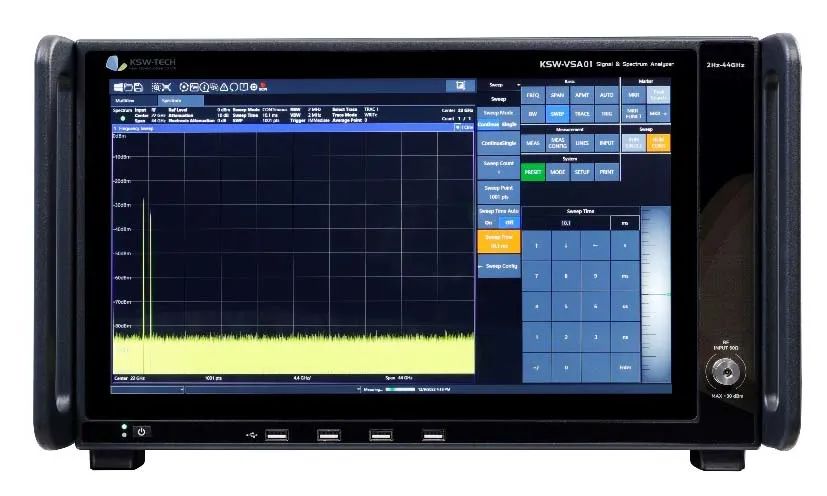

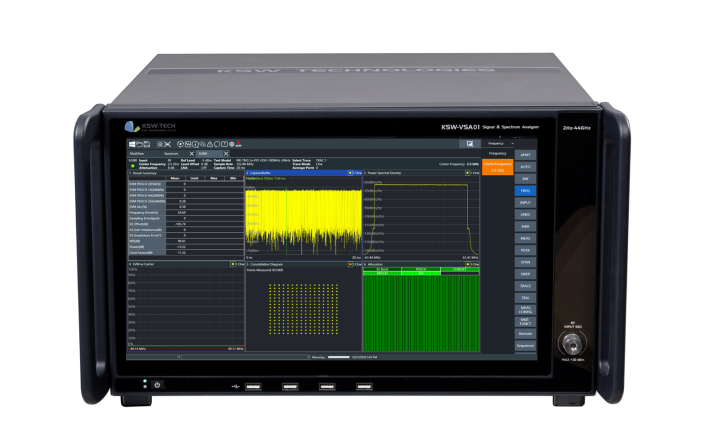

坤恒顺维KSW-VSA01信号与频谱分析仪采用高性能射频微波设计，结合数字均衡算法，实现高宽带、大动态频谱和矢量信号分析功能。产品具有优异的射频微波性能、实时频谱分析带宽、大采集存储深度、信号高质量分析等性能特点，具备常见频谱和功率测试、实时频谱分析、IQ数字信号解调、矢量信号分析等多种测试功能，频谱分析仪具有5G、WLAN等移动通信信号的解调分析能力。
| 主要特点
信号与频谱分析仪
● 频率高达44GHz
● 分析带宽：最大2GHz，具有250MHz、500MHz、1GHz带宽可选
● 实时分析带宽：最大支持1GHz，有效支持复杂场景下宽带信号实时分析和跳频信号捕获
● 存储深度：提供最大6TByte (1.5T Sa)内部采集存储深度，有效支持用户长时间信号采集存储需求

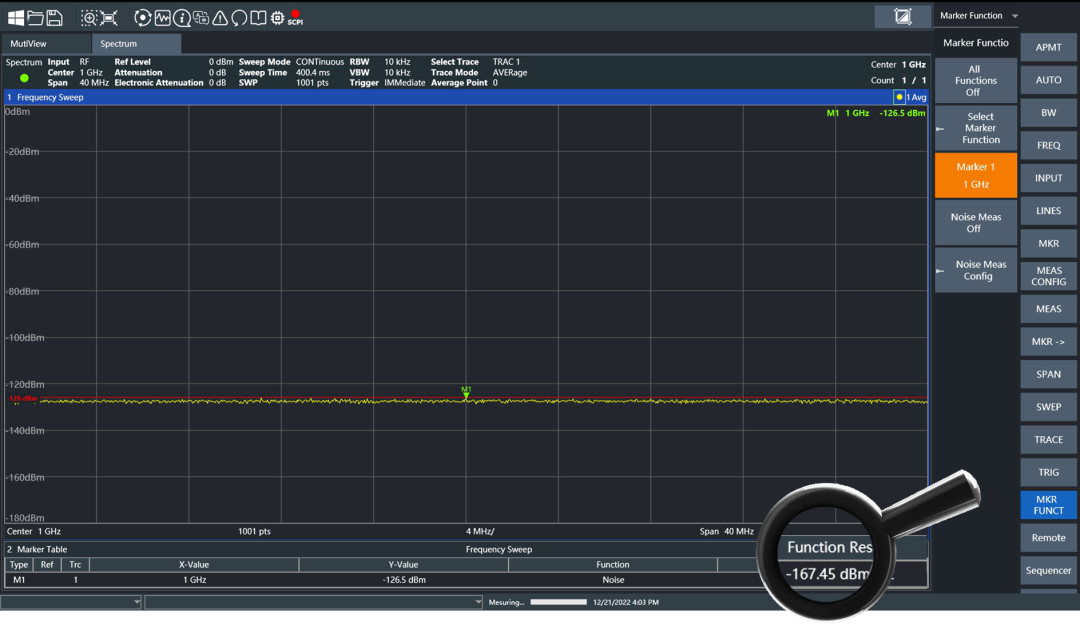

● 本底噪声：-166 dBm/Hz @1GHz(开前置放大器典型值)
● 相位噪声：<-130 dBc/Hz @1GHz,10kHz Offset
| 应用场景
| 技术指标
频率范围 | 2Hz 至 44 GHz |
本底噪声DANL | 9kHz~10MHz -140dBm, -158dBm(开前置放大器) 10MHz~3GHz -150dBm, -164dBm(开前置放大器) 3GHz~8GHz -148dBm, -162dBm(开前置放大器) 8GHz~26.5GHz -141dBm, -157dBm(开前置放大器) 26.5GHz~43.5GHz -138dBm, -154dBm(开前置放大器) |

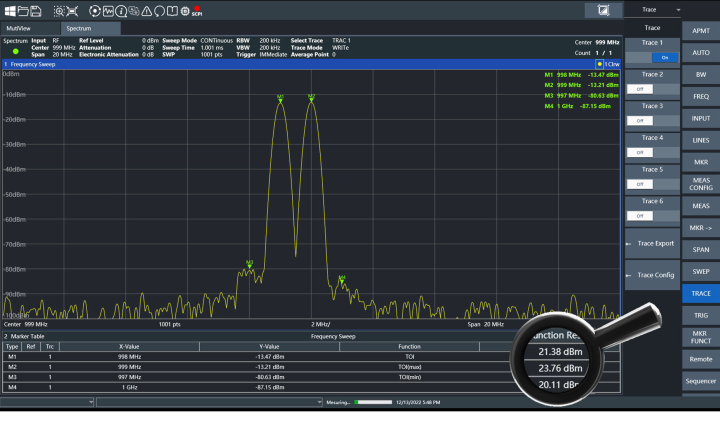

三阶互调截止点TOI | +20 dBm<3GHz +15 dBm < 8GHz +12 dBm < 26.5GHz +10 dBm < 43.5GHz |
相位噪声 | ＜-130 dBc/Hz @1GHz,10kHz Offset |
幅度准确度 | 频率响应： 50MHz~3.6GHz ±0.2dB 3.6GHz~8.4GHz ±0.6dB 8.4GHz~26.5GHz ±0.5dB 26.5GHz~34.5GHz ±0.6dB 34.5GHz~44GHz ±0.8dB 绝对幅度准确度=±（0.12dB＋频率响应） |
信号分析带宽 | 10MHz（选件），100MHz（选件），250MHz（选件），500MHz（选件），1GHz（选件）2GHz（选件） |
实时信号分析带宽 | 1GHz |
采集存储深度 | 1.28G Sample 1.5T Sample（SSD选件，800MHz带宽） |
参考时钟输入 | 10~100MHz |

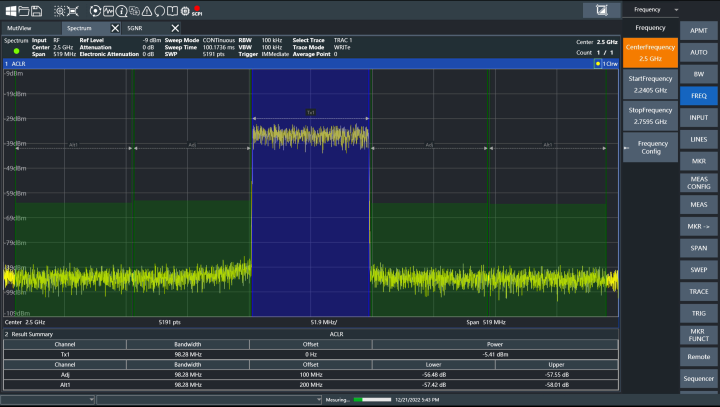

解调分析 | 5G NR上下行、通用数字调制分析VSA、WLAN |
信号质量EVM（误差矢量幅度） | <0.37%（5GNR FR1, 2.0 GHz carrier,100 MHz single carrier, 256 QAM, 30 kHz SCS, DC Punc off @3GHz频点） |
| 技术指标
频率范围 | 2Hz 至 44 GHz |
本底噪声DANL | 9kHz~10MHz -140dBm, -158dBm(开前置放大器) 10MHz~3GHz -150dBm, -164dBm(开前置放大器) 3GHz~8GHz -148dBm, -162dBm(开前置放大器) 8GHz~26.5GHz -141dBm, -157dBm(开前置放大器) 26.5GHz~43.5GHz -138dBm, -154dBm(开前置放大器) |
三阶互调截止点TOI | +20 dBm<3GHz +15 dBm < 8GHz +12 dBm < 26.5GHz +10 dBm < 43.5GHz |
相位噪声 | ＜-130 dBc/Hz @1GHz,10kHz Offset |
幅度准确度 | 频率响应： 50MHz~3.6GHz ±0.2dB 3.6GHz~8.4GHz ±0.6dB 8.4GHz~26.5GHz ±0.5dB 26.5GHz~34.5GHz ±0.6dB 34.5GHz~44GHz ±0.8dB 绝对幅度准确度=±（0.12dB＋频率响应） |
信号分析带宽 | 10MHz（选件），100MHz（选件），250MHz（选件），500MHz（选件），1GHz（选件）2GHz（选件） |
实时信号分析带宽 | 1GHz |
采集存储深度 | 1.28G Sample 1.5T Sample（SSD选件，800MHz带宽） |
参考时钟输入 | 10~100MHz |
解调分析 | 5G NR上下行、通用数字调制分析VSA、WLAN |
信号质量EVM（误差矢量幅度） | <0.37%（5GNR FR1, 2.0 GHz carrier,100 MHz single carrier, 256 QAM, 30 kHz SCS, DC Punc off @3GHz频点） |
