    PCIE 3.0 CLB x4x8测试夹具，支持PCIe 3.0 mother board电气性能测试 |海凌克电子
    PCIE 3.0 CLB x4x8测试夹具，支持PCIe 3.0 mother board电气性能测试 |海凌克电子

    • 支持PCIe 8Gbps/5Gbps/2.5Gbps速率；

    • Tx，Rx，时钟以及CMTS信号均使用SMP接口；

    • x4和x8接口各自独立；

    • 高速信号微带线设计，阻抗85+/-8.5欧姆；

    • Tx和Rx信号分别等长设计，Tx 2000mil，Rx 4000mil；

    • 板载CMTS产生电路，用于测试码型切换；




    厂家：海凌克电子|西安海凌克电子科技有限公司
    产地：中国
    HDMI 2.1母口测试夹具，主要用于线缆测试 |海凌克电子
    HDMI 2.1母口测试夹具，主要用于线缆测试 |海凌克电子

    • SI性能优化至6GHz，符合HDMI2.1协议；

    • GCPW传输线设计，阻抗一致性优异；

    • 高性能2.92mm连接器，可兼容2.92mm,3.5mm和SMA测试线缆；

    • 扇形布线，各通道skew差异小于+/-2ps；

    • 尺寸：100x45mm，1.6mm板厚，设计简约，坚固耐用；

    • 所有低速信号均引出至2mm板边连接器；




    厂家：海凌克电子|西安海凌克电子科技有限公司
    产地：中国

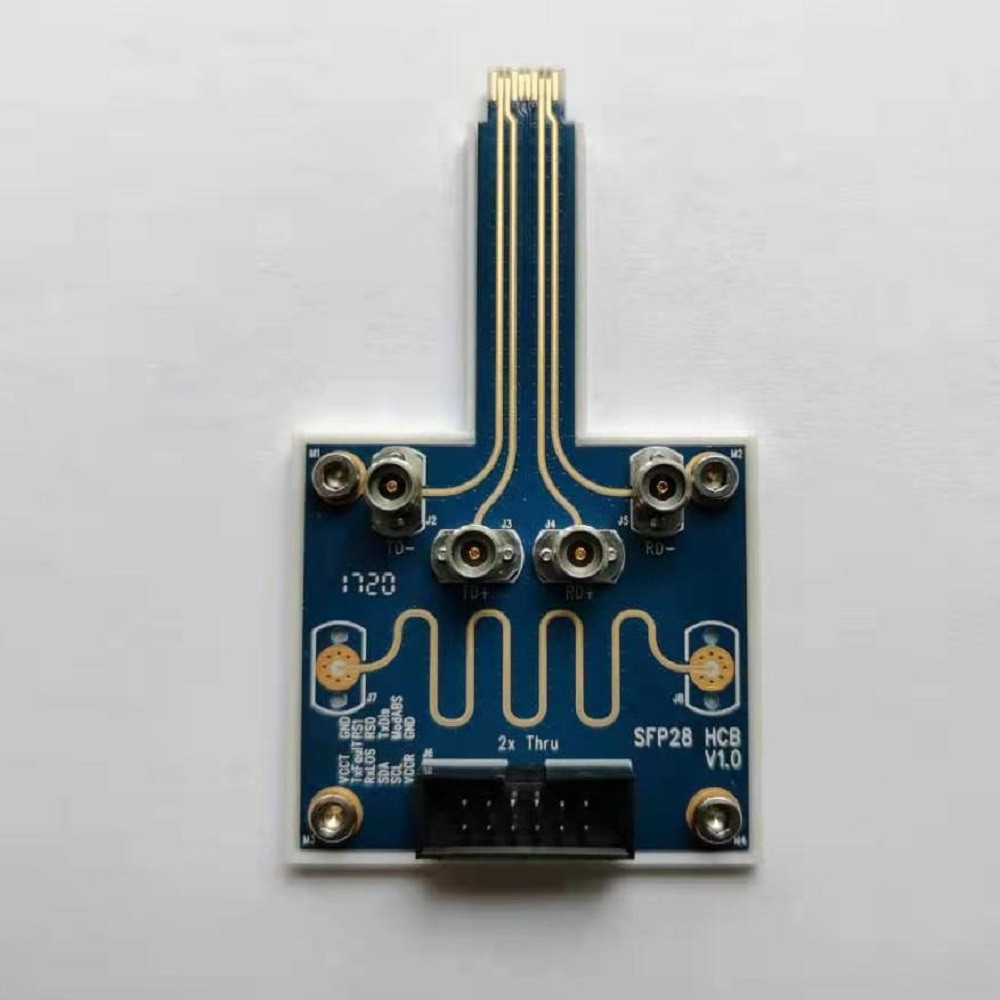

    SFP28 HCB SFP28 host性能表征与TDR测试夹具|海凌克电子
    SFP28 HCB SFP28 host性能表征与TDR测试夹具|海凌克电子

    • SI性能优化至30GHz，SI特性符合CEI-28G-VSR协议；

    • 高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；

    • 罗杰斯RO4003C板材，极低的插入损耗；

    • Tx和Rx差分对等长设计，2230+/-1mil；

    • 支持通过2x thru trace进行去嵌入

    • 尺寸：90x50mm，1.0mm板厚，设计简约；

    • 板载2.54mm简牛连接器可访问所有低速信号；



    厂家：海凌克电子|西安海凌克电子科技有限公司
    产地：中国
    HDMI 2.1母口HEAC测试夹具，带HEAC通道,主要用于线缆测试 |海凌克电子
    HDMI 2.1母口HEAC测试夹具，带HEAC通道,主要用于线缆测试 |海凌克电子


    • 满足HDMI 2.1 48Gbps测试需求；

    • 支持HEAC通道测试；

    • 信号完整性优化至20GHz；

    • 高速信号50+/-5欧姆GCPW传输线设计，布线长度偏差小于+/-1mil；

    • 高性能可拆卸2.92mm连接器；

    • 设计有一对2X thru测试线，可用于单端或差分测量及去嵌入；

    • 所有低速信号布线至2.54mm插针，方便使用





    厂家：海凌克电子|西安海凌克电子科技有限公司
    产地：中国
    USB 3.0 A口测试夹具整套，支持superspeed 5Gbps电气性能测试 |海凌克电子
    USB 3.0 A口测试夹具整套，支持superspeed 5Gbps电气性能测试 |海凌克电子

    • 支持USB 3.0 5Gbps PHY电气性能测试，包括

      • TD1.1 LFPS Tx测试；

      • TD1.2 LFPS Rx测试；

      • TD1.3 Tx眼图测试；

      • TD1.4 Tx SSC测试；

      • TD1.5 Rx抖动容限测试；

    • GCPW传输线设计，90+/-9欧姆阻抗；

    • 保留USB 2.0接口；

    • 配套7.5dB@2.5GHz USB线缆，符合USB 3.0规范；

    • Device夹具使用DC-005接口供电并预留VBUS测试点；




    厂家：海凌克电子|西安海凌克电子科技有限公司
    产地：中国
    PCIE 4.0 ISI,mother board和add-in-card测试夹具 |海凌克电子
    PCIE 4.0 ISI,mother board和add-in-card测试夹具 |海凌克电子

    • 20GHz带宽内插损线性度好，无明显谐振点，回损小于-10dB；

    • 最小长度0.5inch，最大长度14.3inch，0.5inch至14inch之间使用0.5inch设计间隔，共29对差分对；

    • 微带传输线设计，85+/-8.5欧姆阻抗，支持PCIe 4.0 16Gbps速率电气性能测试；

    • SMP接口，方便和CBB，CLB互连；

    • 差分对内布线偏差小于+/-1mil;

    • 4inch以上长度差分对采用倾斜布线，减小了玻纤编织布效应；

    • 提供S参数文件供仿真、去嵌入、加嵌入使用；




    厂家：海凌克电子|西安海凌克电子科技有限公司
    产地：中国
    SATA测试夹具|Wilder
    SATA测试夹具|Wilder

    SATA M.2-TPA-PR测试适配器或测试夹具套件有助于对主机和设备进行SATA M.2源和接收器一致性测试。SATA测试适配器和测试夹具套件促进源和汇合规测试。




    厂家：Wilder
    产地：美国

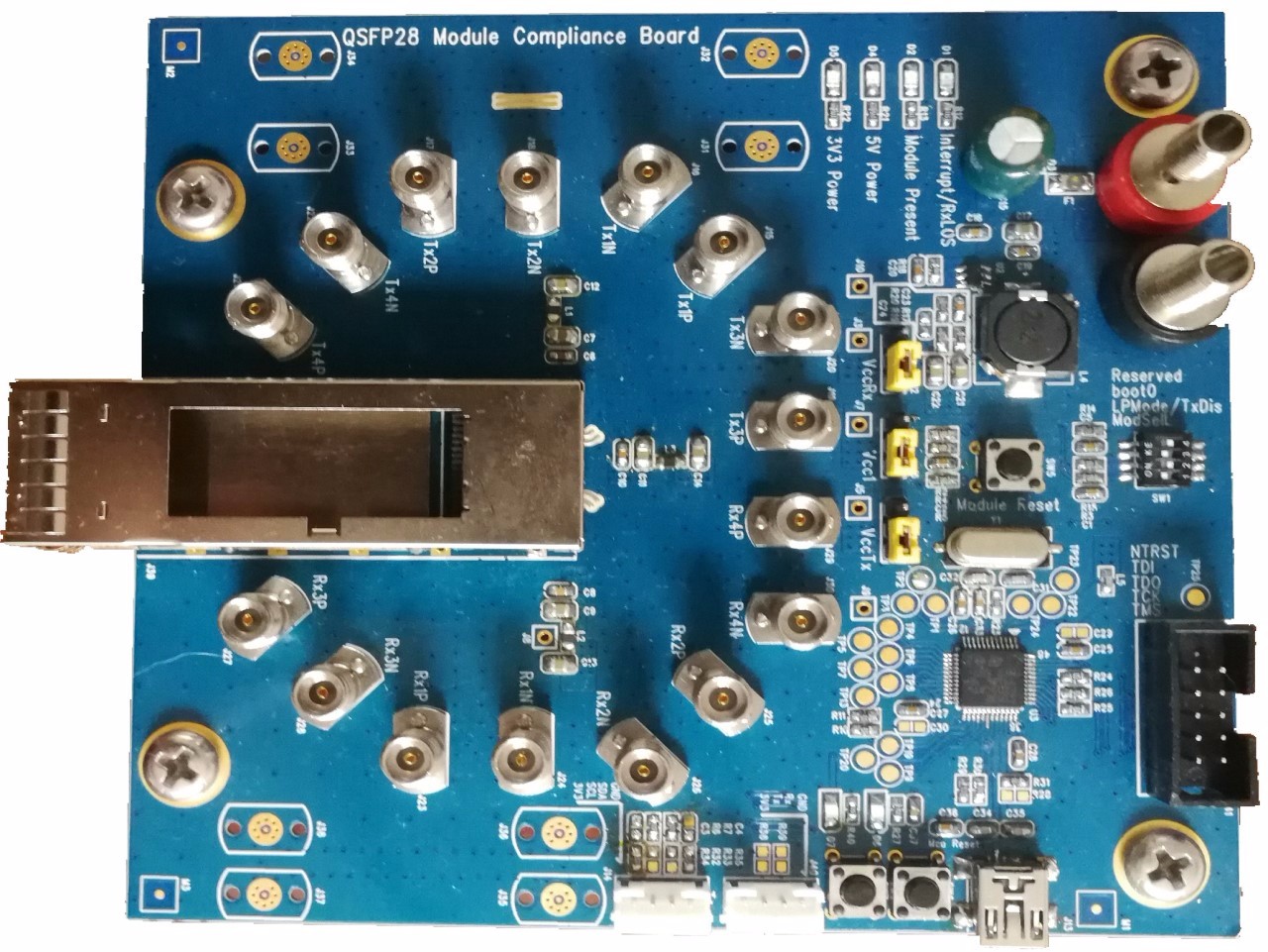

    QSFP28 MCB 测试板 应用于QSFP28或SFP+光模块、电缆、光缆的性能表征与应用测试 |海凌克电子
    QSFP28 MCB 测试板 应用于QSFP28或SFP+光模块、电缆、光缆的性能表征与应用测试 |海凌克电子

    • SI性能优化至30GHz，符合QSFP28MSA协议，CEI-28G-VSR协议；

    • 高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；

    • 罗杰斯RO4003C板材，极低的插入损耗；

    • 尺寸：120x110mm，1.6mm板厚，设计简约，坚固耐用；

    • TI电源芯片，ST微处理器，稳定可靠，简单易用的GUI界面方便寄存器读写；

    • 单5V电源供电,方便适配；

    • 板载拨码开关可控制模块工作状态；

    • 板载LED指示灯可指示电源、信号及固件的健康状况；

    • USB控制接口方便连接电脑使用GUI软件；

    • 预留I2C接口方便使用客户自己的控制板访问光模块或电缆；




    厂家：海凌克电子|西安海凌克电子科技有限公司
    产地：中国

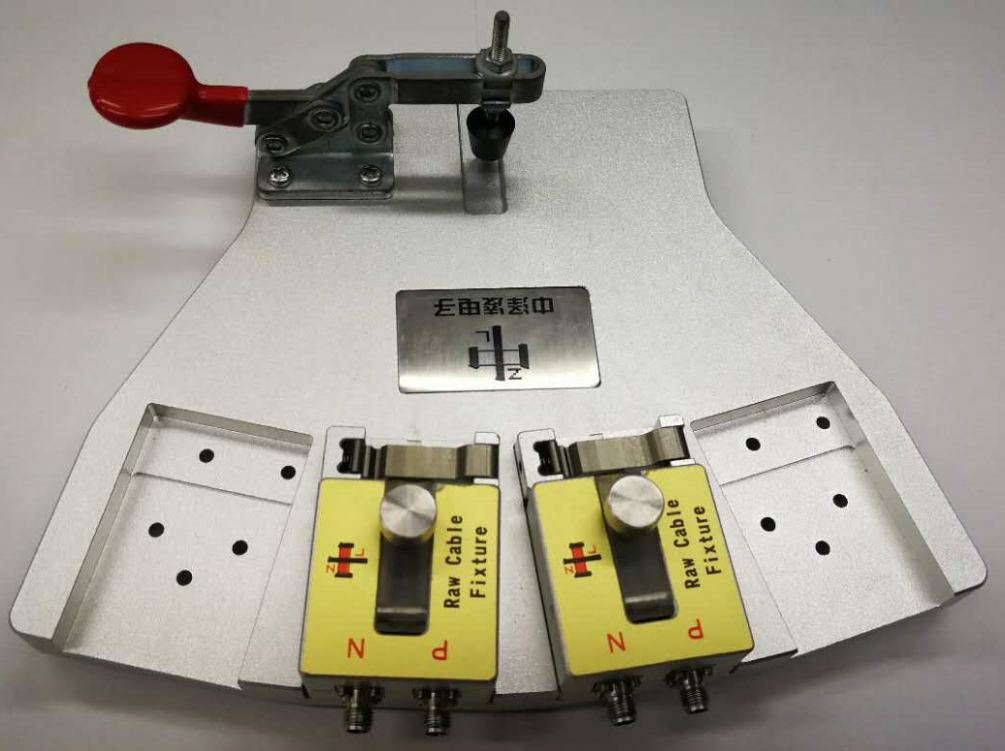

    Raw Cable 测试夹具Core-4|中泽凌
    Raw Cable 测试夹具Core-4|中泽凌
    RawCable性能测试，支持内口芯线、外口芯线电气性能指标测试，芯线测试工作变得便捷、快速。


    厂家：中泽凌|深圳市中泽凌电子有限公司
    产地：中国
    Minisas HD测试夹具|中泽凌
    Minisas HD测试夹具|中泽凌

    1、提供低成本、高性能测试板及夹具。包括SFP+、SFP28、QSFP+、QSFP28、MiniSAS、MiniSAS HD、TypeC、USB3.0、SATA、HDMI、DVI、DP等测试夹具。出厂前经过测试校验，性能符合标准规范或客户指标要求。

    2、提供端到端高频测试解决方案服务。

    3、Minisas　HD测试夹具符合标准协议规范：SAS3.0。




    厂家：中泽凌|深圳市中泽凌电子有限公司
    产地：中国
