PMP112（图1）是一种非定向功率计，或功率计探头，设计用于测量900 MHz工业应用中高达100千瓦的功率。它设计安装在降低高度的R9（WR975）矩形波导上，该波导作为四分之一波长变换器，连接标准R9到典型的环形器波导（247.65 × 44.7 mm）。每个功率计都单独校准。准确测量的一个条件是波只能在波导中沿一个方向传播。PMP112的一个典型应用是测量环形器水负载吸收的功率。

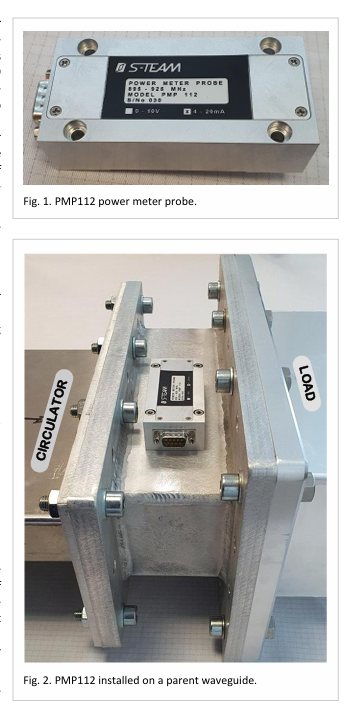

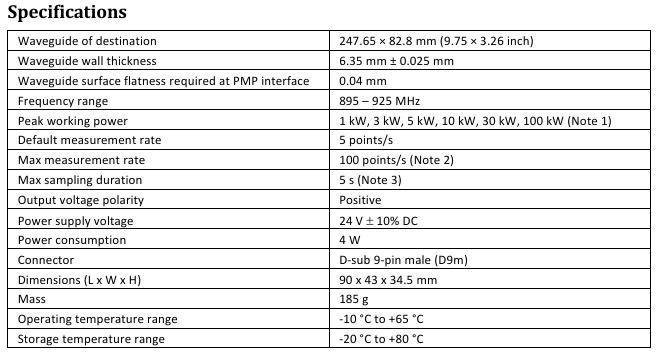

PMP集成了一个单探头耦合器，包含以下组件： ▪ 零偏置肖特基二极管探测器。 ▪ 低噪声放大器。 ▪ 16位A/D转换器，用于采样探测器电压。 ▪ 12位D/A转换器，提供模拟输出。 ▪ 微控制器单元（MCU）。 MCU： ▪ 控制A/D和D/A转换。 ▪ 执行探测器非线性和温度依赖性校正。 ▪ 同时生成以下输出： ✓ 一个模拟输出。 ✓ 一个数字输出（RS232、RS422或CAN总线）。模拟输出可以是： ▪ 电压输出0 – 10 V；或 ▪ 电流输出4 – 20 mA。用户可以通过切换选择所需的模拟输出类型。输出电压/电流是微波功率在母波导中沿一个且仅一个方向传播的线性函数。数字输出还传输内部功率传感器温度。 RS232和RS422输出采用易于阅读的文本流形式。图1. PMP112功率计探头。图2. PMP112安装在母波导上。购买订单中必须指定所需的数字输出类型。 PMP模块通过在波导壁上加工适当的孔后，用四个M4或类似直径的螺丝固定在母波导上。
