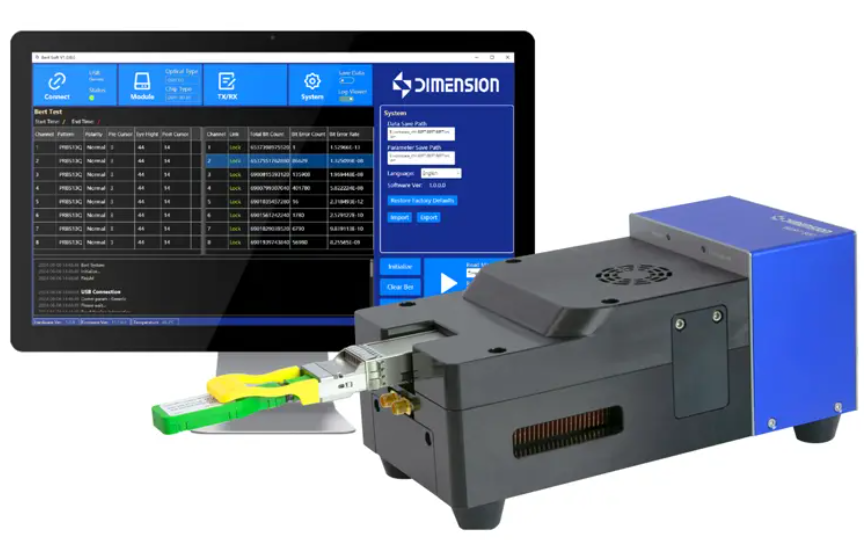

BERT800 800G误码仪 |维度科技

为高速光收发器模块的光电信号测试和异常仿真提供了准确和经济的测试手段· 成本低效益高·高效散热·测试灵活性·定制化集成·多功能适用性·测试多样性·动态均衡技术·简化流程提升可靠性·用户友好界面

CR600 60Gbaud 光电时钟恢复单元|维度科技 (在产)

· 支持NRZ和PAM4信号，速率可高达120Gbps

· 轻巧便携，简单易用

· 整合OE和时钟恢复设计

· 支持单模和多模光信号,灵敏度都小于-10dBm

· 超低随机抖动<250 fs RM

参考价格：

厂家：维度科技|深圳市维度科技股份有限公司（收录14个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

产品特点

高速率、低抖动、高灵敏度、多模态兼容、自动锁定、分频输出
集成单多模一体的光电转换和时钟恢复电路，可同时应用于电学和光学应用
支持 NRZ 和 PAM4 信号，速率可高达 120Gbps
轻巧便携，简单易用
整合 OE 和时钟恢复设计
支持单模和多模光信号，灵敏度都小于 - 10dBm
超低随机抖动 < 250 fs RM

产品概述

维度 CR600 光电时钟恢复单元支持 NRZ 和 PAM4，可在 60Gbd 范围内提供光电时钟信号的恢复。系统集成了单多模一体的光电转换和时钟恢复电路，可同时应用于电学和光学应用。满足高灵敏度和低固有抖动的要求，测量精度优良。提供简洁的用户界面，便与设定和使用。维度 CR600 光电时钟恢复单元为计算机系统测试、光通讯系统测试、标准符合性验证提供了性能优良、高可靠性和成本可控的光电时钟恢复的选择。

主要优势

支持 NRZ 和 PAM4 信号，速率可高达 120Gbps
轻巧便携，简单易用
整合 OE 和时钟恢复设计
支持单模和多模光信号，灵敏度都小于 - 10dBm
超低随机抖动 < 250 fs RM

主要应用

光电模块
子系统的时钟提取
眼图测试
典型的应用：800G 光模块眼图测试
Trigger Input DCA
时钟恢复单元 CR600 Optical Signal DUT BERT

参数性能

电口指标

时钟恢复速率范围：24-30 Gbaud;49.7664~60 Gbaud
支持调制类型：NRZ/PAM4
OE 数据输出接口：2.92 mm female, 50 Q
OE 数据输出幅度：400 mVpp @ 56 GBd
数据输入电接口：2.92 mm female, 50 Q
数据输入最大幅度：600mVpp 56 GBd
时钟输出电接口：2.92 mm female, 50
时钟输出幅度（差分）：700 mVpp @ 26.56GHz
时钟输出幅度（差分）：100 mVpp @ 56 GBd
恢复时钟分频比：1/2、1/4、1/8、1/16、1/32、1/64
恢复时钟随机抖动：<230 fs @ 13.28GHz
环路滤波器带宽：4 MHZ
标准信号：± 100ppm
自动锁定：Yes
内部时钟输出：Yes
时钟差分输出：Yes

光口指标

时钟恢复速率范围：24~60 Gbaud
接收机灵敏度：-12 dBm 53.125 Gbaud PAM4 SM；-10 dBm 53.125 Gbaud PAM4 MM
光信号类型与模式：单模，多模
输入波长范围：820~1650nm
光接口回波损耗：<16dB
光连接器类型：SM: FC/PC 9/125 um；MM: FC/PC 62.5um

其他指标

工作温度：10'C to+40'C (50'Fto+104°F)
工作电压（外置适配器）：12V
最大相对湿度：95%
通信接口：USB、LAN
最大功率：6W

订购信息

型号：CR600
描述：60Gbaud 光电时钟恢复单元
