SG12000L 紧凑型射频信号发生器 25MHz至12GHz|DS Instruments (在产)
参考价格 ： 1,264美元
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

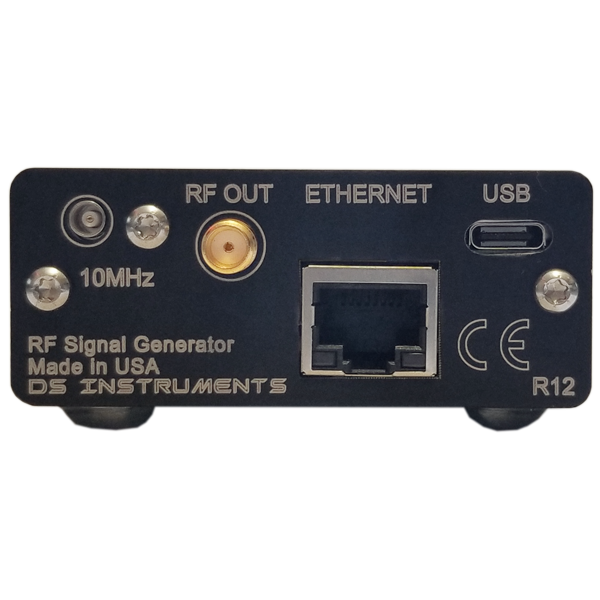

DS Instruments SG12000L紧凑型射频信号发生器，使用户能够轻松、低成本地生成高质量的射频信号。输出覆盖整个 25 – 12000MHz 频率块。产生的波是使用现代分数 N 合成完全合成的。射频输出步长从最大~6 KHz到小于40 Hz不等，具体取决于工作频段。合成源可以接受外部10 MHz基准，也可以使用自己的内部10 MHz TCXO。输出功率在-25至+13dBm之间校准，并可在整个频率范围内以0.5dB的步长进行设置。清晰的OLED显示屏为用户提供了有用的反馈，前部控制按钮提供了USB控制的快速替代方案。现在提供可选的以太网，全频段校准的射频功率控制是标准配置。与我们的大多数产品一样，SG12000可轻松握在手掌中，使其成为真正便携且节省工作台空间的设备。
新款 REV17 具有更低谐波和相位控制的发货量，自 2024 年 2 月起发货！
紧凑SG12000L特点：
经过校准的可调输出功率，覆盖整个频段
2024 年新的内部谐波滤波硬件！
本地频率扫描支持
USB 供电和控制
0 至 360 度的相位控制，分辨率为 1.0 度
具有自动检测功能的外部参考频率输入 （10 MHz MCX）
内部 10MHz 基准电压源
专业的行业标准SCPI命令支持
前用户控制按钮（频率、电源、输出使能......
明亮的OLED显示屏
坚固的全铝黑色外壳
自选以太网端口
直观的 PC 控制软件
极其紧凑的尺寸
12GHz微波发生器规格：
频率范围：25MHz – 12GHz
校准功率电平范围：-25dBm至+13dBm
未校准的功率电平范围：-30dBm至+14dBm（典型值）
功率控制分辨率：0.5dB步进+0.05dB游标（可变衰减器）
谐波含量（0.5-12GHz）：<-25dBc（典型值）
尺寸：2.75“ x 1.25” x 3.15”
频率步长：40-6000Hz（取决于输出频率）
6GHz 时相位噪声：-72dBc @ 10KHz 偏移
电源输入：5V 标准 USB-C （0.75A）
输出阻抗：50欧姆
10MHz TCXO基准源稳定性：±280PPB
射频连接器：金质 18GHz SMA
常见应用：
自动化测试环境
雷达系统
一般射频实验室用途
灵活的LO采购
天线设计
EMC测试
生产验证和测试
教育/大学实验室使用
航空航天/国防研究
X 波段测试设置

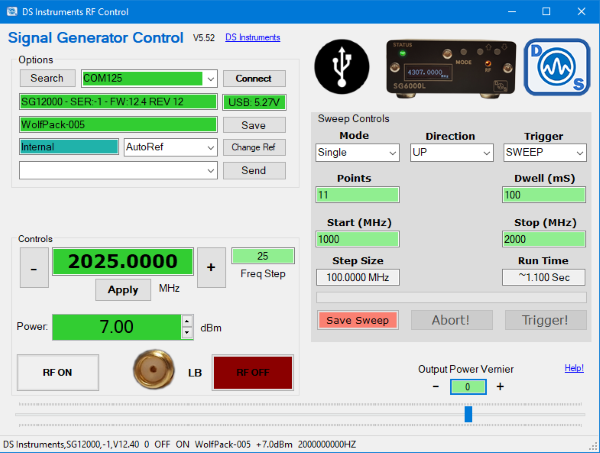

USB/以太网控制软件：

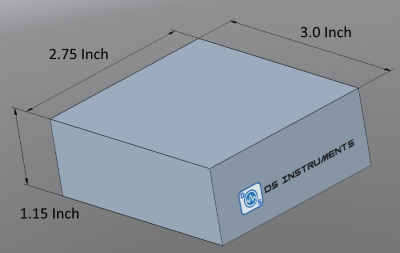

机柜机械信息：

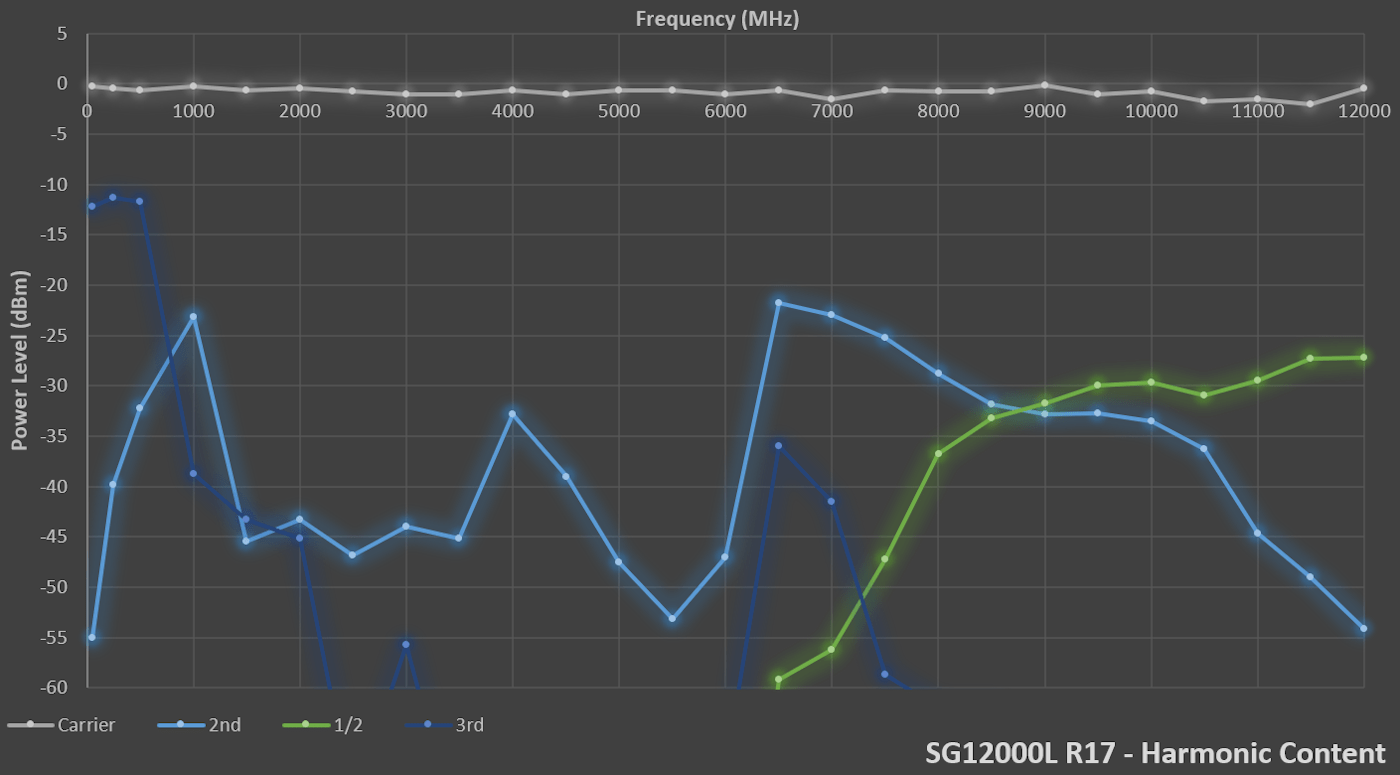

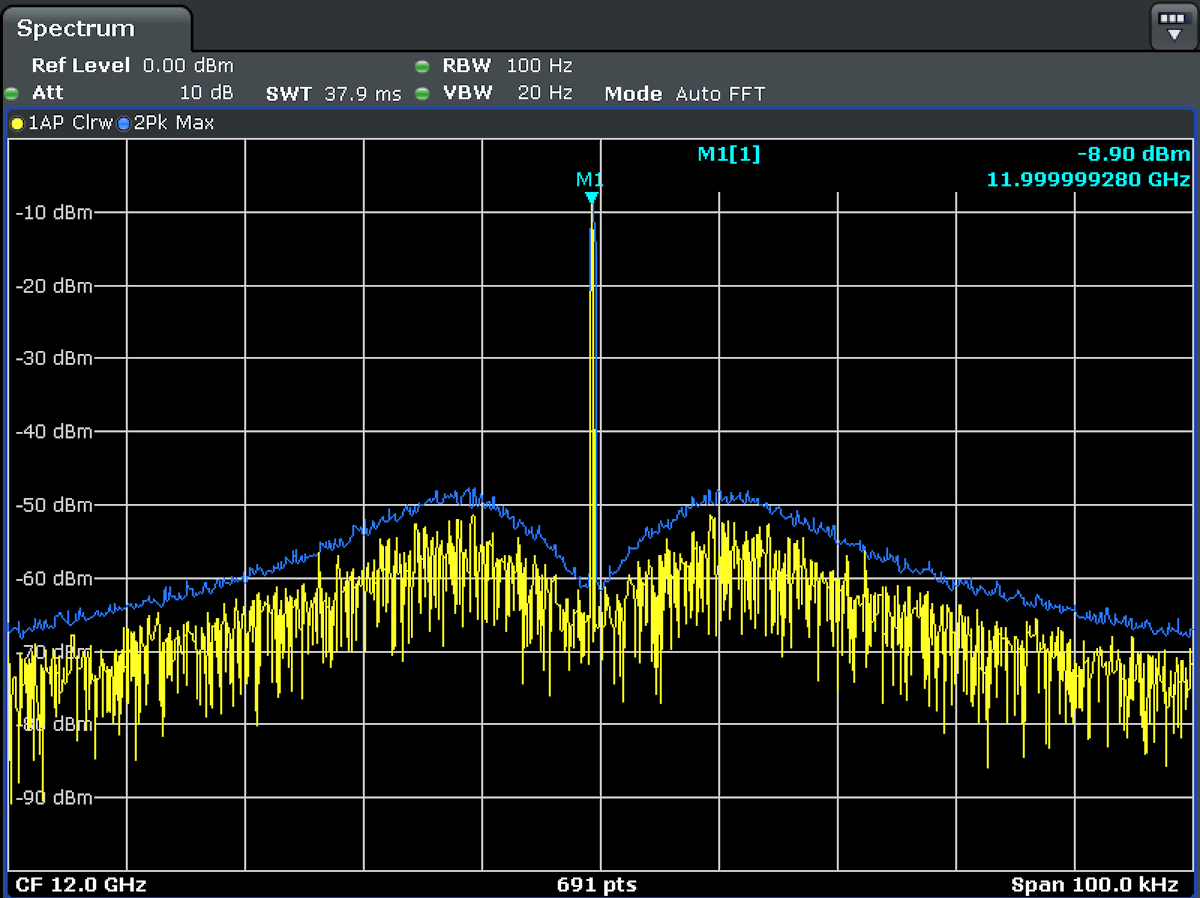

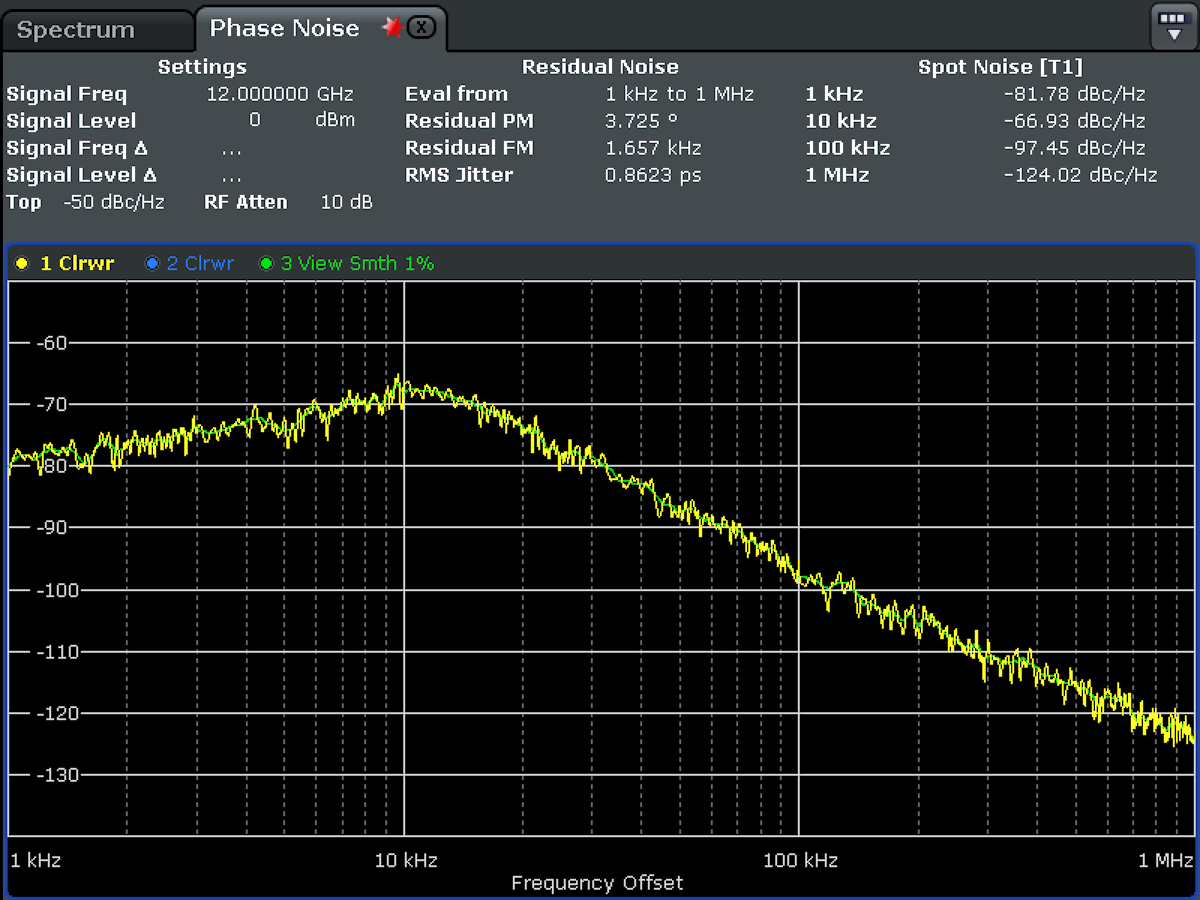

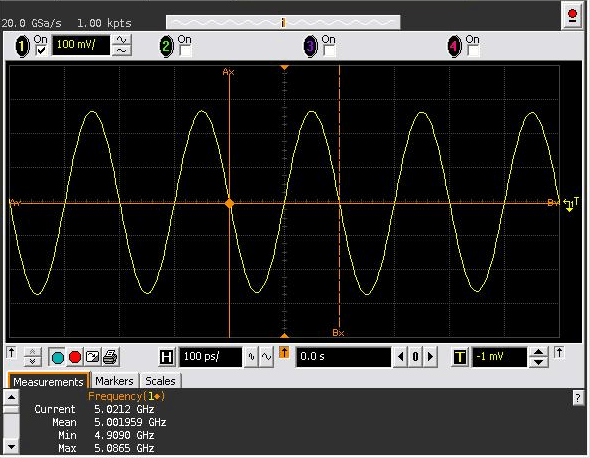

器件性能图：
