HL047 80MHz至6GHz高增益对数周期天线|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

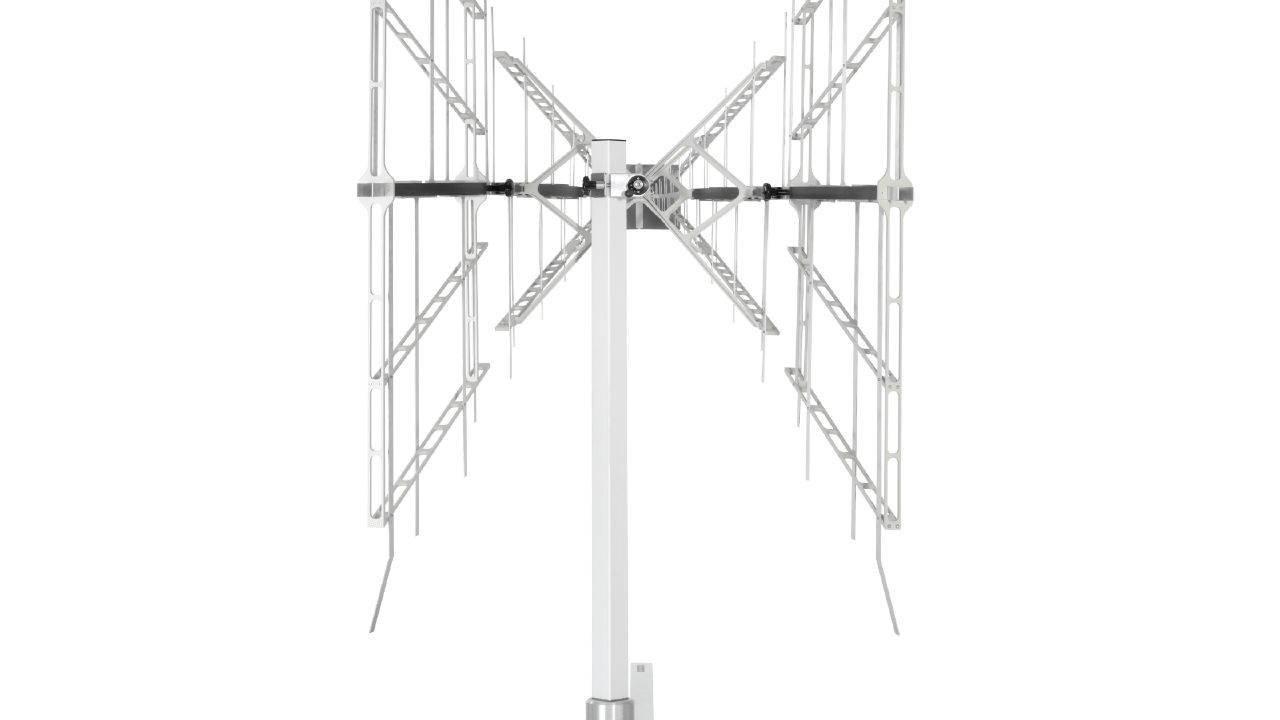

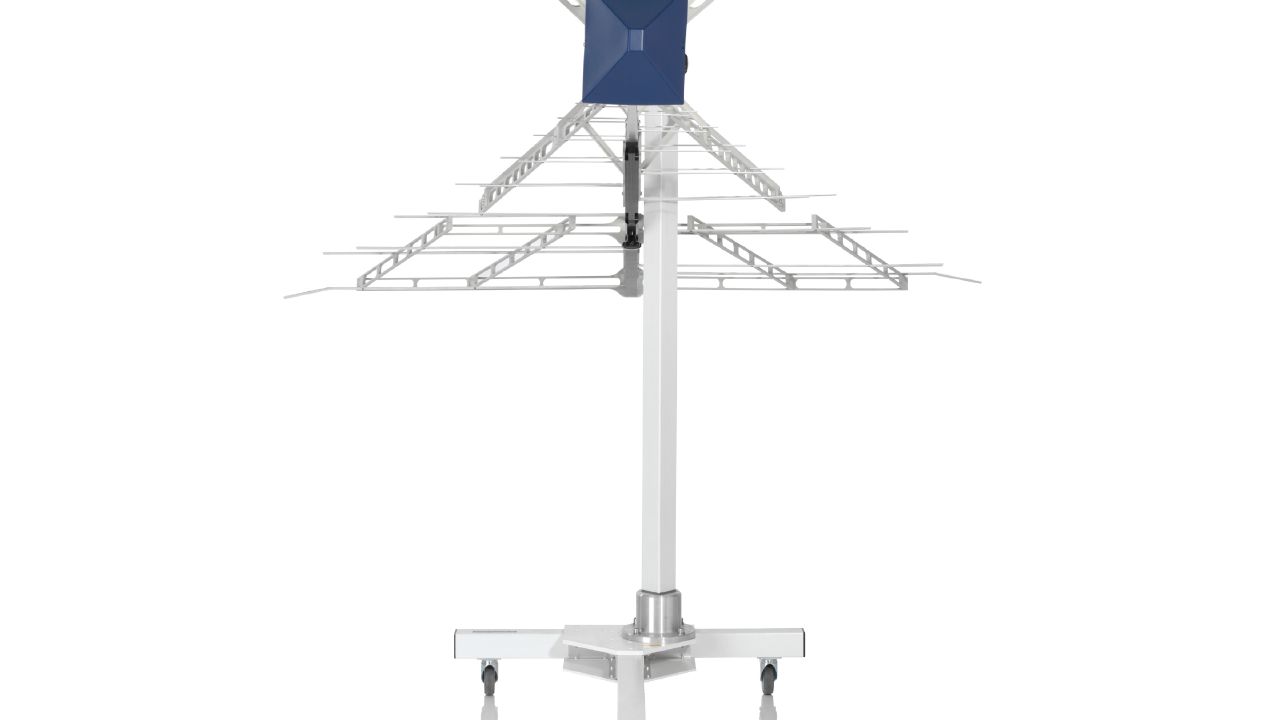

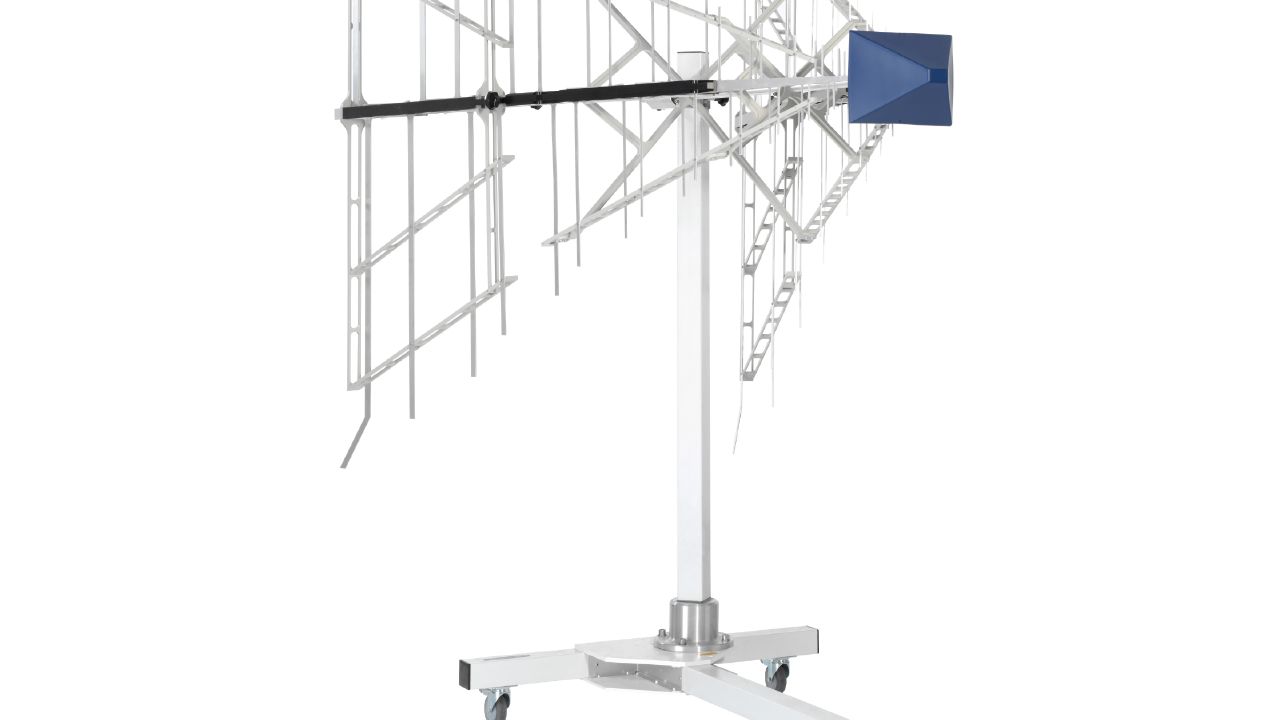

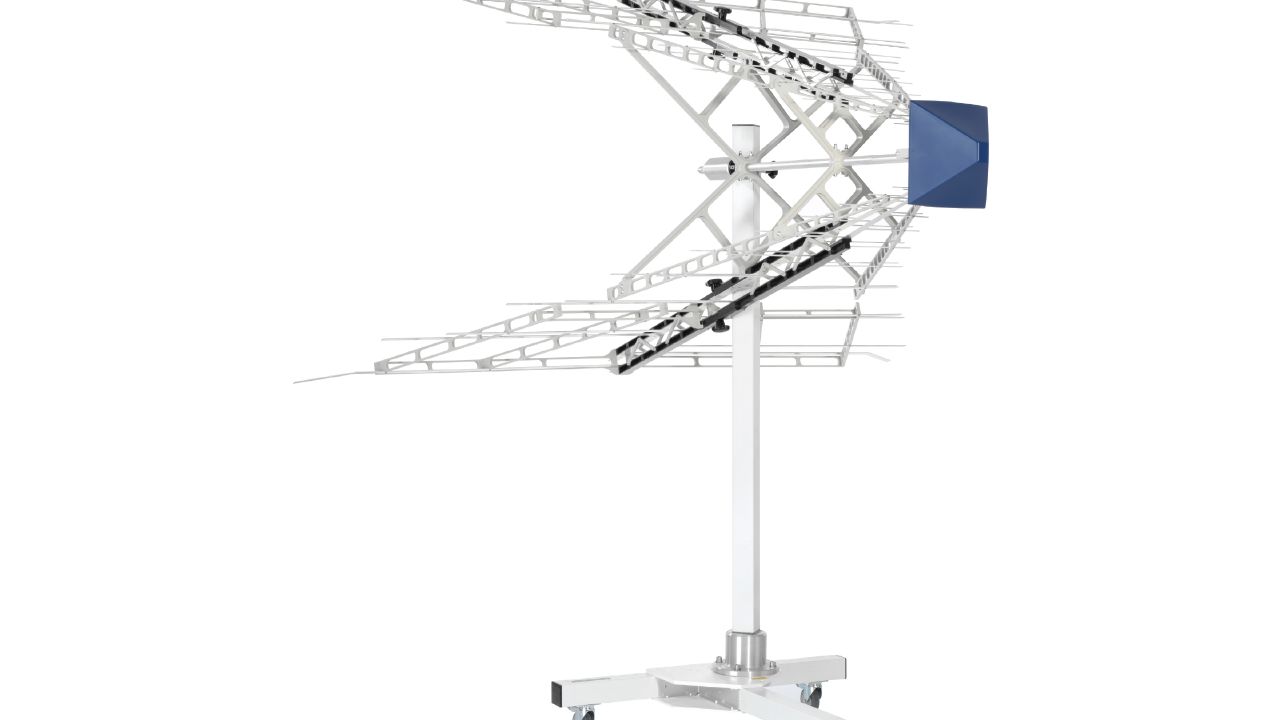

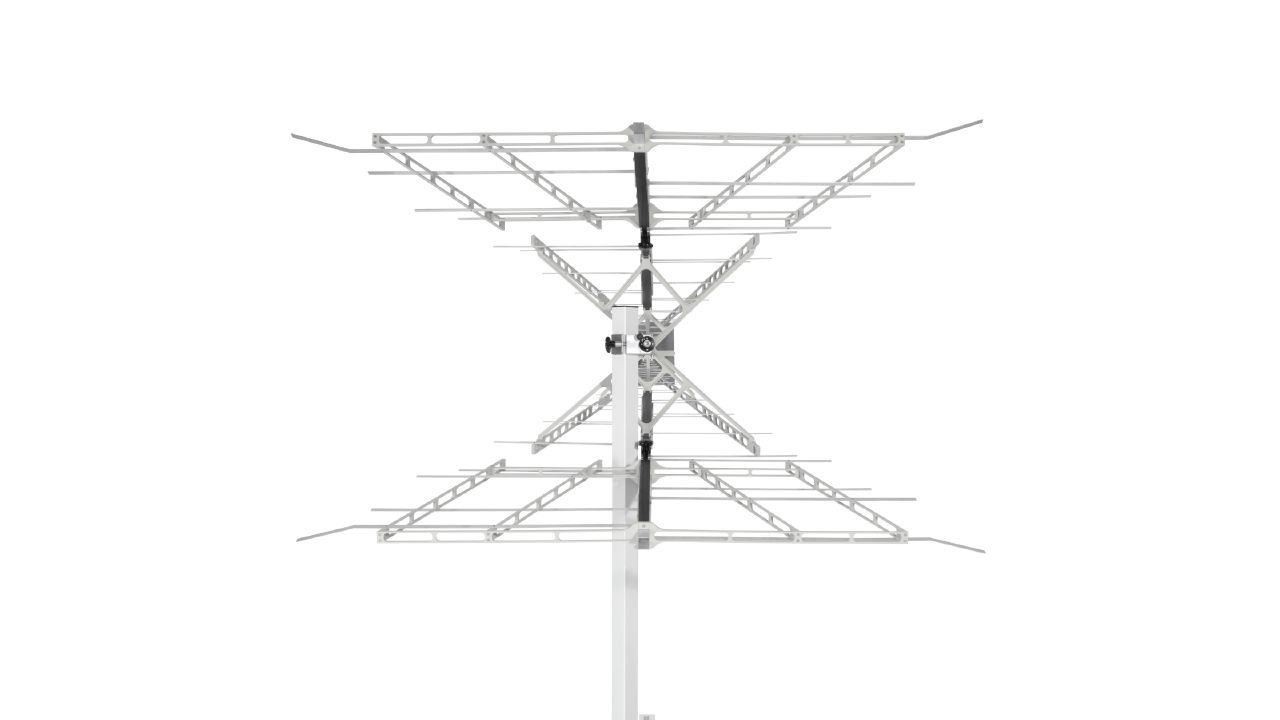

HL047 高增益对数周期天线
R&S®HL047 是罗德与施瓦茨的高增益对数周期天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：80 MHz至6GHz。官方技术指标共 8 组、20 项，详见「详细指标」。
产品简介
适用于 EMS 测量的对数周期天线，频率范围介于 80 MHz 至 6 GHz。
官方公布的主要指标：频率范围 80 MHz至6GHz；输入阻抗 50 Ω (nom.)；without rear radiators 200 MHz至6GHz；Polarization linear；增益 see Fig. 1。
官方公布的产品型号：HL047。
核心参数
• 频率范围：80 MHz至6GHz
• 输入阻抗：50 Ω (nom.)
• without rear radiators：200 MHz至6GHz
• Polarization：linear
• 增益：see Fig. 1
• 驻波比：1.5 (typ.), see Fig. 2
• Half-power beamwidth (HPBW)：see Fig. 3
• Maximum input power (T = +40 °C)：see Fig. 4 < 100MHz 1400 W (CW) < 1GHz 500 W (CW) < 3GHz 300 W (CW) < 6GHz 200 W (CW)
产品型号
• 官方型号：HL047
资源下载
详细指标请见 HL047 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
HL047 高增益对数周期天线 详细指标
R&S®HL047 是罗德与施瓦茨的高增益对数周期天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：80 MHz至6GHz。官方技术指标共 8 组、20 项，详见「详细指标」。
以下为 R&S®HL047 的官方技术指标，共 8 个指标组、20 项。
参数名以行业通用中文术语为主（其中 15 项保留官方规格书原文），数值与单位保留官方规格书原样。
Electrical specifications
• 频率范围：80 MHz至6GHz
• without rear radiators：200 MHz至6GHz
• Polarization：linear
• 输入阻抗：50 Ω (nom.)
• 增益：see Fig. 1
• 驻波比：1.5 (typ.), see Fig. 2
• Half-power beamwidth (HPBW)：see Fig. 3
• Maximum input power (T = +40 °C)：see Fig. 4 < 100MHz 1400 W (CW) < 1GHz 500 W (CW) < 3GHz 300 W (CW) < 6GHz 200 W (CW)
• RF connector：N female
• MTBF：> 100 000 h
Environmental specifications
• Temperature range：operating ｜ +5 °C to +40 °C
• storage：40 °C to +70 °C
Mechanical specifications
• Dimensions (W × H × L)：approx. 1.10 m × 1.89 m × 1.96 m
(43 in × 74 in × 77 in)
• without rear radiators：approx. 0.78 m × 0.97 m × 1.3 m
(31 in × 38 in × 51 in)
• 重量：approx. 10 kg (22 lb)
Data Sheet | Version 02.00
• Fig. 1: Typical gain (meas.)：Fig. 2: Typical VSWR
订购信息
• Designation：Type Order No.
• High gain log-periodic antenna：HL047 ｜ 4108.8007.02
推荐附件
• Tripod, movable：HL047Z1 ｜ 4108.8820.02
• Trade names are：trademarks of the owners
型号与选件
• 官方型号：HL047
指标整理自官方文件：HL047_dat-sw_en_3609-7731-22_v0200.pdf
