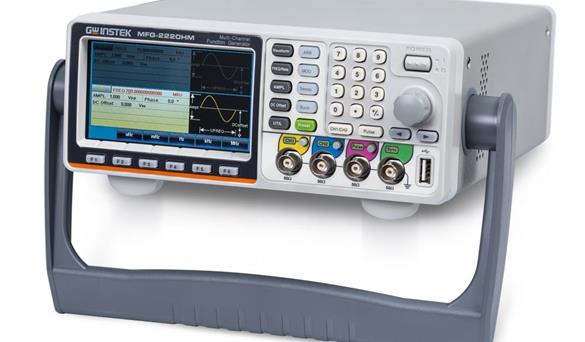

MFG-2220HM 200MHz函数和波形发生器 2通道
＜1GS/s · 14位
产品简介
MFG-2220HM双通道任意波形信号发生器，包括了CH1与CH2为两个最高频率为200MHz的等性能双通道AFG(任意波形信号发生器)；脉冲信号发生器，频率可达25MHz；可以满足多种领域的教学与产业的应用。
MFG-2220HM中的AFG通道可输出正弦波，方波，三角波..等一般常用波形。更有250MHz/s采样率、125MHz波形重复率、14位分辨率、16k点内存深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep，Burst，Trigger，150MHz 频率计等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。25MHz的脉冲发生器为标准配备，可独立输出的脉冲发生器为一功能完整脉冲信号源，除一般脉冲宽度可调外，其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。
MFG-2220HM的AFG搭配AWES(Arbitrary Waveform Editing Software)任意波形编辑PC端软件，用户可以简单的快速编辑任意波形。DWR (Direct Waveform Reconstruction)直接波形重现的能力，让使用者可以搭配固纬多数的GDS系列数字示波器撷取波形并加载任意波形发生器，达到波形记录及重建的功能。使用者更可以通过内建的66种波形进行任意编辑，整段或分段输出。
MFG-2220HM可提供不同产业所需要的各种特殊双通道波型，IQ调变信号，低频震动仿真，汽车传感器信号仿真，AM，FM等广播信号，PWM马达或风扇控制信号，脉波同步信号，脉冲噪声，音频电路或装置如扬声器的测试，适用于多种领域，在科学研究，教育，研发，生产和品管等各阶段的应用。
核心参数
• 多种调变功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM
• 接口：USB Host/ USB Device/ LAN
• 通道1：通道2
• 波形：正弦波，方波，三角波，脉冲波，斜波，ARB
• 采样率：250MSa/s
• 重复率：125MHz
• 波形长度：16k points
• 振幅分辨率：14 bits
• 最小上升/下降时间：6ns
• 非易失性存储器：64
产品特性
• 使用者更可以通过内建的66种波形进行任意编辑，整段或分段输出
典型应用
• 研发阶段的函数 / 任意波形激励源
• EMC/EMI 预测试与抗扰度验证
• 滤波器、放大器等电路的频率响应测试
• 数字系统时钟与串行数据的码型仿真
• 教学实验中的标准信号源
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MFG-2220HM 详细指标页。
onetest仪器资源库 · 固纬电子 MFG-2220HM 200MHz函数和波形发生器 2通道
固纬 GW Instek
MFG-2220HM 详细指标
两个等性能同步双通道可达200MHz
MFG-2220HM双通道任意波形信号发生器，包括了CH1与CH2为两个最高频率为200MHz的等性能双通道AFG(任意波形信号发生器)；脉冲信号发生器，频率可达25MHz；可以满足多种领域的教学与产业的应用。
MFG-2220HM中的AFG通道可输出正弦波，方波，三角波..等一般常用波形。更有250MHz/s采样率、125MHz波形重复率、14位分辨率、16k点内存深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep，Burst，Trigger，150MHz 频率计等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。25MHz的脉冲发生器为标准配备，可独立输出的脉冲发生器为一功能完整脉冲信号源，除一般脉冲宽度可调外，其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。
主要规格
• 通道1：通道2
• 波形：正弦波，方波，三角波，脉冲波，斜波，ARB
任意波功能
• 采样率：250MSa/s
• 重复率：125MHz
• 波形长度：16k points
• 振幅分辨率：14 bits
• 抖动(Period to Period)：500ps
• 最小上升/下降时间：6ns
• 非易失性存储器：64
频率特性
• 正弦波：200MHz
• 方波：60MHz
• 三角波，斜波：5MHz
• 分辨率：1uHz
• 精度：±20 ppm
• 老化率：±3 ppm, 每年
振幅
• 范围：1 mVpp ~ 10 Vpp ≤20MHz
• 范围：1 mVpp ~ 5 Vpp ≤70MHz
• 范围：1 mVpp ~ 2Vpp ≤120MHz
• 范围：1 mVpp ~ 1 Vpp ≤200MHz
• 精度：设定值的± 1% ±1 mVpp
• 精度：(1 kHz正弦波/接 50Ω负载,>10mVpp , DC偏压设置 0V)
• 分辨率：0.1 mV 或 4 digits
• 单位：Vpp、Vrms、dBm
• 平坦度：±0.1 dB ≤10MHz
• 平坦度：±0.2 dB ≤60MHz
• 平坦度：±1 dB ≤100MHz
• 平坦度：±1.5 dB ≤160MHz
• 平坦度：±3 dB ≤200MHz
• 平坦度：(sinewave relative to 1 kHz/接 50Ω负载 )
偏压
• 范围：±5 Vpk ac +dc (接50Ω负载)
• 范围：±10Vpk ac +dc (开路)
• 精度：设定值的1% + 5 mV+ 0.5%振幅(接50Ω负载 )
正弦波特性
• 谐波失真：–60 dBc DC～200KHz, Ampl＞0.1 Vpp –55 dBc 200KHz～1 MHz, Ampl＞0.1 Vpp –45 dBc 1MHz～10 MHz, Ampl＞0.1 Vpp
• 谐波失真：–35 dBc 10MHz～30 MHz, Ampl＞0.1 Vpp –30dBc 30MHz～200 MHz, Ampl＞0.1 Vpp
• 非谐波杂散：典型值 (0dBmt)
• 非谐波杂散：<10MHz: ≤-65dBc > 10MHz: ≤-65dBc+6dB/octave
• 相位噪声：典型值 (0dBm,10KHz offset)
• 相位噪声：10MHz: ≤-115dBc/Hz
• THD：<0.1%(10Hz - 100KHz), Ampl＞0.1 Vpp
方波特性
• 上升/下降时间：≤6ns 最大输出.
• 上升/下降时间：(接 50Ω负载)
• 过激：< 5%
• 不对称：1% 周期+5 ns
• 可调占空比：≤50MHz 0.01% ~ 99.99%, (受当前频率设置的限制)
• 抖动(rms)：500pS
脉冲特性
• 上升/下降时间：≥6ns
• 周期：25ns to 1000000s
• 脉冲宽度：≥10ns
• 过激：<5%
• 可调占空比：_
• 抖动(rms)：≤5MHz: 2ppm+500ps
• 抖动(rms)：>5MHz: 500ps
斜波特性
• 线性度：＜ 0.1% 峰值输出
• 对称性：0% ~100%(0.1% 分辨率)
AM 调制
• 载波波形：正弦波，方波，三角波，脉冲波，斜波，ARB
• 调制波形：正弦波，方波，三角波 ，上/下斜波
• 调制频率：2 mHz~50KHz (Int)
• 调制频率：DC ~ 50KHz (Ext)
• 深度：0% ~ 120.0%
• 信号来源：内部 / 外部
FM 调制
• 载波波形：正弦波，方波，三角波，斜波
• 调制波形：正弦波，方波，三角波，上/下斜波
• 调制频率：2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext)
• 频率偏移：DC~ 0.5*最大频率
• 信号来源：内部 /外部
PM 调制
• 相位偏移：0°~360°
• 信号来源：内部/ 外部
PWM 调制
• 载波波形：脉冲波
• 调制频率：2 mHz ~50KHz (Int); DC ~ 50KHz (Ext)
• 宽度深度：0%~100.0%
SUM 调制
• 载波波形：正弦波，方波，三角波，脉冲波，斜波，噪音
• 调制频率：2 mHz ~ 50KHz (Int); DC~ 50KHz (Ext)
SWEEP
• 波形：正弦波，方波，三角波，斜波
• 类型：线性或对数
• 起始/终止频率：1uHz ~最大频率
• 扫描时间：1 ms ~ 500 s
• 扫描方向：上或下
• 信号来源：内部 / 外部/手动
BURST
• 波形：正弦波，方波，三角波，斜波，ARB
• 频率：1uHz~100MHz
• 脉冲计数：1 ~ 1000000 循环或无限,门控
• 起始/终止相位：0° ~ +360.0°
• 内部周期：1 ms ~ 500 s
• 门控来源：外部触发
• 触发来源：单词，外部，内部
• 触发延迟(N-Cycle, Infinite)：0 ns ~ 100s
FSK
• 载波波形：正弦波，方波，三角波，脉冲波，斜波
• 调制波形：50% 方波占空比
• 内部频率：2 mHz ~ 1 MHz
• 调频范围：1uHz ~最大频率
ASK
• 内部频率：2 mHz~1 MHz
• 振幅范围：1mVpp~ 10Vpp
PSK
• 相位范围：0°~360°
• 信号来源：内部/外部
• 其他调制：_
频率计数器
• 范围：5Hz~ 150MHz
• 分辨率：8 位/s
• 灵敏度：35mVrms-30Vrms(5Hz ~ 150MHz)

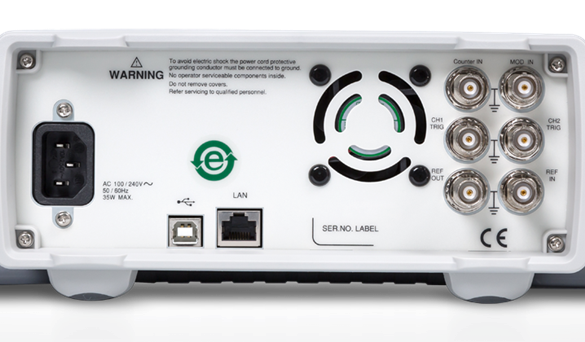

参考输出
• 输出电压：3.3 Vp-p 方波
• 输出阻抗：50Ω, AC 耦合
• 输出频率：26.8436MHz
参考输入
• 输入电压：0.5Vp-p ~ 5Vp-p
• 输入阻抗：1kΩ, 不平衡, AC 耦合
• 输入频率：26.8436MHz ± 10Hz
• 波形：正弦波或方波 (50±5% duty)
外部调制输入
• 类型：AM, FM, PM,PWM, SUM
• 电压范围：± 5V满量程
• 输入阻抗：10kΩ
• 频率：DC - 50kHz
外部触发输入
• 类型：FSK, 丛发, 扫描
• 输入电平：TTL兼容
• 斜度：上升或下降 (可选)
• 脉冲宽度：>100ns
• 输入频率：DC - 1MHz
触发输出
• 类型：丛发,扫描
• 输入电平：TTL 兼容
• 坡度：上升或下降 (可选)
• 脉冲发生器：Y
• 保存/调取：10组设定存储
• 接口：USB Devies,LAN,USB HOST
• 显示：4.3 TFT
一般规格
• 电源：AC100～240V , 50～60Hz
• 消耗功率：35W
• 操作环境：符合规格的温度 : 18 ~ 28∘C
• 操作环境：操作温度 : 0 ~ 40∘C
• 操作环境：相对湿度: ≤ 80%, 0 ~ 40°C; ≤ 70%, 35 ~ 40°C
• 操作环境：安装类别： CAT Ⅱ
• 工作高度：2000 米
• 存储温度：-10 ~ 70∘C,湿度: ≤70%
• 尺寸 (WxHxD)：266(W)×107(H)×293(D) mm
• 重量：约2.5 kg
主要规格
• 配件：GTL-110× 2, 使用说明书×1, 电源线×1
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/302），指标适用条件以原厂手册为准。
