安立

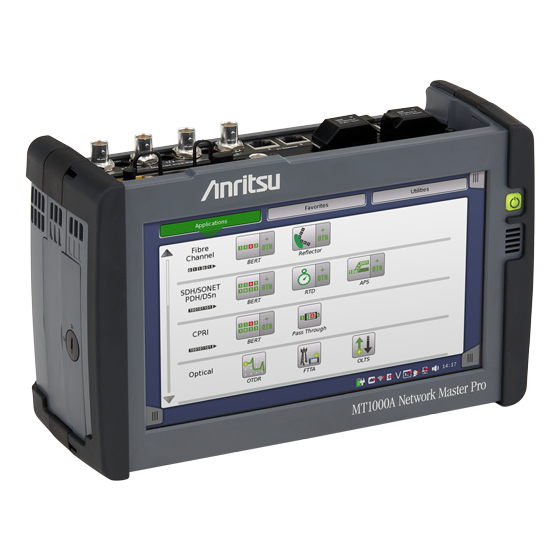

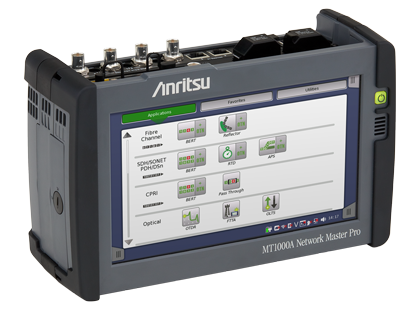

MT1000A Network Master Pro 网络与光纤一体化测试仪
模块化便携式一体化网络与光纤测试仪，支持 10 Mbps 至 100 Gbps 传输测试，并可加装 OTDR 模块实现 1310/1550/1625 nm 等多波长光纤测量。
产品简介
View Product Brochure
Optical Fiber I&M
The compact, battery-powered and easy-to-use Anritsu MT1000A provides everything needed to install and maintain communication networks in a rugged, field portable package. This lightweight instrument simplifies the daunting task of collecting and interpreting data with an easy-to-use GUI and clear summaries allowing users of any skill level to operate the instrument to its full potential.
The MT1000A is multi-function tester that can be configured with an array of transport testing functions and OTDR modules to ensure you have the tools you need today plus the expandability for future technologies – all of which are field upgradeable.
Verify proper fiber installation and fiber loss characteristics are within the specified budget
Fiber Visualizer simplifies testing with an easy to read graphical summary of the results
Ability to toggle between graphical summary and traditional OTDR trace
Specialized testing modes simplify operation
High resolution and dynamic range ensure quick and thorough fiber evaluation
Intelligent analysis software identifies problem splices, connectors and even macrobends
Test multiple wavelengths with a single unit
One button PDF report generation
Standard power meter and light source
Visual fault locator option

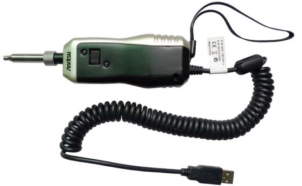

Verify fiber end face condition (dust, scratches) and cleanliness with optional connector inspection microscope
Transport Equipment Installation and Performance Tests
The MT1000A transport module provides robust Ethernet/IP client service verification using industry recognized benchmark test applications driven by IEEE, MEF & ITU-T standards bodies in an intuitive, easy to use graphic interface. It supports both electrical and optical Ethernet/IP industry standard interfaces from 10Mbps 至 100Gbps in a scalable platform configured to your network requirements. The Network Master can generate, monitor, capture and report a variety of Ethernet/IP Client services including voice, data and video services. Also supported are Ethernet, IP, MPLS and PBB-TE packet transport as well as circuit based transport. The Network Master enables you to deliver confidence in your Ethernet/IP client service performance as your network grows and evolves with your business demands.
All-in-one transport tester
Supports speeds from 10 Mbps 至 100 Gbps
Support for current (Ethernet, eCPRI/IEEE1914.3/CPRI/OBSAI, OTN, Fibre Channel) and legacy (SONET/SDH) technologies Full suite of Ethernet benchmark tests RFC2544, Y.1564, RFC6349
Simultaneous dual-port measurement at all rates
WLAN/Bluetooth/LAN connections
Test reports in PDF, CSV and XML formats
核心特点
• 一体化便携式测试仪，具有出色的可扩展性和可操作性，适用于10 / 100G测试
• 一体化设计支持5G基站接口eCPRI / RoE吞吐量和延迟测量以及高精度时间同步测试。
• Various modules
• OTDR Module (2波长,3波长,4波长)
• Transport Module (10G)
• Transport Module (100G)
• 通过一键式操作，轻松实现多项量测的自动化连接测试
• 适用于光纤检查和数据通信测试的一体化便携式测试仪
• 9 英寸彩色触控屏，操作简便
• Linux OS provides quick boot up and stable, virus free operation
• Easy and intuitive GUI
• Simple SETUP, TEST, RESULTS three window operation
• Modular design with field installable modules and options maximizes your investment
• WiFi/Bluetooth/LAN connectivity
• 通过 VNC 进行长期远程连续测试
• Comprehensive, customizable report generation
功能与结构
Transport Module
Features
All-in-one field transport tester – supports testing from 10 Mbps 至 100 Gbps
Metro and core networks OTN installation and maintenance
Carrier Class Ethernet installation and troubleshooting
Mobile backhaul installation and verification
Mobile fronthaul installation and verification
Powerful Storage Area Networking (SAN) testing
Quick and easy testing of SDH/SONET networks
Testing of client signals mapped into OTN
Easy and intuitive GUI
Dual port at all rates
WLAN / Bluetooth /LAN connectivity
PDF, CSV and XML report generation for documentation of test results
Remote operation (VNC), dedicated remote GUI software and remote control (scripting)
Optical connector inspection
Description
Redefining Transport Testing
Today's communication networks are becoming more and more sophisticated as leading network operators install new technologies like OTN, MPLS-TP and Ethernet in their metro and mobile backhaul networks as well as eCPRI/IEEE1914.3/CPRI/OBSAI in mobile fronthaul
networks. In some cases, operators must also support Fibre Channel links, while still keeping legacy technologies like SDH/SONET operational. The Network Master Pro MT1000A redefines the direction of future test platforms by bringing these network test requirements to a portable device, making it the ideal tool for field testing.
传输测试仪系列产品
一体化现场传输测试仪
设计紧凑、电池供电的 MT1000A 简单易用，内置 10G 多速率模块 MU100010A1 或 100G 多速率模块 MU100011A，并在一款便携式测试仪中集成了安装和维护 10 Mbps 至 100 Gbps 通讯网络所需的全部功能。
城域网和核心网 OTN 安装和维护
高达 OTU4 的 OTN，包括以太网映射、CPRI、光纤通道、SDH/SONET 客户端信号、多级映射和 FEC (前向纠错)
OTN 新功能的测试和验证：ODU0 和 ODUflex
电信级以太网安装和故障排除
高达 100 GigE 的以太网，包括 RFC 2544、RFC 6349 和 Y.1564 测试
高达 100 GigE 的以太网 OAM
高达 10 Gbps 的 MPLS-TP 和 PBB
移动回程安装和验证
高达 25 GigE 的同步以太网 (ITU-T G.826x)
时间/位相误差测量 (ITU-T G.8265.1, ITU-T G.8275.1) (使用高性能 GNSS 规律振荡器MU100090B)
移动前传安装和验证
速率高达 100 Gbps 的eCPRI/ IEEE1914.3 测试
速率高达 24.3302 Gbps 的 CPRI 测试
速率高达 6 Gbps 的 OBSAI 测试
功能强大的存储区域网络 (SAN) 测试
25G的以太网
高达 16 Gbps 的光纤通道
快速轻松的 SDH/SONET 网络测试
高达 STM-64/OC-192 的 SDH/SONET
Optical connector inspection and reporting to ensure network quality
IEC61300-3-35 based PASS/FAIL
客户端信号的 OTN 测试
MT1000A 是一款功能强大的完整工具集，可用于测试 OTN 信号。它支持 OTN 级别上整体信号的完整误码率 (BER) 测试，以及 至 以太网、CPRI、光纤通道和映射到 OTN 信号的 SDH/SONET 客户端信号的所有线路测试。
Automated Testing Reduces Onsite Work Load
The MT1000A has a built-in automatic test function, eliminating the need for an external controller, such as a PC. Testing is automated and test reports are created by loading pre-provided scenario files containing the test procedure and pass/fail evaluation conditions. Click here for details
简单易用
MT1000A 小巧轻便，方便携带，使网络现场测试变得更为轻松。服务工程师可以直接在带有简单易懂标识和图形符号的 9 英寸彩色显示屏上解读被测试网络的数据。此外，GUI 可轻松实现在设备性能最高的情况下配置和运行设备。
支持所有传输速度的双端口
通过使用一个设备同时测试两条线路，减少测试时间
实时运行双向故障排除
OTDR Module
Features
Mobile Network I&M
Mobile Fronthaul and Backhaul - Optical Loss, Reflectance and ORL Measurements
Hybrid single mode fiber (1310 nm/1550 nm), multimode fiber (850 nm/1300 nm) models
3 wavelength single mode fiber model (1310 nm/1550 nm/1625 nm, 1310 nm/1550 nm/1650 nm)
All-in-one OTDR, light source, optical power meter, visible light source (option)
Multi-pulse measurement for high-accuracy event detection
CPRI/OBSAI measurement with simultaneously installed Multi-rate Module MU100010A1/MU100011A
Optical connector inspection with IEC 61300-3-35 Pass/Fail
Easy-to-Use, Easy-to-Report
Graphical summary and Pass/Fail evaluation using Fiber Visualizer function
Intuitive touchscreen operation
One button, comprehensive PDF report generation
Core and Metro Network Long Range I&M
Easily test long fibers 100 km or more
Three single mode fiber (1310 nm/1550 nm) models: Standard, Enhanced, High-Performance
3 wavelength single mode fiber (1310nm/1550nm/1625nm) model: High-Performance
Automated file naming/file saving and fast data acquisition reduce testing times
Construction OTDR mode for cable installation: Automated testing of multiple fibers at multiple wavelengths
FTTx and PON I&M
Easily test PON Networks with up to 1×128 count splitters
Multi-pulse measurement for high splitter loss measurement and high resolution testing
Splitter identification by size with individual Pass/Fail
Description
安装复杂的移动网络
随着智能手机和平板电脑等移动设备在世界各地迅速普及，这些使用 SNS、视频流的设备使数据流量呈现爆炸式增长。虽然移动网络基站采用各种不同的方法配置，但天线无线电部分均通过通用接口 CPRI/OBSAI 以光纤实现 BBU 与 RRH 的连接。随着移动网络环境的日益发展，对光纤故障探测与传输质量测试的需求也越来越多。而在网络测试专家 MT1000A 中安装 10G 多速率模块 MU100010A1 和 OTDR 模块 MU100020A/21A/22A/23A，就能实现一体化光纤故障探测和传输质量测试。
利用 MU100020A/21A/22A/23A，通过过度的光反射，可探测出光缆连接处有刮损或污垢的连接器就是故障位置，从而实现移动光纤网络的故障探测与故障排除。此外，通过光纤可视器功能实现使用方便、轻松报告的测试，还能极大地提高工作效率。
OTDR 模块应用
一般来说，根据光纤测量的环境，OTDR 测量需要距离范围、脉冲宽度、测量时间等多项设置。这就让一般情况下不使用 OTDR 的技术人员感到非常困难。对一个光电路执行通过/未通过评估来获取报告时，一个简单且直观的 GUI 是提高工作效率的关键。
MU100020A/21A/22A/23A 的操作很简单，它采用三种应用测量模式：Standard OTDR 测量、FTTA 测量、Construction测量和 OLTS 测量。
Standard OTDR 测量
OTDR 测量结果显示为一条轨迹，显示光纤长度、损失和反射大小，并在光纤可视器屏幕上显示分析结果报告。
事件图标显示每个连接器、接片和远端的特性。
通过/未通过评估基于用户可设置阈值
用户可针对每个事件设置任意阈值。只要预先设定工程设计手册中规定的通过/未通过评估设置，那么测量结束时，就可轻松地看出所测量的光纤损耗状态。
FTTA 测量
移动前传 FTTA 一般安装长度约为几百米的相对较短光纤。在此类测量环境中，不同运营商在不同条件下进行的测量通常会在之后的数据处理中出现不一致问题。
在 FTTA 测量中，由于事先确定了光纤安装测量条件，所以不论是谁执行测量，始终都在相同的条件下进行。
与 OTDR 测量功能类似，每次测量结果都可以在跟踪与光纤可视器屏幕上分析。
Construction 测量
该“建构模式”简化了安装工作，在铺设多核光纤电缆时尤其有用。通过利用项目数据（光纤的数量、文件名等）和测量条件等预设的自动化操作可以排除工作失误，从而促使有效地测量多核光纤电缆。
OLTS 测量
在测量光物理层时，第一项基础测量就是使用光源和功率计进行的损耗测量。当内置光源和功率计为标配时，MU100020A/21A/22A/23A 便可被用作一个光损耗测试仪 (OLTS)此外，测量结果可以根据测试仪阈值，由各数据的通过/未通过评估的损耗表来管理。
OTDR Module MU100020A
Options
MU100020A-020
MU100020A-021
MU100020A-022
Wavelength
1310 nm/1550 nm ±25 nm
Fiber Type
Single Mode Fiber (SMF)
10 µm/125 µm
ITU-T G.652
Pulse Width
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns
Dynamic Range
39 dB/37.5 dB
42 dB/41 dB
46 dB/46 dB
25 dB/25 dB (Pulse Width: 100 ns)
Deadzone
(Fresnel)
(IOR = 1.500000)
≤80 cm (typ.)
Deadzone
(Backscatter)
(IOR = 1.500000)
≤3.8 m/4.3 m
OTDR Module MU100021A
Options
MU100021A-021
Wavelength
1310 nm/1550 nm ±25 nm
850 nm/1300 nm ±30 nm
Fiber Type
Single Mode Fiber (SMF)
10 µm/125 µm
ITU-T G.652
GI Fiber
62.5 µm/125 µm
Pulse Width
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns
850 nm:
3, 10, 20, 50, 100, 200, 500 ns
1310 nm:
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000 ns
Dynamic Range
42 dB/41 dB
29 dB/28 dB
Deadzone
(Fresnel)
(IOR = 1.500000)
≤80 cm (typ.)
Deadzone
(Backscatter)
(IOR = 1.500000)
≤3.8 m/4.3 m
≤4.0 m/5.0 m
OTDR Module MU100022A
Options
MU100022A-022
Wavelength
1310 nm/1550 nm/1625 nm ±25 nm
Fiber Type
Single Mode Fiber (SMF)
10 µm/125 µm
ITU-T G.652
Pulse Width
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns
Dynamic Range
46 dB/46 dB/44 dB
25 dB/25 dB/23 dB (Pulse Width: 100 ns)
Deadzone
(Fresnel)
(IOR = 1.500000)
≤80 cm (typ.)
Deadzone
(Backscatter)
(IOR = 1.500000)
≤3.8 m/4.3 m/4.8 m
OTDR Module MU100023A
Options
MU100023A-021
Wavelength
1310 nm/1550 nm ±25 nm
1645 nm 至 1655 nm
Fiber Type
Single Mode Fiber (SMF)
10 µm/125 µm
ITU-T G.652
Pulse Width
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns
Dynamic Range
42 dB/41 dB/35 dB
Deadzone
(Fresnel)
(IOR = 1.500000)
≤80 cm (typ.)
Deadzone
(Backscatter)
(IOR = 1.500000)
≤5.0 m/5.5 m/6.5 m
典型应用
• -针对城域网与核心网络的安装及维护的综合光传送网（OTN）测试
• 运营商级以太网的安装与故障排除
• 移动回传网络安装与验证
• 移动前传网络的安装与验证
• 强大的存储局域网（SAN）测试
• 快速和简单的SDH/SONET网络测试
• 光连接器检验
• 光纤与安装
• 远端射频头基站安装与维护
• 自动化测试
• -针对城域网与核心网络的安装及维护的综合光传送网（OTN）测试
• MT1000A支持客户信号为以太网、CPRI、光纤通道及SDH/SONET信号的OTN线路的测试。
• MT1000A还可以测试包含线速大块信号的OTN线路。用户可以识别OTN信号中所有层级的问题，有效解决OTN问题，减少系统宕机时间，减少网络运营商的运营成本。
• OTN测试特性包括：
• OTU1、OTU2、OTU1e、OTU2e、OTU1f、OTU2f、OTU3、OTU3e1、OTU3e2、OTU4测试
• ODU0、ODUflex、ODU1与ODU2包括ODU0到ODU2多级映射
• 含大块信号的OTN层的测试
• 综合的OTN误码与告警统计
资源下载
• MT1000A Network Master Pro 网络与光纤一体化测试仪 详细指标见 MT1000A Network Master Pro 网络与光纤一体化测试仪 详细指标页。
• 官方资料：Network Master Pro OTDR Module MU100020A / MU100021A / MU100022A / MU100023A（产品手册）、Network Master Pro MT1000A 至 10G/100G Multirate Module MU100010A1 / MU100011A（产品手册）、Network Master Pro MT1000A（产品手册）、C-RAN In The City Poster（产品手册）、Installation, Maintenance and Optimization Solutions Brochure（产品手册）、5G Solutions Catalog（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库</di
安立
MT1000A Network Master Pro 网络与光纤一体化测试仪 详细指标
模块化便携式一体化网络与光纤测试仪，支持 10 Mbps 至 100 Gbps 传输测试，并可加装 OTDR 模块实现 1310/1550/1625 nm 等多波长光纤测量。
详细指标
• 支持的测试速率：10 Mbps 至 100 Gbps
• 支持的网络标准：OTN、以太网、SDH/SONET、eCPRI/RoE/CPRI/OBSAI、PTP、Fibre Channel
• 以太网速率：10BASE-T 12.5 Mbps；100BASE-TX 125.0 Mbps；1000BASE-T 1.25 Gbps；10GBASE-XX 10.31250 Gbps；25GBASE-XX 25.78125 Gbps；40GBASE-XX4 10.31250 Gbps × 4 Lane；100GBASE-XX4 25.78125 Gbps × 4 Lane
• OTN 速率：OTU1 2.666057143 Gbps；OTU2 10.70922532 Gbps；OTU1e 11.04910714 Gbps；OTU2e 11.09572785 Gbps；OTU1f 11.27008929 Gbps；OTU2f 11.31764241 Gbps
• SDH/SONET 速率：STM-1/OC-3 155.52 Mbps；STM-4/OC-12 622.08 Mbps；STM-16/OC-48 2.48832 Gbps；STM-64/OC-192 9.95328 Gbps
• Fibre Channel 速率：1GFC 1.0625 Gbps；2GFC 2.125 Gbps；4GFC 4.25 Gbps；8GFC 8.5 Gbps；10GFC 10.51875 Gbps
• CPRI 速率：Option1 614.4 Mbps 至 Option8 10137.6 Mbps（共 8 档）
• OBSAI 速率：1x 768 Mbps；2x 1536 Mbps；4x 3072 Mbps；8x 6144 Mbps
• OTDR 模块：MU100020A 1310/1550 nm；MU100021A 1310/1550/850/1300 nm；MU100022A 1310/1550/1625 nm；MU100023A 1310/1550 nm 与 1650 nm
• 传输模块：10G 多速率模块 MU100010A1；100G 多速率模块 MU100011A
• 授时模块：高精度 GPS/GNSS 授时振荡器 MU100090A/MU100090B，内置铷原子钟
• 授时振荡器老化率：2.5 × 10⁻¹¹/天；1 × 10⁻¹⁰/月；1 × 10⁻⁹/年
• GNSS 接收通道数：50 通道
• 时间准确度：对 GNSS 时间为 ±45 ns rms；配 MU100090B-001 时为 ±10 ns rms
• 保持性能：300 ns/10000 秒

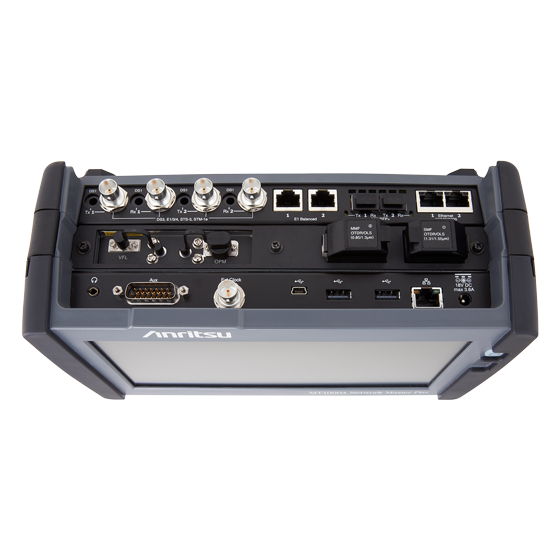

• 端口配置：SFP/SFP+/SFP28 × 2；QSFP+/QSFP28 × 1；CFP4 × 1；RJ45 × 2
• 显示屏：9 英寸彩色触控屏，800 × 480 像素
• 连接方式：WiFi、蓝牙、LAN
