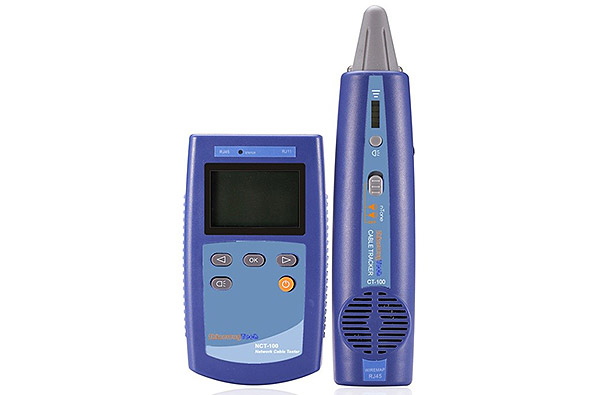

NCT-100-S 多功能线缆测试仪
线缆长度/线序/寻线一体 · 手持便携
产品简介
NCT-100-S型多功能线缆测试仪套装能够帮助您在网络工程施工及维护过程中，采用OOK音频快速查找网络线缆，使用TDR诊断技术快速精准定位故障点，准确测量接线图与线缆标识等。
核心参数
• 重量：100g
• 音频寻线：支持3种音调变换，输出电平5Vp-p；
• 线缆标识：最多支持16个RA-30远端适配器，识别时间小于1秒；
• 线序绘图：检测导线断路、误接，绘图时间小于1s；
• 环阻测量：有效测试范围0~1800ohm，测量误差小于1%；
• 语言支持：中文 / 英文可切换；
• 测试端口：RJ-45 x1，RJ-11 x 1
• 用户界面：2.0” LCD 显示器, 分辨率128×64；LED x1；功能操作按键×5
产品特点
• 开机校准：去除因环境温度湿度造成的电路误差。
• OOK音频寻线技术：复杂环境中，具有超强的抗干扰能力。
• 线序测量：准确绘制出线序图，能够检测开路短路。
• 线缆标识：准确测量ID适配器，可配16个ID适配器。
• 线缆诊断：TDR测量技术，精度高，分辨率高，开路短路故障定位，超长距离电缆测量，支持双绞线 同轴线 铜质电话线。
• 环阻测量：准确测量线缆电阻，分辨率低至１欧姆。
• 系统设置：声音背光设置，英文中文切换，设备信息查看。
典型应用
• 链路故障排查
• 网络运维
• 以太网测试
资源下载
详细指标请见 NCT-100-S 详细指标页。
注：本页内容与指标整理自信维科技官方产品资料；标注「选配」「可选」的功能模块以厂家最终配置为准。
信维科技 · onetest 仪器资源库
信维科技 · 北京信维科技股份有限公司
NCT-100-S 多功能线缆测试仪
详细指标
产品简介
NCT-100-S型多功能线缆测试仪套装能够帮助您在网络工程施工及维护过程中，采用OOK音频快速查找网络线缆，使用TDR诊断技术快速精准定位故障点，准确测量接线图与线缆标识等。
详细指标
参数表 1
• 线缆诊断：双绞线： UTP、FTP、STP 同轴电缆： 75Ω、50Ω、93Ω 电话线：纯铜电话线 量程： 450 m 分辨率： 0.1 m 典型准确度：±1%或0.2 m，取较大值，NVP不确定性是额外误差； 校准：利用已知长度的电缆来测定实际NVP值，电缆长度不小于20m；
• 音频寻线：支持3种音调变换，输出电平5Vp-p；
• 线缆标识：最多支持16个RA-30远端适配器，识别时间小于1秒；
• 线序绘图：检测导线断路、误接，绘图时间小于1s；
• 环阻测量：有效测试范围0~1800ohm，测量误差小于1%；
• 语言支持：中文 / 英文可切换；
• 测试端口：RJ-45 x1，RJ-11 x 1
• 用户界面：2.0” LCD 显示器, 分辨率128×64；LED x1；功能操作按键×5
• 重量：100g
• 测试端口：RJ-45 x 1
• 用户界面：LED x 2 ;
• 重量：85g
• 工作环境：工作温度 -10~+40 度 C 贮存温度 -20~+60 度 C 工作湿度 95% 相对湿度（无冷凝）
• 电源：2 x AA 碱性电池或2 x AA NiCd/NiMH电池
参数表 2
• 线缆类型：NVP / 说明
• UTP 100Ω Cat 6：69 / 非屏蔽双绞线
• STP 100Ω Cat 6：78 / 屏蔽双绞线
• UTP 100Ω Cat 5e：69 / 非屏蔽双绞线
• STP 100Ω Cat 5e：78 / 屏蔽双绞线
• UTP 100Ω Cat 5：69 / 非屏蔽双绞线
• STP 100Ω Cat 5：78 / 屏蔽双绞线
• STP 120Ω Cat 5：77 / 屏蔽双绞线
• UTP 100Ω Cat 4：66 / 非屏蔽双绞线
• UTP 100Ω Cat 3：62 / 非屏蔽双绞线
• STP 150Ω：78 / 屏蔽双绞线
• 10Base2：80 / 同轴电缆（细）
• 10Base5：78 / 同轴电缆（粗）
• RG-58：66 / 同轴电缆
• RG-58 Foam：78 / 同轴电缆
• RG-8：84 / 同轴电缆
• RG-8A/U：84 / 同轴电缆
• RG-11/U：82 / 同轴电缆
• RG-6/U：82 / 同轴电缆
• RG-59：69 / 同轴电缆
• RG-59 Foam：78 / 同轴电缆
• RG-62：84 / 同轴电缆
产品特点
• 开机校准：去除因环境温度湿度造成的电路误差。
• OOK音频寻线技术：复杂环境中，具有超强的抗干扰能力。
• 线序测量：准确绘制出线序图，能够检测开路短路。
• 线缆标识：准确测量ID适配器，可配16个ID适配器。
• 线缆诊断：TDR测量技术，精度高，分辨率高，开路短路故障定位，超长距离电缆测量，支持双绞线 同轴线 铜质电话线。
• 环阻测量：准确测量线缆电阻，分辨率低至１欧姆。
• 系统设置：声音背光设置，英文中文切换，设备信息查看。
资源下载
注：以上指标以信维科技官方产品资料为准；带「(1)」「(2)」等角标的条目，测量条件见原始手册；标注「选配」的模块依厂家最终配置确定。
