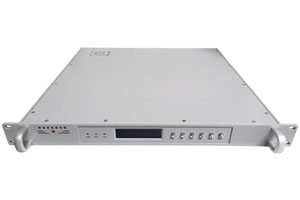

TR-C1E型网络授时服务器,是一款利用北斗卫星定位和授时功能,实现高精度时间同步和网络授时的时间服务器。通过内部高稳晶振驯服模型,实现卫星信号接收异常时,独立的标准时间保持能力。该款产品覆盖目前所有主流时频信号,具有授时精度高、可靠性高等特点,功能全面、性能稳定、指标优越,能够满足各种不同应用场景的需求。在国防、铁路和电网等重点领域均投入实际应用。

主要特性
接收北斗B1、GPS L1授时信号并输出定位结果和标准时间;
内置高稳晶振作为时钟源,并具有独立时间保持功能;
实时输出高准确度、高稳定度的10MHz频率信号;
支持四路100/1000M网口NTP网络授时,且各网口物理相互独立,兼容SNTP、V1、V2、V3和V4版本,支持MD5身份验证;
多网口支持Bonding功能;
网络授时可灵活扩展至8路(4路NTP+4路PTP,均为全功能);
支持WEB页方式对设备远程参数进行监视与设置;
两台设备支持心跳互为主备,并实现自动切换;
前面板支持按键操作和液晶显示,实现参数设置。
技术规格
分类 | 指标项 | 指标参数 | 备注 |
卫星信号输入 | 接收频点 | BDS: B1、GPS:L1,支持北三 | 可设置任一GNSS系统工作 |
定时时间 | 热启动≤15秒;冷启动≤60秒 |
|
|
授时精度 | ≤20ns |
|
|
接口 | TNC 1路 |
|
|
1pps信号输出 | 波形 | TTL |
|
幅度 | ≥2.5V |
|
|
脉宽 | ≥10µs | 可调 |
|
上升沿 | <2ns |
|
|
接口 | BNC 2路 |
|
|
10MHz信号输出 | 输出波形 | 正弦波 |
|
输出功率 | ≥8dbm |
|
|
频率准确度 | ≤1e-12/天 | 锁定24小时 |
|
频率稳定度 | ≤3e-12/1s |
|
|
相位噪声 | ≤-98dBc/Hz @1Hz |
|
|
≤-128dBc/Hz@10Hz |
|
|
|
≤-148dBc/Hz@100Hz |
|
|
|
≤-155dBc/Hz@1kHz |
|
|
|
≤-158dBc/Hz@10kHz |
|
|
|
接口 | BNC 1路 |
|
|
网络授时 | NTP | ≤1ms | 局域网 |
响应能力 | ≥10000次/秒 | 单网口 |
|
接口 | RJ-45 4路 |
|
|
守时误差 | 1天 | ≤10us | 驯服24小时后 |
通信接口 | 串口 | RS232 1路 | 兼TOD输出 |
网口 | RJ-45 1路 | WEB访问 |
|
工作环境 | 工作温度 | -20°C ~ +60°C |
|
存储温度 | -50°C ~+ 85°C |
|
|
物理特性 | 尺寸规格 | 430mm×400 mm×44.5 mm | 标准机柜1U |
电气特性 | 电源 | 220V±10% |
|
功耗 | ≤20W |
|
|
