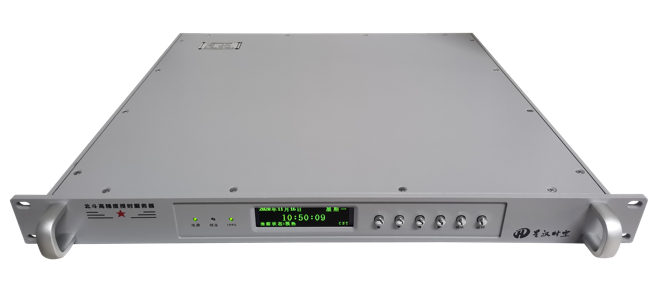

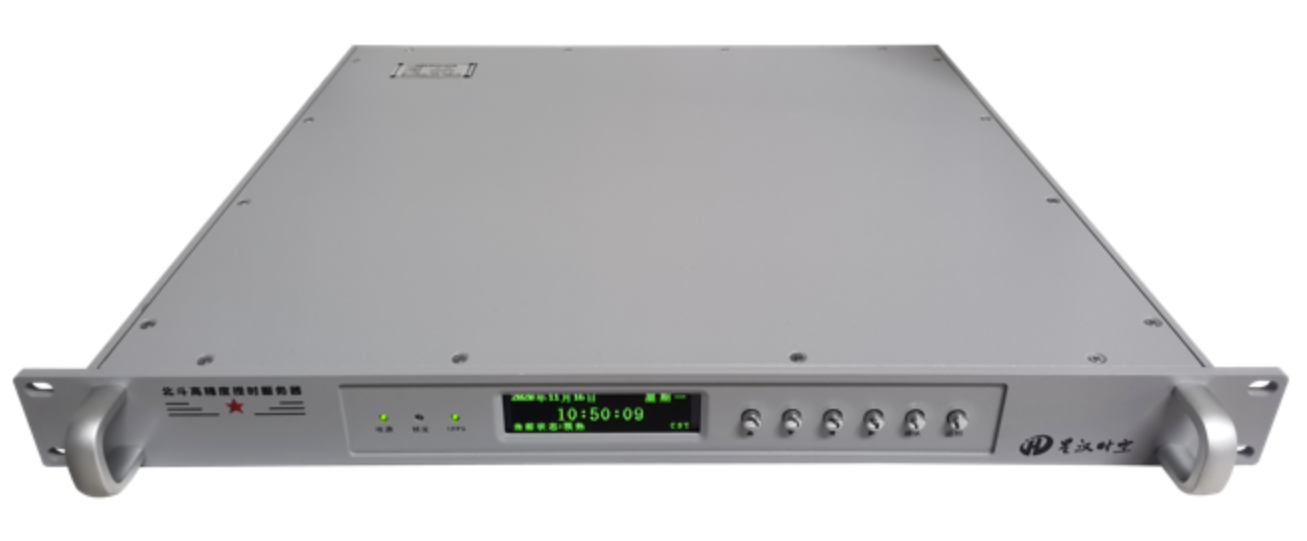

TR-C1M型北斗高精度授时服务器,是一款支持双频授时的高性能授时设备,能够实现5ns授时精度,同时采用多源信号输入的自适应设计,按照优先级自动选择外部时间源,实现多源信号的无缝切换与在线冗余,提高设备授时的高可靠性。该款产品覆盖目前所有主流时频信号,具有授时精度高、可靠性高等特点,功能全面、性能稳定、指标优越,能够满足各种不同应用场景的需求。在国防、铁路和电网等重点领域均投入实际应用。

主要特点
接收BDS、GPS等多系统授时信号并输出标准时间;
接收外输入B码、1pps、NTP/PTP信号,并与其保持同步;
支持外部输入10MHz频率的校频功能;
内置高稳晶振(可选配铷钟TR-R1M)作为时钟源,并具有独立时间保持功能;
实时输出高准确度、高稳定度的10MHz频率信号;
支持1pps、NTP、PTP、B码等多种授时信号的输出;
支持WEB页方式对设备远程参数进行监视与设置;
前面板支持按键操作和液晶显示,实现参数设置。
技术参数
分类 | 指标项 | 指标参数 | 备注 |
卫星信号输入 | 接收频点 |
BDS:B1I、B1C、B2a GPS:L1 C/A、L2C、L5 GLONASS:L1 Galileo:E1、E5a、E5b |
|
定时时间 | 热启动≤15秒;冷启动≤60秒 |
|
|
授时精度 | ≤5ns(1σ) |
|
|
接口 | TNC 1路 |
|
|
1pps输入 | 同步精度 | ≤5ns(1σ) |
|
接口 | BNC 1路 |
|
|
B码输入 | 同步精度 | ≤5ns(1σ) |
|
接口 | BNC 1路 |
|
|
10MHz输入 | 接口 | BNC 1路 | 校频 |
1pps信号输出 | 波形 | TTL |
|
幅度 | ≥2.5V |
|
|
脉宽 | ≥10µs | 可调 |
|
上升沿 | <2ns |
|
|
接口 | BNC 2路 |
|
|
10MHz信号输出 | 输出波形 | 正弦波 |
|
输出功率 | ≥8dbm |
|
|
频率准确度 | ≤1e-12/天 | 锁定24小时 |
|
频率稳定度 | ≤2e-12/1s | 可选配超高稳晶振 |
|
相位噪声 | ≤-100dbc/Hz @1Hz | 可选配低噪晶振 |
|
≤-128dbc/Hz@10Hz |
|
|
|
≤-145dbc/Hz@100Hz |
|
|
|
≤-155dbc/Hz@1kHz |
|
|
|
≤-160dbc/Hz@10kHz |
|
|
|
接口 | BNC 2路 |
|
|
B(DC) 码 | 授时精度 | ≤20ns(1σ) |
|
通道数 | 航插 2路 | 选配BNC |
|
网络授时 | NTP | ≤1ms | 局域网 |
PTP | ≤50ns | 点到点 |
|
接口 | RJ-45 2路 | NTP/PTP复用 |
|
时间保持 | 24小时 | ≤10µs | 驯服24小时后 |
通信接口 | 串口 | RS232 1路 | 兼TOD输出 |
网口 | RJ-45 1路 | WEB访问 |
|
工作环境 | 工作温度 | -40°C ~ +60°C |
|
存储温度 | -50°C ~+ 85°C |
|
|
物理特性 | 尺寸规格 | 430mm×400 mm×44.5 mm | 标准机柜1U |
电气特性 | 电源 | 220V±10% |
|
功耗 | ≤30W |
|
|
