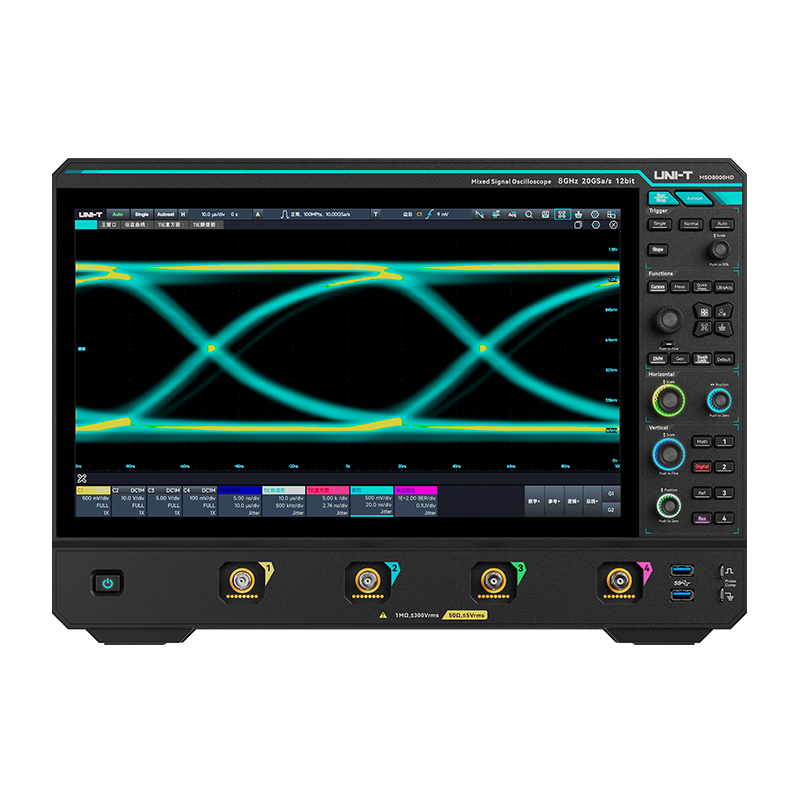

4 通道数8GHz/5GHz 带宽12bit ADC分辨率16bit ERES20GSa/s 最高采样率2Gpts 最高存储深度1,000,000wfms/s 最高波形捕获率60MHz,2CH(opt.) 内置信号源
MSO5000HD系列 高分辨示波器 1GHz/500MHz/350MHz 4 通道数 5GSa/s|优利德 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

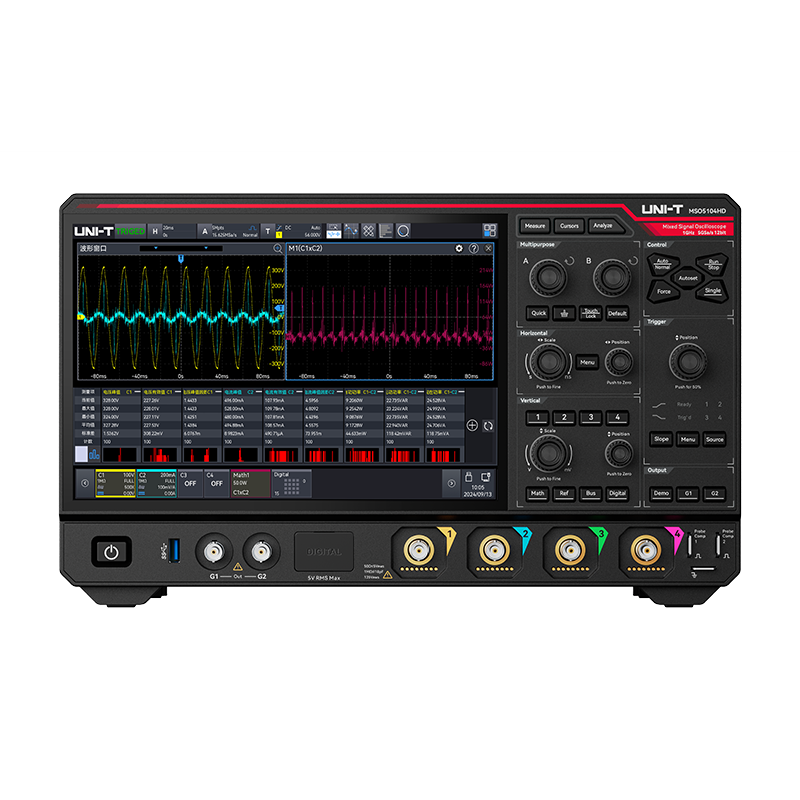

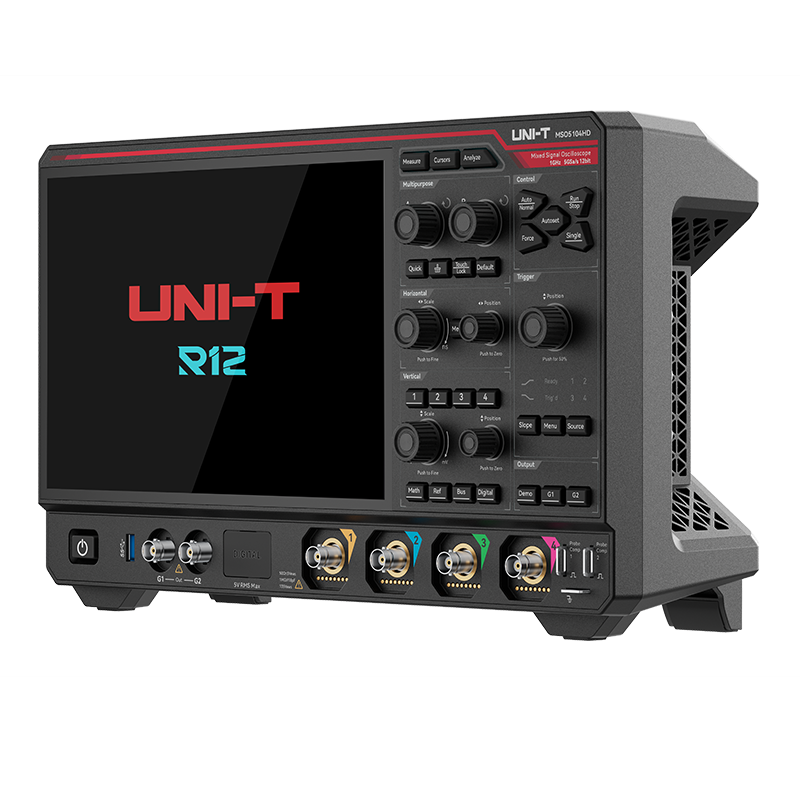

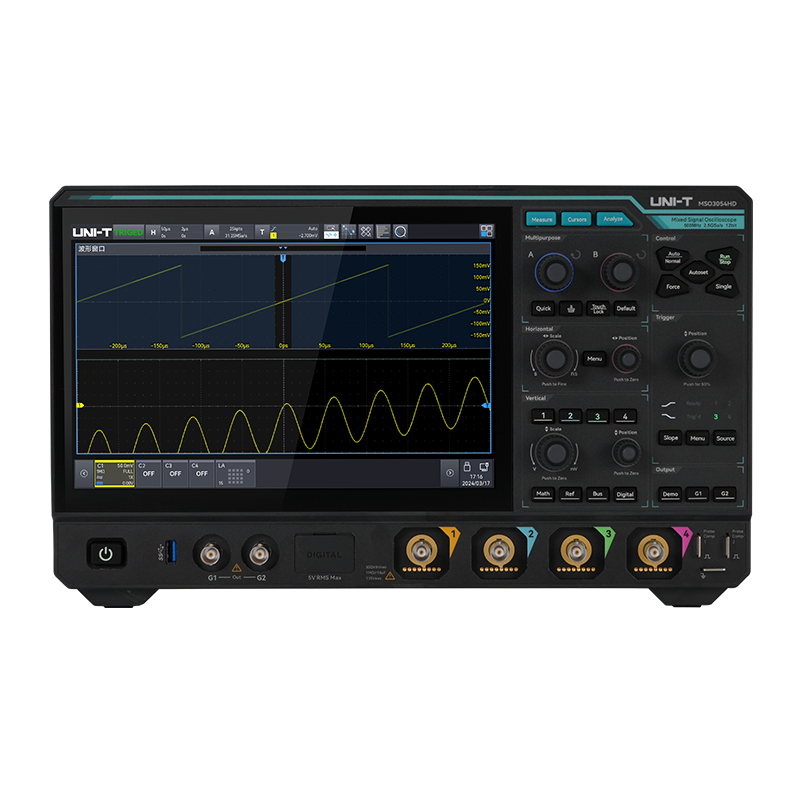

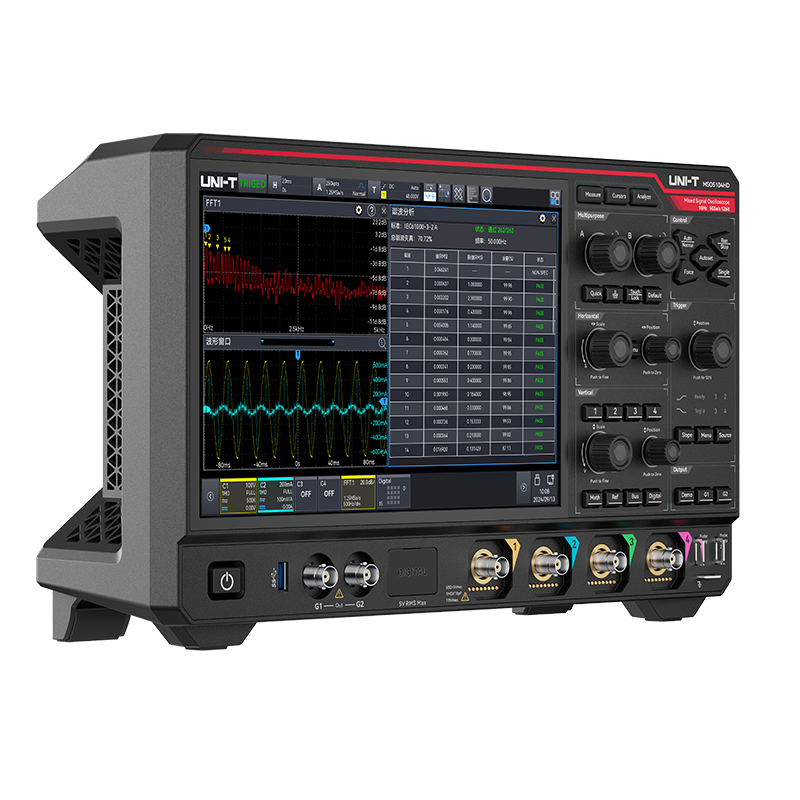

MSO5000HD系列
MSO5000HD是一款集成了4信号通道16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器，带宽高达1GHz，最大采样率高达5GSa/s，12bit ADC分辨率，提供业界领先的高速信号采样和存储能力。该示波器还配备了分段存储500M，满足长时间录制和分析高速信号的需求。帮助您快速、准确地测量和分析高速信号，满足您在不同应用场景中的需求，如通信、汽车电子、工业自动化、航空航天、医疗设备、科研和电子研发等领域。
4 通道数
1GHz/500MHz 350MHz 带宽
12bitADC 分辨率
16bit ERES
5GSa/s 最高采样率
500Mpts 最高存储深度
2,000,000wfms/s 最高波形捕获率
50MHz,2CH(opt.) 内置信号源
概述

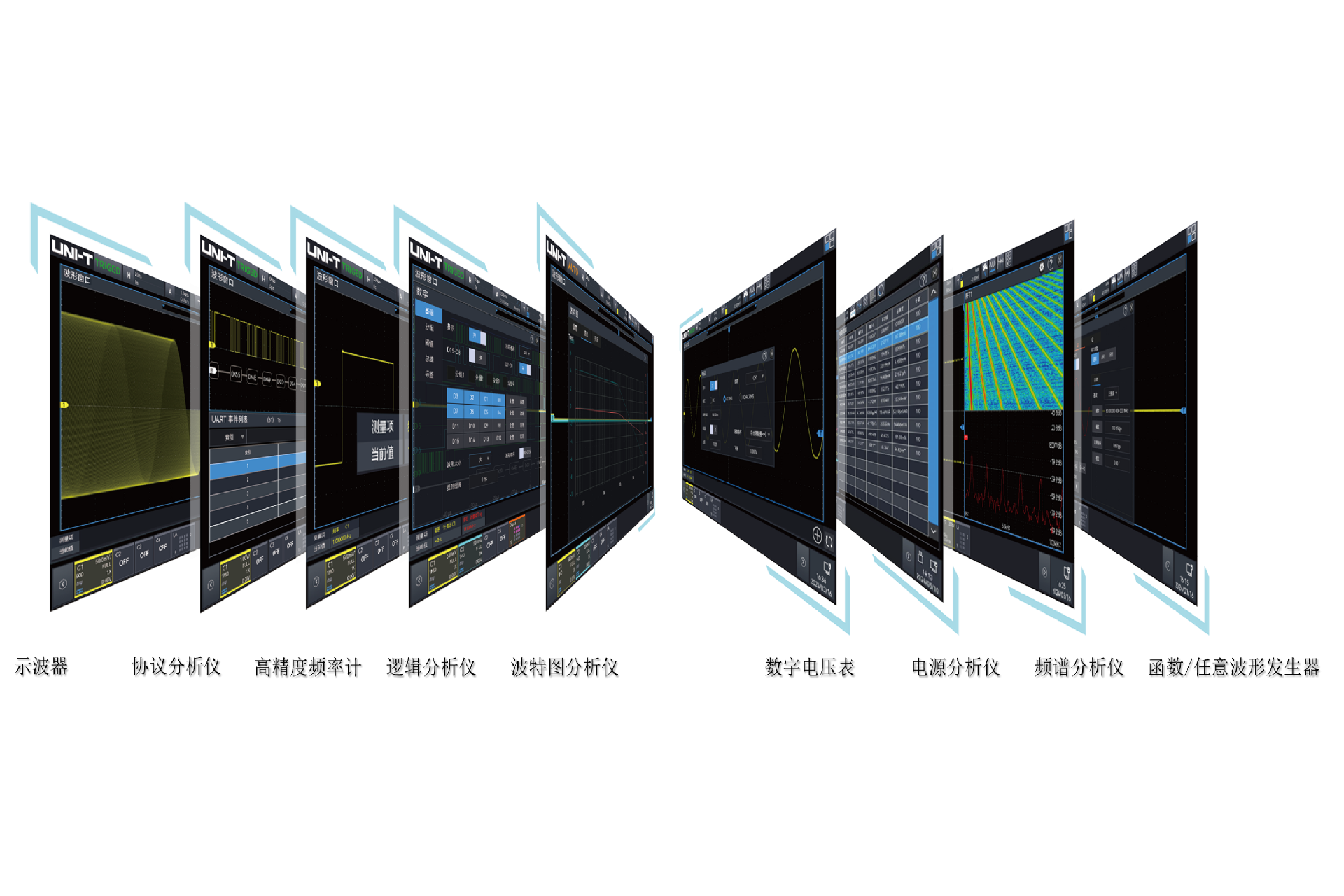

多合一集成示波器
-协议分析仪
-波特图分析仪
-高精度频率计
-数字电压表
-电源分析仪
-函数/任意波形发生器
-频谱分析仪
-逻辑分析仪
-示波器

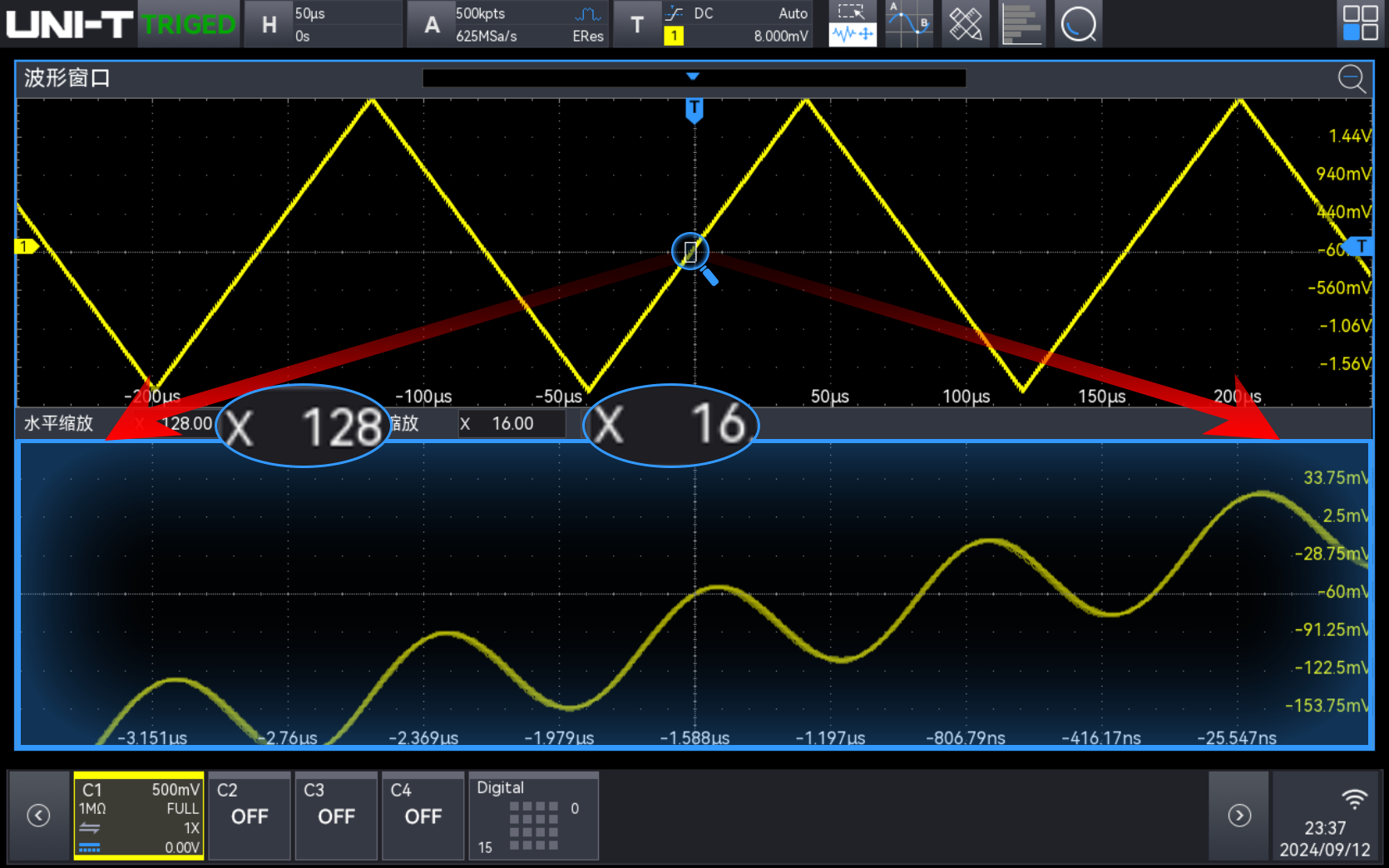

更高的精度、更小的底噪
通过融合12bit ADC与 4bit ERES增强技术
显著提升测量精度，细腻展现波形微细结构
有效抑制带外噪声，降低噪声对真实信号的干扰
从而确保在提升采样位数的同时，实现更精确的测量体验

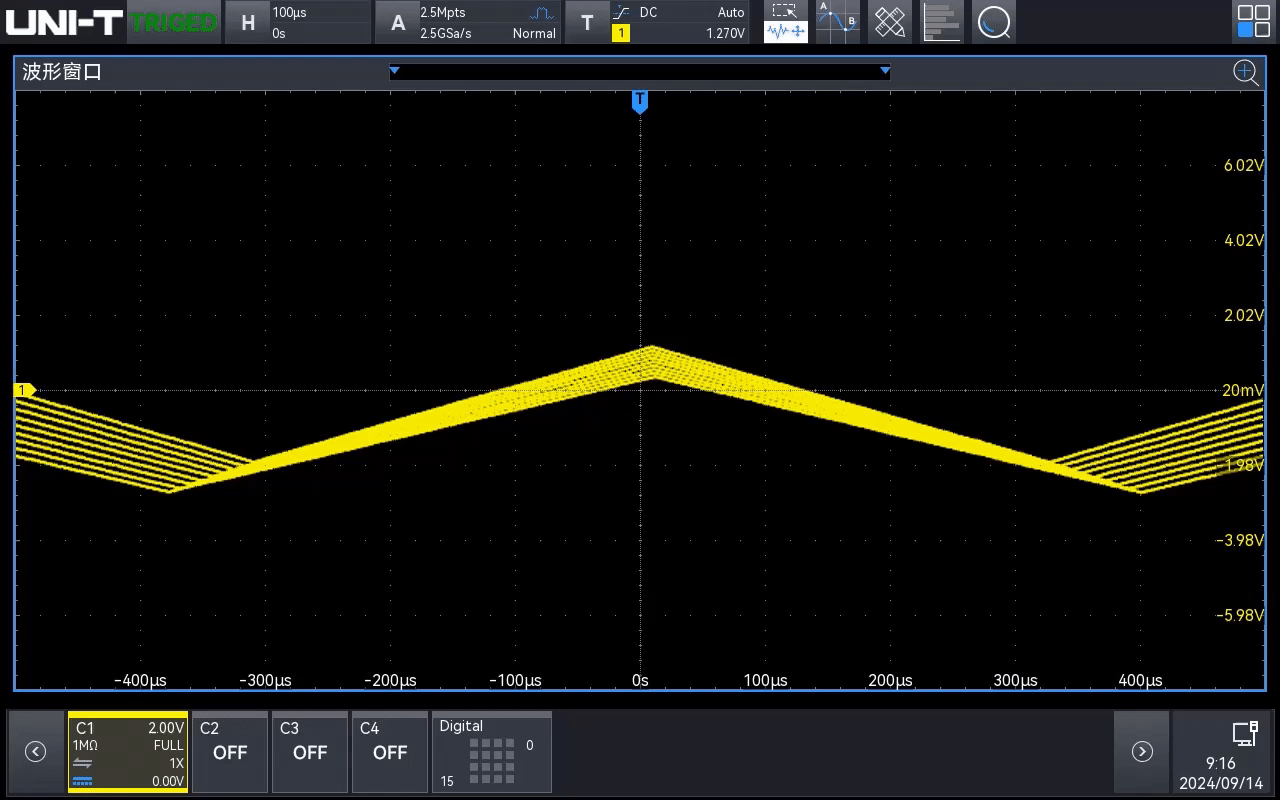

并行阵列映射单元，数据处理速度高达30Gbps
波形捕获率高达800,000wfms/s
顺序模式下达到2,000,000wfms/s

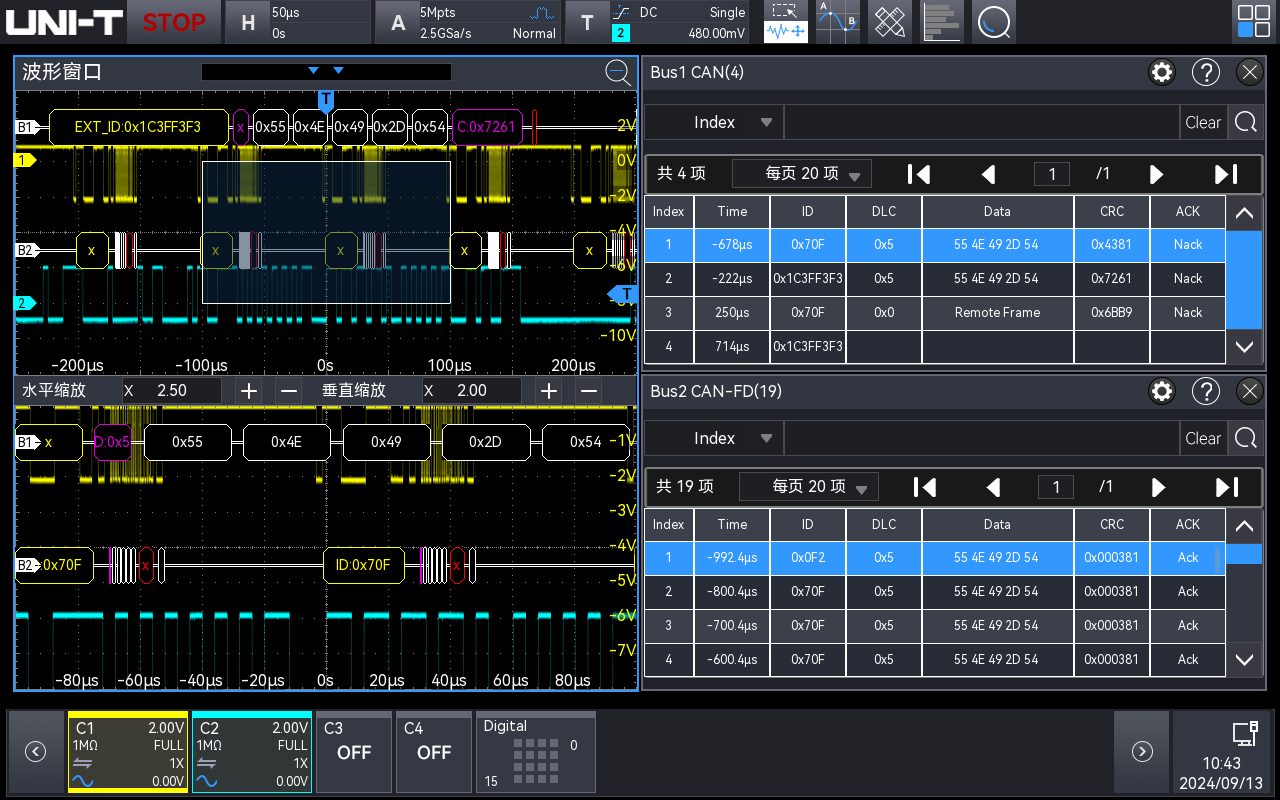

实时协议分析15+
嵌入式：RS-232/422/485/UART、I2C、SPI、
AudioBus(I2S,LJ,RJ,TDM)、I3C
汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT
传感器 &RFID：Manchester、1-WIRE、DS18B20
航空航天：MIL-STD-1553、ARINC429
整合最新技术和经典标准
实时协议分析为不同行业提供了全面的专业解决方案
解决数据传输效率和系统稳定性的问题

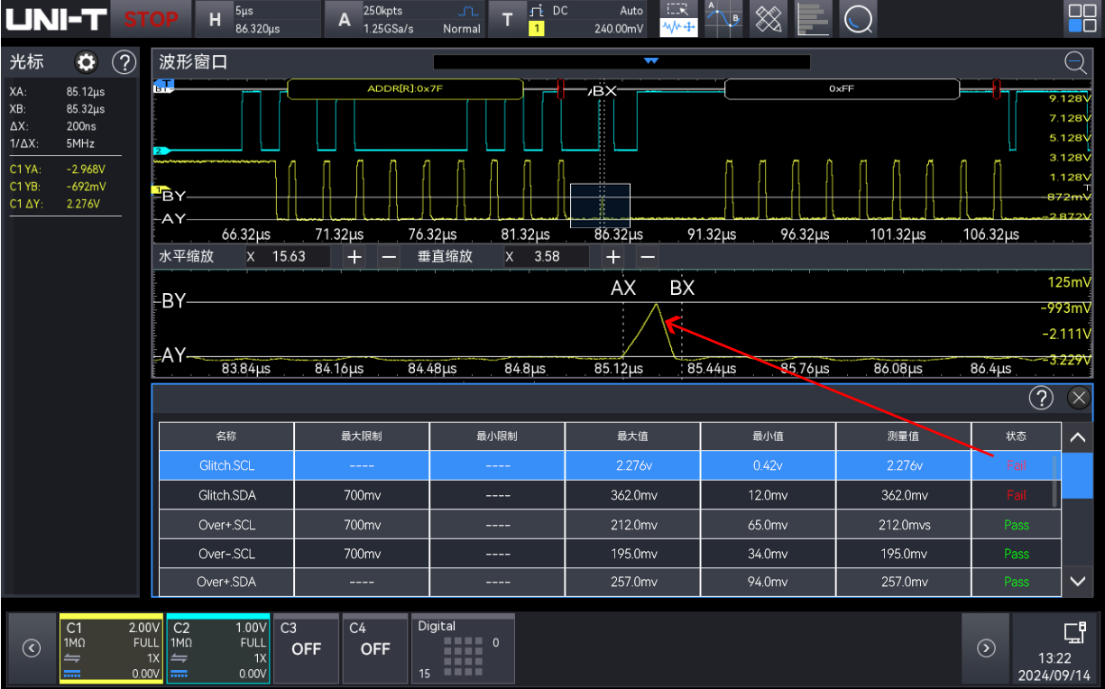

协议时序分析
精准护航信号传输：IIC、SPI、CAN
电源分析12种
输入分析：电源质量、谐波分析、浪涌电流
输出分析：纹波分析、调制分析、电源效率
开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻

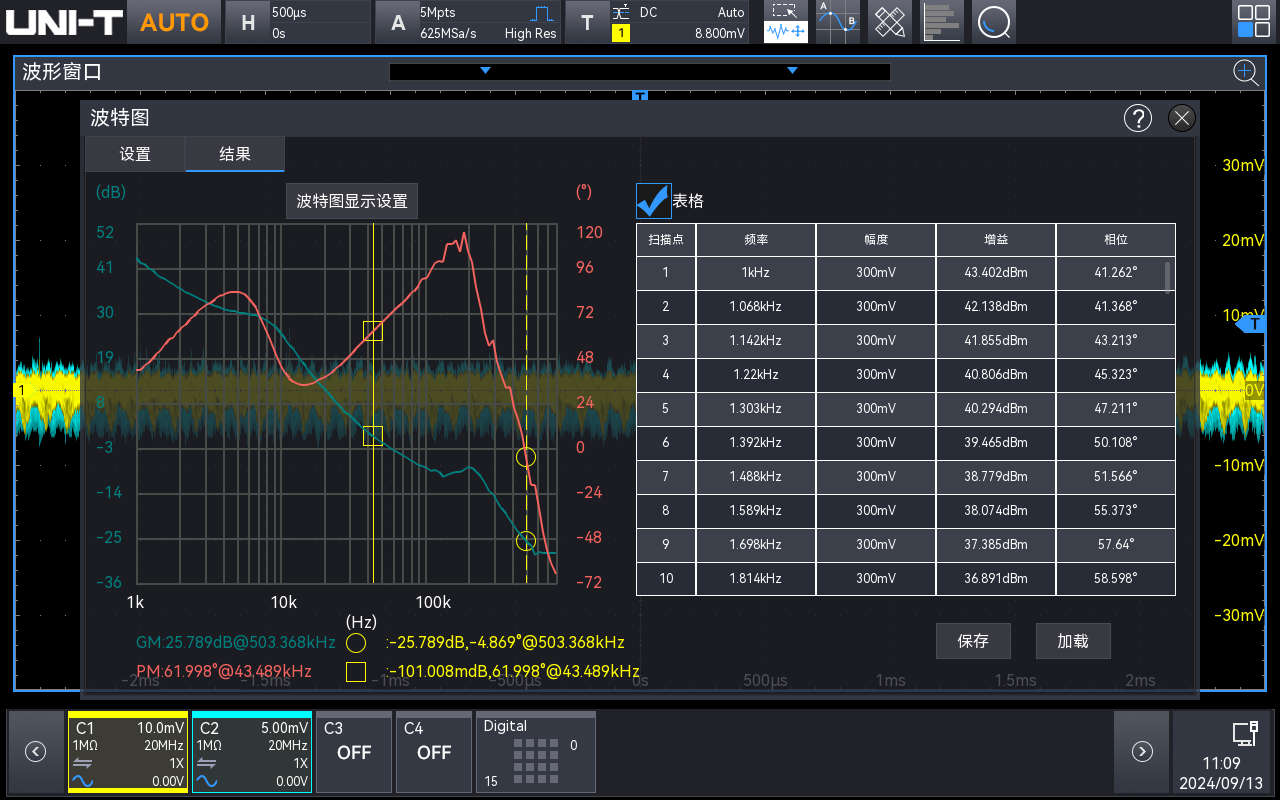

频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR)
为电源系统性能鉴定、稳定性评估与优化
提供全方位、专业化解决方案，提升能源效率与系统稳定性
54种：测量、统计、趋势图
54种精密参数自动测量
覆盖电压、时间、相位、功率等多个维度
整合先进的参数统计与趋势图可视化分析功能

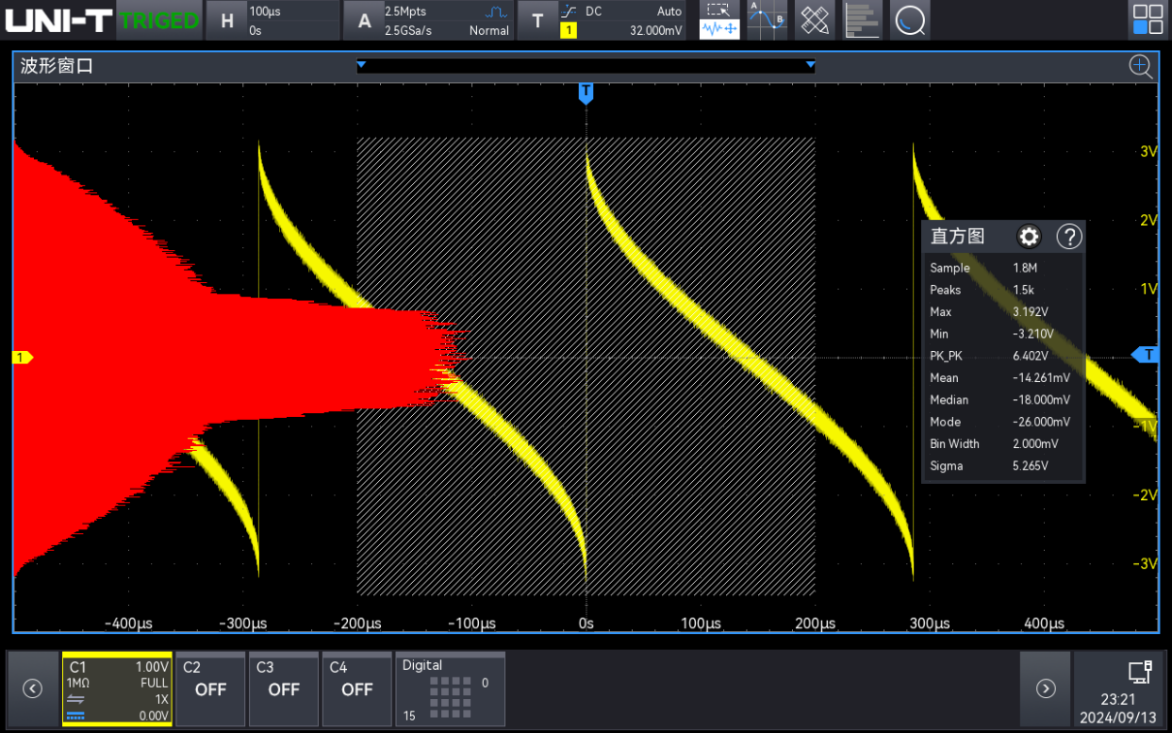

新增波形统计分析，深入剖析信号特征，为用户提供全方位、深层次的信号洞察
全硬件实时触发
13种高级触发+15种协议触发
全新极值触发技术，精准锁定信号极值点
FIR滤波器
无级可调FIR滤波器，还你纯净信号
自由定义滤波频点，高效剔除干扰，直击真实波形
