DZ1000 75MHz至6GHz 3收1发小型化宽带收发平台 200MHz带宽|定为电子 (在产)

(1) FPGA型号：1片XC7Z100-2FFG900I；

(2) 支持频段：75MHz~6GHz；

(3) 射频通道数量：一路发射，3路接收；

(4) 接收通道一致性：≤3°；

(5) 模块启动时间≤10s。

参考价格：

厂家：定为|成都定为电子技术有限公司（收录8个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

DZ1000是定为电子推出的一款小型化宽带收发平台。

该平台以XC7Z100为数字信号处理核心，射频前端搭载两片ADRV9009，覆盖频段75MHz~6000MHz，带宽8MHz~200MHz，支持幅度和相位一致性校准，具有体积小、功耗低、开机启动时间短及抗大过载等优势，可广泛应用于无人自组网终端、小型化大过载试验平台、无线图传/数传等场景。

DZ1000主要特征包括：
(1) FPGA型号：1片XC7Z100-2FFG900I；
(2) 支持频段：75MHz~6GHz；
(3) 射频通道数量：一路发射，3路接收；
(4) 接收通道一致性：≤3°；
(5) 模块启动时间≤10s。

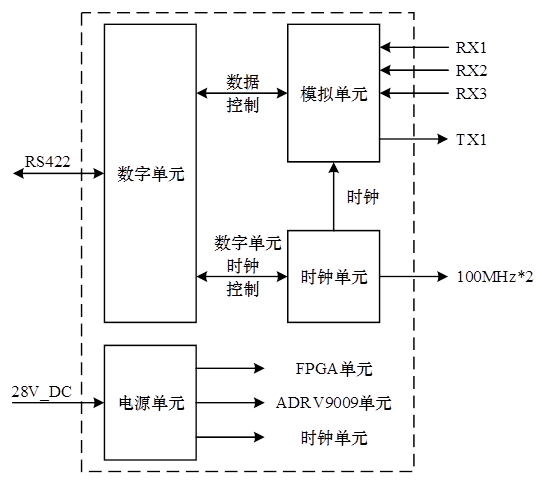

DZ1000逻辑结构如图所示：

DZ1000可应用多种场景：

(1) 无人自组网终端；

(2) 小型化大过载试验平台；

(3) 无线图传/数传模块；

(4) 宽带数据链算法验证。

DZ1000工作环境满足如下所示要求:

供电

+28V供电。

工作环境

（1）工作温度：-40℃～60℃；

（2）湿度：2%～98%(25℃)；

（3）过载：≮10000g；

（4）冲击：符合GB233.10-95标准；

（5）气压：70kPa～106kPa。

功耗

最大值40W。
