普赛斯时钟数据恢复是一款高性能、高性价比CDR模块，它可以从光模块或背板等环境数据信号中提取出时钟信号，支持25.78Gbps~28.05Gbps NRZ信号、25.78baud~28.9Gbuad PAM4信号。信号自动锁定，操作简易，支持环路带宽设置,应用于高速率光信号时钟数据恢复，恢复的Clk频率可调，最高支持40分频。

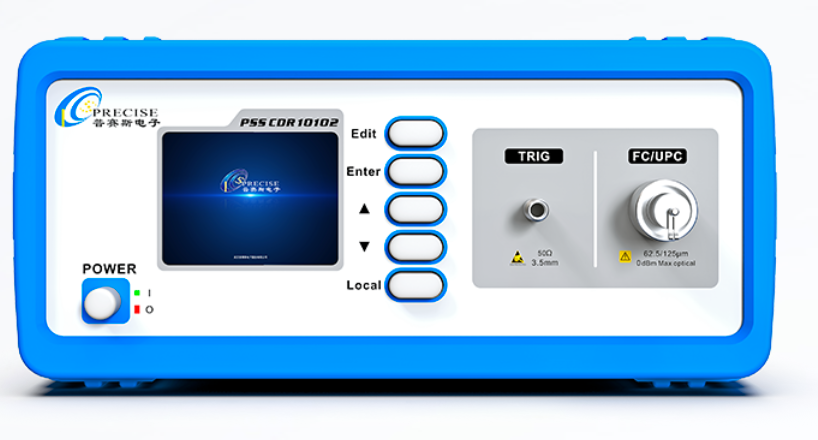

PSS CDR10102 10G时钟恢复 |普赛斯 (在产)

普赛斯时钟数据恢复是一款高性能、高性价比 CDR 模块，可从光模块或背板等环境数据信号中提取时钟信号，支持 6.5M~11.3Gbps 速率信号自动锁定，操作简易，广泛应用于 PON、串行环回线路检测及常规多通道光电测试环境。

参考价格：

厂家：普赛斯|武汉普赛斯电子股份有限公司（收录32个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

10G时钟恢复
普赛斯时钟数据恢复是一款高性能、高性价比 CDR 模块，可从光模块或背板等环境数据信号中提取时钟信号，支持 6.5M~11.3Gbps 速率信号自动锁定，操作简易，广泛应用于 PON、串行环回线路检测及常规多通道光电测试环境。

应用

PON 网络产品测试；
光模块测试；
光电测试环境时钟提取；

特点

通道测试：支持 FC/UPC 信号输入；
6.5M~11.3Gbps 速率信号 Auto Lock；
无需输入参考时钟；
支持输入数据速率回读功能；
超越 SONET/SDH 抖动传递、产生、容差要求；
支持可编程抖动传送宽带，支持 G.8251OTN；
支持采样相位调整（5.65Gbps 或更高）；
Loss 信号检测及 Loss of lock (LOL) 信号锁定状态实时显示，便于观察；
高精度检测范围：光信号最低支持 - 15dBm 信号输入；
支持设备按键操控，显示屏数据显示，不需外接电脑；
支持设备程控，提供二次开发接口；

规格

主要参数（表格内容）

参数	单位	最小值	典型值	最大值	备注
技术参数	-	-	-	-	-
数据范围	-	6.5Mbps	-	11.3Gbps	自适应
光信号输入范围	dB	-15	-	0	-
时钟锁定精度	ppm	-	±100	-	-
自动锁定时间	ms	0.5	-	24	-
输出抖动<sup>[1]</sup>	mUI	-	-	4.5	OC-192
	-	5	-	-	8GFC
	-	2.5	-	-	OC-48, 12kHz 至 20MHz
	-	0.7	-	-	OC-12, 12kHz 至 5 MHz
	-	0.2	-	-	OC-3, 12kHz 至 1.3 MHz
时钟输出幅度	mV	200	-	655	差分幅度
阻抗	Ω	-	50	-	-
接口类型	-	AC 耦合	-	-	单端
时钟分频	-	2/4/8/16	-	-	-
光接口	-	FC/UPC(62.5/125um)	-	-	-
电接口	-	Female SMA(3.5mm)	-	-	Trig 接口
其他	-	-	-	-	-
额外功能	-	按键支持，显示屏	-	-	-
通讯接口	-	RS232	-	-	-
工作储存温度	℃	0～40	-	-	-
工作电压	-	AC100V～240V,50、60HZ	-	-	配备 220V 电源线
尺寸	mm	370×216×104mm	-	-	-
质保期	年	-	1	-
