优利德 · UNI-T
UT-PA2000 有源单端探头
探头类型 有源单端 · 带宽 2GHz(-3dB) · 上升时间 ≤175ps · 衰减比 10:1±5% · 输入电阻 1MΩ±2% · 输入电容 ≤1.3pF · 输入动态范围 ±4V · 偏置范围 ±4V · 功耗 0.5W
产品简介
UT-PA2000 是优利德针对高频测量设计的有源单端探头,集成了当今高速探头所需的许多特性。特别在数字系统设计及信号完整性测试中,其 1MΩ 输入阻抗和极低的输入电容(≤1.3pF)给被测设备提供了超低负载。UT-PA2000 拥有 2GHz 测试带宽,上升时间 ≤175ps,±4V 动态范围,兼顾小信号测量能力。
机械设计与接口方面,探头采用用于测试小型电路元件的紧凑型探头头部,配备多种与被测件柔性连接的附件,并具有独特的探头头灯设计。探头接口专门设计,可直接与优利德中高端示波器如 MSO7000X、MSO8000HD、UPO7000L 等连接测试,无需外部供电;整机功耗仅 0.5W,偏置范围 ±4V,传输延时 ≤8ns。
有源单端探头被广泛用于高速数字电路、总线分析、信号完整性分析等诸多高速领域,UT-PA2000 可以准确、快速地获取电路中的信号信息,有助于提高工程师工作效率和准确性。
核心参数
• 探头类型:有源单端探头
• 带宽(-3dB):2GHz
• 上升时间:≤175ps
• 衰减比:10:1±5%(直流衰减比)
• 输入电阻:1MΩ±2%;输出阻抗 50Ω
• 输入电容:≤1.3pF,给被测设备提供超低负载
• 输入动态范围:±4V(DC 或峰值 AC);最大输入电压 ±12V(非工作电压)
• 供电与接口:采用标准示波器接口供电,无需外部电源;功耗 0.5W;适配 MSO8000HD、MSO7000X、UPO7000L、MSO5000HD、MSO3000HD、MSO3000X 系列示波器
• 探头规格:重量 <100g;线缆长度 1.2m;前端 110mm×18.3mm×20mm、后端 106.6mm×24mm×27mm
产品特性
优异的电气性能
• 2GHz 高带宽:准确测量高速串行信号
• 上升时间 ≤175ps:极高的信号保真度
• 超低负载:1MΩ 输入阻抗,≤1.3pF 输入电容
• 动态范围与偏置:动态范围 ±4V,偏置范围 ±4V,传输延时 ≤8ns
• 低功耗:0.5W 超低功耗
卓越的机械设计
• 用于测试小型电路元件的紧凑型探头头部
• 多种柔性连接 DUT 的附件
• 独特的探头头灯设计
易用的探头功能与接口
• 探头前灯点亮/熄灭按钮;控制示波器运行/停止
• 清除示波器当前显示波形和测量值;控制示波器进行强制触发
• 自动感知衰减倍数;自动阻抗匹配;识别探头型号和序列号
• 采用标准示波器接口供电,无需外部电源
典型应用
• 高速串行协议分析:面向高速数字电路与串行总线测量的信号获取
• 信号完整性分析:超低输入电容与 1MΩ 输入阻抗降低对被测电路的影响
• 协议一致性分析:配合示波器完成高速信号的一致性验证
• 数字系统设计:紧凑型探头头部与多种柔性连接附件便于连接小型 DUT
附件

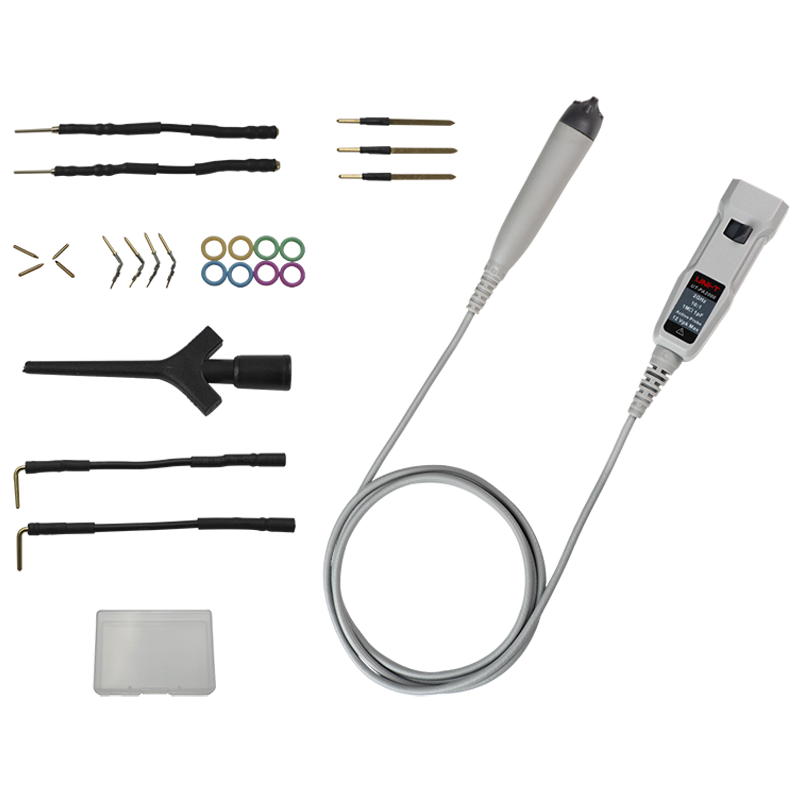

• 标配附件:镀金飞机钩(黑)×2(UT-PA-F01);接地刀 ×5(UT-PA-F03);接地弹性探针 ×2(UT-PA-F04);刚性探针 ×20(UT-PA-F05);双导线插座适配器 5cm ×2(UT-PA-F07,带宽 1GHz);直通接地导线 5cm ×2(UT-PA-F08);直角接地导线 5cm ×2(UT-PA-F09);探针盒 ×1(UT-PF01);配件盒 ×1(UT-PF02);标识环 ×8(UT-PF03);陶瓷镊子 ×1(UT-PF04)
• 价格:官方产品页标注「价格咨询」
资源下载
本页技术指标整理自厂商官方资料,实际配置以厂商最新规格书为准。
详细指标请见 UT-PA2000 详细指标页。
onetest仪器资源库 · 优利德 UT-PA2000 有源单端探头





优利德 · UNI-T
UT-PA2000 有源单端探头 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 2GHz | 175ps | 10:1 | ±4V | 1MΩ | 1.3pF
产品简介
UT-PA2000 是优利德针对高频测量设计的有源单端探头,带宽 2GHz,上升时间 ≤175ps,直流衰减比 10:1±5%,输入电阻 1MΩ±2%,输入电容 ≤1.3pF,输入动态范围 ±4V,最大输入电压 ±12V(非工作电压),功耗 0.5W。本页按官方数据手册分组收录全部关键技术指标(电气性能指标、探头规格、环境特性、探头识别、附件)。
除标有「典型」字样的规格以外,所用规格都有保证;仪器必须在规定的操作温度下连续运行三十分钟以上。产品定位、特性与应用场景请见 UT-PA2000 产品介绍页。该数据手册与 UT-PA1000 共用,本页在带宽、上升时间与平坦度三项上按 UT-PA2000 的数值列出并注明。
技术指标
型号与带宽
• UT-PA2000:带宽(-3dB)2GHz;上升时间 ≤175ps
• UT-PA1000:带宽(-3dB)1GHz;上升时间 ≤350ps(同一数据手册内的另一型号,列出以便对照)
• 探头类型:有源单端探头
电气性能指标
• 带宽(-3dB):2GHz
• 上升时间:≤175ps
• 直流衰减比:10:1±5%
• 输入动态范围:±4V(DC or peak AC)
• 最大输入电压:±12V(非工作电压)
• 输入偏置范围:±4V;直流偏置误差(输出为 0):±2mV
• 输入电容:≤1.3pF
• 输入电阻:1MΩ±2%
• 传输延迟:≤8ns
• 平坦度(25℃):≤1dB(100kHz–500MHz);≤1.5dB(500MHz–1GHz)(手册该组规格为两款型号共用,UT-PA1000 仅列出 ≤1dB(100kHz–500MHz)一行)
• 探头噪声(等效至输入端):<7mV ACrms
• 输出阻抗:50Ω
• 静电防护:ESD 8kV HBM
• 功耗:0.5W
探头规格
• 重量:<100g
• 线缆长度:1.2m
• 探头尺寸:前端 110mm×18.3mm×20mm;后端 106.6mm×24mm×27mm
环境特性
• 工作温度:0℃~40℃;非工作温度:-40℃~70℃
• 工作湿度:95%RH@40℃;非工作湿度:95%RH@65℃
• 工作海拔高度:4600m;非工作海拔高度:15300m
探头识别
• 自动感知衰减倍数;自动识别探头型号;读取序列号
兼容示波器
• 兼容系列:MSO8000HD、MSO7000X、UPO7000L、MSO5000HD、MSO3000HD、MSO3000X
• 供电方式:采用示波器接口供电,无需外部电源
型号与选件
• UT-PA-F01 镀金飞机钩(黑):数量 ×2
• UT-PA-F03 接地刀:数量 ×5
• UT-PA-F04 接地弹性探针:数量 ×2
• UT-PA-F05 刚性探针:数量 ×20
• UT-PA-F07 双导线插座适配器:5cm,数量 ×2,带宽 1GHz
• UT-PA-F08 直通接地导线:5cm,数量 ×2
• UT-PA-F09 直角接地导线:5cm,数量 ×2
• UT-PF01 探针盒 ×1;UT-PF02 配件盒 ×1;UT-PF03 标识环 ×8;UT-PF04 陶瓷镊子 ×1
• 说明:数据手册将这些附件统一标注为【标配】;官方产品页标注「价格咨询」
资源下载
本页技术指标整理自上述官方资料,实际配置以厂商最新规格书为准。
