RSA6000 5kHz至26.5GHz 200MHz实时带宽实时频谱分析仪 10.1英寸触控屏|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普源精电 · RIGOL

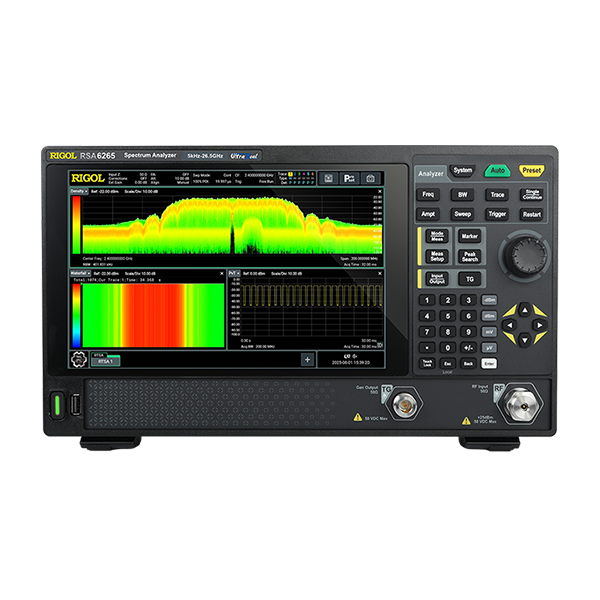

RSA6000 系列实时频谱分析仪
频率覆盖 5 kHz ~ 26.5 GHz · 3 个型号（8.5 / 14 / 26.5 GHz）· 标配 80 MHz 分析带宽、选配 200 MHz · 1 GHz 相噪 < –105 dBc/Hz @10 kHz（典型值 < –108 dBc/Hz）· DANL 前置放大器开典型值 –163 dBm · TOI +15 dBm（典型值）· 10.1 英寸多点触控屏 · 128 GB 内部存储
产品简介
RSA6000 系列是普源精电面向高端频谱测试推出的 实时频谱分析仪，具备出色的测试动态范围、相位噪声、幅度精度和测试速度，提供频谱分析、实时频谱分析、矢量信号分析、脉冲分析等测试功能。三个型号按频率上限区分：RSA6085（5 kHz ~ 8.5 GHz）、RSA6140（5 kHz ~ 14 GHz）、RSA6265（5 kHz ~ 26.5 GHz），可覆盖 5G Sub-6、Wi-Fi 6E/7、卫星通信与雷达等高频段测试需求。
核心指标方面，1 GHz 处相位噪声在 10 kHz 偏移下优于 –108 dBc/Hz（典型值），1 MHz 偏移优于 –120 dBc/Hz（典型值 –125 dBc/Hz），10 MHz 偏移典型值 –130 dBc/Hz；显示平均噪声电平（DANL，归一化到 1 Hz）前置放大器关闭时 20 MHz~1.5 GHz 段优于 –140 dBm，前置放大器打开时低至 –163 dBm（典型值，20 MHz~1.5 GHz）；三阶交调截断点（TOI）1 GHz 处 +15 dBm（典型值），二次谐波截断点 +45 dBm。分辨率带宽与视频带宽均为 1 Hz ~ 10 MHz（1-3-10 步进）。
工作模式提供扫频（GPSA）、实时（RTSA）两种标配模式，以及矢量信号分析（VSA）、EMI 测量（EMI）、模拟解调（ADM）三项选配应用。RTSA 模式标配 80 MHz 实时带宽、选配 200 MHz，扫描速度最高 4 THz/s，FFT 速率 300,000/s；支持频率模板触发（FMT）、概率密度显示、光谱图与 PVT 测量。标配 10.1 英寸 1280×800 电容多点触摸屏、128 GB 内部存储，接口提供 USB 3.0 Host/Device、LAN（100/1000 Base-T，LXI Core 2011 Device）与 HDMI 1.4，程控指令兼容 Keysight PXA 系列。
核心参数
• 型号与频率范围：RSA6085 为 5 kHz~8.5 GHz；RSA6140 为 5 kHz~14 GHz；RSA6265 为 5 kHz~26.5 GHz
• 最大分析带宽：标配 80 MHz，选配 200 MHz；最大实时带宽同为标配 80 MHz、选配 200 MHz
• 显示平均噪声电平（DANL，归一化 1 Hz）：前置放大器关 1.5 GHz~3.2 GHz 段 <–138 dbm="">–163 dBm）
• 1 GHz 相位噪声：1 kHz 偏移 <–95 dbc="">–108 dBc/Hz（典型值）；100 kHz 偏移 <–105 dbc="">
• 分辨率带宽（RBW）：1 Hz ~ 10 MHz，步进为 1-3-10；视频带宽（VBW）1 Hz ~ 10 MHz；RBW 精度 10 MHz 时<10%、1 hz="">
• 三阶交调截断点（TOI）：10 MHz ~ 8.5 GHz 为 +11 dBm（典型值 +15 dBm）；8.5 GHz ~ 26.5 GHz 为 +10 dBm（典型值 +14 dBm）
• 二次谐波截断点（SHI）：fc ≥ 50 MHz、输入 –20 dBm、衰减器 0 dB、前置放大器关时 +45 dBm
• 幅度范围：DANL 至 +25 dBm（单音，fc ≥ 10 MHz）；最大安全输入 +25 dBm（衰减器 >35 dB、前置放大器关），最大损坏电平 +27 dBm（0.5 W）
• 绝对幅度精度：<0.3 db="">
• 前置放大器（选件）：频率范围 100 kHz ~ 8.5/14/26.5 GHz（按型号），增益 20 dB（标称值）
• 跟踪源输出（选件 RSA6000-T08）：频率范围 100 kHz ~ 8.5 GHz；输出电平 –40 dBm ~ 0 dBm，分辨率 1 dB；输出平坦度相对于 50 MHz 为 ±3 dB（标称值）
• 显示：10.1 英寸电容多点触摸屏，1280 × 800，24 位真彩；显示点数 801，迹线 6 条，分辨率 0.01 dB
• 存储与接口：内部存储 128 GB，支持 U 盘外部存储；USB Host/Device（USB 3.0）、LAN（100/1000 Base-T，LXI Core 2011 Device）、HDMI 1.4
• 供电与机械：AC 100 V~240 V、50/60 Hz，功耗 90 W（典型值）；358.1 mm（宽）× 214.8 mm（高）× 121.4 mm（深），重 5 kg

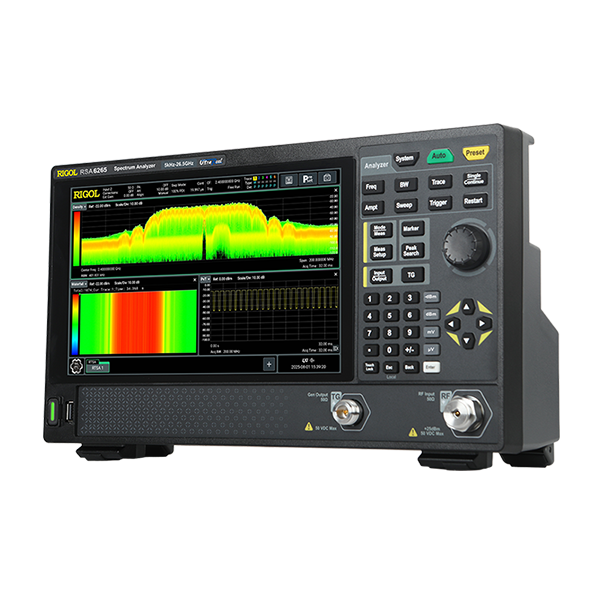

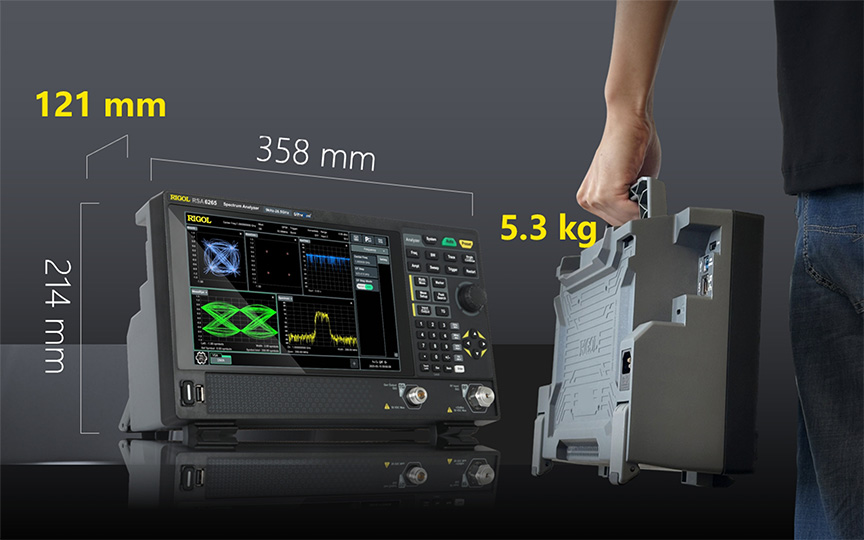

体积小巧，便携式设计
产品特性
扫频与实时分析
• 支持扫频模式（GPSA）与实时模式（RTSA）两种标配工作模式，可扩展矢量信号分析（VSA）、EMI 测量（EMI）与模拟解调（ADM）应用
• 实时带宽标配 80 MHz、选配 200 MHz（选件 RSA6000-RB200），200 MHz 扫宽下 100% POI 最短信号持续时间低至 3.83 μs

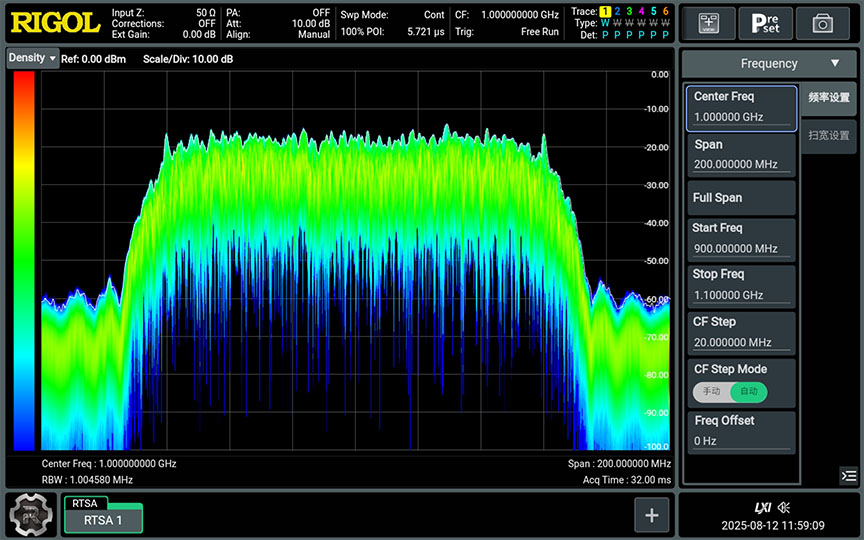

领先同级的200MHz实时频谱分析
• RTSA 最大采样率 255.75 MSa/s，扫描速度 4 THz/s（选件 RSA6000-RB200），FFT 速率 300,000/s，光标数 8，频点 801
• RTSA 提供概率密度显示（概率范围 0~100%，步进 0.1%，最小扫宽 5 kHz）、光谱图（最大采集量 10000，被颜色覆盖的动态范围 200 dB）与 PVT（最小捕获时间 100 μs、最大 40 s）
• 频率模板触发（FMT）：触发源为自由、外触发、中频功率（时域）与频率掩模；触发视图支持密度谱、光谱、常规；触发分辨率 0.5 dB
• 窗口类型支持汉宁、布莱克曼-哈里斯、矩形、平顶、凯撒、高斯，检波方式含正峰值、负峰值、抽样、电压平均

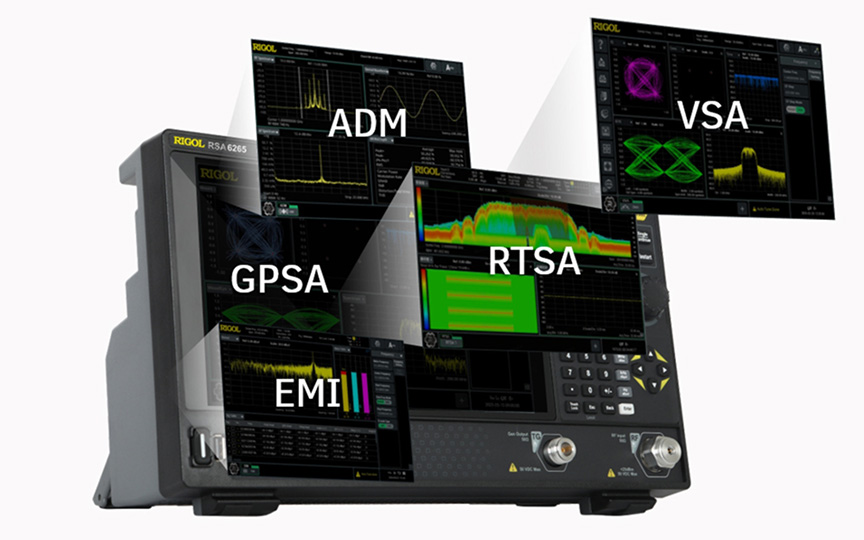

五合一多功能
噪声与动态范围
• 优异的显示平均噪声电平：前置放大器关闭时 20 MHz~1.5 GHz 段优于 –140 dBm（典型值 –143 dBm）；前置放大器打开时同段优于 –160 dBm（典型值 –163 dBm）；26.5 GHz 型号在 23 GHz~26.5 GHz 段前置放大器关优于 –122 dBm（典型值 –125 dBm）、开优于 –140 dBm（典型值 –143 dBm）
• 出色的相位噪声性能：1 GHz 处 10 kHz 偏移下优于 –105 dBc/Hz（典型值 –108 dBc/Hz），1 MHz 偏移优于 –120 dBc/Hz（典型值 –125 dBc/Hz）

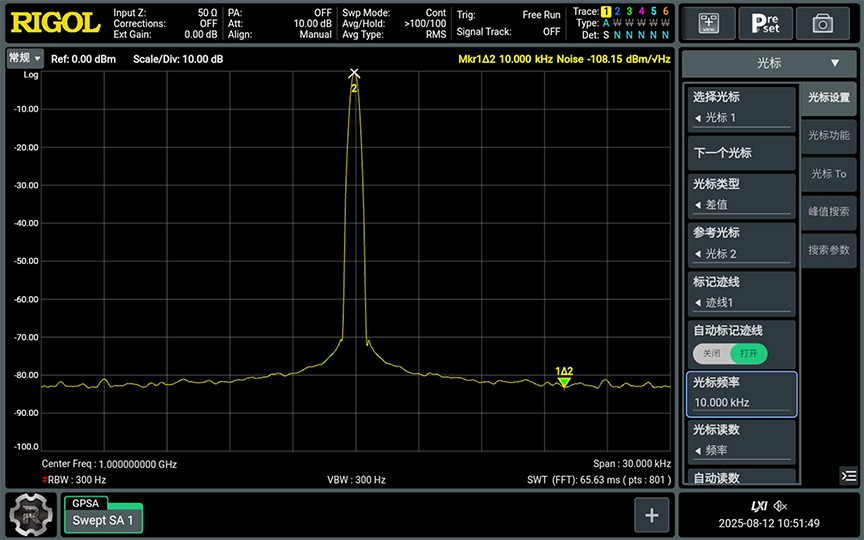

相噪-108dBc/Hz@1GHz，10kHz offset
• 高精度的幅度测量误差：fc=50 MHz 时绝对幅度不确定度<0.3 db="">
• 优越的无杂散动态范围：剩余响应 <–90 dbm="">
• 二次谐波截断点（SHI）+45 dBm，1 dB 增益压缩（P1dB）0 dBm（标称值，双音测试、fc ≥ 50 MHz）
矢量信号分析与解调
• VSA 应用支持最大 80 MHz 分析带宽、选配 200 MHz（选件 RSA6000-B200），最大采样率 256 MSa/s，捕获过采因子 4/8/16，捕获长度最大 4096

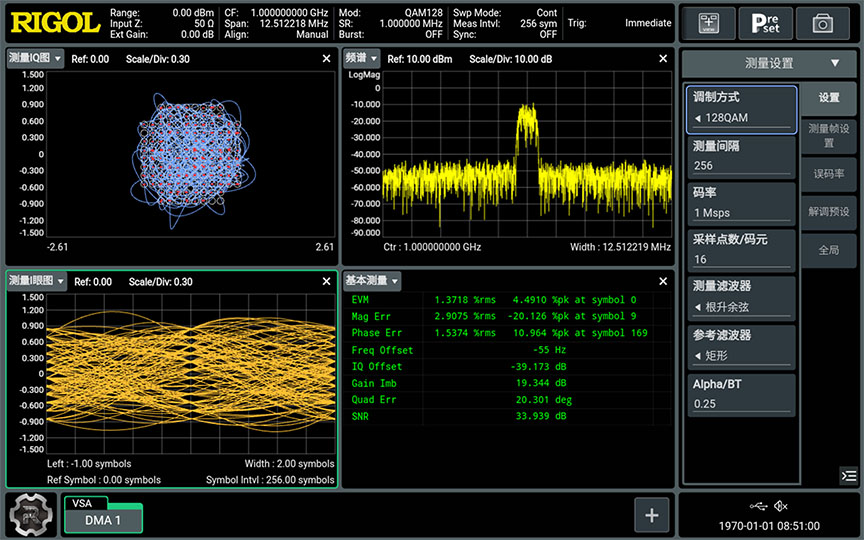

全新升级解调分析带宽200MHz
• 调制格式覆盖 FSK（2FSK/4FSK/8FSK）、MSK、PSK（BPSK/QPSK/OQPSK/DQPSK/π/4-DQPSK/8PSK/D8PSK/π/8-D8PSK）、QAM（16/32/64/128/256/512/1024QAM）、ASK（2ASK/4ASK）
• 预设标准含 GSM、NADC、WCDMA、PDC、PHP(PHS)、Bluetooth、WLAN(802.11b)、ZIGBEE 868M/915M/2450M、TETRA、DECT、APCO-25
• QPSK 剩余矢量幅度误差（EVM RMS）：码率 100 ksps 与 1 Msps 时<0.7%、10 msps="">
• ADM 应用支持 AM（调制速率 20 Hz~100 kHz，调制深度 5%~95%）、FM（调制速率 20 Hz~200 kHz，频率偏移 20 Hz~400 kHz）与 PM（调制速率 50 Hz~50 kHz，角度偏移 0.2~100 rad）
EMI 预测试与系统扩展
• EMI 分辨率带宽 –3 dB 为 100 Hz~10 MHz（1-3-10 步进）、–6 dB 为 200 Hz/9 kHz/120 kHz/1 MHz；检波器含正峰值、负峰值、电压平均、准峰值、EMI 平均、RMS 平均
• EMI 主要特点：CISPR 16-1-1 检波器、CISPR 16-1-1 带宽、对数和线性显示信号表、扫描表同时检波、自动限制线测试光标测量、限制线差值、测量报告生成

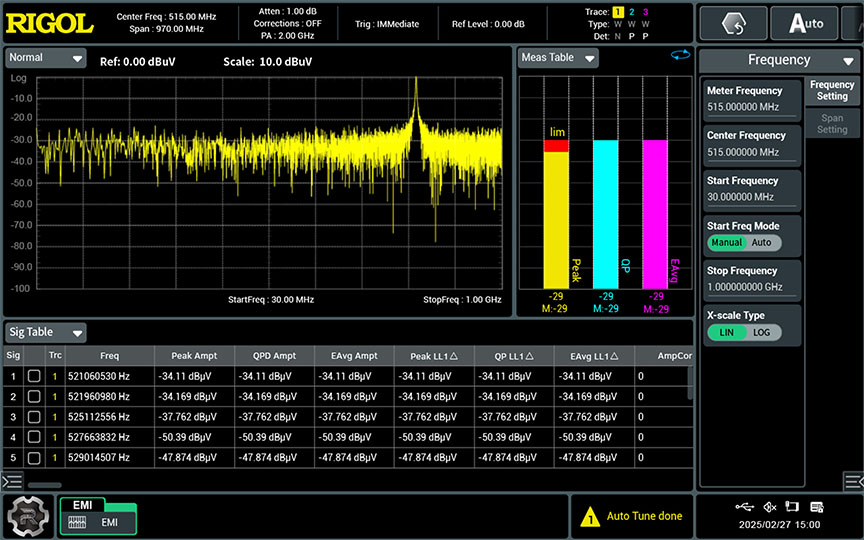

通过内置EMI测试软件完成传导/辐射的预测试
• 支持通过多窗口同时显示多种测量值；具备良好的扩展能力，可通过多种数字和模拟输出接口构建测试系统或进行二次开发

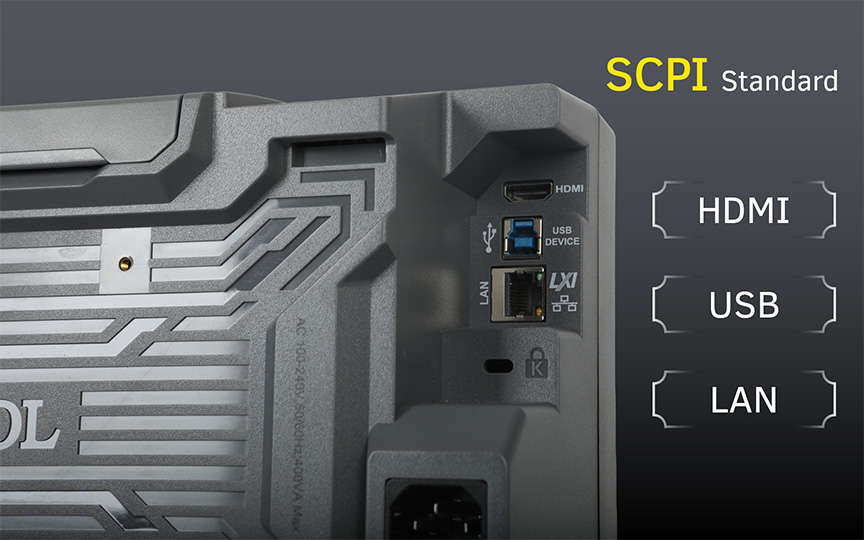

提供多种接口并支持标准SCPI指令集
• 支持标准 SCPI 指令，程控指令兼容 Keysight PXA 系列，便于已有测试程序的平滑迁移
• 前面板集成射频输入（RSA6085/RSA6140 为 N 型阴头、RSA6265 为 3.5 mm 阳头）、跟踪源输出（N 型阴头）、10 MHz 内部参考输出与外参考输入（均为 BNC 阴头）
典型应用
• 5G Sub-6 与毫米波前端模块的研发与产线测试
• 无线通信设备的发射机频谱、杂散与邻道功率测试
• 卫星通信 C/Ku/Ka 波段地面设备测试
• 汽车电子与车载雷达的射频信号分析
• 物联网（IoT）短距通信模块与终端测试
• EMI 预测试与电磁兼容摸底（配合 EMI 应用与近场探头）
• 宽带矢量信号解调与脉冲信号分析
型号与配置
• RSA6085：实时频谱分析仪，5 kHz ~ 8.5 GHz
• RSA6140：实时频谱分析仪，5 kHz ~ 14 GHz
• RSA6265：实时频谱分析仪，5 kHz ~ 26.5 GHz
• 标配附件：电源线
• 选件：矢量信号分析应用软件 RSA6000-VSA、EMI 测量应用软件 RSA6000-EMI、模拟解调应用软件 RSA6000-ADM、前置放大器（RSA6000-P08 / RSA6000-P14 / RSA6000-P26，分别对应 8.5 / 14 / 26.5 GHz）、200 MHz 分析带宽 RSA6000-B200、200 MHz 实时带宽 RSA6000-RB200、高级测量套件 RSA6000-AMK、8.5 GHz 跟踪源输出 RSA6000-T08
• 选配附件：射频通用配件包 DSA Utility Kit、射频转接器配件包 RF Adaptor Kit、RF CATV Kit（含 50 Ω 至 75 Ω 适配器 2 件）、RF Attenuator Kit（含 6 dB 衰减器 1 件、10 dB 衰减器 2 件）、30 dB 高功率衰减器 ATT03301H（最大功率 100 W）、N 阳头-N 阳头射频线缆 CB-NM-NM-75-L-12G、N 阳头-SMA 阳头射频线缆 CB-NM-SMAM-75-L-12G、近场探头 NFP-3、USB 数据线 CB-USBA-USBB-FF-150
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 RSA6000 系列实时频谱分析仪 详细指标页。
onetest仪器资源库 · 普源精电 RSA6000 系列实时频谱分析仪
普源精电 · RIGOL
RSA6000 系列实时频谱分析仪 · 详细指标
性能指标综述 · 工作模式与型号 · 所有工作模式（频率/内部基准）· GPSA 模式（频率/相噪/带宽/幅度/频率响应/衰减/前置放大器/失真/杂散/扫描/触发/跟踪源）· RTSA 模式 · VSA 模式 · EMI 模式 · ADM 模式 · 一般技术规格 · 电源 · 环境 · 电磁兼容与安全 · 外形尺寸 · 输入输出 · 订货信息与保修期
产品简介
本页收录 RSA6000 系列实时频谱分析仪的全部技术参数，数据整理自普源精电官方数据手册。系列含 RSA6085（5 kHz~8.5 GHz）、RSA6140（5 kHz~14 GHz）、RSA6265（5 kHz~26.5 GHz）三个型号。
技术指标适用条件为：仪器处于校准周期内，在 0℃ 至 50℃ 温度环境下存放至少两小时，并且预热 40 分钟。若无另行说明，手册中的数据均为包含测量不确定度的技术指标；除跟踪源指标外，所列为跟踪源关闭情况下的指标。典型值表示室温（约 25℃）条件下 80% 的测试结果均可达到的典型性能，并非保证数据。
技术指标
性能指标综述
• RSA6085 频率范围：5 kHz ~ 8.5 GHz；RSA6140：5 kHz ~ 14 GHz；RSA6265：5 kHz ~ 26.5 GHz
• 最大分析带宽：标配 80 MHz，选配 200 MHz；最大实时带宽：标配 80 MHz，选配 200 MHz
• 1 GHz 相位噪声（10 kHz 偏移）：<–105 dbc="">
• 1 GHz 显示平均噪声电平（DANL，归一化到 1 Hz）：–143 dBm（典型值，前置放大器关闭）；–163 dBm（典型值，前置放大器打开）
• 分辨率带宽（RBW）：1 Hz ~ 10 MHz；视频带宽（VBW）：1 Hz ~ 10 MHz
• 三阶截获点（TOI）1 GHz：+15 dBm（典型值）
• 幅度范围：DANL 至 +25 dBm（单音）
• 接口：LAN、USB、HDMI；屏幕 10.1 英寸多点触控；程控支持标准 SCPI 指令，指令兼容 Keysight PXA 系列
工作模式与型号
• 扫频模式（GPSA）：RSA6085 / RSA6140 / RSA6265 均标配
• 实时模式（RTSA）：RSA6085 / RSA6140 / RSA6265 均标配
• 矢量信号分析应用模式（VSA）、EMI 测量应用软件（EMI）、模拟解调应用软件（ADM）：三个型号均为选配
• 说明：√ 表示标配，○ 表示选配
所有工作模式 — 频率与内部基准
• 频率范围：RSA6085 为 5 kHz ~ 8.5 GHz；RSA6140 为 5 kHz ~ 14 GHz；RSA6265 为 5 kHz ~ 26.5 GHz
• 内部基准频率：10 MHz
• 基准精度：±[(距最后一次校准的时间 × 老化率) + 温度稳定性 + 校准精度]；初始校准精度 1 ppm
• 温度稳定性：0℃ 至 50℃（基准为 25℃）<0.5 ppm="">
GPSA 模式 — 频率
• 光标频率分辨率：扫宽/(扫描点数 − 1)
• 光标频率不确定度：±（光标频率读数 × 基准频率精度 + 1% × 扫宽 + 10% × 分辨率带宽 + 光标频率分辨率）
• 频率计数器（RBW = 1 kHz，Freq = 1 GHz）：计数器分辨率最大 1 Hz；计数器不确定度 ±（光标频率读数 × 基准频率精度 + 计数器分辨率）
• 频率扫宽范围：0 Hz、10 Hz 至仪器的最大频率；分辨率 2 Hz；不确定度 ±[0.1% × 扫宽 + 扫宽/(扫描点数 − 1)]
GPSA 模式 — 单边带相位噪声与剩余调频
• 单边带相位噪声（20℃ 至 30℃，fc = 1000 MHz，抽样检波）：1 kHz 偏移 <–95 dbc="">
• 剩余调频（20℃ 至 30℃，RBW = VBW = 1 kHz）：<10 hz="">
GPSA 模式 — 带宽
• 分辨率带宽（–3 dB）：1 Hz 至 10 MHz，步进为 1-3-10（「扫描类型」设置为「精确」）
• RBW 精度：10 MHz 时<10%；1 hz="">
• 分辨率滤波器形状因子（60 dB : 3 dB）：≤5（标称值）
• 视频带宽（–3 dB）：1 Hz 至 10 MHz，步进为 1-3-10
• 分辨率带宽（–6 dB）：200 Hz、9 kHz、120 kHz、1 MHz
GPSA 模式 — 幅度与最大安全输入
• 测量范围（fc ≥ 10 MHz）：显示平均噪声电平（DANL）至 +25 dBm
• 最大安全输入电平 直流电压：50 V
• 最大安全输入电平 连续波射频功率：+25 dBm（衰减器 >35 dB、前置放大器关）；0 dBm（衰减器 >35 dB、前置放大器开）
• 最大损坏电平 连续波射频功率：+27 dBm（0.5 W）
• 说明：当 fc < 10 MHz，最大安全输入电平有下降
GPSA 模式 — 显示平均噪声电平（DANL）
• 测试条件：衰减器为 0 dB，抽样检波，迹线平均次数 ≥50，跟踪源关闭，归一化到 1 Hz，20℃ 至 30℃，输入阻抗 50 Ω
• 前置放大器关：5 kHz
• 前置放大器关：1.5 GHz
• 前置放大器关：14 GHz
• 前置放大器开：100 kHz
• 前置放大器开：1.5 GHz
• 前置放大器开：14 GHz
GPSA 模式 — 显示电平与频率响应
• 显示电平 对数刻度：1 dB 至 200 dB；线性刻度：0 至参考电平
• 显示点数 801；迹线个数 6
• 检波方式：标准、正峰值、负峰值、抽样、RMS 平均、电压平均、准峰值、EMI CISPR RMS 平均
• 迹线功能：清除写入、最大保持、最小保持、平均、查看、关闭
• 刻度单位：dBm、dBmV、dBuV、nV、uV、mV、V、pW、nW、uW、mW、W、mA、uA、A
• 频率响应（前置放大器关，衰减器 10 dB，相对于 50 MHz，20℃~30℃）：5 kHz
• 频率响应（前置放大器关）：8.5 GHz
• 频率响应（前置放大器开，衰减器 0 dB，相对于 50 MHz，20℃~30℃）：100 kHz
• 频率响应（前置放大器开）：14 GHz
GPSA 模式 — 衰减、幅度精度与参考电平
• 输入衰减误差 设置范围：0 dB 至 40 dB，步进 2 dB
• 切换不确定度（fc = 50 MHz，相对于 10 dB，前置放大器关闭，20℃~30℃）：<0.3 db="">
• 绝对幅度精度不确定度（fc = 50 MHz，峰值检波器，前置放大器关，衰减器 10 dB，输入信号电平 –10 dBm，20℃~30℃）：<0.3 db="">
• 参考电平范围 对数刻度：–170 dBm 至 +25 dBm，步进 0.01 dB；线性刻度：707 pV 至 3.98 V，0.11%（0.01 dB）分辨率
• 分辨率带宽切换不确定度（「扫描类型」设置为「精确」，相对于 30 kHz 的 RBW）：1 Hz 至 1 MHz<0.1 db="">
GPSA 模式 — 前置放大器与电平测量不确定度
• 前置放大器（选件 RSA6000-PA）频率范围：RSA6085 为 100 kHz ~ 8.5 GHz；RSA6140 为 100 kHz ~ 14 GHz；RSA6265 为 100 kHz ~ 26.5 GHz；增益 20 dB（标称值）
• 电平测量不确定度（95% 置信度，S/N >20 dB，RBW 与 VBW 均为 1 kHz，前置放大器关，衰减器 10 dB，–50 dBm<输入电平≤0 dbm="">10 MHz，20℃~30℃）：10 MHz
• 电平测量不确定度：14 GHz
• 射频输入 VSWR（衰减器设置 ≥10 dB，前置放大器关）：10 MHz≤f≤3.2 GHz<1.6（标称值）；3.2 ghz="">
GPSA 模式 — 失真
• 二次谐波截断点（SHI）：fc ≥ 50 MHz，输入信号电平 –20 dBm，衰减器 0 dB，前置放大器关，+45 dBm
• 三阶交调截断点（TOI）：fc ≥ 50 MHz，两个幅度为 –20 dBm、频率间隔大于 5 倍中频预选滤波器带宽的双音信号输入混频器，衰减器 0 dB，前置放大器关；10 MHz 至 8.5 GHz 为 +11 dBm、+15 dBm（典型值）；8.5 GHz 至 26.5 GHz 为 +10 dBm、+14 dBm（典型值）
• 1 dB 增益压缩（P1dB，双音测试，fc ≥ 50 MHz，衰减器 0 dB，前置放大器关）：0 dBm（标称值）
• 说明：双音信号频率间隔需大于 20 MHz
GPSA 模式 — 杂散响应
• 剩余响应（输入端口接 50 Ω 负载，衰减器 0 dB，20℃~30℃）：<–90 dbm="">
• 本振干扰信号（输入端口接 50 Ω 负载，衰减器 0 dB，600 MHz×N 或 600 MHz×N ± 4178.6 MHz×2，20℃~30℃）：<–80 dbm="">
• 中频馈通：<–60 dbc="">1 kHz）：<–60 dbc="">
• 输入相关杂散（混频器电平 –30 dBm）：<–60 dbc="">
• 镜像杂散（混频器电平 –10 dBm）：10 MHz≤f≤3.2 GHz 调谐频率 f+2×4178.6 MHz（第 1 中频）<–80 dbc="">
• 镜像杂散：8.5 GHz≤f≤14 GHz f+2×4178.6 MHz（第 1 中频）<–80 dbc="">
• 镜像杂散：18 GHz≤f≤26.5 GHz f–2×4178.6 MHz（第 1 中频）<–70 dbc="">
GPSA 模式 — 扫描与触发
• 扫描时间：扫宽 ≥10 Hz 时为 1 ms 至 4000 s；零扫宽时为 1 µs 至 6000 s
• 扫描时间不确定度：扫宽 ≥10 Hz、RBW ≥1 kHz 时 5%（标称值）；零扫宽（扫描时间设置值 >1 ms）5%（标称值）
• 扫描模式：连续、单次
• 扫描点数：EMI 模式 101 to 100001（默认 801）；其他模式 101 to 100001（默认 801）
• 触发源：自由、外触发、视频
• 触发延迟：扫宽 ≥10 Hz 时 0 ms 至 500 ms；零扫宽时 –150 ms 至 500 ms；触发延迟分辨率 0.1 µs
GPSA 模式 — 跟踪源（选件 RSA6000-T08）
• 频率范围：100 kHz ~ 8.5 GHz
• 输出电平范围：–40 dBm 至 0 dBm；输出电平分辨率 1 dB
• 输出平坦度（相对于 50 MHz）：±3 dB（标称值）
• 说明：跟踪源与 FFT 扫描模式互斥，跟踪源打开时会影响扫描速度
RTSA 模式
• 实时带宽：80 MHz（标配）；200 MHz（选件 RSA6000-RB200）
• 全幅度精度 100% POI 时的最短信号持续时间：3.83 µs（最大扫宽、默认窗 Kaiser）
• 检波方式：正峰值、负峰值、抽样、电压平均；迹线数 6
• 窗口类型：汉宁、布莱克曼-哈里斯、矩形、平顶、凯撒、高斯
• 分辨率带宽：为每种窗提供 6 个 RBW（矩形窗除外）；选择凯撒窗时，200 MHz 扫宽对应最小带宽 502.29 kHz / 最大带宽 16.07 MHz，80 MHz 扫宽对应 200.91 kHz / 6.43 MHz，40 MHz 扫宽对应 100.46 kHz / 3.21 MHz，10 MHz 扫宽对应 25.11 kHz / 803.66 kHz
• 最大采样率：255.75 MSa/s；扫描速度：4 THz/s（选件 RSA6000-RB200）；FFT 速率：300,000/s
• 光标数 8；幅度分辨率 0.01 dB；频点 801；采集时间（最大采样率）>133.3 µs
• 100% POI 时的最短信号持续时间（使用不同分辨率带宽，单位 µs）：200 MHz 扫宽 7.710 / 5.708 / 4.708 / 4.207 / 3.957 / 3.832（RBW1~RBW6）；80 MHz 扫宽 15.004 / 10.000 / 7.498 / 6.246 / 5.621 / 5.308
• 100% POI 时的最短信号持续时间：40 MHz 扫宽 25.005 / 14.995 / 9.990 / 7.488 / 6.237 / 5.611；20 MHz 扫宽 45.005 / 24.985 / 14.976 / 9.971 / 7.468 / 6.217
• 幅度平坦度（仅在常规谱测量下）：80 MHz BW ±0.7 dB（标称值）；200 MHz BW ±1.2 dB（标称值）；SFDR <–60 dbc="">
• 概率密度显示：概率范围 0 至 100%（步进 0.1%）；最小扫宽 5 kHz；持续时间 32 ms 至 10 s
• 光谱图：最大采集量 10000；被颜色覆盖的动态范围 200 dB
• PVT：最小捕获时间 100 µs；最大捕获时间 40 s
• 触发源：自由、外触发、中频功率（时域）、频率掩模
• 频率模板触发（FMT）：触发视图为密度谱、光谱、常规；触发分辨率 0.5 dB；触发条件为进入、离开、内部、外部、进入→离开、离开→进入
VSA 模式
• 分析带宽：80 MHz（标配）；200 MHz（选件 RSA6000-B200）
• 捕获过采因子：4、8、16；捕获长度：最大为 4096；最大采样率：256 MSa/s
• 码率：与捕获过采因子相关，等于采样率/捕获过采因子，≥1 kHz；可用的 I/Q 带宽为 码率 × 捕获过采因子/1.28
• 触发模式：自由、外触发、中频功率（时域）
• 调制格式 FSK：2FSK、4FSK、8FSK；MSK：可选择打开或关闭差分编码 MSK
• 调制格式 PSK：BPSK、QPSK、OQPSK、DQPSK、π/4-DQPSK、8PSK、D8PSK、π/8-D8PSK
• 调制格式 QAM：16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、1024QAM
• 调制格式 ASK：2ASK、4ASK
• 滤波器类型 测量滤波器：无、根升余弦、高斯、矩形、用户自定义；参考滤波器：升余弦、根升余弦、高斯、矩形、半正弦、用户自定义
• 预设标准 蜂窝移动：GSM、NADC、WCDMA、PDC、PHP(PHS)；无线网络：Bluetooth、WLAN(802.11b)、ZIGBEE 868M、ZIGBEE 915M、ZIGBEE 2450M；其他标准：TETRA、DECT、APCO-25
• 测量不确定度指标适用条件：温度为 +20℃ 至 +30℃；信号电平 ≥–25 dBm 合适的幅度范围；设备中心频率与信号中心频率间的偏移小于码率的 5%；随机的数据序列；捕获过采因子为 4
• QPSK 剩余误差（参考滤波器「RC」、测量滤波器「RRC」、滚降因子 0.35，150 个字符，中心频率 1 GHz，捕获过采因子 4）剩余矢量幅度误差（EVM）RMS：码率 100 ksps 时<0.7%（标称值）；1 msps="">
• FSK 剩余误差（参考滤波器「RC」、测量滤波器「RRC」、滚降因子 0.35，FSK 频率偏移为码率的 1/4，150 个字符，中心频率 1 GHz，捕获过采因子 4）：码率 10 Msps 时 FSK Error<1.5%（标称值）；64 msps="">
EMI 模式
• EMI 分辨率带宽（–3 dB）：100 Hz 至 10 MHz，步进为 1-3-10；分辨率带宽（–6 dB）：200 Hz、9 kHz、120 kHz、1 MHz
• EMI 检波器：正峰值、负峰值、电压平均、准峰值、EMI 平均、RMS 平均
• EMI 主要特点：CISPR 16-1-1 检波器、CISPR 16-1-1 带宽、对数和线性显示、信号表、扫描表、同时检波、自动限制线测试、光标测量、限制线差值、测量报告生成
ADM 模式
• 通用参数：载波功率 –30 dBm 至 20 dBm；载波功率精度 ±1.8 dB（标称值）
• 幅度调制 AM：调制速率 20 Hz 至 100 kHz；调制速率精度 调制速率<1 khz="">
• 频率调制 FM：调制速率 20 Hz 至 200 kHz；调制速率精度 调制速率<1 khz="">
• 相位调制 PM：调制速率 50 Hz 至 50 kHz；调制速率精度 调制速率<1 khz="">
• 说明：调制指数 = 调制频偏/调制速率，调制指数的范围为 0.2 至 1000
一般技术规格与大容量存储
• 显示类型：电容多点触摸屏；分辨率 1280 × 800；尺寸 10.1 英寸；颜色 24 位真彩
• 大容量存储：内部存储 128 GB；外部存储 U 盘（不附带 U 盘）
电源
• 输入电压范围：AC 100 V 至 240 V；AC 频率 50/60 Hz；AC 电流 4 A
• 功耗：90 W（典型值）
环境
• 工作温度范围：0℃ 至 50℃；存储温度范围：–20℃ 至 70℃
• 湿度 运行：0℃ 至 30℃ 时 ≤95% 相对湿度；30℃ 至 40℃ 时 ≤75% 相对湿度；40℃ 至 50℃ 时 ≤45% 相对湿度
• 湿度 非运行：<+40℃>+60℃ 至 <+70℃>
• 海拔：操作高度 3000 米（9842 英尺）以下
电磁兼容与安全
• 电磁兼容（EMC）：符合 EMC 指令（2014/30/EU），符合或优于 IEC61326-1:2013/EN61326-1:2013 Group 1 Class A 标准的要求；CISPR11/EN 55011
• IEC61000-4-2:2008/EN61000-4-2：±4.0 kV（接触放电），±8.0 kV（空气放电）
• IEC61000-4-3:2002/EN61000-4-3：3 V/m（80 MHz 至 1 GHz）；3 V/m（1.4 GHz 至 2 GHz）；1 V/m（2.0 GHz 至 2.7 GHz）
• IEC61000-4-4:2004/EN61000-4-4：1 kV 电源线；IEC61000-4-5:2001/EN61000-4-5：0.5 kV（相-中性点电压）、1 kV（相-地电压）、1 kV（中性点-地电压）
• IEC61000-4-6:2003/EN61000-4-6：3 V，0.15 至 80 MHz；IEC61000-4-11:2004/EN61000-4-11：电压跌落 半周期/1 周期降至 0% UT、25 周期降至 70% UT；短时断电 250 周期内 0% UT
• 安全规范：IEC61010-1:2010 (Third Edition)/EN 61010-1:2010；UL61010-1:2012 R4.16 and CAN/CSA-C22.2 NO. 61010-1-12+ GI1+ GI2
• 环境可靠性：样品根据 RIGOL 可靠性测试规范进行类型测试和验证，测试方法符合 GB/T6587 2 类标准和 MIL-PRF-28800F 3 类标准
外形尺寸、重量与校准间隔
• 尺寸（宽 × 高 × 深）：358.1 mm × 214.8 mm × 121.4 mm
• 重量：5 kg
• 推荐校准间隔：18 个月
输入输出
• 射频输入：阻抗 50 Ω（标称值）；连接器 N 型阴头（仅适用于 RSA6085/RSA6140 型号仪器）；3.5 mm 阳头（仅适用于 RSA6265 型号仪器）
• 跟踪源输出：阻抗 50 Ω（标称值），连接器 N 型阴头

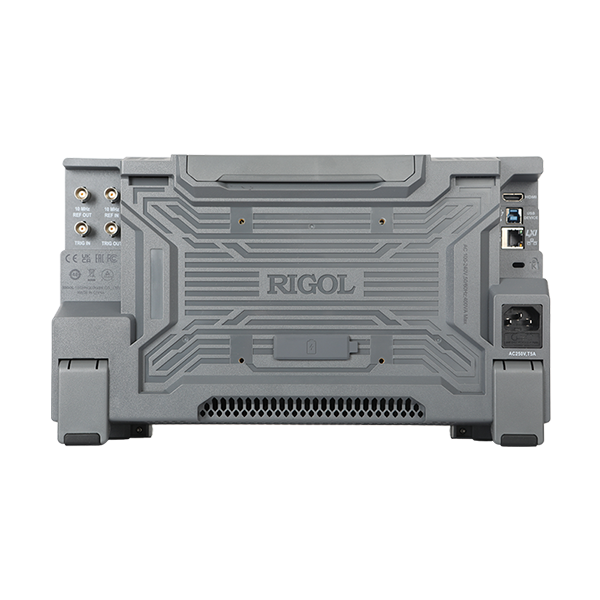

• 内部参考：频率 10 MHz，输出电平 +3 dBm 至 +10 dBm（+7 dBm 典型值），阻抗 50 Ω（标称值），连接器 BNC 阴头
• 外部参考：频率 10 MHz ± 10 ppm，输入电平 0 dBm 至 +10 dBm，阻抗 50 Ω（标称值），连接器 BNC 阴头
• 触发输入：阻抗 ≥1 kΩ（标称值），连接器 BNC 阴头，电平 3.3 V TTL 电平
• 触发输出：阻抗 50 Ω（标称值），连接器 BNC 阴头，电平 3.3 V TTL 电平
• USB Host：连接器 USB Type-A (Standard)，协议 3.0 版；USB Device：连接器 USB Type-B (Standard)，协议 3.0 版
• LAN：连接器 100/1000 Base-T，RJ-45，协议 LXI Core 2011 Device；HDMI：连接器 A 插头，协议 HDMI 1.4
订货信息与保修期

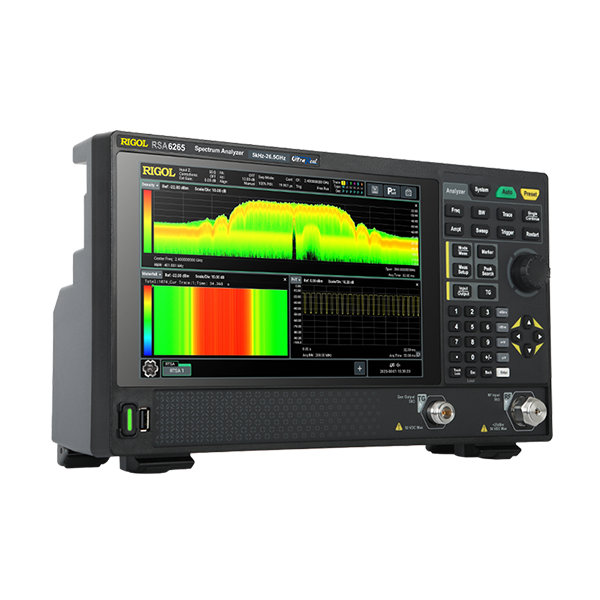

• 主机型号：实时频谱分析仪 RSA6085（5 kHz ~ 8.5 GHz）、RSA6140（5 kHz ~ 14 GHz）、RSA6265（5 kHz ~ 26.5 GHz）
• 标配附件：电源线
• 选件：矢量信号分析应用软件 RSA6000-VSA、EMI 测量应用软件 RSA6000-EMI、模拟解调应用软件 RSA6000-ADM、前置放大器 8.5 GHz RSA6000-P08、14 GHz RSA6000-P14、26.5 GHz RSA6000-P26、200 MHz 分析带宽 RSA6000-B200、200 MHz 实时带宽 RSA6000-RB200、高级测量套件 RSA6000-AMK、8.5 GHz 跟踪源输出 RSA6000-T08
• 选配附件：射频通用配件包 DSA Utility Kit、射频转接器配件包 RF Adaptor Kit、RF CATV Kit、RF Attenuator Kit、30 dB 高功率衰减器 ATT03301H、N 阳头-N 阳头射频线缆 CB-NM-NM-75-L-12G、N 阳头-SMA 阳头射频线缆 CB-NM-SMAM-75-L-12G、近场探头 NFP-3、USB 数据线 CB-USBA-USBB-FF-150
• 保修期：主机保修 3 年，不包括附件
• 选件订购及安装流程：根据使用需求向 RIGOL 销售人员下单购买相应功能选件并提供仪器主机序列号；工厂接收到选件订单后邮寄纸质软件产品授权证书；使用授权证书中的软件密匙及仪器主机序列号在 RIGOL 官方网站注册，获得选件授权码和授权文件；通过 SCPI 选件安装命令进行选件安装
本页技术指标整理自普源精电 RSA6000 系列数据手册，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 RSA6000 系列实时频谱分析仪 产品介绍页。
onetest仪器资源库 · 普源精电 RSA6000 系列实时频谱分析仪 详细指标
全部
厂家联系方式
客服热线：400 620 0002
Email：info-cn@rigol.com
官网：www.rigol.com
华北区（代理商）
北京神州技测科技有限公司 86-10-84926100
北京神州衡测科技有限公司
北京市华联仪器仪表销售服务有限公司 86-10-66172588
北京兴海联科技开发有限公司 86-10-62612170
北京东方中科集成科技股份有限公司 010-68715566
北京中科浩电科技有限公司
天津市中环科仪科技发展有限公司 86-22-87894922 13920607893
北京嘉兆华明电子科技有限公司
东北区（代理商）
沈阳晶恒永创仪器设备有限公司 86-24-88590871
沈阳贝海瀛科技有限公司 400-071-0031/15942096788
哈尔滨市爱思电子有限公司 0451- 51181673 /51181674 /51181675/ 51181676
上德自动化（大连）有限公司
华东区（代理商）
神州技测（上海）电子科技有限公司 021-50301927
上海广道电子有限公司 021-54357680 13601697484
上海伊测电子科技有限公司 021-53088879 / 53088897 / 53088697
上海昊伦电子科技有限公司 86-021-64262068
上海尼博电子科技有限公司 13818362325
青岛神州衡测科技有限公司 0532-80632739/18653206420
苏州众业电子有限公司 86-512-65090040
南京燎宇电子有限责任公司 025-84893474
南京雷润信息科技有限公司 25-8660 4379
杭州锐进电子有限公司 86-0571-86973891
杭州力禾电子仪器有限公司 86-571-85357135
杭州杨中电子仪器设备有限公司 86-571-88009372
杭州捷孚电子技术有限公司 13958067954
安徽绿扬电子仪器有限公司 0551-63612115
合肥瑞测电子科技有限公司 0551-63660173
合肥新普仪测科技有限公司 0551-65177518,65177528
福州海峡运通电子科技有限公司 0591-87117768 0591-87117758
青岛鲁芯仪器有限公司 0532-80669058
山东中佳浩天科技有限公司 0532-57730288
电计贸易（上海）有限公司
无锡市万测科技有限公司 0510-82711742
南京桔红自动化科技有限公司
南京昊讯拓电子科技有限公司 13675113232
与时（山东）电子有限公司
合肥君普电子设备有限公司 18196526126
Denkei电计贸易（上海）有限公司 021-34293340
华中区（代理商）
曲尺技术(武汉)有限公司 027－87771662 / 15377622261
湖北鑫合欣科技有限公司 86-27-87538900
武汉神州技测科技有限公司 027-63497069
湖南锐格电子科技有限公司 0731-85150838
湖南湘科力创信息科技有限公司 0731-82194331 13297311688
华南区（代理商）
广州市中普电子有限公司 86-20-84228832
神州技测（深圳）科技有限公司 86-755-22200314
深圳市腾瑞达科技有限公司 0755-82909234
深圳市兴力高电子科技有限公司 86-755-29126662
深圳市易星标技术有限公司 0755-86572858
亿佰科技(深圳)有限公司 18923795290
深圳市精睿领先科技有限公司 0755-27889552
广州普庆电子科技有限公司 020-22127899
深圳市仪表世界连锁店有限公司 0755-83014695
深圳市零式未来科技有限公司 132 6717 5598/0755-83014695
深圳市汤鸣科技有限公司 400-8810-816
西南区（代理商）
成都虹威科技有限公司 15828202898 | 028-85363498
成都中科川佳科技有限公司 028-83255232
成都安诚迅飞电子科技有限公司 028-86027579
重庆红华仪器仪表有限公司 86-23-63533830
中科天衡（成都）科技有限公司
西北区（代理商）
陕西成和电子科技有限公司 029-88855108
陕西飞创腾达电子科技有限公司 029-85366100
西安安泰测试设备有限公司 029-88353093
兰州启东科技有限公司 13609356833
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
