普源精电 · RIGOL

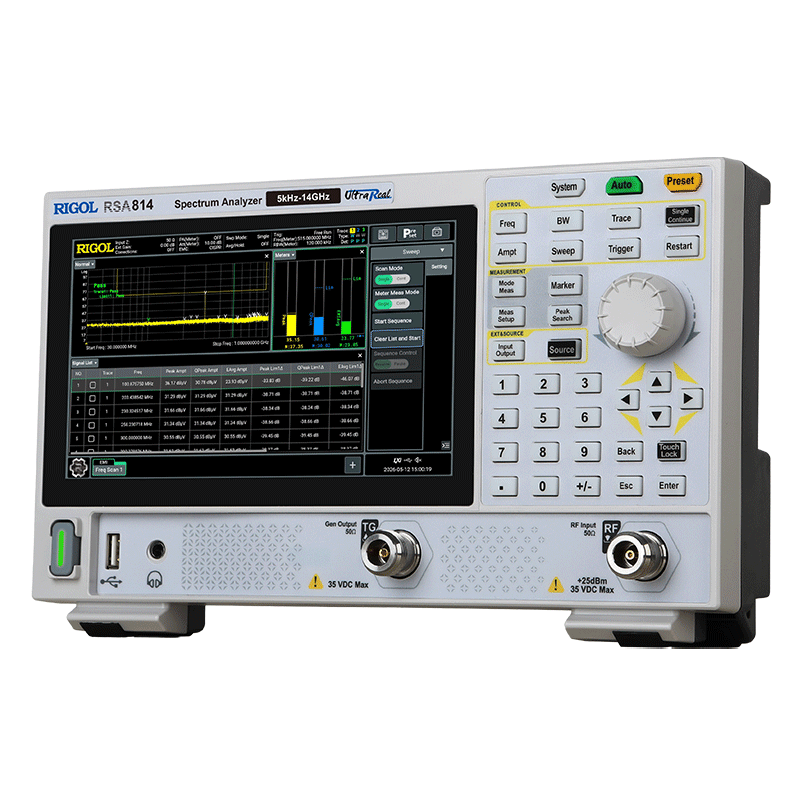

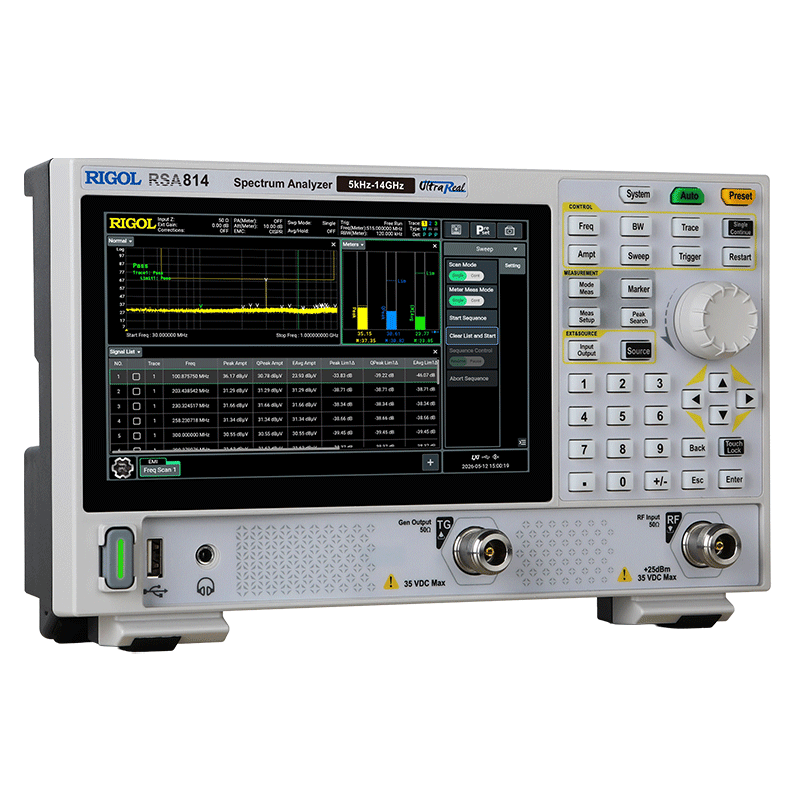

RSA800 系列实时频谱分析仪
频率覆盖 5 kHz ~ 14 GHz · 3 个型号（4.5 / 8.5 / 14 GHz）· 最大分析带宽 40 MHz · 最大实时带宽 40 MHz · DANL 低至 –168 dBm（前置放大器开）· 1 GHz 相噪 < –110 dBc/Hz @10 kHz · TOI +20 dBm（典型值）· 7 英寸多点触控屏 · 内置跟踪源
产品简介
RSA800 系列是普源精电推出的 实时频谱分析仪，面向电子研发、教学科研与个人爱好者，在同价位段同时具备 40 MHz 实时带宽与前置放大器标配、优异剩余响应、7 英寸多点触屏与标准 SCPI 指令集。三个型号按频率上限区分：RSA804（5 kHz~4.5 GHz）、RSA808（5 kHz~8.5 GHz）、RSA814（5 kHz~14 GHz），可打通蜂窝、Wi-Fi、卫星 C/Ku 波段与短距通信等多频段频谱测试。
核心指标方面，1 GHz 处相位噪声在 10 kHz 偏移下优于 –110 dBc/Hz（典型值 –112 dBc/Hz），1 MHz 偏移优于 –120 dBc/Hz、10 MHz 偏移典型值 –130 dBc/Hz；显示平均噪声电平（DANL，归一化到 1 Hz）在前置放大器关闭时为 –140 dBm、开启时低至 –168 dBm（100 MHz~4.5 GHz，典型值）；三阶交调截断点（TOI）1 GHz 处 +20 dBm（典型值），二次谐波截断点 +45 dBm。分辨率带宽与视频带宽均为 1 Hz~10 MHz（1-3-10 步进），扫描点数 101~100001、默认 801。
测量应用覆盖扫频测量（GPSA）、实时测量（RTSA）、矢量信号分析（VSA）、EMI 测量（EMI）、模拟解调（ADM）与相位噪声测量（PNOISE），其中扫频与实时模式标配，其余四项为选配。前面板集成 RF Input 与 Gen Output 跟踪源（100 kHz~14 GHz，–40 dBm ~ 0 dBm），可扩展模拟调制分析、矢量信号分析、EMI 预测试等测量应用，让「既要便携、又要软件齐全」的客户有了完整解决方案。整机尺寸 265.35 mm × 161.75 mm × 77.38 mm、重 1.9 kg，采用 Type-C 供电（DC 20 V / 5 A，功耗 50 W 典型值）并支持充电宝供电，便于移动测试；接口提供 USB Host/Device、LAN（100/1000 Base-T，LXI Core 2011 Device）与 HDMI 1.4。
核心参数
• 型号与频率范围：RSA804 为 5 kHz~4.5 GHz；RSA808 为 5 kHz~8.5 GHz；RSA814 为 5 kHz~14 GHz
• 幅度范围：DANL 至 +20 dBm（fc ≥ 10 MHz）
• 最大分析带宽：40 MHz；最大实时带宽 40 MHz（100 MHz < f ≤ 14 GHz；5 kHz ≤ f ≤ 100 MHz 时为 20 MHz）
• 显示平均噪声电平（DANL，归一化 1 Hz）：前置放大器关 100 kHz~4.5 GHz 时 <–140 dbm="">–168 dBm）
• 1 GHz 相位噪声：10 kHz 偏移 <–110 dbc="">
• 分辨率带宽（RBW）：1 Hz ~ 10 MHz，1-3-10 步进；视频带宽（VBW）1 Hz ~ 10 MHz；RBW 精度 10 MHz 时<10%、1 hz="">
• 三阶交调截断点（TOI）：1 GHz 处 +18 dBm，+20 dBm（典型值）；4.5~8.5 GHz 为 +14 dBm（典型值 +16 dBm）；8.5~14 GHz 为 +12 dBm（典型值 +14 dBm）
• 二次谐波截断点（SHI）：10 MHz~2.25 GHz 为 +45 dBm；2.25~4.25 GHz（RSA808/RSA814）为 +45 dBm；4.25~7 GHz（RSA814）为 +30 dBm
• 绝对幅度精度：<0.3 db="">
• 前置放大器：频率范围 1 MHz~4.5/8.5/14 GHz（按型号），增益 25 dB（标称值）
• 跟踪源输出：频率范围 100 kHz~4.5/8.5/14 GHz（按型号）；输出电平 –40 dBm ~ 0 dBm，分辨率 1 dB；输出平坦度相对于 50 MHz 为 –3 dB（标称值）
• 显示：7 英寸电容多点触摸屏，1024 × 600，24 位真彩；显示点数 801，迹线 6 条
• 接口：USB Host（Type-A，USB 2.0）、USB Device（Type-B，USB 2.0）、LAN（100/1000 Base-T RJ-45，LXI Core 2011 Device）、HDMI 1.4（A 插头）
• 供电与机械：Type-C 供电接口（DC 20 V / 5 A），功耗 50 W（典型值）；265.35 mm（宽）× 161.75 mm（高）× 77.38 mm（深），重 1.9 kg

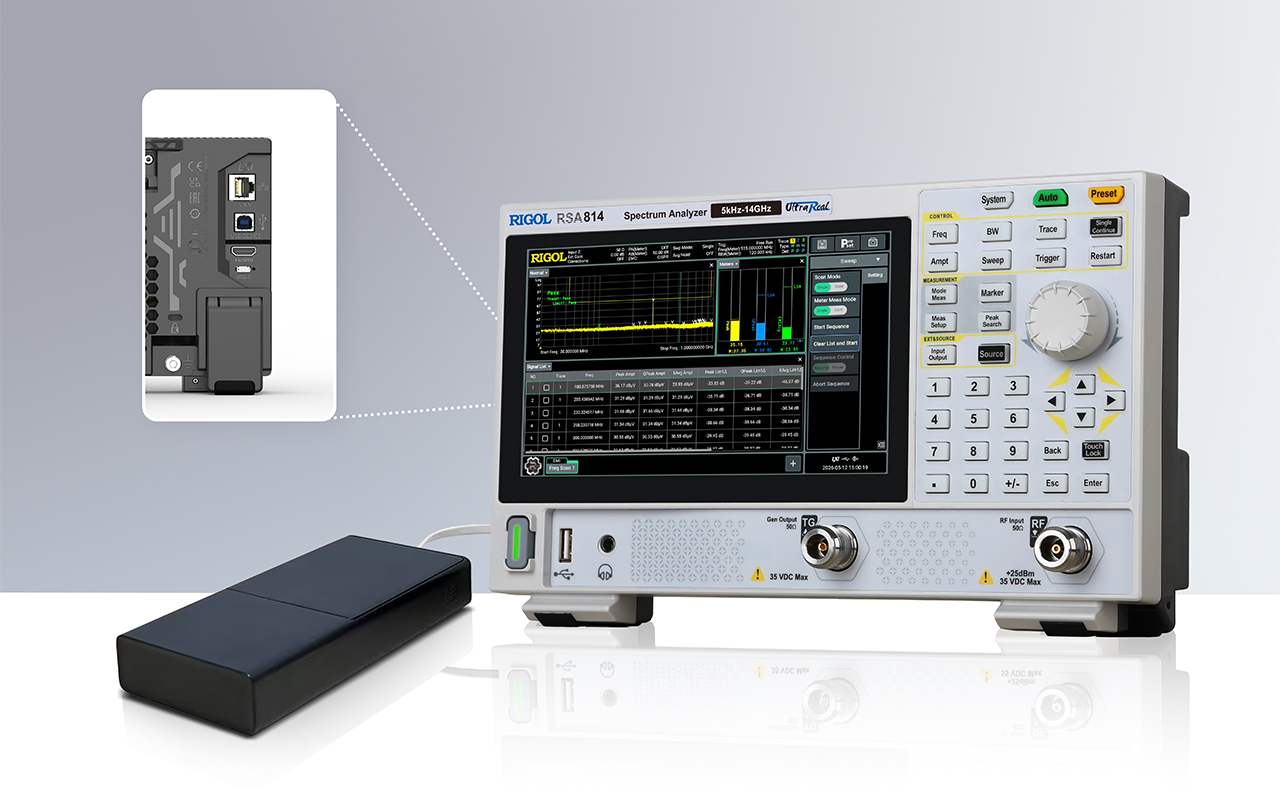

标准Type-C PD供电
轻巧又强大
产品特性
扫频与实时分析
• 支持扫频测量（GPSA）与实时测量（RTSA）两种标配工作模式，可扩展矢量信号分析（VSA）、EMI 测量（EMI）、模拟解调（ADM）与相位噪声测量（PNOISE）应用
• 实时带宽最大 40 MHz，全幅度精度 100% POI；40 MHz 扫宽下使用不同分辨率带宽时 100% POI 最短信号持续时间为 5.620 μs~25.005 μs

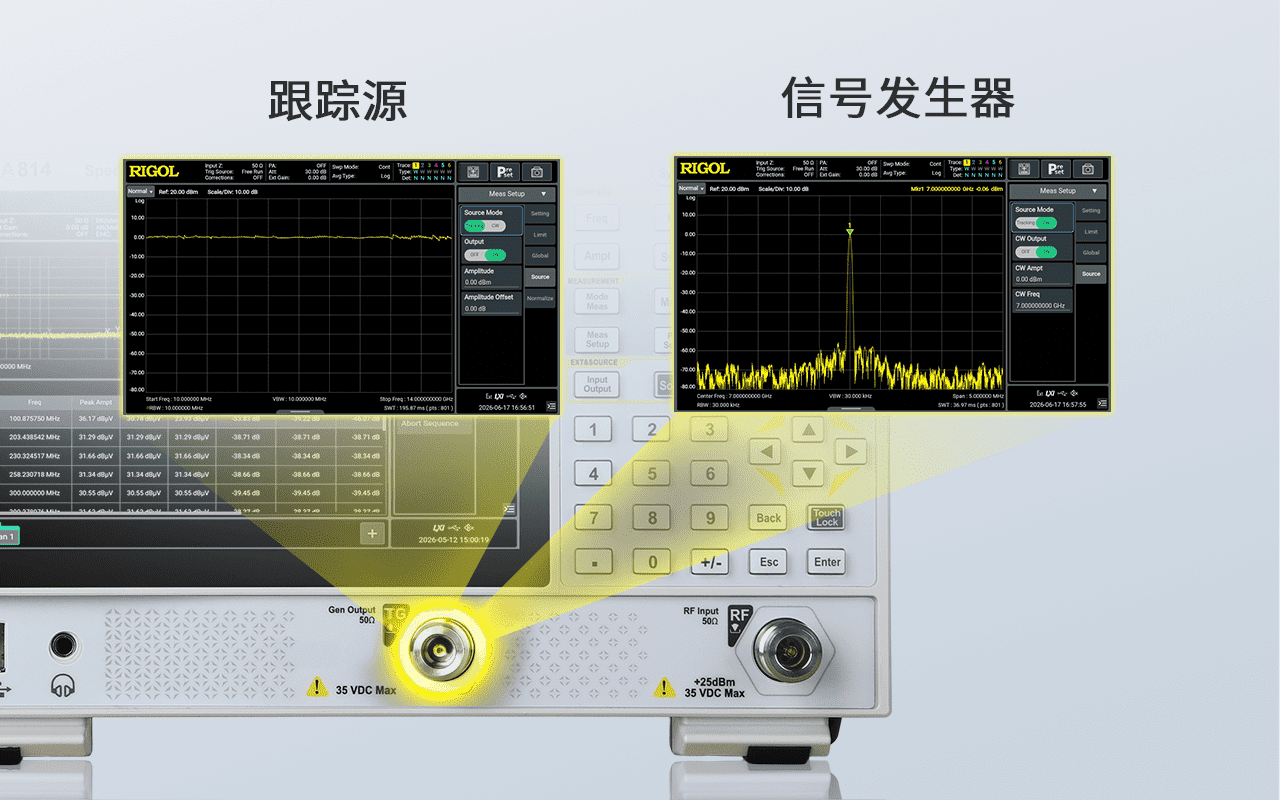

顶配变标配

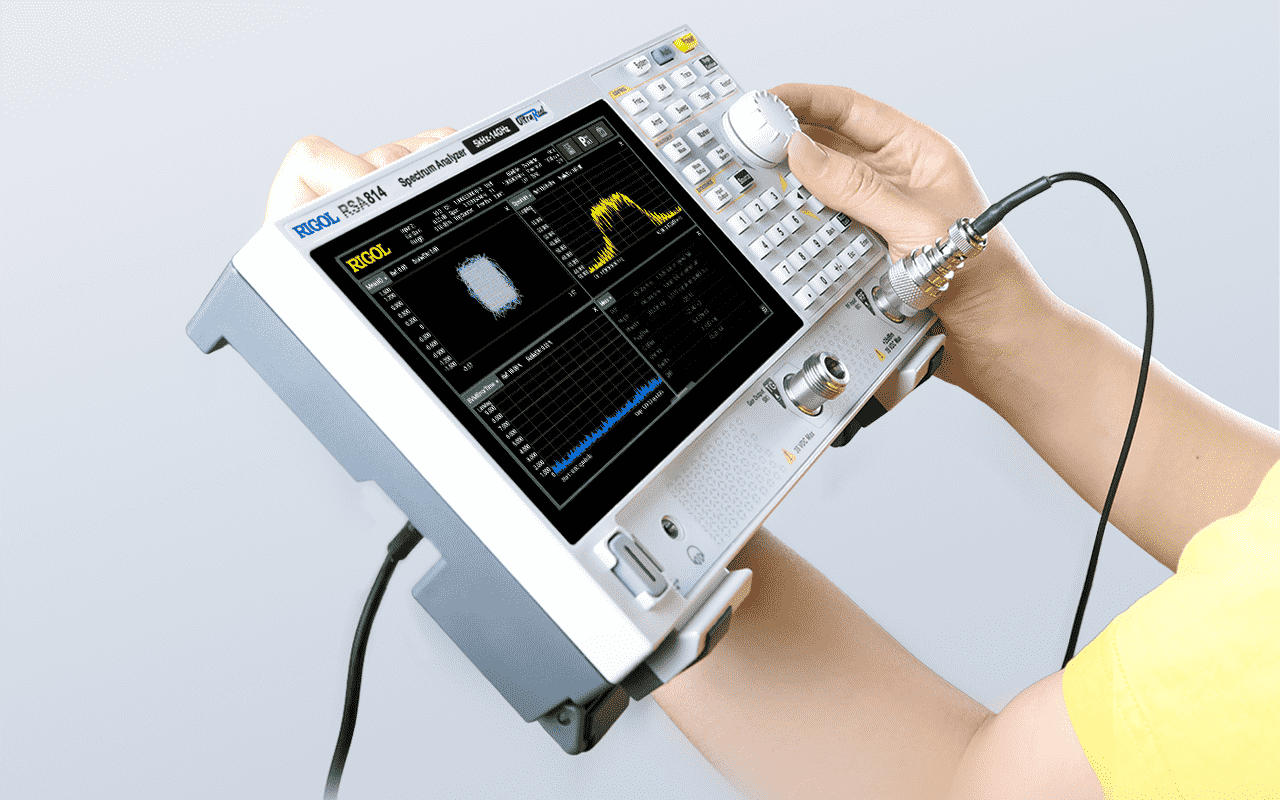

实时调节，无缝捕获信号
• RTSA 提供概率密度显示（概率范围 0~100%，步进 0.1%，最小扫宽 5 kHz，持续时间 32 ms~10 s）、光谱图（最大采集量 10000，被颜色覆盖的动态范围 200 dB）与 PVT（最小捕获时间 100 μs、最大 40 s）
• 频率模板触发（FMT）：触发源为自由、外触发、中频功率（时域）与频率掩模；触发视图支持密度谱、光谱、常规；触发分辨率 0.5 dB
噪声与动态范围
• 优异的显示平均噪声电平：前置放大器关闭时 100 kHz~4.5 GHz 段优于 –140 dBm（典型值 –143 dBm）；前置放大器打开时 100 MHz~4.5 GHz 段优于 –165 dBm（典型值 –168 dBm）
• 出色的相位噪声性能：1 GHz 处 10 kHz 偏移下优于 –110 dBc/Hz（典型值 –112 dBc/Hz）

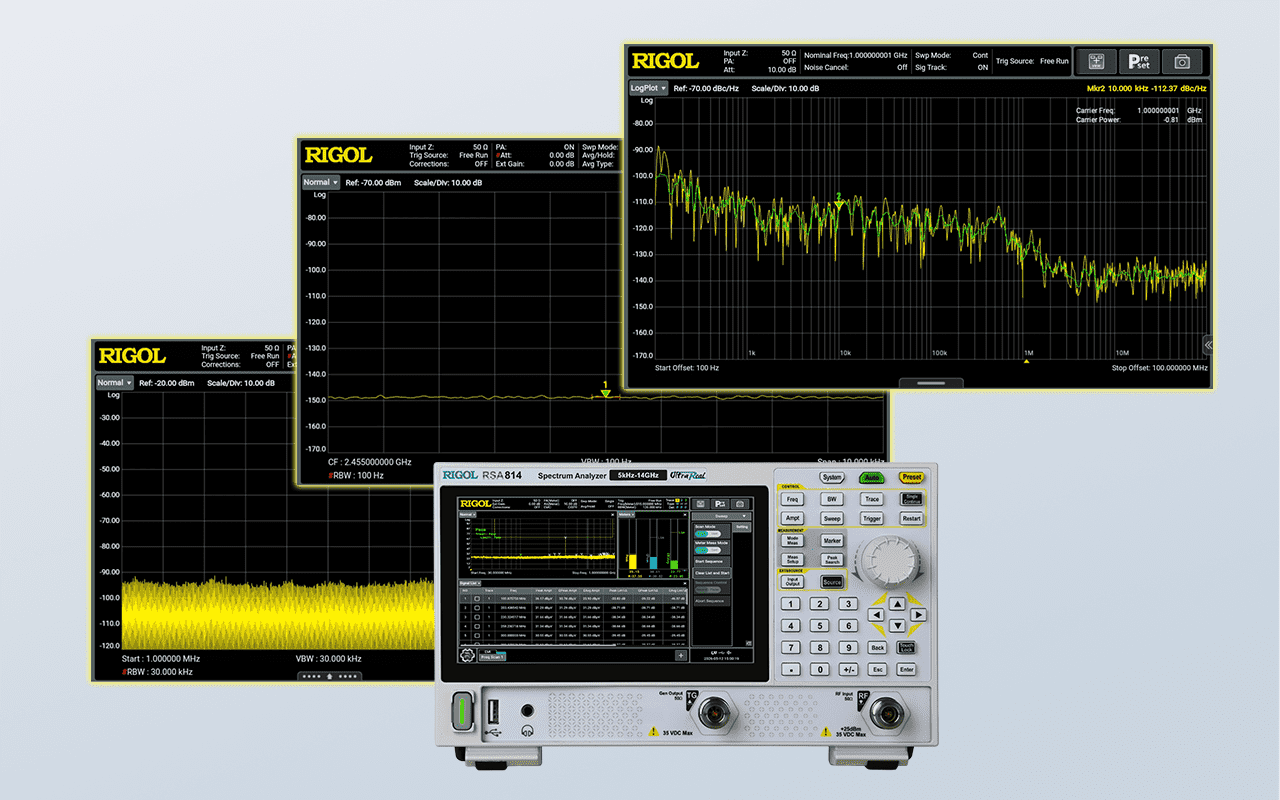

优异射频，无惧严苛考验
• 优越的无杂散动态范围：剩余响应 <–100 dbm="">
• 高精度的幅度测量误差：fc=50 MHz 时绝对幅度不确定度<0.3 db="">
矢量信号分析与解调
• VSA 应用支持最大 40 MHz 分析带宽，最大采样率 51.15 MSa/s，捕获过采因子 4/8/16，捕获长度最大 4096
• 调制格式覆盖 FSK（2FSK/4FSK/8FSK）、MSK、PSK（BPSK/QPSK/OQPSK/DQPSK/π/4-DQPSK/8PSK/D8PSK/π/8-D8PSK）、QAM（16/32/64/128/256/512/1024QAM）、ASK（2ASK/4ASK）与 APSK（16APSK/32APSK）
• 预设标准含 GSM、NADC、WCDMA、PDC、PHP(PHS)、Bluetooth、WLAN(802.11b)、ZIGBEE 868M/915M/2450M、TETRA、DECT、APCO-25
• QPSK 剩余矢量幅度误差（EVM RMS）：码率 100 ksps 时<0.8%、1 msps="">
• ADM 应用支持 AM（调制速率 20 Hz~100 kHz，调制深度 5%~95%）、FM（调制速率 20 Hz~200 kHz，频率偏移 20 Hz~400 kHz）与 PM（调制速率 50 Hz~50 kHz，角度偏移 0.2~100 rad）

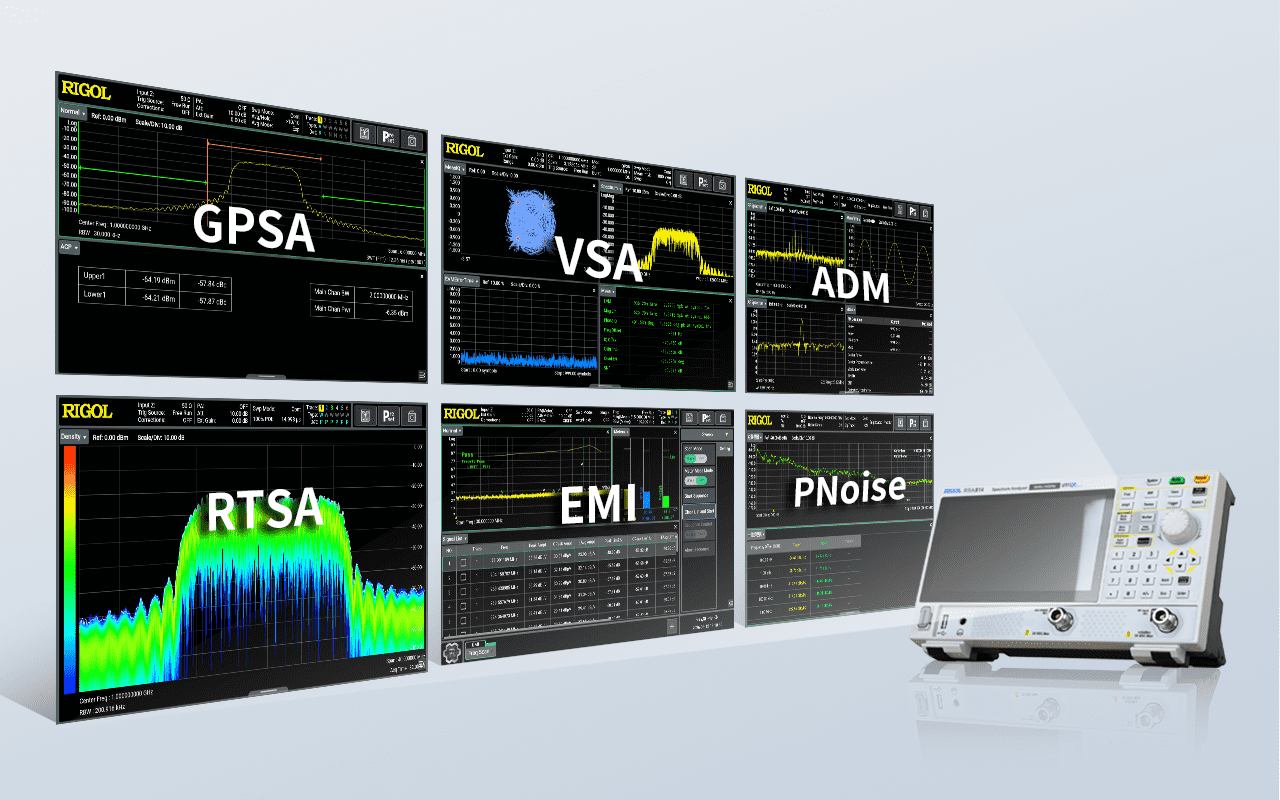

丰富测量应用
EMI 预测试与接口
• EMI 分辨率带宽 –3 dB 为 100 Hz~10 MHz（1-3-10 步进）、–6 dB 为 200 Hz/9 kHz/120 kHz/1 MHz；检波器含正峰值、负峰值、电压平均、准峰值、EMI 平均、RMS 平均
• EMI 主要特点：CISPR 16-1-1 检波器、CISPR 16-1-1 带宽、对数和线性显示信号表、扫描表同时检波、自动限制线测试光标测量、限制线差值、测量报告生成
• 前面板集成 RF Input（N 型阴头，50 Ω）与 Gen Output 跟踪源（N 型阴头，50 Ω），内置 10 MHz 参考输出与外参考输入（均为 BNC 阴头）
• 支持通过多窗口同时显示多种测量值；支持标准 SCPI 指令，具备良好的系统扩展能力，可通过多种数字和模拟输出接口实现测试系统集成及二次开发

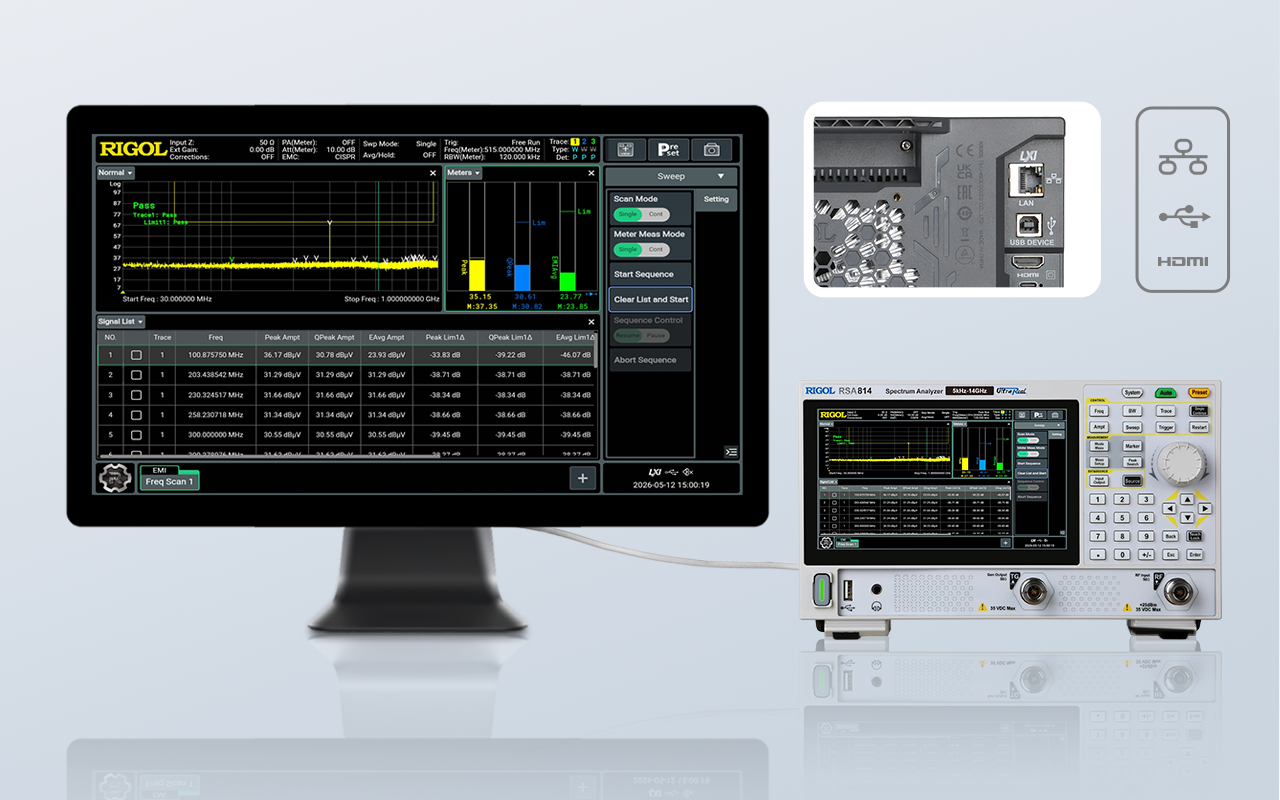

标配USB/LAN/HDMI接口
• 整机小巧便于携带，Type-C 供电并支持充电宝供电，适用于实验室、教学及现场测试环境

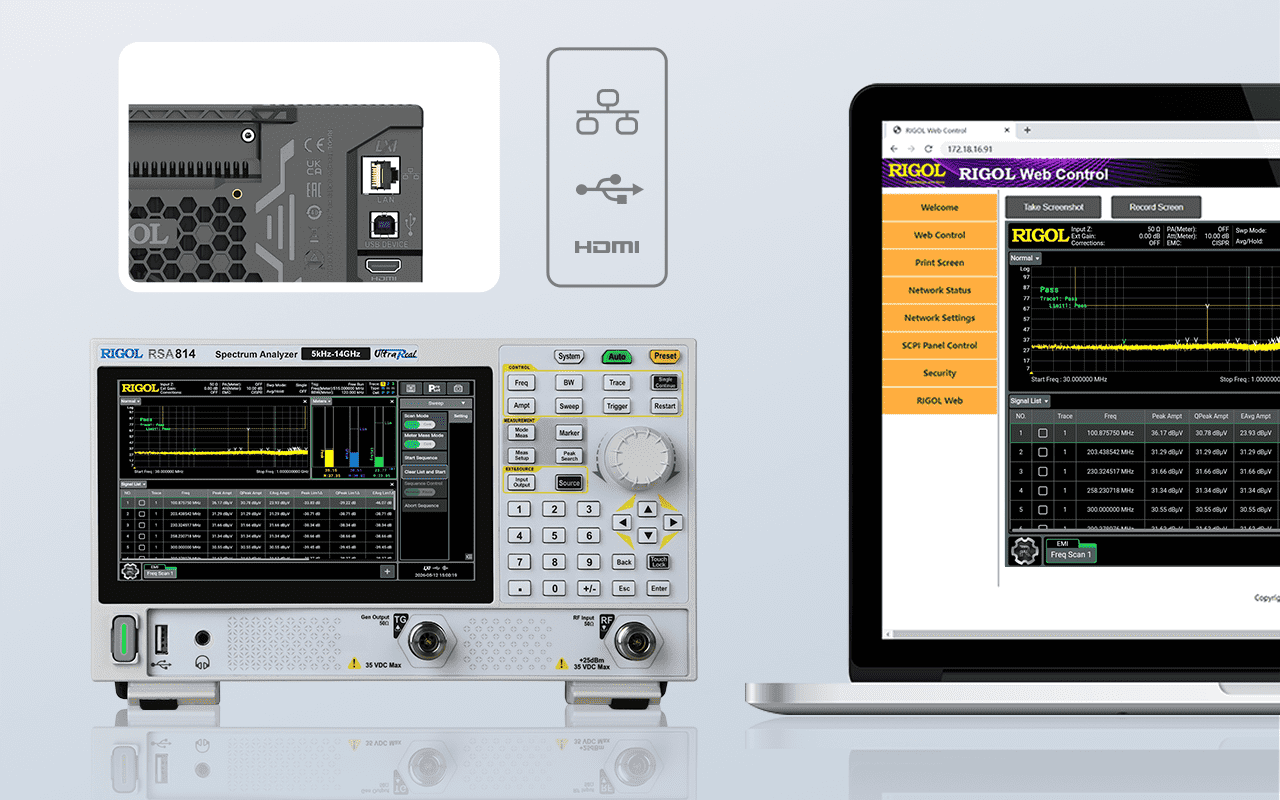

Webcontrol网页控制
典型应用
• 无线通信设备的研发、生产与维护测试
• 汽车电子与车载雷达的频谱与杂散测试
• 物联网（IoT）短距通信模块的发射机测试
• EMI 预测试与电磁兼容摸底（配合 EMI 应用与近场探头）
• 教学科研中的频谱、调制与矢量信号分析
• 卫星 C/Ku 波段与短距通信的多频段测试
• 现场与移动测试（支持充电宝供电）
型号与配置
• RSA804：实时频谱分析仪，5 kHz ~ 4.5 GHz
• RSA808：实时频谱分析仪，5 kHz ~ 8.5 GHz
• RSA814：实时频谱分析仪，5 kHz ~ 14 GHz
• 标配附件：符合所在国标准的电源适配器
• 选件：矢量信号分析应用软件 RSA800-VSA、EMI 测量应用软件 RSA800-EMI、模拟解调应用软件 RSA800-ADM、高级测量套件 RSA800-AMK（包括时域功率、邻道功率、多通道功率、占用带宽、载噪比、谐波失真、三阶互调失真）、相噪测量应用软件 RSA800-PNOISE
• 选配附件：射频通用配件包 DSA Utility Kit、射频转接器配件包 RF Adaptor Kit、RF CATV Kit（含 50 Ω 至 75 Ω 适配器 2 件）、RF Attenuator Kit（含 6 dB 衰减器 1 件、10 dB 衰减器 2 件）、30 dB 高功率衰减器 ATT03301H（最大功率 100 W）、近场探头 NFP-3、USB 数据线 CB-USBA-USBB-FF-150、射频线缆
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 RSA800 系列实时频谱分析仪 详细指标页。
onetest仪器资源库 · 普源精电 RSA800 系列实时频谱分析仪
普源精电 · RIGOL
RSA800 系列实时频谱分析仪 · 详细指标
性能指标综述 · 工作模式与型号 · 所有工作模式 · GPSA 模式（频率/相噪/带宽/幅度/失真/杂散/扫描/触发/跟踪源）· RTSA 应用 · VSA 应用 · EMI 应用 · ADM 应用 · 一般技术规格 · 电源 · 环境 · 电磁兼容与安全 · 外形尺寸 · 输入输出 · 订货信息与保修期
产品简介
本页收录 RSA800 系列实时频谱分析仪的全部技术参数，数据整理自普源精电官方数据手册。系列含 RSA804（5 kHz~4.5 GHz）、RSA808（5 kHz~8.5 GHz）、RSA814（5 kHz~14 GHz）三个型号。
技术指标适用条件为：仪器处于校准周期内，在 0℃ 至 40℃ 温度环境下存放至少两小时，并且预热 40 分钟。若无另行说明，手册中的数据均为包含测量不确定度的技术指标；除跟踪源指标外，所列为跟踪源关闭情况下的指标。
技术指标
性能指标综述
• RSA804 频率范围：5 kHz ~ 4.5 GHz；RSA808：5 kHz ~ 8.5 GHz；RSA814：5 kHz ~ 14 GHz
• 幅度范围：DANL 至 +20 dBm
• 1 GHz 相位噪声（10 kHz 偏移）：<–110 dbc="">
• 1 GHz 显示平均噪声电平（DANL，归一化到 1 Hz）：–145 dBm（典型值，前置放大器关闭）；–168 dBm（典型值，前置放大器打开）
• 分辨率带宽（RBW）：1 Hz ~ 10 MHz；视频带宽（VBW）：1 Hz ~ 10 MHz
• 三阶截获点（TOI）1 GHz：+20 dBm（典型值）
• 最大分析带宽：40 MHz；最大实时带宽：40 MHz
• 测量功能：扫频测量（GPSA）、实时测量（RTSA）、矢量信号分析应用（VSA）、EMI 测量应用（EMI）、模拟解调应用（ADM）、相位噪声测量应用（PNOISE）
• 跟踪源输出功率：–40 dBm ~ +0 dBm
• 外形尺寸 265.35 mm × 161.75 mm × 77.38 mm；接口 LAN、USB、HDMI；屏幕 7 英寸 1024 × 600 高清触控显示屏；程控支持标准 SCPI 指令
工作模式与型号
• 扫频模式（GPSA）：RSA804 / RSA808 / RSA814 均标配
• 实时模式（RTSA）：RSA804 / RSA808 / RSA814 均标配
• 矢量信号分析应用（VSA）、EMI 测量应用（EMI）、模拟解调测量应用（ADM）、相位噪声测量应用（PNOISE）：三个型号均为选配
所有工作模式 — 频率与内部基准
• 频率范围：RSA804 为 5 kHz ~ 4.5 GHz；RSA808 为 5 kHz ~ 8.5 GHz；RSA814 为 5 kHz ~ 14 GHz
• 内部基准频率：10 MHz
• 基准精度：–[(距最后一次校准的时间 × 老化率) + 温度稳定性 + 校准精度]；初始校准精度 1 ppm
• 温度稳定性：0℃ 至 40℃（基准为 25℃）<0.5 ppm="">
GPSA 模式 — 频率
• 光标频率分辨率：扫宽/(扫描点数 − 1)
• 光标频率不确定度：±（光标频率读数 × 基准频率精度 + 1% × 扫宽 + 10% × 分辨率带宽 + 光标频率分辨率）
• 频率计数器（RBW = 1 kHz，Freq = 1 GHz）：计数器分辨率最大 1 Hz；计数器不确定度 ±（光标频率读数 × 基准频率精度 + 计数器分辨率）
• 频率扫宽范围：0 Hz、10 Hz 至仪器的最大频率；分辨率 2 Hz；不确定度 –[0.1% × 扫宽 + 扫宽/(扫描点数 − 1)]
GPSA 模式 — 单边带相位噪声与剩余调频
• 单边带相位噪声（20℃ 至 30℃，fc = 1 GHz，抽样检波）：1 kHz 偏移 <–100 dbc="">
• 剩余调频（20℃ 至 30℃，RBW = VBW = 1 kHz）：<10 hz="">
GPSA 模式 — 带宽
• 分辨率带宽（–3 dB）：1 Hz 至 10 MHz，步进为 1-3-10（「扫描类型」设置为「精确」）
• RBW 精度：10 MHz 时<10%；1 hz="">
• 分辨率滤波器形状因子（60 dB : 3 dB）：≤5（标称值）
• 视频带宽（–3 dB）：1 Hz 至 10 MHz，步进为 1-3-10
• 分辨率带宽（–6 dB）：200 Hz、9 kHz、120 kHz、1 MHz
GPSA 模式 — 幅度与显示电平
• 测量范围（fc ≥ 10 MHz）：显示平均噪声电平（DANL）至 +20 dBm
• 最大安全输入电平：直流电压 35 V；连续波射频功率 +20 dBm（衰减器 = 30 dB、前置放大器关）或 –10 dBm（衰减器 = 30 dB、前置放大器开）
• 最大损坏电平：连续波射频功率 +25 dBm
• 显示电平 对数刻度：1 dB 至 200 dB；线性刻度 0 至参考电平
• 显示点数 801；迹线个数 6；检波方式：标准、正峰值、负峰值、抽样、RMS 平均、电压平均、准峰值、EMI CISPR
• 迹线功能：清除写入、最大保持、最小保持、平均、查看、关闭
• 刻度单位：dBm、dBmV、dBuV、nV、uV、mV、V、pW、nW、uW、mW、W、mA、uA、A
GPSA 模式 — 频率响应与衰减
• 频率响应（前置放大器关，衰减器 10 dB，相对于 50 MHz，20℃~30℃）：9 kHz
• 频率响应（前置放大器开，衰减器 0 dB，相对于 50 MHz，20℃~30℃）：1 MHz
• 输入衰减误差：设置范围 0 dB 至 30 dB，步进 2 dB；切换不确定度（Fc = 50 MHz，相对于 10 dB，前置放大器关闭，20℃~30℃）<0.3 db="">
• 绝对幅度精度不确定度（fc = 50 MHz，峰值检波器，前置放大器关，衰减器 10 dB，输入 –10 dBm，20℃~30℃）：<0.3 db="">
• 参考电平范围：对数刻度 –170 dBm 至 +20 dBm（步进 0.01 dB）；线性刻度 707 pV 至 2.24 V（0.11%（0.01 dB）分辨率）
• 分辨率带宽切换不确定度（「扫描类型」设置为「精确」，相对于 30 kHz 的 RBW）：1 Hz 至 1 MHz<0.1 db="">
GPSA 模式 — 前置放大器与电平测量
• 前置放大器频率范围：RSA804 为 1 MHz~4.5 GHz；RSA808 为 1 MHz~8.5 GHz；RSA814 为 1 MHz~14 GHz；增益 25 dB（标称值）
• 电平测量不确定度（95% 置信度，S/N >20 dB，RBW 与 VBW 均为 1 kHz，前置放大器关，衰减器 10 dB，–50 dBm<输入电平≤0 dbm="">10 MHz，20℃~30℃）：10 MHz
• 射频输入 VSWR（衰减器设置 ≥10 dB，前置放大器关）：10 MHz≤f≤4.5 GHz<1.5；4.5 ghz="">
GPSA 模式 — 失真与杂散响应
• 二次谐波截断点（SHI，输入信号电平 –20 dBm，衰减器 0 dB，前置放大器关）：10 MHz≤f≤2.25 GHz 为 +45 dBm（三型号）；2.25 GHz
• 三阶交调截断点（TOI，双音间隔 200 kHz、幅度 –20 dBm，衰减器 0 dB，前置放大器关）：10 MHz≤f≤4.5 GHz 为 +18 dBm（典型值 +20 dBm）；4.5 GHz
• P1dB（1 dB 增益压缩，双音测试，fc≥50 MHz，衰减器 0 dB，前置放大器关）：0 dBm（标称值）
• 剩余响应（输入端口接 50 Ω 负载，衰减器 0 dB，20℃~30℃）：<–100 dbm="">
• 中频馈通：<–100 dbc="">1 kHz）：<–60 dbc="">
• 输入相关杂散（混频器电平 –30 dBm）：<–90 dbc="">
GPSA 模式 — 扫描与触发、跟踪源
• 扫描时间：扫宽 ≥10 Hz 时为 1 ms 至 4000 s；零扫宽时为 1 µs 至 6000 s
• 扫描时间不确定度：扫宽 ≥10 Hz、RBW ≥1 kHz 时 5%（标称值）；零扫宽（扫描时间设置值 >1 ms）5%（标称值）
• 扫描模式：连续、单次；扫描点数 EMI 模式 101 to 100001（默认 801），其他模式 101 to 100001（默认 801）
• 触发源：自由、外触发、视频；触发延迟 扫宽 ≥10 Hz 时 0 ms 至 500 ms、零扫宽时 –150 ms 至 500 ms；触发延迟分辨率 0.1 µs
• 跟踪源输出：频率范围 RSA804 为 100 kHz~4.5 GHz、RSA808 为 100 kHz~8.5 GHz、RSA814 为 100 kHz~14 GHz；输出电平范围 –40 dBm 至 0 dBm；输出电平分辨率 1 dB；输出平坦度（相对于 50 MHz）–3 dB（标称值）
RTSA 应用
• 实时带宽（Max.）：5 kHz ≤ f ≤ 100 MHz 时为 20 MHz；100 MHz < f ≤ 14 GHz 时为 40 MHz
• 全幅度精度 100% POI；幅度分辨率 0.01 dB；频点 801；采集时间（最大采样率）≥100 µs
• 100% POI 时的最短信号持续时间（使用不同分辨率带宽，单位 µs）：40 MHz 扫宽为 25.005 / 14.996 / 9.991 / 7.488 / 6.237 / 5.620（RBW1~RBW6）；20 MHz 扫宽为 45.005 / 24.985 / 14.976 / 9.971 / 7.469 / 6.217；10 MHz 扫宽为 85.005 / 44.966 / 24.946 / 14.936 / 9.932 / 7.429；1 MHz 扫宽为 812.513 / 412.122 / 211.926 / 111.828 / 61.780 / 36.755
• 幅度平坦度：40 MHz BW、仅在常规谱测量下 –0.5 dB（标称值）；SFDR <–60 dbc="">
• 概率密度显示：概率范围 0 至 100%（步进 0.1%）；最小扫宽 5 kHz；持续时间 32 ms 至 10 s
• 光谱图：最大采集量 10000；被颜色覆盖的动态范围 200 dB
• PVT：最小捕获时间 100 µs；最大捕获时间 40 s
• 触发源：自由、外触发、中频功率（时域）、频率掩模
• 频率模板触发（FMT）：触发视图为密度谱、光谱、常规；触发分辨率 0.5 dB；触发条件为进入、离开、内部、外部、进入→离开、离开→进入
VSA 应用
• 分析带宽（Max.）：5 kHz ≤ f ≤ 100 MHz 时为 20 MHz；100 MHz < f ≤ 14 GHz 时为 40 MHz
• 捕获过采因子：4、8、16；捕获长度最大 4096；最大采样率 51.15 MSa/s
• 码率：与捕获过采因子相关，等于采样率/捕获过采因子，≥1 kHz；可用的 I/Q 带宽为 码率 × 捕获过采因子/1.28
• 触发模式：自由、外触发、中频功率（时域）
• 调制格式 FSK：2FSK、4FSK、8FSK；MSK：可选择打开或关闭差分编码 MSK
• 调制格式 PSK：BPSK、QPSK、OQPSK、DQPSK、π/4-DQPSK、8PSK、D8PSK、π/8-D8PSK
• 调制格式 QAM：16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、1024QAM
• 调制格式 ASK：2ASK、4ASK；APSK：16APSK、32APSK
• 滤波器类型 测量滤波器：无、根升余弦、高斯、矩形、用户自定义；参考滤波器：升余弦、根升余弦、高斯、矩形、半正弦、用户自定义
• 预设标准 蜂窝移动：GSM、NADC、WCDMA、PDC、PHP(PHS)；无线网络：Bluetooth、WLAN(802.11b)、ZIGBEE 868M、ZIGBEE 915M、ZIGBEE 2450M；其他标准：TETRA、DECT、APCO-25
• 测量不确定度适用条件：温度为 +20℃ 至 +30℃；信号电平 ≥–25 dBm 合适的幅度范围；设备中心频率与信号中心频率间的偏移小于码率的 5%；随机的数据序列；捕获过采因子为 4
• QPSK 剩余误差（参考滤波器「RC」、测量滤波器「RRC」、滚降因子 0.35，150 个字符，中心频率 1 GHz，捕获过采因子 4）：码率 100 ksps 时<0.8%（标称值）；1 msps="">
• FSK 剩余误差（参考滤波器「RC」、测量滤波器「RRC」、滚降因子 0.35，FSK 频率偏移为码率的 1/4，150 个字符，中心频率 1 GHz，捕获过采因子 4）：码率 10 Msps 时 FSK Error<1.5%（标称值）<>
EMI 应用
• EMI 分辨率带宽（–3 dB）：100 Hz 至 10 MHz，步进为 1-3-10；分辨率带宽（–6 dB）：200 Hz、9 kHz、120 kHz、1 MHz
• EMI 检波器：正峰值、负峰值、电压平均、准峰值、EMI 平均、RMS 平均
• EMI 主要特点：CISPR 16-1-1 检波器、CISPR 16-1-1 带宽、对数和线性显示信号表、扫描表同时检波、自动限制线测试光标测量、限制线差值、测量报告生成
ADM 应用
• ADM 分辨率带宽（Max.）：5 kHz ≤ f ≤ 100 MHz 时为 20 MHz；100 MHz < f ≤ 14 GHz 时为 40 MHz
• 通用参数：载波功率 –30 dBm 至 20 dBm；载波功率精度 –1.8 dB（标称值）
• 幅度调制 AM：调制速率 20 Hz 至 100 kHz；调制速率精度 调制速率<1 khz="">
• 频率调制 FM：调制速率 20 Hz 至 200 kHz；调制速率精度 调制速率<1 khz="">
• 相位调制 PM：调制速率 50 Hz 至 50 kHz；调制速率精度 调制速率<1 khz="">
• 调制指数 = 调制频偏/调制速率，调制指数的范围为 0.2 至 1000
一般技术规格与电源
• 显示类型：电容多点触摸屏；分辨率 1024 × 600；尺寸 7 英寸；颜色 24 位真彩
• 大容量存储：内部存储 32 GB；外部存储 U 盘（不附带 U 盘）
• 供电接口：Type-C 接口；电源电压 DC 20 V，5 A；功耗 50 W（典型值）
环境与电磁兼容安全
• 工作温度范围：0℃ 至 40℃；存储温度范围：-20℃ 至 60℃
• 湿度 运行：0℃ 至 30℃ 时 ≤95% 相对湿度；30℃ 至 40℃ 时 ≤75% 相对湿度
• 湿度 非运行：<+40℃>
• 海拔：操作高度 2000 米（6561.68 英尺）以下
• 电磁兼容（EMC）：抗干扰能力符合 EMC 指令（2014/30/EU）；EMC 射频发射符合 CISPR11/EN 55011 Group 1 Class A
• IEC61000-4-2:2008/EN61000-4-2：–4.0 kV（接触放电），±8.0 kV（空气放电）
• IEC61000-4-3:2002/EN61000-4-3：3 V/m（80 MHz 至 1 GHz）；3 V/m（1.4 GHz 至 2 GHz）；1 V/m（2.0 GHz 至 2.7 GHz）
• IEC61000-4-4:2004/EN61000-4-4：1 kV 电源线；IEC61000-4-5:2001/EN61000-4-5：0.5 kV（相-中性点）、1 kV（相-地）、1 kV（中性点-地）
• IEC61000-4-6:2003/EN61000-4-6：3 V，0.15 至 80 MHz；IEC61000-4-11:2004/EN 61000-4-11：电压跌落 半周期/1 周期降至 0% UT、25 周期降至 70% UT；短时断电 250 周期内 0% UT
• 安全规范：EN 61010-1、IEC 61010-1、UL 61010-1、CAN/CSA-C22.2 no. 61010-1
• 环境可靠性：按 RIGOL 可靠性测试规范进行类型测试和验证，测试方法符合 GB/T6587 2 类标准和 MIL-PRF-28800F 3 类标准
外形尺寸、重量与校准间隔
• 尺寸（宽 × 高 × 深）：265.35 mm × 161.75 mm × 77.38 mm
• 重量：1.9 kg
• 推荐校准间隔：18 个月

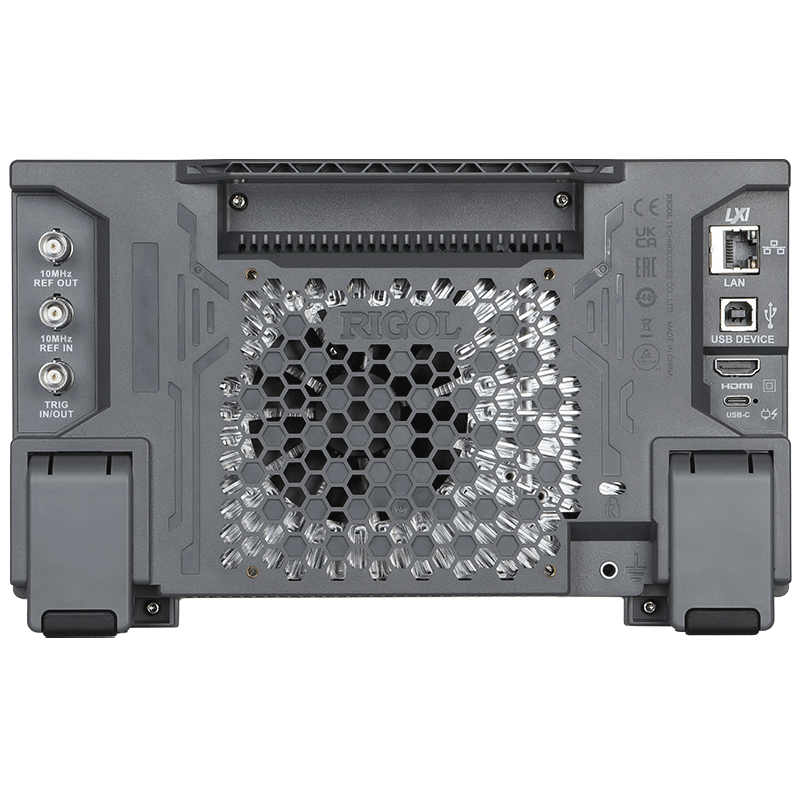

输入输出
• 射频输入：阻抗 50 Ω（标称值），连接器 N 型阴头；跟踪源输出：阻抗 50 Ω（标称值），连接器 N 型阴头
• 内部参考：频率 10 MHz，输出电平 +3 dBm 至 +10 dBm（+7 dBm 典型值），阻抗 50 Ω（标称值），连接器 BNC 阴头
• 外部参考：频率 10 MHz – 2 ppm，输入电平 0 dBm 至 +10 dBm，阻抗 50 Ω（标称值），连接器 BNC 阴头
• 触发输入：阻抗 ≥1 kΩ（标称值），连接器 BNC 阴头，电平 3.3 V TTL；触发输出：阻抗 50 Ω（标称值），连接器 BNC 阴头，电平 3.3 V TTL
• USB Host：连接器 USB Type-A (Standard)，协议 2.0 版；USB Device：连接器 USB Type-B (Standard)，协议 2.0 版
• LAN：连接器 100/1000 Base-T RJ-45，协议 LXI Core 2011 Device；HDMI：连接器 A 插头，协议 HDMI 1.4
订货信息与保修期
• 主机型号：实时频谱分析仪 RSA804（5 kHz ~ 4.5 GHz）、RSA808（5 kHz ~ 8.5 GHz）、RSA814（5 kHz ~ 14 GHz）
• 标配附件：符合所在国标准的电源适配器
• 选件：矢量信号分析应用软件 RSA800-VSA、EMI 测量应用软件 RSA800-EMI、模拟解调应用软件 RSA800-ADM、高级测量套件 RSA800-AMK、相噪测量应用软件 RSA800-PNOISE
• 选配附件：射频通用配件包 DSA Utility Kit、射频转接器配件包 RF Adaptor Kit、RF CATV Kit、RF Attenuator Kit、30 dB 高功率衰减器 ATT03301H、近场探头 NFP-3、USB 数据线 CB-USBA-USBB-FF-150、射频线缆
• 保修期：主机保修 3 年，不包括附件
本页技术指标整理自普源精电 RSA800 系列数据手册，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 RSA800 系列实时频谱分析仪 产品介绍页。
onetest仪器资源库 · 普源精电 RSA800 系列实时频谱分析仪 详细指标
全部
厂家联系方式
客服热线：400 620 0002
Email：info-cn@rigol.com
官网：www.rigol.com
华北区（代理商）
北京神州技测科技有限公司 86-10-84926100
北京神州衡测科技有限公司
北京市华联仪器仪表销售服务有限公司 86-10-66172588
北京兴海联科技开发有限公司 86-10-62612170
北京东方中科集成科技股份有限公司 010-68715566
北京中科浩电科技有限公司
天津市中环科仪科技发展有限公司 86-22-87894922 13920607893
北京嘉兆华明电子科技有限公司
东北区（代理商）
沈阳晶恒永创仪器设备有限公司 86-24-88590871
沈阳贝海瀛科技有限公司 400-071-0031/15942096788
哈尔滨市爱思电子有限公司 0451- 51181673 /51181674 /51181675/ 51181676
上德自动化（大连）有限公司
华东区（代理商）
神州技测（上海）电子科技有限公司 021-50301927
上海广道电子有限公司 021-54357680 13601697484
上海伊测电子科技有限公司 021-53088879 / 53088897 / 53088697
上海昊伦电子科技有限公司 86-021-64262068
上海尼博电子科技有限公司 13818362325
青岛神州衡测科技有限公司 0532-80632739/18653206420
苏州众业电子有限公司 86-512-65090040
南京燎宇电子有限责任公司 025-84893474
南京雷润信息科技有限公司 25-8660 4379
杭州锐进电子有限公司 86-0571-86973891
杭州力禾电子仪器有限公司 86-571-85357135
杭州杨中电子仪器设备有限公司 86-571-88009372
杭州捷孚电子技术有限公司 13958067954
安徽绿扬电子仪器有限公司 0551-63612115
合肥瑞测电子科技有限公司 0551-63660173
合肥新普仪测科技有限公司 0551-65177518,65177528
福州海峡运通电子科技有限公司 0591-87117768 0591-87117758
青岛鲁芯仪器有限公司 0532-80669058
山东中佳浩天科技有限公司 0532-57730288
电计贸易（上海）有限公司
无锡市万测科技有限公司 0510-82711742
南京桔红自动化科技有限公司
南京昊讯拓电子科技有限公司 13675113232
与时（山东）电子有限公司
合肥君普电子设备有限公司 18196526126
Denkei电计贸易（上海）有限公司 021-34293340
华中区（代理商）
曲尺技术(武汉)有限公司 027－87771662 / 15377622261
湖北鑫合欣科技有限公司 86-27-87538900
武汉神州技测科技有限公司 027-63497069
湖南锐格电子科技有限公司 0731-85150838
湖南湘科力创信息科技有限公司 0731-82194331 13297311688
华南区（代理商）
广州市中普电子有限公司 86-20-84228832
神州技测（深圳）科技有限公司 86-755-22200314
深圳市腾瑞达科技有限公司 0755-82909234
深圳市兴力高电子科技有限公司 86-755-29126662
深圳市易星标技术有限公司 0755-86572858
亿佰科技(深圳)有限公司 18923795290
深圳市精睿领先科技有限公司 0755-27889552
广州普庆电子科技有限公司 020-22127899
深圳市仪表世界连锁店有限公司 0755-83014695
深圳市零式未来科技有限公司 132 6717 5598/0755-83014695
深圳市汤鸣科技有限公司 400-8810-816
西南区（代理商）
成都虹威科技有限公司 15828202898 | 028-85363498
成都中科川佳科技有限公司 028-83255232
成都安诚迅飞电子科技有限公司 028-86027579
重庆红华仪器仪表有限公司 86-23-63533830
中科天衡（成都）科技有限公司
西北区（代理商）
陕西成和电子科技有限公司 029-88855108
陕西飞创腾达电子科技有限公司 029-85366100
西安安泰测试设备有限公司 029-88353093
兰州启东科技有限公司 13609356833
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
