罗德与施瓦茨 · Rohde & Schwarz

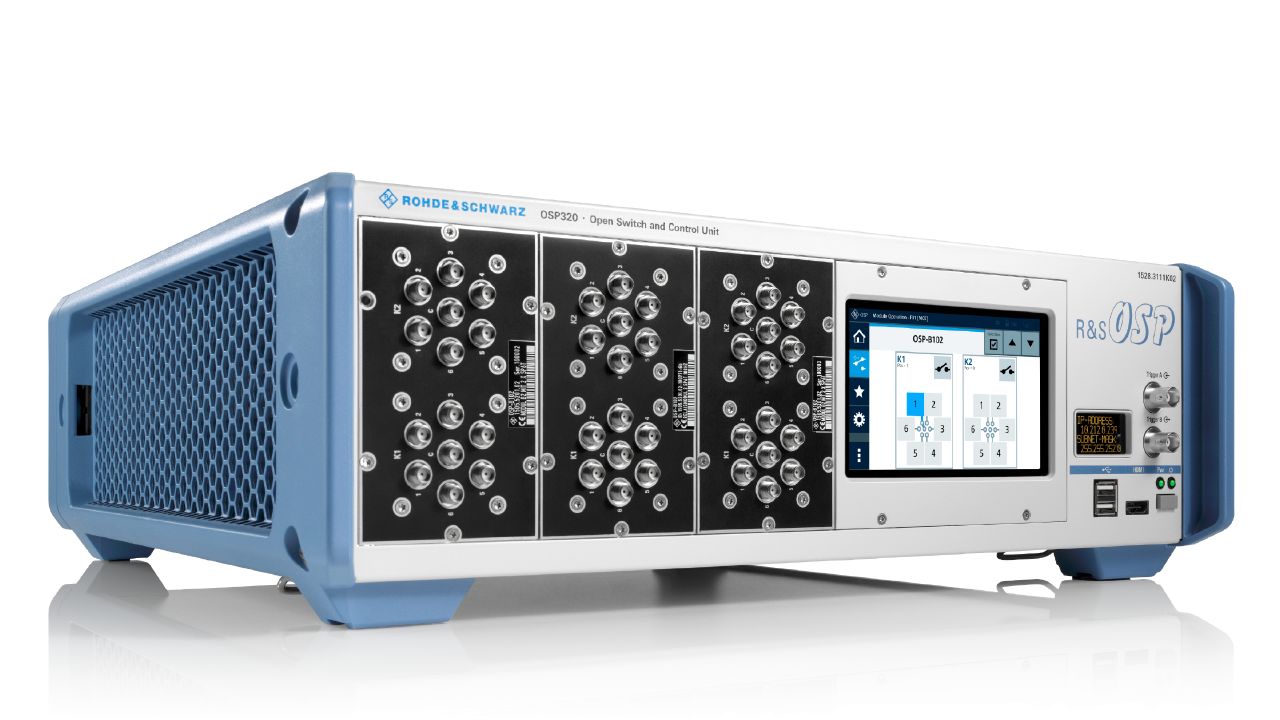

OSP 开放式开关和控制平台
R&S®OSP 是罗德与施瓦茨的开放式开关和控制平台。官方目录位于「系统组件 / 射频开关单元」。官方标称频率范围：DC至18GHz。官方技术指标共 288 组、1231 项，详见「详细指标」。
产品简介
模块化 R&S®OSP 可以快速轻松地执行射频开关和控制任务。用户可以选择机电射频继电器模块、固态继电器模块和数字 I/O 模块。
简介R&S®OSP‑B200S2卫星机顶盒和最多两个R&S®OSP模块结合支持分离操作， 也就是卫星机顶盒能够使射频开关和控制操作更靠近被测设备或天线。
新技术 （例如5G） 、 雷达和其他应用在研发和生产中需要测量仪器和天线之间以及被测设备端口之间保持非常快速且准确的开关时间。
R&S®OSP -K100硬件触发选件将固态继电器(SSR)和数字I/O模块的开关速度提高了1000倍， 无论相关通路使用机电、 固态射频继电器还是数字I/O模块， 都能够保证准确、 可重复的通路开关。

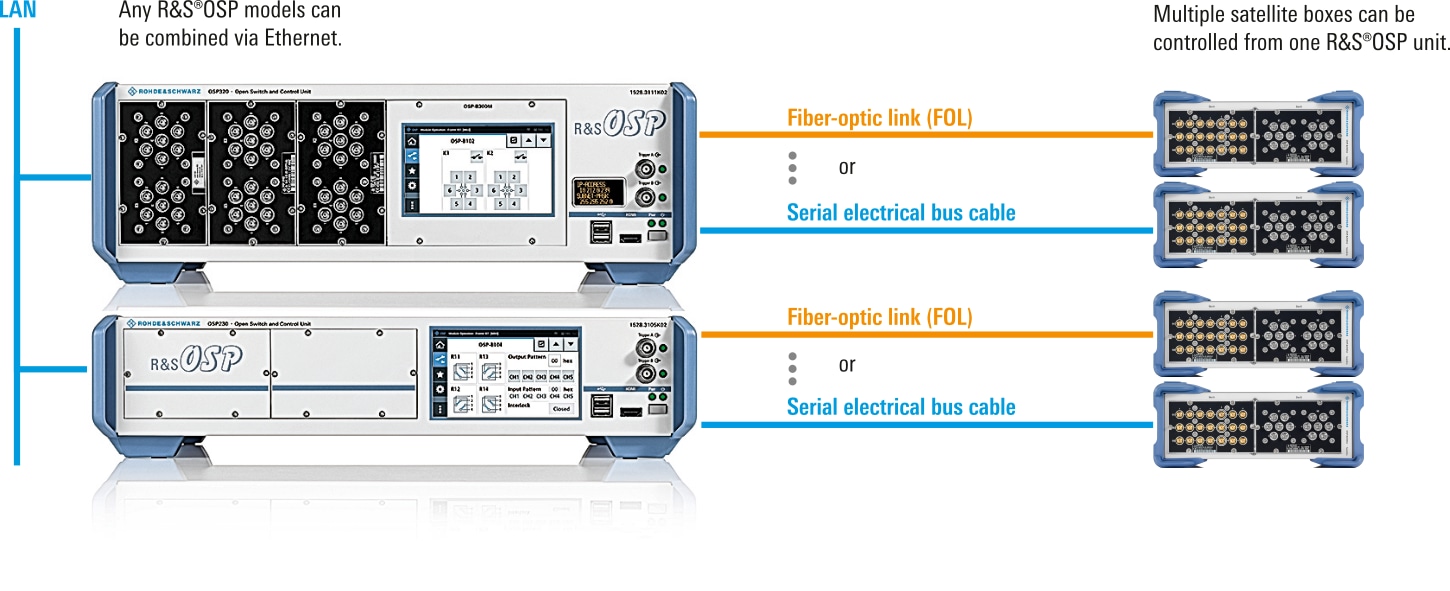

R&S®OSP开关和控制单元可以通过以太网控制。 通过LAN可以将多个单元集成到主/辅系统中。 也可以通过触摸屏或者外部显示器、 键盘和鼠标手动控制仪器。
核心参数
• 频率范围：DC至18GHz
• 输出功率：max. 105 W
• 阻抗：5 Ω
• electrical bus cable or a fiber：optic link (FOL).
• The R&S®OSP-B200S2 is controlled via the：OSP-B200R
• remote control module,：which can be installed in the
• R&S®OSP220, R&S®OSP230 or R&S：®OSP320.
• USB：for keyboard, mouse or USB stick ｜ 2 ｜ 2 ｜ 2 ｜ 2 × USB 2.0,
功能与特点
• 通用机电射频继电器模块， 最高67 GHz， 支持各种版本， 包 括负载、 非负载、 故障防护和锁存继电器
• 固态继电器模块 （最高43.5 GHz）
• 数字I/O模块和复用器模块
• 辅助模块， 例如数字射频衰减器模块 （最高40 GHz）
• 多功能模块套件， 可以利用现成产品自定义配置 R&S®OSP‑B104、 R&S®OSP‑B114和R&S®OSP‑PM‑I等特殊模 块可用于简化EMS测试系统。
• 立足本地个性化
• 可订制而且非常灵活 R&S®是罗德与施瓦茨注册商标 商品名是所有者的商标 | 中国印制
• 环境兼容性和生态足迹
• 提高能源效率和低排放
• 长久性和优化的总体拥有成本
产品型号
• 官方型号：OSP、OSP320、OSP230、OSP220、MHz100、MHz500、MHz900、MHz、OSP-B142、OSP-B162K、OSP-B164K、OSP-B171H、SPDT40、GHz42
资源下载
详细指标请见 OSP 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®OSP 的官方技术指标，共 288 个指标组、1231 项。
参数名以行业通用中文术语为主（其中 876 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S®OSP-B200S2
• electrical bus cable or a fiber：optic link (FOL).
• The R&S®OSP-B200S2 is controlled via the：OSP-B200R
• remote control module,：which can be installed in the
• R&S®OSP220, R&S®OSP230 or R&S：®OSP320.

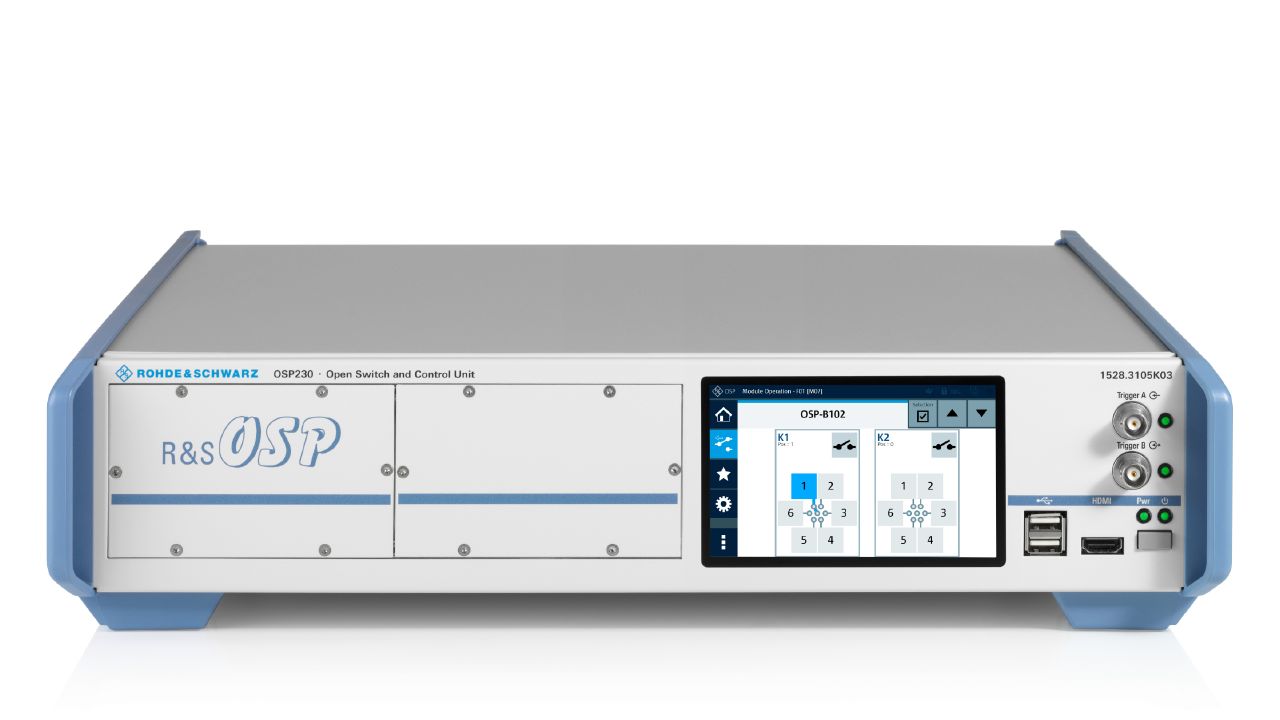

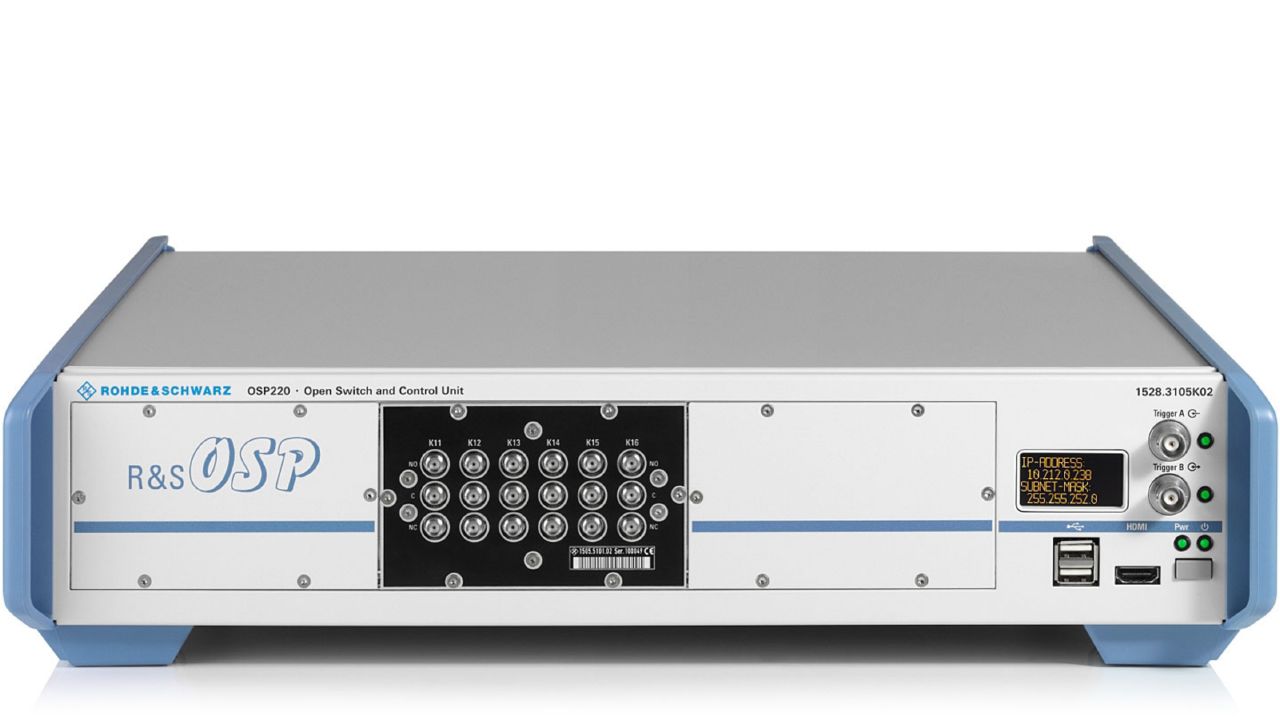

Interfaces (front panel)
• USB：for keyboard, mouse or USB stick ｜ 2 ｜ 2 ｜ 2 ｜ 2 × USB 2.0,
type A socket
• HDMI：for external monitor , ｜ 1 ｜ 1 ｜ 1 HDMI,
• resolution 800 × 480 pixel：type A socket
resolution 800 × 400 pixel
• External trigger：input ｜ 1 ｜ 1 ｜ 1 BNC A with LED
not active)
• Status display：display of TCP/IP address ｜ 1 ｜ 1 b/w

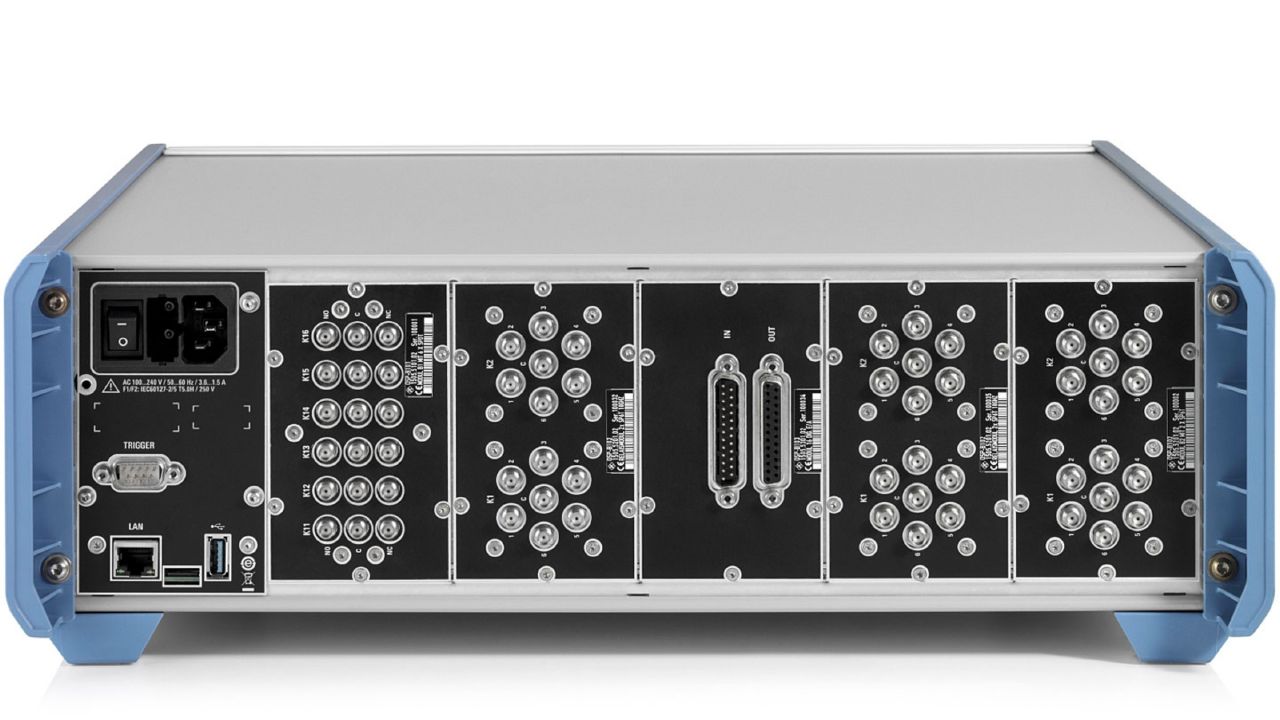

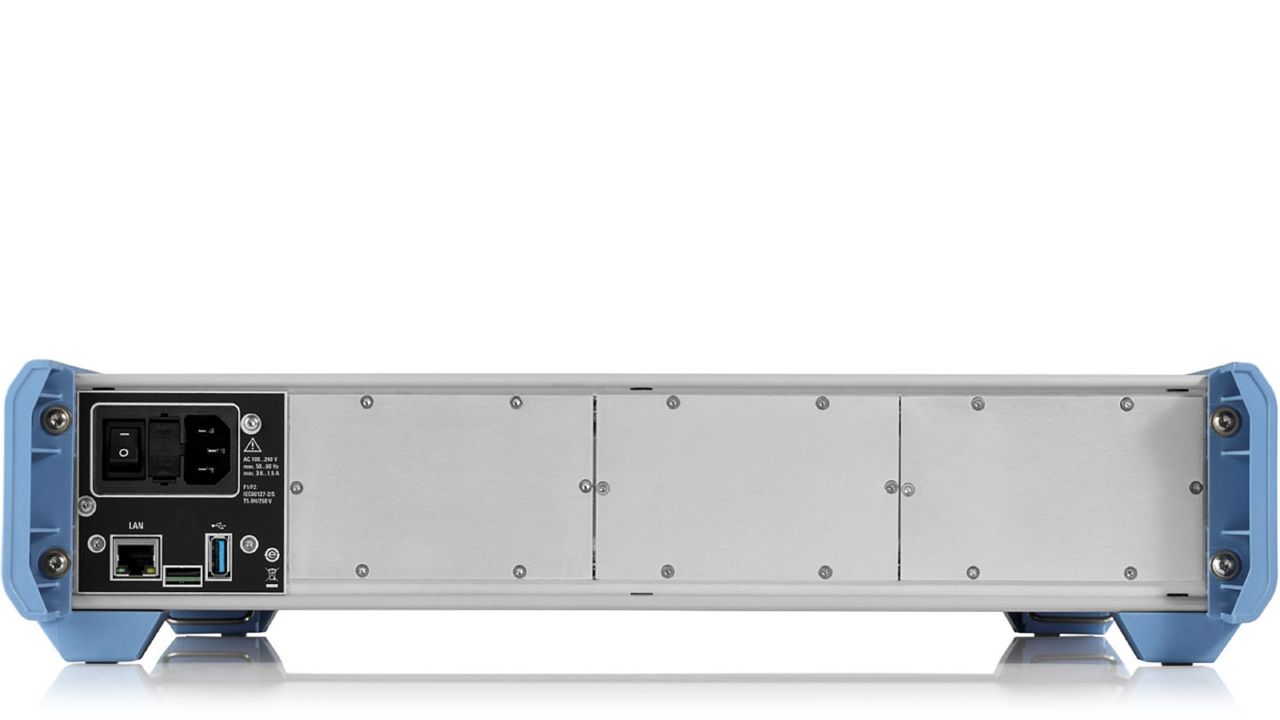

Interfaces (rear panel)
• USB：1 ｜ 1 ｜ 1 USB 3.0,
type A socket
• LAN：remote control via LAN ｜ 1 ｜ 1 ｜ 1 ｜ 10/100/1000 Mbit/s
Ethernet , RJ-45 socket
• Protected memory slot：operating system ｜ 1 ｜ 1 ｜ 1 microSD card slot
• Additional trigger interface：4 bit ｜ 1 D-Sub-9 male
Environmental conditions
• storage temperature range：25 °C to +70 °C
• Damp heat：+40 °C, 90 % rel. humidity, constant,
in line with EN 60068-2-30
• Height above zero：4600 m
Mechanical resistance
• 55 Hz to 150 Hz, 0.5 g const.：,
• in line with EN 60068：2-6
• random：8 Hz至500Hz, acceleration 1.2 g (RMS)
in line with EN 60068-2-64
• Shock：40 g shock spectrum,
电源
• Rated voltage：100 V至240 V AC (± 10 %)
• Rated frequency：50 Hz至60Hz (± 10 %)
• Maximum input power：1.5 A至3.6 A (max. 310 VA)
• Rated power：without modules ｜ < 25 W
• Dimensions (W × H × D)：OSP220、OSP230 ｜ 444.7 mm × 107.6 mm × 471.9 mm
(17.51 in × 4.24 in × 18.58 in)
• OSP：444.7 mm × 152.05 mm × 471.9 mm
(17.51 in × 5.99 in × 18.58 in)
• 重量：R&S®OSP220 (without module) approx. 6.85 kg (15.1 lb)
• R&S®OSP230 (without module)：approx. 6.95 kg (15.3 lb)
• R&S®OSP320 (without module)：approx. 7.95 kg (17.5 lb)
VDE certificate no.: 40022952
• USA/Canada：CAN 22.2 No. 61010-1-04, UL 61010-1,
cCSAUL certificate no.: 1960595
• RoHS：RoHS Directive 2011/65EC in line with EN IEC 63000
Module slots
• Number of control buses for：16
RF switch and control modules
• Number of module slots：OSP220 front: 3 slots
• OSP：front: 2 slots
• OSP：front: 5 slots
• Output current：each control bus max. 800 mA (+27 V DC)
• to all control buses：max. 10 A (+27 V DC)
• Standard rear module slot：RS01 ｜ 95.6 mm × 52.6 mm × max. ｜ 71.5 mm
(8.04 in × 2.07 in × max. 13.38 in)
• Triple-width module slot：RS01 to RS03; ｜ 312.8 mm × 52.6 mm × 71.5 mm
• FS01 to FS：(12.31 in × 2.07 in × 2.76 in),
Dimensions (W × H × D) of R&S®OSP320 3
• Module slot on the rear side：RS01 ｜ 52.6 mm × 95.6 mm × max. 70 mm
(2.07 in × 3.76 in × max. 2.76 in)
• RS：52.6 mm x 95.6 mm × max. 130 mm
• RS03 to RS：52.6 mm × 95.6 mm × max. 340 mm
(2.07 in × 3.76 in × max. 13.38 in)
• FS04, RS：52.6 mm × 95.6 mm × max. 70 mm
R&S®OSP-B200S2 satellite box
• 电源：via R&S®OSP-B200P external power ｜ 28 V DC, input
supply or wired link
• fiber-optic link (FOL), optional：1 × SC female connector, simplex
• Number of module buses：2
• Current consumption per module bus：max. 800 mA
• buses：via external power supply max. 1600 mA (+28 V DC)
(required for FOL)
• Status indication：power, link/busy, overheat ｜ 3 × LEDs
resistance, product conformity
• Dimensions (W × H × D)：without edge protectors ｜ 241 mm × 84 mm × 120 mm
(9.5 in × 3.3 in × 4.7 in)
• overall dimensions：265 mm × 109 mm × 150 mm
B: 95.6 mm × 72 mm (3.8 in × 2.8 in)
• double width (slots A + B)：204.2 mm × 72 mm (8.0 in × 2.8 in)
• 重量：without modules approx. 1.05 kg (2.32 lb)
calibrated.
• Trigger：option (R&S ®OSP- )
• Trigger：types
• Trigger type：Description Input
deactivated (one of 16 paths)
• Toggle A-B：between two pathes via trigger input 1 (BNC A)
Trigger interfaces
• Trigger interface：Parameter
• Trigger input A and B：input level range ｜ 0.5 V至5 V
• (BNC on front panel)：max input current ｜ 0.1 A
• programmable trigger threshold：0.5 V至4.95 V (226 steps)
• trigger signal width：min. 40 ns, edge-triggered
• Address trigger input：input level range ｜ 3.3 V LVTTL logic,
• setup time：15 ns
• hold time：> 250 ns
• masked time until next trigger event：< 2.0 µs
• programmable trigger threshold：no
Trigger parameter
• Trigger processing time (tTP)：R&S®OSP2x0, R&S®OSP320 (tPint) ｜ < 1 µs
• BNC A (toggle and sequenced trigger)：min. 2 µs (500kHz)
• D-Sub connector (addressed trigger)：min. 2 µs (500kHz)
Trigger switching times tTS (typ.) 7
• base unit (tSD = 0 µs)：satellite box
• Modules with SSR：e.g. SPDT of R&S®OSP-B107/-B127 ｜ < 7 µs ｜ < 9 µs
• e.g. SPDT of R&S®OSP-B：< 8 µs ｜ < 10 µs
• DPDT, SP6T, SP8T：< 15 ms ｜ < 15 ms
time, independently from the position of the module.
• Dimension：Designation Description
(tTS = tTP + tMS)
• processing time：(without R&S®OSP satellite box)
频率
• range：to
• Electro -：3 × SPDT (BNC, DC至900MHz) and 3 × SPDT (N), R&S®OSP-B106
• mechanical：2 × SPDT (N), R&S®OSP-B131
• RF relays：6 × SPDT (N), R&S®OSP-B132 1 × SP6T (N), R&S®OSP-B133 2 × DPDT (N), R&S®OSP-B136 6 × SPDT, R&S®OSP-B101 2 × SP6T, R&S®OSP-B102 1 × SP6T, n × SPDT, R&S®OSP-BM6n, n = 1至3 2 × DPDT, R&S®OSP-B116 1 × SP8T and 2 × SPDT, R&S®OSP-B119 6 × SPDT, latching, R&S®OSP-B101L 2 × SP6T, latching, R&S®OSP-B102L 3 ×…
n × SP6T, R&S®OSP-B112E, n = 1 or 2
• 1 × SP6T, n × SPDT, R&S®OSP-BM6nE, n = 1至3
• 2 × DPDT, R&S®OSP-B116E
• 1 × SP8T and 2 × SPDT, non-terminated, R&S®OSP-B119E
• 3 × SPDT, terminated, R&S®OSP-B121E
• 1 × SP6T, terminated, R&S®OSP-B122E
• 6 × SPDT and 3 × SP6T, terminated, R&S®OSP-B125E
n × SP6T, R&S®OSP-B112H, n = 1 or 2
• 1 × SP6T, n × SPDT, R&S®OSP-BM6nH, n = 1至3
• 2 × DPDT, R&S®OSP-B116H
• 1 × SP8T and 2 × SPDT, non-terminated, R&S®OSP-B119H
• 3 × SPDT, terminated, R&S®OSP-B121H
• 1 × SP6T, terminated, R&S®OSP-B122H
• 6 × SPDT and 3 × SP6T, terminated, R&S®OSP-B125H
• 1 × SP8T, terminated, 2 × SPDT, non-terminated, R&S®OSP-B129H
n × SP6T, R&S®OSP-B112U, n = 1 or 2
• 1 × SP6T, latching, R&S®OSP-B112UL
• 1 × SP6T, n × SPDT, R&S®OSP-BM6nU, n = 1至3
n × SPDT, terminated, R&S®OSP-B121U, n = 1 to 3
• 1 × SP6T, terminated, R&S®OSP-B122U
n × SPDT, terminated, latching, R&S®OSP-B121VL, n = 1 to 3
• 1 × SP6T, terminated, latching, R&S®OSP-B122VL
频率
• range：to
Continued from previous page
• RF solid-state：6 × SPDT, 30 dBm, R&S®OSP-B107
• relays (SSR)：3 × DP3T, 40 dBm, reflective, R&S®OSP-B142
n = 1 to 3
• 6 × SPDT, 30 dBm, terminated, R&S®OSP-B127
n × SP6T, 30 dBm, terminated, R&S®OSP-B128, n = 1 to 3
• 3 × SP6T, 30 dBm, terminated, R&S®OSP-B128, model. 23

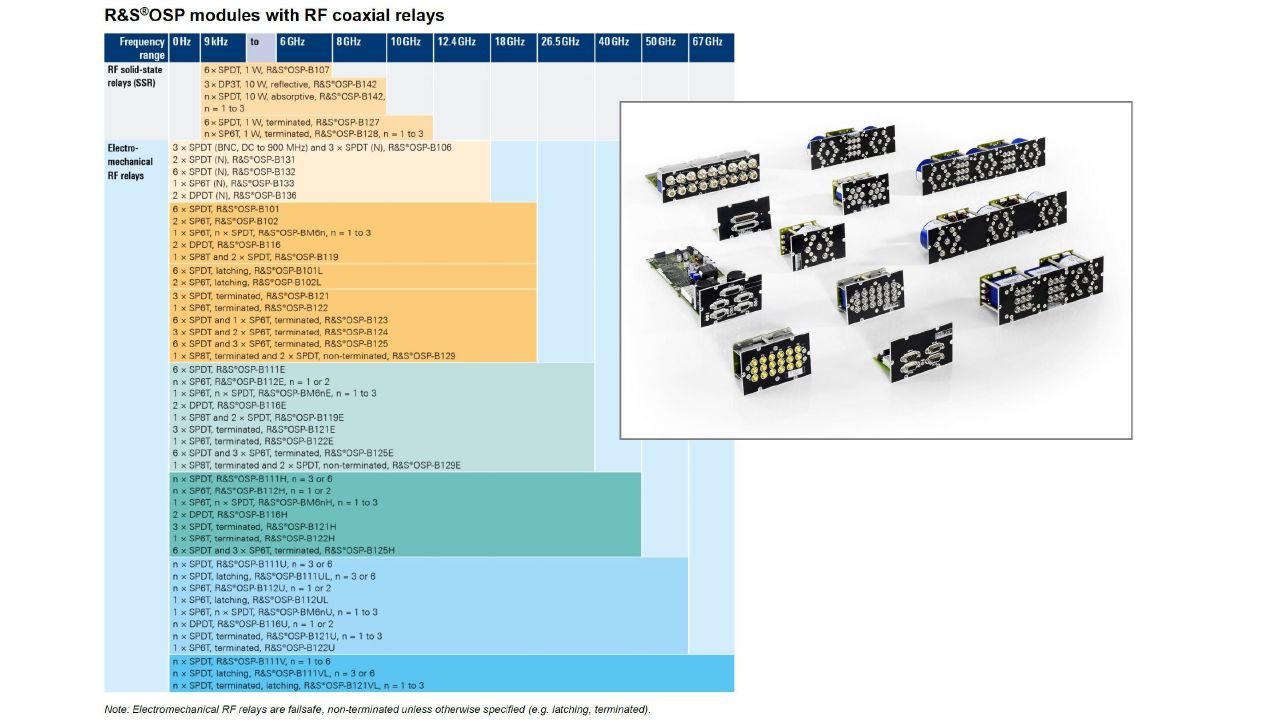

Overview of modules per function and frequency
• Type：Module designation View of module width
double-width module
• OSP：triple-width module
• B：RF switch module, 3 × coaxial changeover relays ｜ 1 ｜ 15 ms ｜ 28
(SPDT), BNC female connector,
• DC至900MHz,
• 3 × coaxial changeover relays
N female connector, DC to 12.4 GHz
• B：RF switch module, 2 × coaxial changeover relays ｜ 1 ｜ 10 ms ｜ 29
N female connector, DC to 12.4 GHz
• B：RF switch module, 6 × coaxial changeover relays ｜ 2 ｜ 10 ms ｜ 28
N female connector, DC to 12.4 GHz
• B：RF switch module, 1 × multiposition relays (SP6T), ｜ 1 ｜ 15 ms ｜ 28
N female connector, DC to 12.4 GHz
• B：RF switch module, 2 × RF transfer relays (DPDT), ｜ 1 ｜ 15 ms ｜ 28
N female connector, DC to 12.4 GHz
• Type：Module designation View of module width
double-width module
• OSP：triple-width module
• B：RF switch module, 6 × coaxial changeover relays ｜ 1 ｜ 10 ms ｜ 30
(SPDT),
• DC至18GHz, non-terminated
• B：RF switch module, 2 × coaxial multiposition relays ｜ 1 ｜ 15 ms ｜ 30
(SP6T),
• DC至18GHz, non-terminated
• BM6n：RF switch module, 1 × coaxial multiposition relay ｜ 1 ｜ 15 ms ｜ 30
(SP6T), non-terminated,
• 1 to 3 × coaxial changeover relays：to
(SPDT),
• DC至18GHz, non-terminated
• B：RF switch module, 2 × RF transfer relays (DPDT), DC至18GHz, non-terminated ｜ 1 ｜ 10 ms ｜ 30
• B：RF switch module, 1 × coaxial multiposition relays ｜ 1 ｜ 15 ms ｜ 31
(SP8T), non-terminated,
• 2 × coaxial changeover relays
(SPDT),
• DC至18GHz, non-terminated
• B101L：RF switch module, 6 × coaxial changeover relays ｜ 1 ｜ 10 ms ｜ 30
(SPDT),
• DC至18GHz, non-terminated
• B102L：RF switch module, 2 × coaxial multiposition relays ｜ 1 ｜ 30
(SP6T),
• DC至18GHz, non-terminated
• Type：Module designation View of module width
double -width module
• OSP：triple-width module
• DC至18GHz, relays with SMA, terminated, failsafe
• B：RF switch module, 3 × coaxial changeover relays ｜ 1 ｜ 10 ms ｜ 31
SMA female connectors,
• DC至18GHz, internal termination
• B：RF switch module, 1 × coaxial multiposition relay ｜ 1 ｜ 15 ms ｜ 31
SMA female connectors,
• DC至18GHz, internal termination
• B：RF switch module, 6 × coaxial changeover relays ｜ 2 ｜ 15 ms ｜ 32
(SPDT),
• 1 × coaxial multiposition relays
SMA female connectors,
• DC至18GHz, internal termination
• B：RF switch module, 3 × coaxial changeover relays ｜ 1 ｜ 15 ms ｜ 32
(SPDT),
• 2 × coaxial multiposition relays
SMA female connectors,
• DC至18GHz, internal termination
• B：RF switch module, 6 × coaxial changeover relays ｜ 2 ｜ 15 ms ｜ 32
(SPDT),
• 3 × coaxial multiposition relays
SMA female connectors,
• DC至18GHz, internal termination
• B：RF switch module, 1 × coaxial multiposition relays ｜ 1 ｜ 15 ms ｜ 32
(SP8T),
• DC至18GHz, internal termination,
以上为前 147 项指标；完整指标（共 1231 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：OSP、OSP320、OSP230、OSP220、MHz100、MHz500、MHz900、MHz、OSP-B142、OSP-B162K、OSP-B164K、OSP-B171H、SPDT40、GHz42
指标整理自官方文件：OSP_specs_en_5216-1340-22_v1400.pdf
