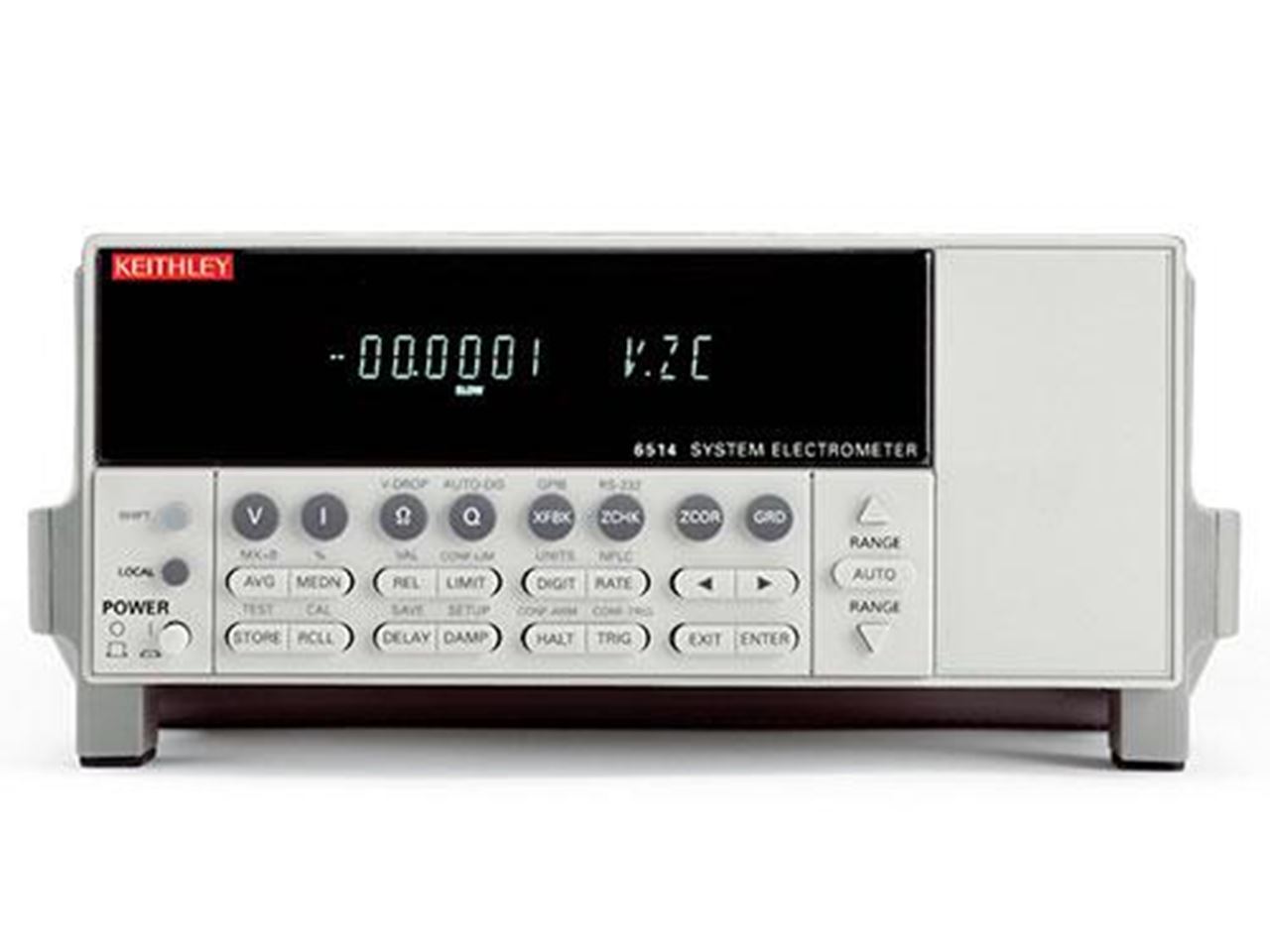

Keithley6500、6430系列高电阻/低电流静电计
MP5000 系列模块化精密测试系统|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix
MP5000 系列模块化精密测试系统
MP5000 系列模块化精密测试系统 是泰克（Tektronix）旗下产品。官方技术指标共 13 组、98 项，详见「详细指标」。
产品简介
MP5000 系列模块化精密测试系统
泰克 MP5000 模块化精密测试系统在设计之初便为扩展升级做好了准备。今日可混搭 SMU 与 PSU 模块，明日能轻松扩展。凭借高通道密度与快速模块更换能力，该系统能最大限度减少停机时间并提升吞吐量。这一切均得益于泰克的精准技术可靠支持，助您测试未来科技。

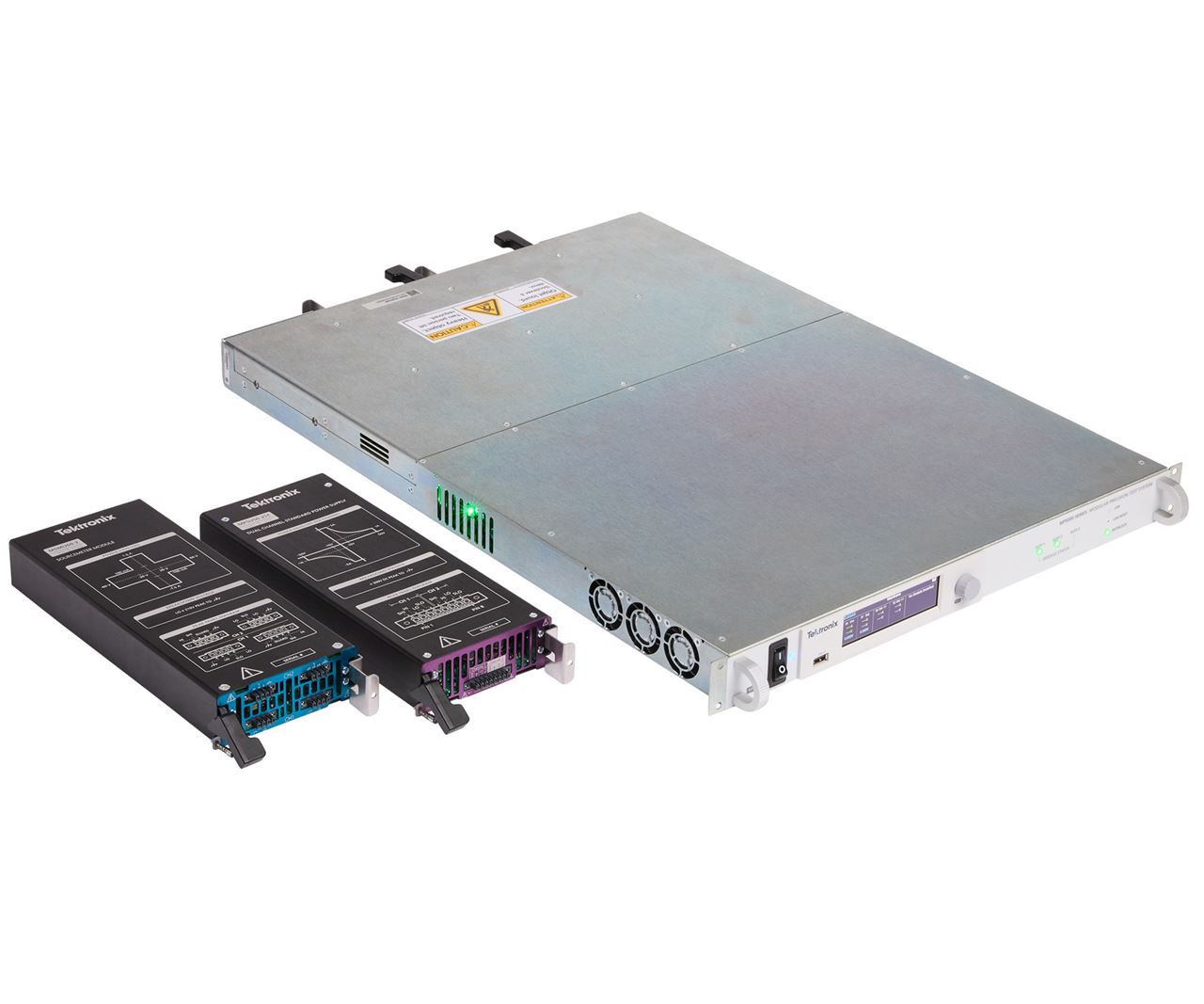

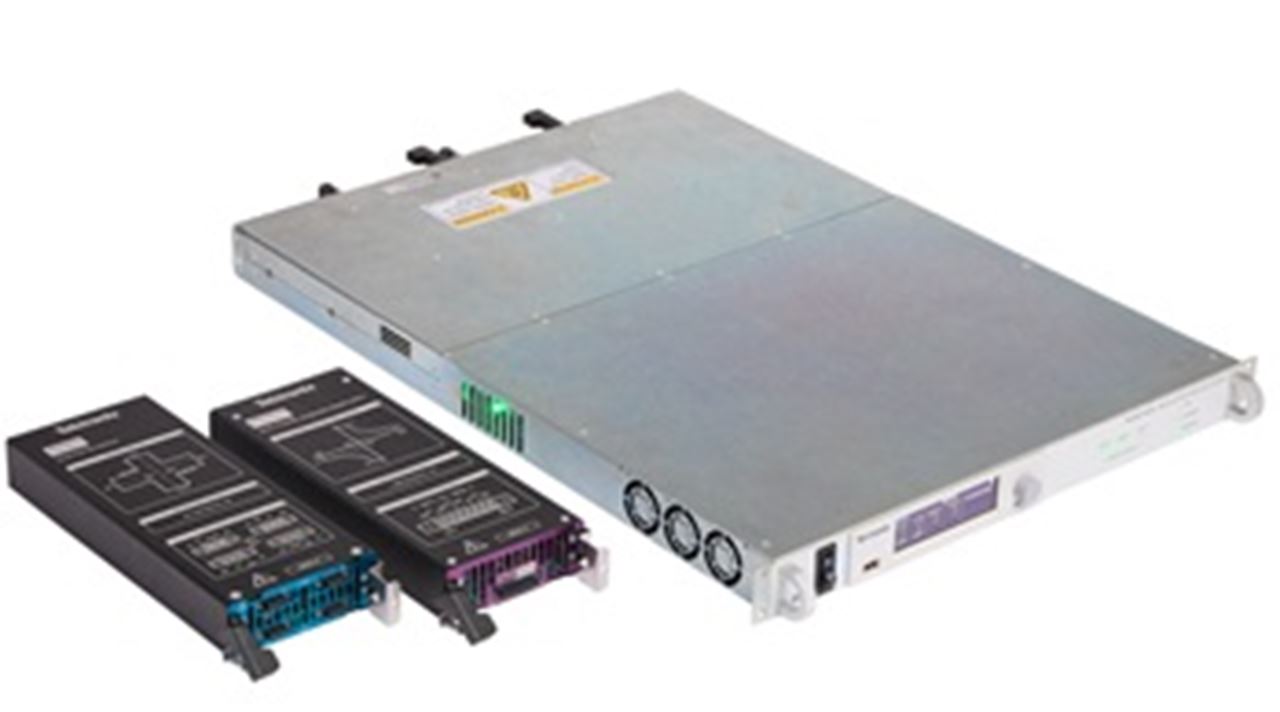

数据手册MP5000 系列 模块化精密测试系统在1U 机架空间内满足所有源测需求。这是一款自动化测试设备 (ATE)，通过将多个 源表单元 (SMU) 和 电源模块 (PSU) 集成到可配置模块选项中，大幅优化了机架空间。主机具备 3 个插槽，模块为双通道设计，因此可实现最多 6 个并行通道。对于更高通道数应用，系统可通过TSP-Link ™ 将多个主机以主从配置互联，有效实现如同单台仪器运行。这使得用户能够构建一个优化的源与测量系统，广泛适用于从设计验证与调试到复杂的 ATE 并行测试系统的各种应用。
客户可以通过自由组合模块配置来优化成本、吞吐率与精度。在不需要低电流测量或吸收功能的应用中，电源模块是具性价比的解决方案。在需要真实电流源与高速测量的应用中，应选用SMU 模块。系统支持的应用范围广，高密度设计不仅节省宝贵的机架空间，还降低了单通道成本。 它专为 高通道并行测试的快速吞吐率而设计，可为生产和验证测试用户节省成本与时间。

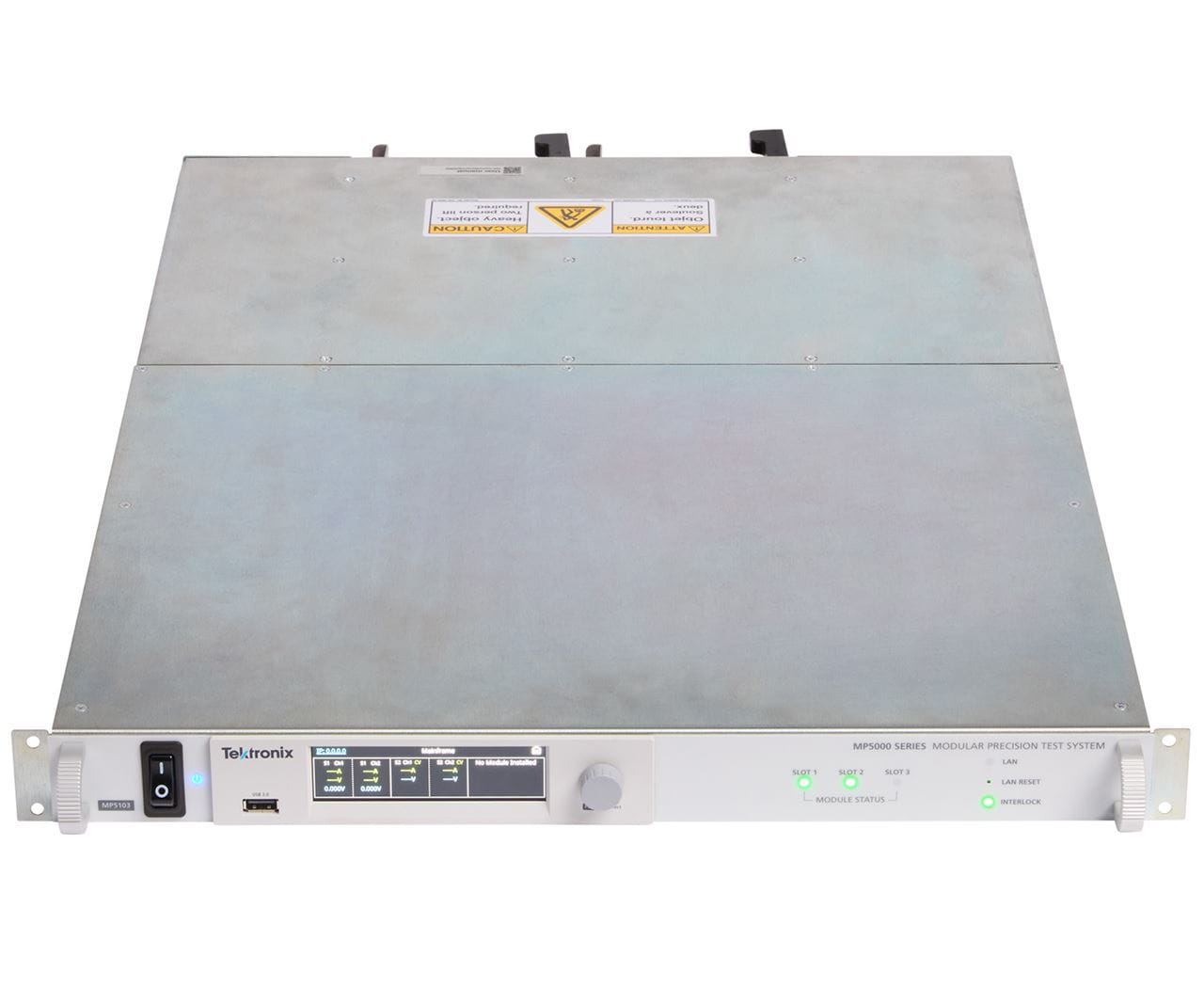

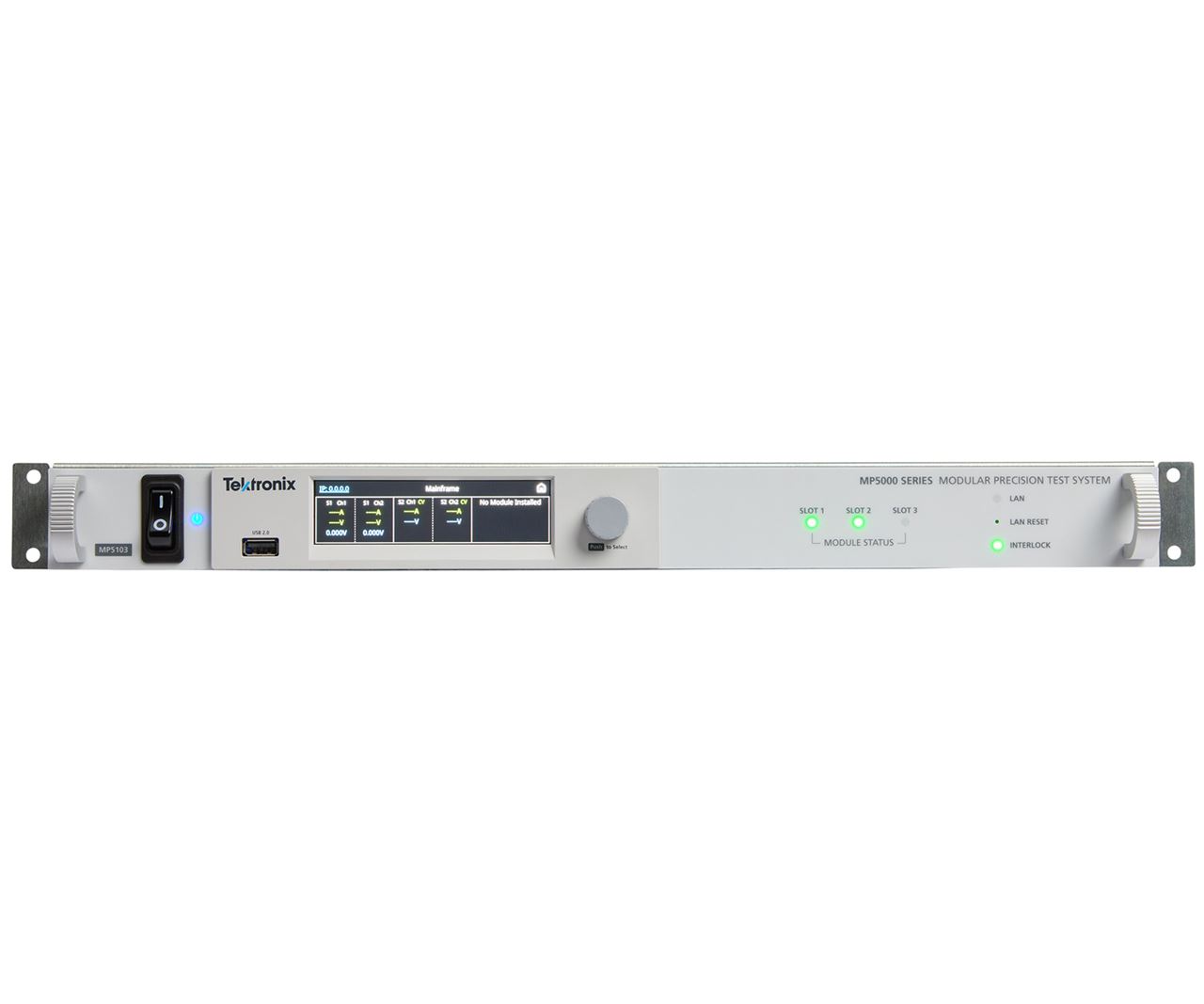

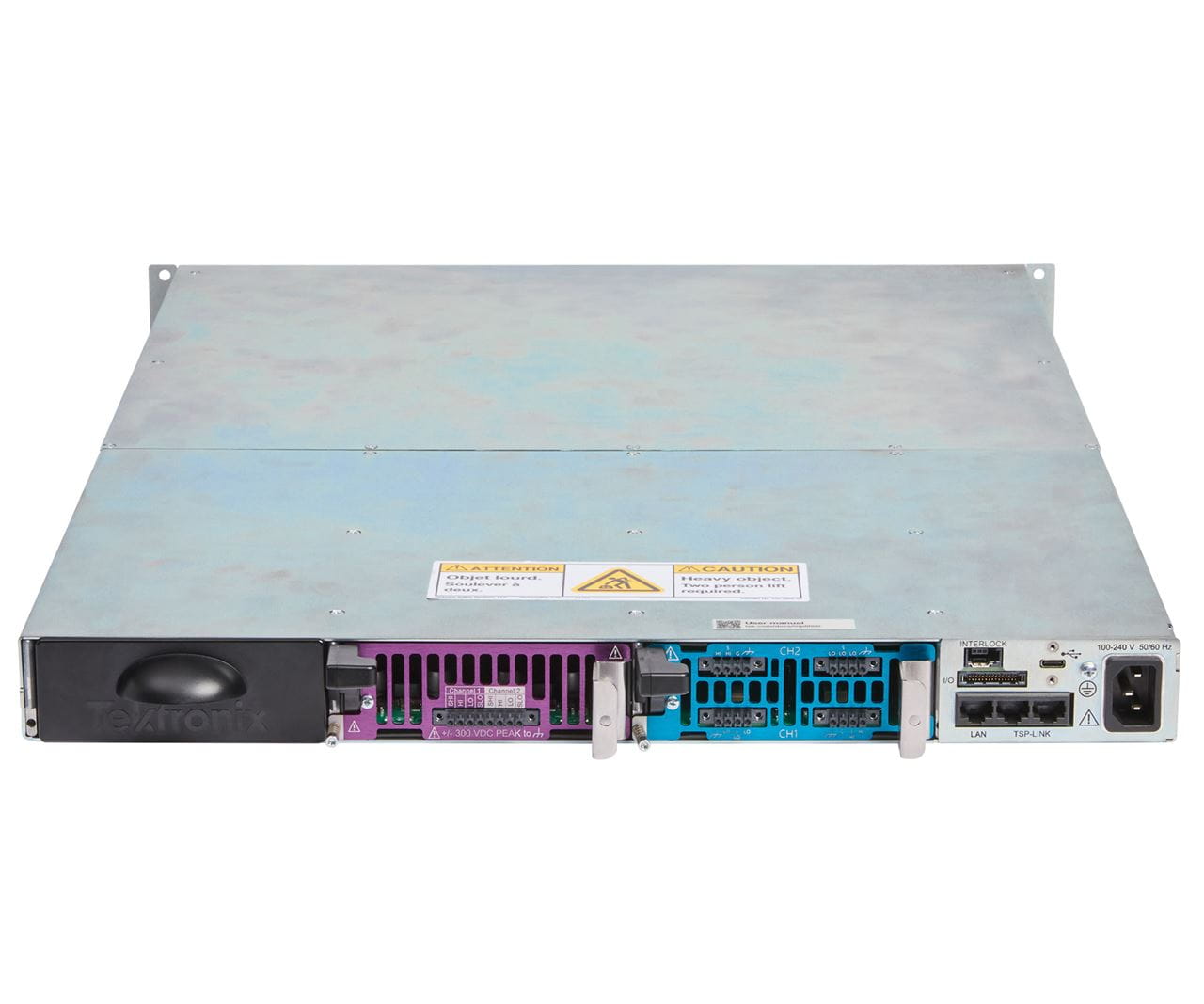

关键特性主机 MP5103ﾠ● 紧凑的 1U 主机， 在空间和成本效率上远优于传统的 “堆叠式”机架系统ﾠ● 3 个可配置插槽，可灵活混合SMU 与 PSU 模块，以实现最佳成本性能平衡ﾠ● 模块可在无需关闭主机电源的情况下轻松插拔，最大限度减少停机时间ﾠ● 额外提供18 路数字 I/O 引脚，支持与机架内其他测试设备高效握手通信ﾠ● TSP-Link 实现多主机之间 500 ns 内精确同步，非常适合高通道并行测试ﾠ●内置 1 Gbps 以太网与 USB 3.0 接口，实现高速数据传输ﾠ●配备现代化触控显示屏，简化设置与故障排查
电源单元 (PSU) MPSU50-2STﾠ● 每个模块提供 2 个隔离通道，每台主机最多支持6 个通道ﾠ● 每通道可输出高达 50 V、电流高达 5 Aﾠ● 当通道串联或并联时，可扩展电压与电流范围，最高支持 100 V / 10 Aﾠ● 支持 双极性输出，无需切换输出端子ﾠ● 每个通道内置输出断开继电器，在PSU 关闭时可物理隔离被测设备ﾠ● OVP ( 过压保护 ) 与 OCP ( 过流保护 )：通过硬件限制PSU 的最大电压与电流，保护被测设备免受损坏ﾠ● 支持 远端感测 ( 四线制 )，通过补偿引线压降实现准确的器件端电压输出
关键参数（官方型号对照）
• MP5103：连接 USB-C LAN/1GigE 以太网；产品技术资料 产品技术资料；价目表 US $5,170
核心参数
• 采样率：可编程，范围 1 kSa/s - 1 MSa/s
• 最大分辨率：20 位
• 最大输出功率与源：/ ／ ±(60 V @ 0.1 A)
• 保护环偏置电压：在 SMU 输出端测量
• 电流：0 A to 5 A ／ 1 mA ／ ±0.1% + 20 mA ／ 3 mA ／ ±0.1% + 5 mA
• 最大输出功率与源极限：± (50 V @ 1 A)
• 输入阻抗：> 10 GΩ
• 型号：描述 ／ 输出功率
功能与特点
• 响应单独的仪器控制命令
• 响应由远程命令与 TSL（测试脚本语言）语句组成的高速测试脚本 （如分支、循环与数学运算）
• 可在无主机干预情况下，执行存储于内存中的高速测试脚本 实时时钟 数据保持时间范围：1 年 存储器
• CA-179-2A CAT5E，RJ-45 LAN 电缆，10 英尺 否 是
• CA-568-120A 接地电缆，120 英寸 否 是
• 174751000 USB-C 公对公电缆（非锁定式） 否 是 MSMU60-2 源表模块 型号 部件号 描述 可选 标配

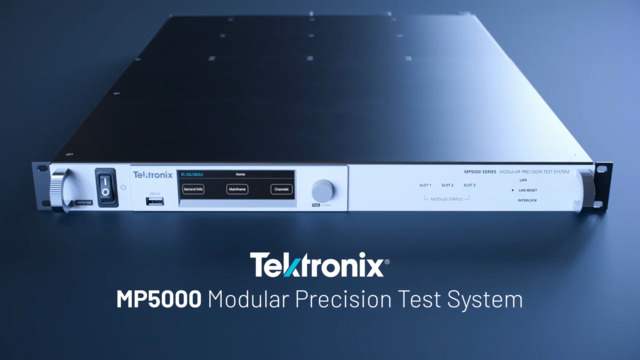

了解 MP5000
一台主机 — 更多选项

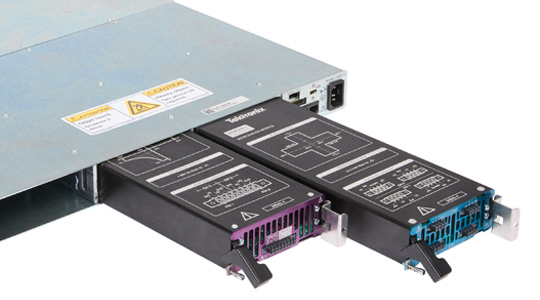

将停机时间降至最低

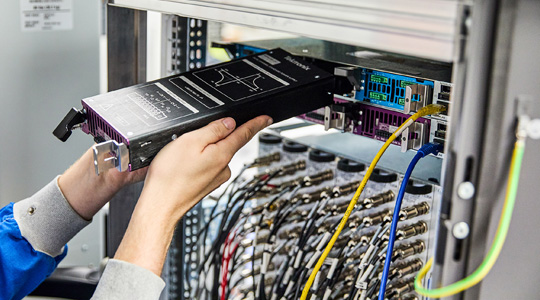

优化性能

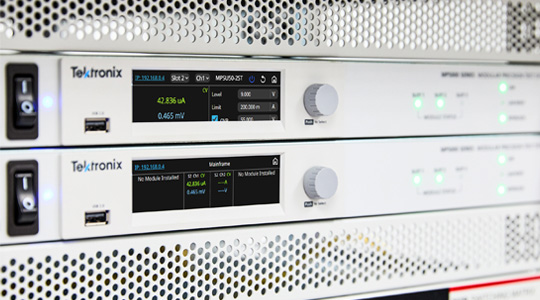

速度、安全、同步
VCSEL模块功能测试

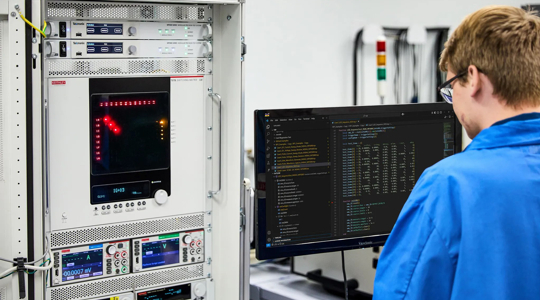

半导体器件功能测试

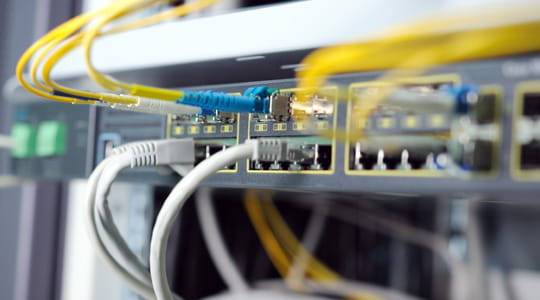

光收发器的激光器/模块特性表征
借助仪器端处理技术，加速产品上市进程

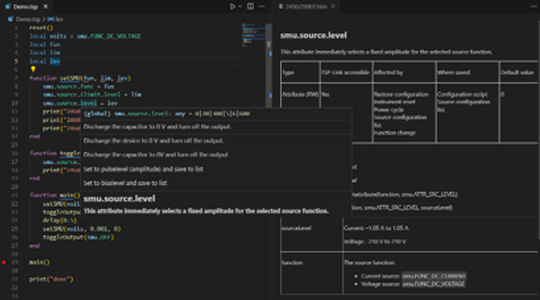

自动化流程——从代码到无代码选项

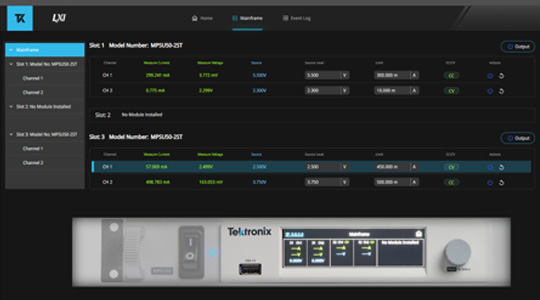

通过实时可视化技术实现运行时间最大化
产品型号
• 官方型号：MP5103、MP5000
资源下载
详细指标请见 MP5000 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
MP5000 系列模块化精密测试系统 详细指标
MP5000 系列模块化精密测试系统 是泰克（Tektronix）旗下产品。官方技术指标共 13 组、98 项，详见「详细指标」。
主要参数（官方型号对照）
• MP5103：连接 USB-C LAN/1GigE 以太网；产品技术资料 产品技术资料；价目表 US $5,170
以下为 MP5000 系列模块化精密测试系统 的官方技术参数，共 13 个参数组、98 项。
参数名以行业通用中文术语为主（其中 12 项保留官方规格书原文），数值与单位保留官方规格书原样。
规格说明
• 所有规格如有变更，恕不另行通知。 MP：系列模块化精密测试系统 MP5103 型号的规格与补充信息。规格：为 MP5103 出厂时的测试标准。补充与典
• 型号：描述 ／ 输出功率
• 型号：描述
• 类别：规格
• USB 主机：( ／ 前面板 ／ ) ／ USB 2.0，Type A，支持 U 盘；支持固件升级
• 以太网：RJ-45 接口：10/1000BASE-T；
• IP 配置：静态或 DHCP（手动：/ ／ 自动）
• 嵌入式测试脚本处理器（TSP：）脚本引擎可通过任意主机接口访问：
• 编程（如分支、循环与数学运算）：响应由远程命令与 TSL（测试脚本语言）语句组成的高速测试脚本
• 实时时钟：数据保持时间范围：1 年
• 存储器：256 MB（约 400 万行代码）
• 前面板显示：多点电容触控屏分辨率：480 × 128 RGB TFT
• 附加控制：带编码器选择的旋钮导航 ／ / ／ 控制
• 安全性：密码保护：最长 24 个字符
应用：DIGIO & TSP-Link
• 触发：输入转换时间最大值：<100 ns
触发输入到触发输出：0.5 μs
• 噪声：声压级 Lp，<70 dB(A)，1 米距离，开放空气环境下
MSMU60-2 规格
• 源与测量精度在以下条件下定义，测试点为 MSMU60-2 模块端口： 1：环境温度：23 ／ ° ／ C ± 5° ／ C，相对湿度 < 70%
• 源与测量精度在以下条件下定义，测试点为 MSMU60-2 模块端口： 2：预热时间 ≥ 30 分钟
• 源与测量精度在以下条件下定义，测试点为 MSMU60-2 模块端口： 3：积分时间设置：1 NPLC¹
• 源与测量精度在以下条件下定义，测试点为 MSMU60-2 模块端口： 4：启用 A /D 自动零点校正，或执行自动校准程序
• 源与测量精度在以下条件下定义，测试点为 MSMU60-2 模块端口： 5：使用远端感测，或本地操作时已正确清零
• 源与测量精度在以下条件下定义，测试点为 MSMU60-2 模块端口： 6：校准周期：一年
• 最大输出功率与源：/ ／ ±(60 V @ 0.1 A)
• 吸收极限：±(20 V @ 1.5 A)
• 支持四象限源：/ ／ 吸收工作模式
• ¹ 注：释： ／ 1 PLC 窗口读数是从以 1 MSa/s 采样率采集的样本中，取电源线一个完整周期的平均值。 对于 60 Hz 电源频率，等效于平均 16,667 个样本；对于 50 Hz 电源频率，
等效于平均 20,000 个样本
• 源：测量
• 量程：分辨率 ／ ±( ／ 读数百分比 + 电压值 ／ ) ／ 分辨率±(
• 源：测量
• 年：) ／ 典型噪声 ／ 年
• 量程：分辨率 ／ 精度 ／ (1 ±(% ／ 读数 + 电流值 ／ ) ／ ( ／ 峰 ／ 峰值，
• 0.1 Hz - 10 Hz) 注释 2：在环境温度 0 °：C 至 18 ° ／ C 和 28 ° ／ C 至 50 ° ／ C 的范围内，精度需增加±(0.15 ×精度规格 ／ )/° ／ C。
• 最大分辨率：20 位
• 测量输入耦合：直流耦合
• 采样率：可编程，范围 1 kSa/s - 1 MSa/s
• 最小记录时间：1 µs
• 最大记录长度：500 万次读数
• 噪声：峰 ／ 峰值
• 20 Hz 至 20 MHz：< 20 mV
• 负载调节率：电压：每 1 mA 输出负载变化引起的电压变化为 0.5 mV( ／ 使用本地感测 ／ )
• 保护环偏置电压：在 SMU 输出端测量
最大保护环电流：10 mA
• 远端感测：HI 与 SENSE HI 之间最大电压 = 6 V
LO 与 SENSE LO 之间最大电压 = 6 V
• 限制：电压：最小值为 20 mV；精度与电压源一致
• 非对称限制：独立设置正向与负向的电压：/ ／ 电流合规限制
• 输入阻抗：> 10 GΩ
• 高端感测输入阻抗）：> 100 GΩ
• 触发输入到源变化时间：< 8 μs
• 多节点同步源变化（相同 SMU 模块之间）：< 0.5 μs
• 单节点同步源变化（相同 SMU 模块之间）：< 0.5 μs
MPSU50-2ST 规格
• 最大输出功率与源极限：± (50 V @ 1 A)
技术规格
• 设置：( ／ 编程 ／ ) ／ 回读 ／ 测量
• 精度：±( ／ 读数 ／ + ／ 偏 ／ 精度
• 输出：分辨率 ／ 移 ／ %)（23 ／ °C ± 5° ／ C） ／ 分辨率移 ／ C
• 电压：50 V to 50 V ／ 1 mV ／ ±0.1% + 20 mV ／ 5 mV
• 电流：0 A to 5 A ／ 1 mA ／ ±0.1% + 20 mA ／ 3 mA ／ ±0.1% + 5 mA
技术规格
• 电压：±0.01% + 4 mV
• 电流：±0.01% + 2 mA
• 纹波与噪声：( ／ 典型值，20 Hz - 20 MHz，23 ／ °C ± 5° ／ C)
• 电压：( ／ 峰 ／ 峰值 ／ ) ／ ≤ 20 mVp-p
• 电压：( ／ 均方根 ／ ) ／ ≤ 5 mVrms
• 电流：( ／ 均方根，恒流模式 ／ ) ／ 4 mArms
补充特性
• 电压：0 V 至±50.1 V
• 电流：0 mA 至 5.1 A
• 电压：0.005% ± 0.2 mV
• 电流：0.005% ± 0.1 mA
• 电压：0.01% ± 0.2 mV
• 电流：0.01% ± 0.1 mA
• 快速电压：10 mV
• 快速电流：50 mA
• 共模电流噪声：(20 Hz - 20 MHz)
• 均方根：< 1 mA
• 峰：峰值 ／ < 10 mA
• 设定精度：1% ± 20 mV
• 设定范围：100 mV - 55 V
• 响应时间：< 50 µs
• 设定精度：1% ± 20 mA
• 设定范围：100 mA - 5.5 A
• 响应时间：< 50 µs
• 输出关断温度：> 101° ／ C / 214° ／ F（典型值）
• 响应时间：< 1 ms
• 可编程转换速率：(0% → 90%)
• 上升：/ ／ 下降最大值 ／ 10 kV/s
• 上升：/ ／ 下降最小值 ／ 1 ／ V/s
技术规格
• 连续直流最大电流：0.1 A ± 10%
技术规格
• 型号：部件号 ／ 描述 ／ 可选 ／ 标配
• 型号：部件号 ／ 描述 ／ 可选 ／ 标配
• 型号：部件号 ／ 描述 ／ 可选 ／ 标配
• 泰克：( ／ 中国 ／ ) ／ 有限公司 ／ 泰克
• 泰克中国客户服务中心：北京分公司 ／ 上海分公司
• 北京市朝阳区酒仙桥路：6 ／ 号院 ／ 上海市长宁区福泉北路 ／ 518 ／ 号
• 免费热线：: 400-820-5835 ／ 电子城国际电子总部二期 ／ 9座5楼
• 七号楼：2 ／ 层 ／ 203 ／ 单元 ／ 邮编 ／ : 200335
• 邮编：: 100015 ／ 电话 ／ : (86 21) 3397 0800
• 泰克：( ／ 中国 ／ ) ／ 有限公司 ／ 泰克
• 深圳分公司：成都分公司 ／ 武汉分公司
• 广东省深圳市深南东路：5002 ／ 号 ／ 四川省成都市锦江区三色路 ／ 38 ／ 湖北武汉市洪山区文化大道 ／ 555
• 信兴广场地王商业大厦：3001-3002 室 ／ 博瑞创意成都 ／ B ／ 座 ／ 1604 ／ 融创智谷二期 ／ B1 ／ 栋 ／ 7 ／ 层 ／ 05 ／ 室
• 邮编：: 518008 ／ 邮编 ／ : 610063 ／ : 430072
型号与选件
• 官方型号：MP5103、MP5000
指标整理自官方文件：MP5000-Datasheet-zhcn-20251209.pdf
