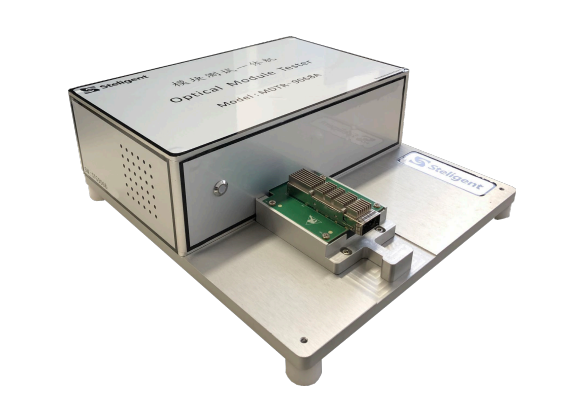

MDTR-9068A系列高集成度光模块测试一体机，用于25G、100G、400G光电模块的灵敏度测试、验证与分析，也用于大密度光模块测试，适合快速布线、扩线，以及光模块老化（带码流检测、直流供应、模块状态监控）。
OSA4216A 4通道 0至60dB光测试一体机 O/C/L波段|乘讯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
乘讯 · Steligent
OSA4216A 光测试一体机
面向 200G/400G TOSA/ROSA 研发与产线的四通道光测试一体机
产品简介
OSA4216A 是一款高性能、易于使用、经济有效的光学集成测试平台，适用于当前 200G/400G TOSA/ROSA 组件的研发、制造环境以及现场安装。
该机集成了精密可变衰减器与内嵌数据处理平台，内置 4 通道可变光衰减器（VOA），通过 USB 接口提供远程控制能力，具有高精度、高重复性的表征特点，也是 AOC 和光电模块生产测试的良好工具。
前面板布置电源、2 通道光功率计、光分路器与光衰减器，内部由高性能控制采集主板统一管理，可通过 USB 编程控制，支持 LabView、C#、VEE 等外部软件调用 API。
核心参数
• 通道数：4 通道独立并行（VOA）
• 波长范围：O band / C band / L band / Full band / 其他
• 衰减范围：0~60dB
• 衰减器插入损耗：≤1.6dB
• 衰减分辨率：连续可调
• 光功率计测量范围：+25～-60 dBm
• 光功率计校准波长：850nm、980nm、1310nm、1490nm、1550nm、1610nm
• 分光比：50:50
• 接口：USB
• 外形尺寸：88.9mm × 426mm × 350mm（高×宽×深）
功能与特点
• 四个独立平行的光通道
• 标准单模
• 各通道独立运行
• 可完全编程，支持 LabView、C#、VEE 等外部软件调用 API
• 可重复的性能，可溯源至标准
• 内置 4 通道 MEMS 可变光衰减器
• 集成高精度、宽量程光功率计
• 集成光分路器
• USB 接口远程控制
资源下载
• 官方规格书：OSA4216A_规格书.pdf（可通过乘讯官方渠道索取）
详细指标请见 OSA4216A 光测试一体机 详细指标页。
乘讯 Steligent · onetest 仪器资源库
乘讯 · Steligent
OSA4216A 光测试一体机 详细指标
面向 200G/400G TOSA/ROSA 研发与产线的四通道光测试一体机
OSA4216A 是一款高性能、易于使用、经济有效的光学集成测试平台，适用于当前 200G/400G TOSA/ROSA 组件的研发、制造环境以及现场安装。
详细指标
光衰减器规格
• 波长范围：O band / C band / L band / Full band / 其他
• 衰减范围：0~60dB
• 插入损耗：≤1.6dB
• 衰减分辨率：连续可调
• 偏振相关损耗：≤0.1@ 0dB，≤0.5 @＜20dB att.
• 波长相关损耗：≤0.3@ 0dB，≤1.0 @＜20dB over 20nm span
• 回波损耗：≥45dB
• 光纤类型：SMF-28e fiber
• 响应时间（10-90% 光功率）：≤2ms
• 驱动电压：0~6.5V（Dark 型 6V）或 0-15V（Dark 型 14V）
• 驱动功率：≤2mW
• 最大光功率：≤500mW
• 工作温度：-0～+70℃
• 存储温度：-40～+85℃
• 封装尺寸：Ф5.6XL17mm
光功率计规格
• 校准波长：850nm、980nm、1310nm、1490nm、1550nm、1610nm
• 波长范围：850～1700nm
• 探测器类型：InGaAs
• 测量范围：+25～-60 dBm
• 不确定度：±3%
• 测量单位：dB/dBm/xW
• 显示分辨率：0.01/0.001
• 工作温度：-10～-60℃
• 存储温度：-25～70℃
光分路器规格
• 分光比：50:50
• 端口配置：1x1 或 2x2
• 中心波长：780~2000nm（Premium、A grade）/ 450~633nm（Premium）
• 带宽：±20nm / ±10nm
• 插入损耗（最大）：3.4dB / 3.6dB / 3.8dB
• 附加损耗（典型）：0.07dB / 0.1dB / 0.2dB
• 均匀性（最大）：0.6dB / 1.0dB / 1.0dB
• DPL（最大）：0.1dB / 0.15dB / 0.15dB
• 工作功率（最大）：5W
• 工作温度：-40 至 +85℃
• 存储温度：-50 至 +85℃
• 封装类型：S6 ⌀3x54：裸纤用；S8 3x70：0.9mm 松套管用；M1 9x16x90：0.9mm 松套管或 2mm/3mm 电缆用
分光比与最大插入损耗
• 50:50：端口1/端口2 最大插入损耗：Premium 3.4/3.4dB，A grade 3.6/3.6dB，P grade 3.8/3.8dB
• 60:40：端口1/端口2 最大插入损耗：Premium 2.5/4.4dB，A grade 2.8/4.8dB，P grade 3.0/5.0dB
• 70:30：端口1/端口2 最大插入损耗：Premium 1.8/5.63dB，A grade 2.0/6.1dB，P grade 2.2/6.6dB
• 80:20：端口1/端口2 最大插入损耗：Premium 1.2/7.5dB，A grade 1.3/8.0dB，P grade 1.4/8.4dB
• 90:10：端口1/端口2 最大插入损耗：Premium 0.6/10.8dB，A grade 0.8/12.0dB，P grade 0.9/13.0dB
• 95:5：端口1/端口2 最大插入损耗：Premium 0.4/14.6dB，A grade 0.5/18.4dB，P grade 0.6/19.6dB
• 96:4：端口1/端口2 最大插入损耗：Premium 0.3/16.0dB，A grade 0.4/19.0dB，P grade 0.5/21.0dB
• 97:3：端口1/端口2 最大插入损耗：Premium 0.3/17.5dB，A grade 0.4/19.5dB，P grade 0.5/22.0dB
• 98:2：端口1/端口2 最大插入损耗：Premium 0.2/19.0dB，A grade 0.3/20.0dB，P grade 0.4/23.0dB
• 99:1：端口1/端口2 最大插入损耗：Premium 0.2/21.5dB，A grade 0.3/22.0dB，P grade 0.4/24.0dB
• 99.5:0.5：端口1/端口2 最大插入损耗：Premium 0.2/23.0dB，A grade 0.3/24.0dB，P grade 0.4/25.0dB
通用规格
• 外形尺寸（高×宽×深）：88.9mm × 426mm × 350mm
• 重量：约 8kg
• 建议校准周期：24 个月
• 工作温度：+0℃ 至 +70℃
• 工作湿度：15% 至 95%，无冷凝
• 最大工作海拔：2000m
• 预热时间：10 分钟
• 接口：可通过 USB 接口控制
• 电源功耗：AC 90~250V，50~60Hz，20W max
注：指标在无连接器条件下给出
注：O band：1290~1330nm，C band：1530~1570nm，L band：1570~1610nm，Full band：1270~1620nm
注：Dark 型的最低插入损耗在 6V 条件下测得
注：分路器中心波长可按不同应用定制
注：所有指标为连接器前数值，如有变更不另行通知
资源下载
• 官方规格书：OSA4216A_规格书.pdf（可通过乘讯官方渠道索取）
