全数字超稳激光系统 超稳激光源
PDH稳频 · 控制带宽10kHz
产品简介
产品简介
PDH稳频控制箱可实现激光频率的快速锁定以及失锁快速判断并重新进行锁定，可以长时间稳定运行。其控制带宽控制不低于10 kHz，调制频率不低于5MHz，ADC的附加噪声小于10 mV/√Hz(10mHz-1Hz)。
PDH激光稳频控制箱，其内部集成有激光器、稳频光路和锁定控制器。控制箱可分别实现激光频率锁定、光功率稳定以及RAM控制，用户可根据需求自由选择。
PDH锁定控制箱内部集成有调制解调模块、环路滤波器模块等，集误差信号产生，PID伺服，PZT驱动功能于一体，可为多种常见的稳频技术提供锁定控制，如吸收光谱、饱和吸收光谱、调制谱、调制转移谱以及PDH技术等。
该锁定箱中前面板具有触摸屏，可直接对系统进行参数设置及调整，读取系统状态；具有旋钮，可对内置激光器进行频率调整。后面板具有一个采用RS422协议的通信接口， 可以进行外部通信；具有两个±12V的供电接口，为光电探测器或其他器件提供电源。
产品特点
• 实现基于FPGA的全数字化激光自动锁频
• 可实现激光频率的快速调节
• 可实现激光频率的自动锁定及重锁定
• 可实现激光功率的稳定
• 可实现相位调制中产生的RAM的抑制
• 可实现锁频、功率控制、RAM控制等控制参数可调
• 触屏控制；支持RS422通信接口，可远程控制
• 内置信号发生器，可输出频率、幅度可调的锯齿波信号，可输出调制信号
• 可用于10-16量级频率稳定度的参考腔锁频系统
• 操作简单，可快速锁定
• 支持各种功能形态定制
产品应用
• 吸收光谱
• 饱和吸收光谱
• 调制谱
• 调制转移谱
• PDH技术
电性能指标
全数字超稳激光系统
供电
220V
调制信号调节范围
-2至2V
调制输出频率
10 kHz~20 MHz
相位调节范围
0-360°
PD AC信号输入范围
<1.25 Vpp
PD AC信号输入耦合
AC交流耦合
PD AC信号输入阻抗
50 Ω
透过信号输入范围
0-12 V
快环输出范围
-10至10 V
快环输出范围
-5至5 V
光功率输入范围
0-5 V
功率控制输出范围
0-5 V
应用场景
资源下载
• 全数字超稳激光系统 详细指标见 全数字超稳激光系统 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
全数字超稳激光系统 超稳激光源 详细指标
PDH稳频 · 控制带宽10kHz
PDH稳频控制箱可实现激光频率的快速锁定以及失锁快速判断并重新进行锁定，可以长时间稳定运行。其控制带宽控制不低于10 kHz，调制频率不低于5MHz，ADC的附加噪声小于10 mV/√Hz(10mHz-1Hz)。
PDH激光稳频控制箱，其内部集成有激光器、稳频光路和锁定控制器。控制箱可分别实现激光频率锁定、光功率稳定以及RAM控制，用户可根据需求自由选择。
主要特点：实现基于FPGA的全数字化激光自动锁频；可实现激光频率的快速调节；可实现激光频率的自动锁定及重锁定；可实现激光功率的稳定；可实现相位调制中产生的RAM的抑制；可实现锁频、功率控制、RAM控制等控制参数可调。
性能特点
• 供电 220V PD AC信号输入阻抗 50 Ω 调制信号调节范围 -2至2V 透过信号输入范围 0-12 V
• 调制输出频率 10 kHz~20 MHz 快环输出范围 -10至10 V
• 相位调节范围 0-360° 快环输出范围 -5至5 V PD AC信号输入范围 <1.25 Vpp 光功率输入范围 0-5 V PD AC信号输入耦合 AC交流耦合功率控制输出范围 0-5 V
详细指标
应用场景

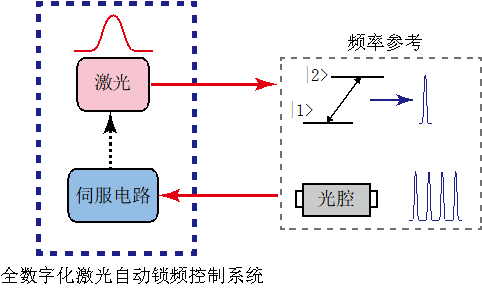

锁频实例
激光
伺服电路
频率参考
光腔
• |1>
• |2>
• 全数字化激光自动锁频控制系统
PDH稳频实例
• 全数字化激光频率自动锁定系统
• 激光频率自动扫描及锁定过程
• 系统锁定后环内电子噪声（远低于热噪声）
• 频率不稳定度低于3.5e-16(0.8至6000s)
系统面板机械图
