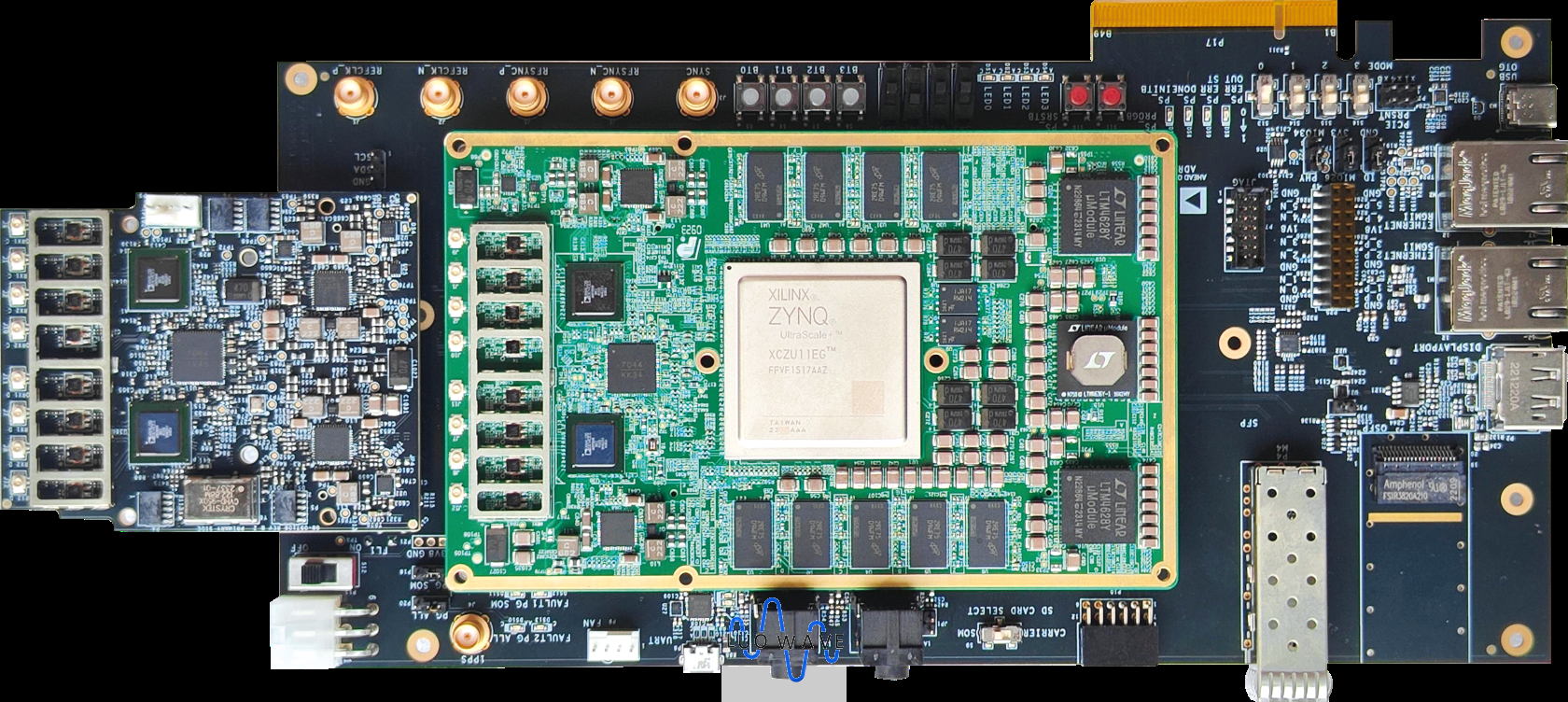

8T8R频率覆盖范围：75MHz至6GHz最大接收带宽：200MHz最大可调谐发射频率合成带宽：450MHz最大观测接收带宽：450MHzADC：16 bitsDAC：14 bits1Gbps Ethernet ×2、USB3.0、PCIe Gen3 ×8、SFP+、QSFP+12V单电源输入支持MATLAB®、Simulink®和GNU Radio板卡尺寸：320*139 mm板卡重量：0.51 kg
l4T4Rl频率覆盖范围：75MHz至6GHzl最大接收带宽：200MHzl最大可调谐发射频率合成带宽：450MHzl最大观测接收带宽：450MHzlADC：16 bitsDAC：14 bitsl1Gbps Ethernet ×2、USB3.0、PCIe Gen3 ×8、SFP+、QSFP+l12V单电源输入l支持MATLAB®、Simulink®和GNU Radiol板卡尺寸：266*139 mml板卡重量：0.44 kg
同厂商产品
P203Mini 是璞致 PZSDR 系列软件无线电模块，主控芯片 XC7Z020-2CLG400I，射频芯片 AD9363，频率范围 325MHz至3.8GHz，信号带宽 200K至20MHz。
P201Pro 是璞致 PZSDR 系列软件无线电模块，主控芯片 XC7Z020-2CLG400I，射频芯片 AD9361，频率范围 70MHz至6GHz，信号带宽 200K至56MHz。

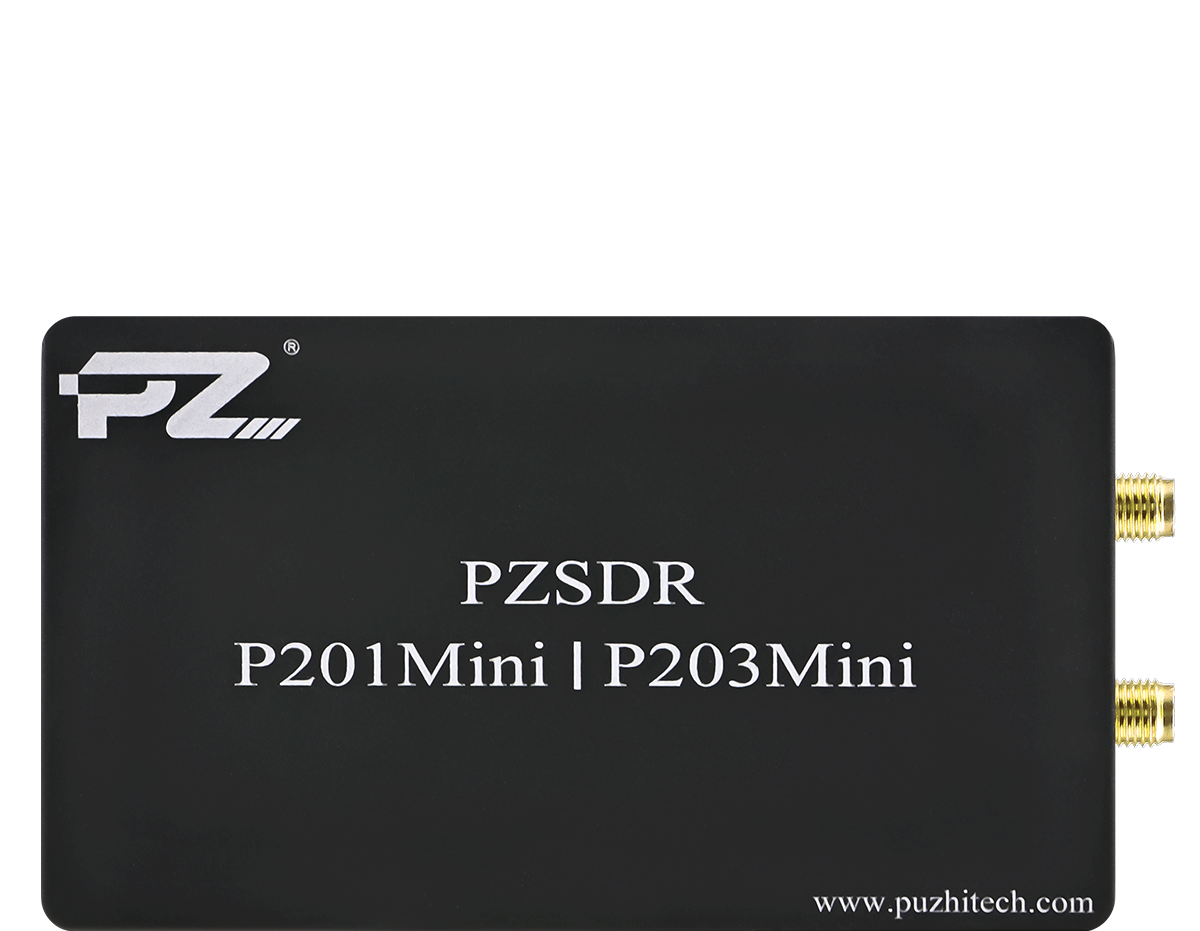

P201Mini 是璞致 PZSDR 系列软件无线电模块，主控芯片 XC7Z020-2CLG400I，射频芯片 AD9361，频率范围 70MHz至6GHz，信号带宽 200K至56MHz。
- «
- 1
- »
P159 75MHz至6GHz 2收2发软件无线电板卡 450MHz带宽|璞致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
璞致 PUZHI
P159 软件无线电板卡
75MHz至6GHz 2收2发 · 450MHz带宽
产品简介
• P159 是璞致 PZSDR 系列软件无线电板卡，主控芯片 XCZU15EG-2FFVB1156I，射频芯片 ADRV9009BBCZ，频率范围 75MHz至6GHz，信号带宽 TX 450MHz，RX 200MHz
• 板载 千兆以太网（1路）、USB3.0（1路）、GPS（1路）
产品图示

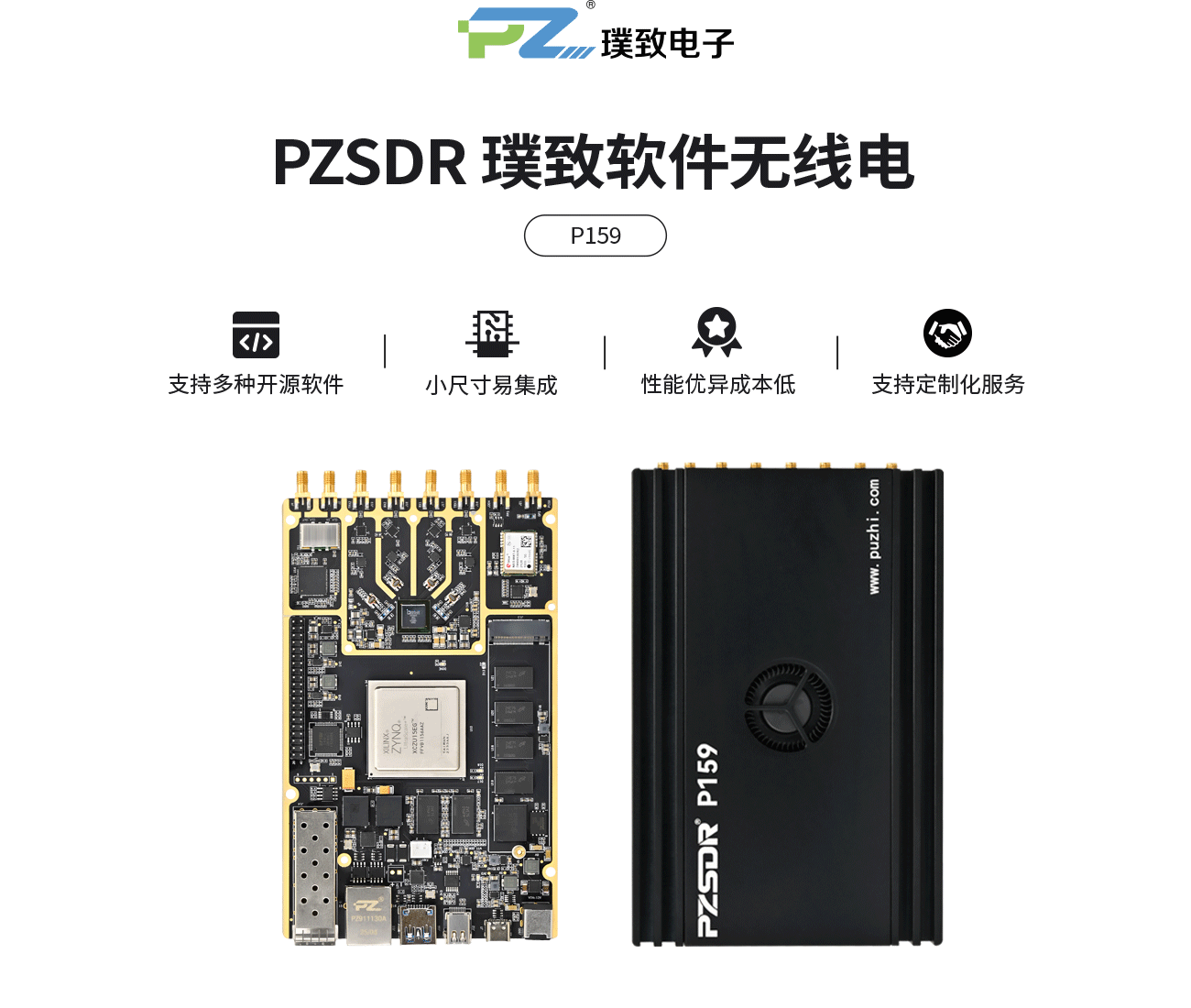

顶部横图

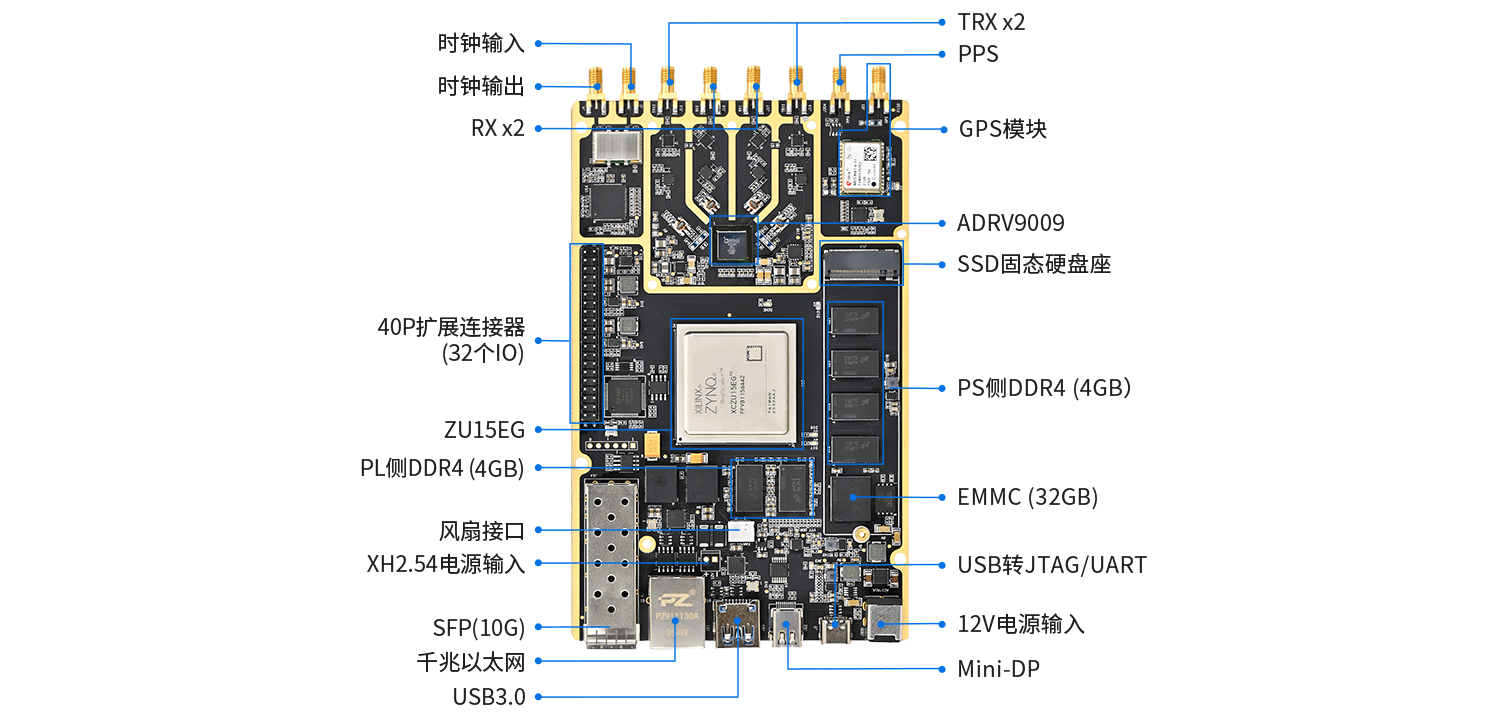

接口功能展示

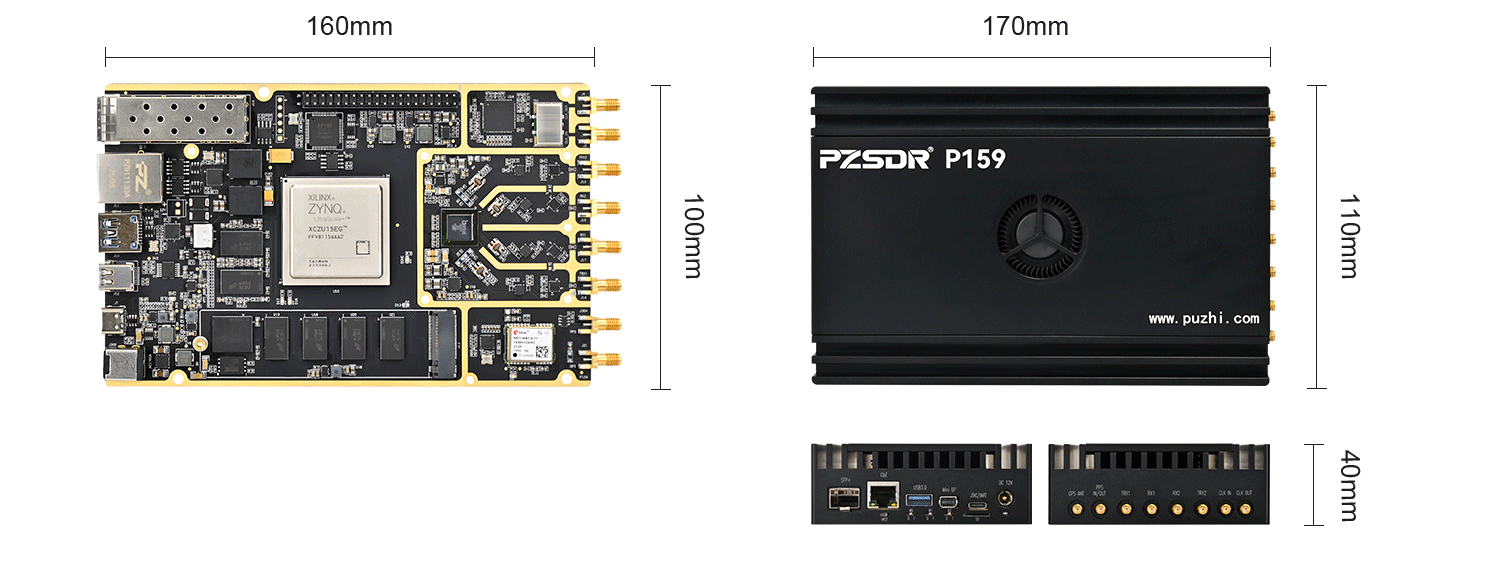

产品尺寸

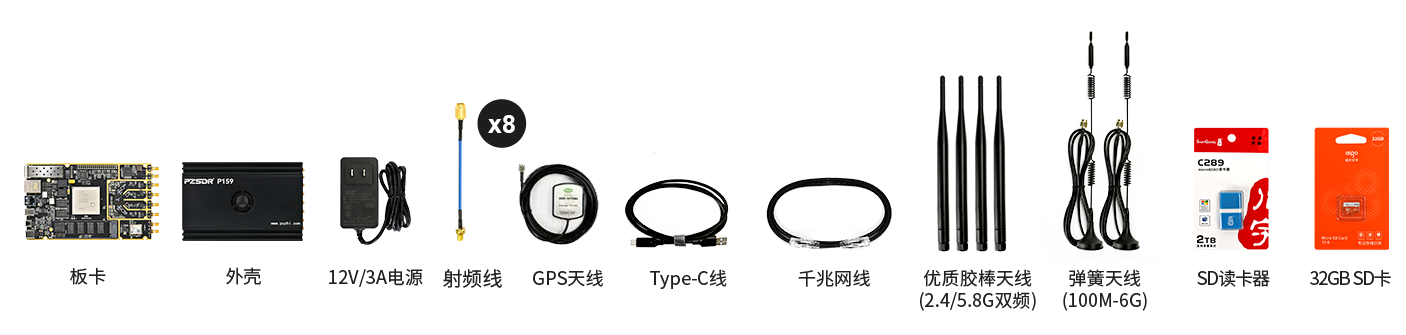

标配发货清单
核心参数
• 射频芯片：ADRV9009BBCZ
• 频率范围：75MHz至6GHz
• 信号带宽：TX 450MHz，RX 200MHz
• 功率放大：TX和RX均支持全带宽高线性22dBm（最大发射成功率25dBm）
• 处理器：XCZU15EG-2FFVB1156I
• 供电：12V/3A
• 工作温度：-40°C~+85°C
• 尺寸：160x100mm
• 位宽：ADC 16bit，DAC 14bit
• 内核主频：四核 ARM Cortex-A53 (1.333GHz)；双核 ARM Cortex-R5F (533MHz)
• DDR4：PS侧4GB，PL侧4GB
• QSPI FLASH：256Mb+256Mb
支持与资源
• 初始代码及固件：1. 裸机测试代码 2. ADI-ADRV9009兼容固件
• 开源项目支持：1. ADI IIO-oscilloscope 2.频谱仪上位机软件
• 软件支持：1. libiio 2. ADI IIO-oscilloscope 3.上位机采集处理软件
服务与保修
• 发票说明 1. 所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
资源下载
• P159 详细指标见 P159 详细指标页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
璞致电子科技（上海）有限公司 · onetest 仪器资源库
璞致 PUZHI
P159 软件无线电板卡 详细指标
75MHz至6GHz 2收2发 · 450MHz带宽
详细指标
以下指标取自璞致官网该产品详情页「产品参数」表。
• 型号：P159
• 射频芯片：ADRV9009BBCZ
• 频率范围：75MHz至6GHz
• 位宽：ADC 16bit，DAC 14bit
• 信号带宽：TX 450MHz，RX 200MHz
• 功率放大：TX和RX均支持全带宽高线性22dBm（最大发射成功率25dBm）
• 处理器：XCZU15EG-2FFVB1156I
• 内核主频：四核 ARM Cortex-A53 (1.333GHz)；双核 ARM Cortex-R5F (533MHz)
• DDR4：PS侧4GB，PL侧4GB
• QSPI FLASH：256Mb+256Mb
• EMMC：32GB，存储启动文件和用户文件
• 射频时钟：1路输出、1路输入
• USB3.0：1路
• 千兆以太网：1路
• Mini DP：1路
• SSD（Nvme）：1路
• UART：1路
• JTAG：1路
• SD卡：1路
• GPS：1路
• 扩展IO数量：32个
• 供电：12V/3A
• 工作温度：-40°C~+85°C
• 尺寸：160x100mm
资源下载
• P159 产品介绍见 P159 产品介绍页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
