P451 70MHz至6GHz 2收2发软件无线电板卡 56MHz带宽|璞致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
璞致 PUZHI
P451 软件无线电板卡
70MHz至6GHz 2收2发 · 56MHz带宽
产品简介
• P451 是璞致 PZSDR 系列软件无线电板卡，主控芯片 XC7Z045-2FFG900I，射频芯片 AD9361，频率范围 70MHz至6GHz，信号带宽 200K至56MHz
• 板载 千兆以太网（PS端1路、PL端1路）、USB3.0（1路）、GPS（1路）
产品图示

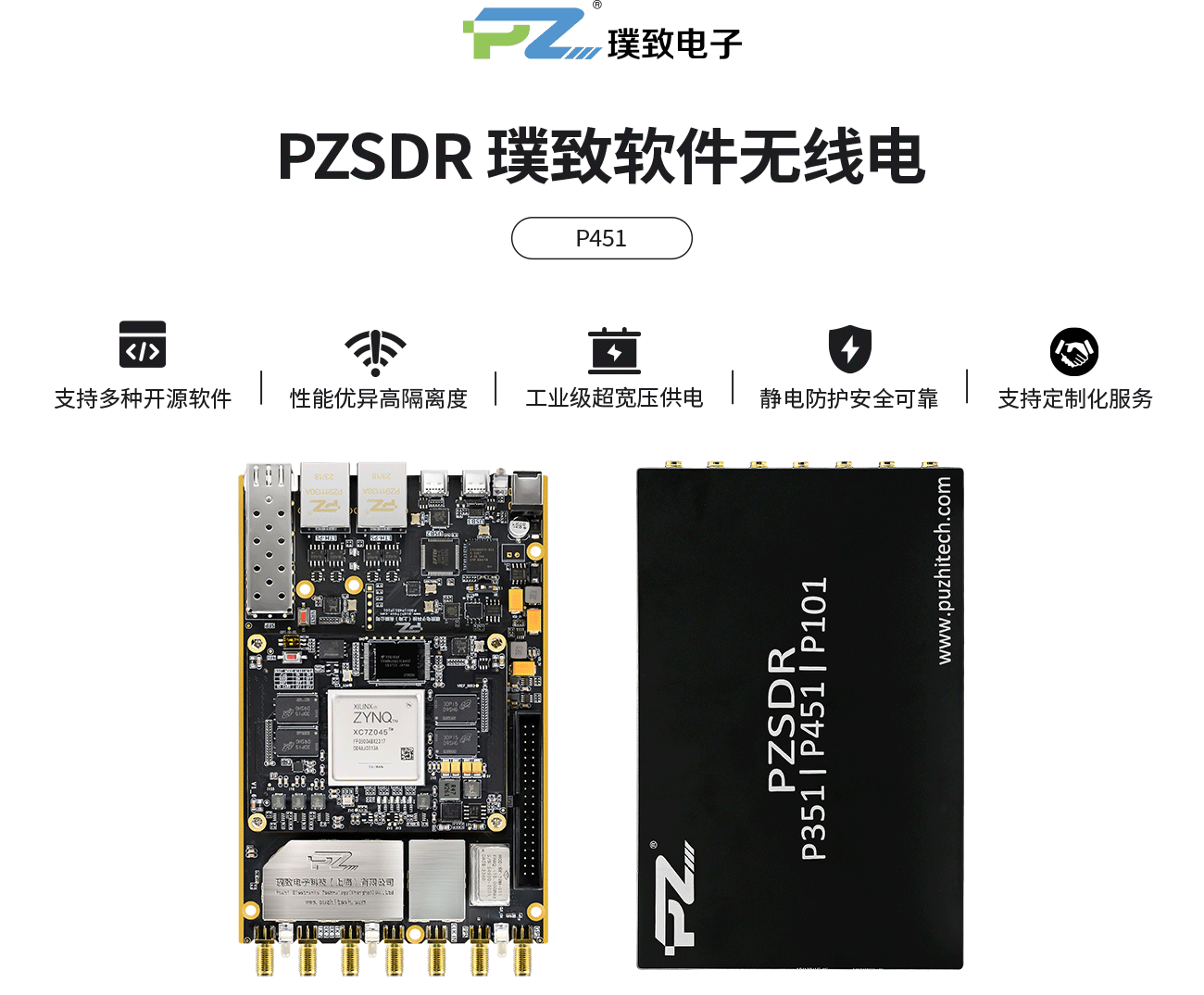

顶部横图

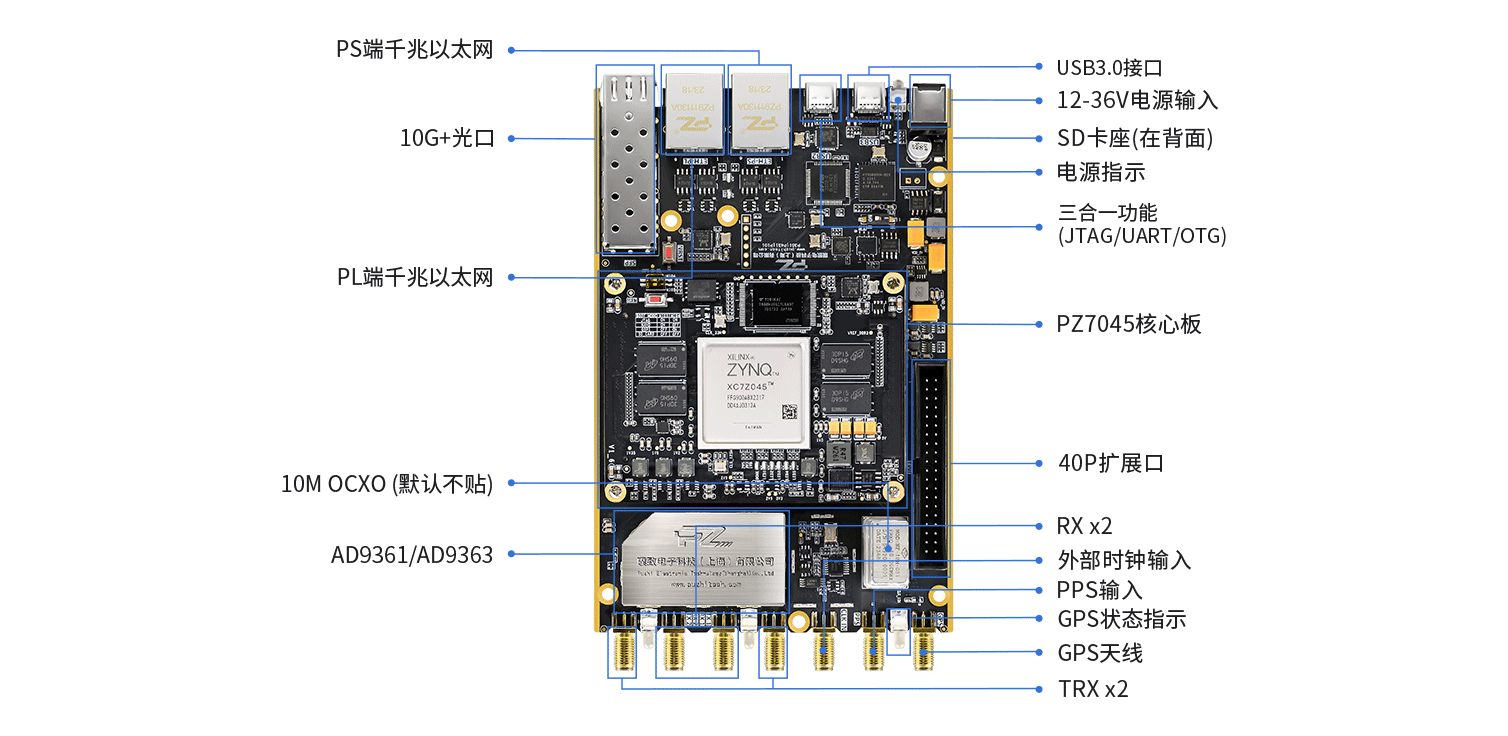

接口功能展示

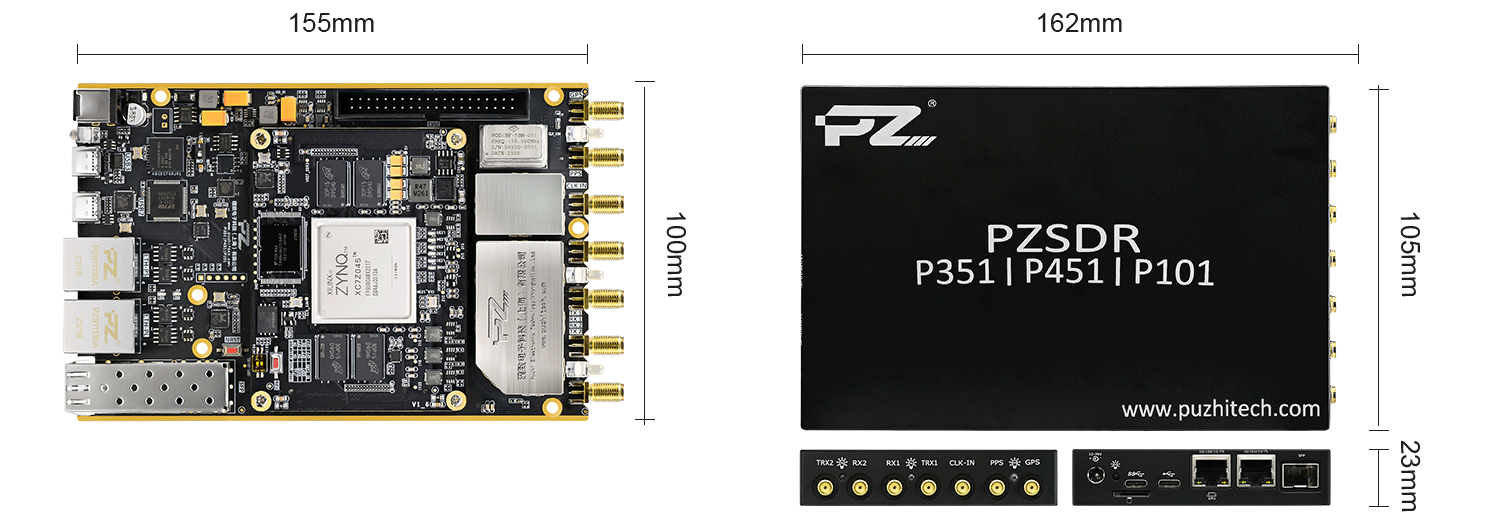

产品尺寸

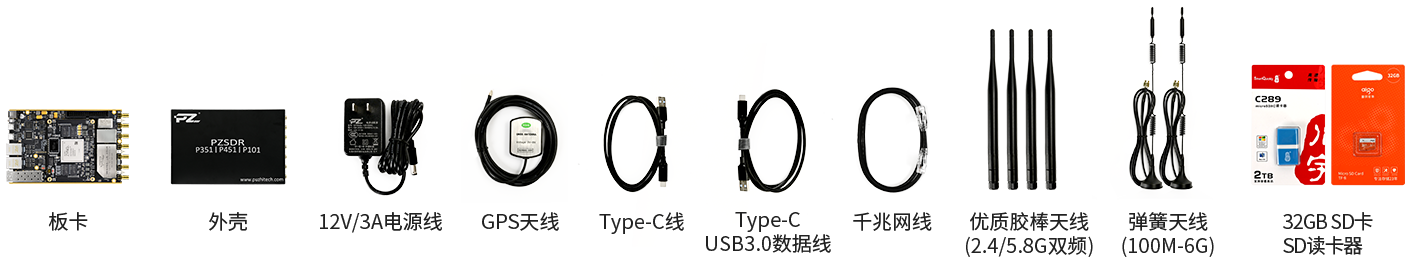

标配发货清单
核心参数
• 主控制器：XC7Z045-2FFG900I
• 内核：双核 ARM Cortex-A9、主频800MHz
• 逻辑单元：350K
• DSP Slices：900
• 射频芯片：AD9361
• 频率范围：70M至6GHz
• 信号带宽：200K至56MHz
• 功率放大：10-15dBm
• 尺寸：单板：155x100x2.2mm 壳体：162x105x23mm
• 供电：12-36V超宽压供电（极限50V）
• 工作温度：-40°C~+85°C
• 查找表：218600
支持与资源
• 移植与开源支持：1. PlutoSDR 2. UHD 3. FMCCOMS3 4. AD9361非操作系统工程
• 支持与提供软件包：1. vivado2019.1 2. ubuntu-18.04.4 3. GNU Radio 4. SDRangel 5. SDR# 6. Matlab Simulink 7. Gqrx SDR 8. PYNQ
服务与保修
• 售后说明 1.所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
资源下载
• P451 详细指标见 P451 详细指标页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
璞致电子科技（上海）有限公司 · onetest 仪器资源库
璞致 PUZHI
P451 软件无线电板卡 详细指标
70MHz至6GHz 2收2发 · 56MHz带宽
详细指标
以下指标取自璞致官网该产品详情页「产品参数」表。
• 型号：P451
• 主控制器：XC7Z045-2FFG900I
• 内核：双核 ARM Cortex-A9、主频800MHz
• 逻辑单元：350K
• 查找表：218600
• 触发器：437200
• DSP Slices：900
• BLOCK RAM：19.2Mb
• 射频芯片：AD9361
• 频率范围：70M至6GHz
• 信号带宽：200K至56MHz
• 功率放大：10-15dBm
• DDR3：PS端1GB、PL端1GB
• QSPI FLASH：256Mb
• E2PROM：256Kb
• 射频时钟：40M VCTCXO(0.1PPM)/ipex输入/外部输入三种可选 (默认40M VCTCXO、可选配OCXO）
• 千兆以太网：PS端1路、PL端1路
• USB3.0：1路
• USB OTG：1路
• UART：1路
• JTAG：1路
• SD卡：1路
• GPS：1路
• PPS/10M输入：1路
• 外部时钟输入：1路
• 扩展IO：32个3.3V IO
• 尺寸：单板：155x100x2.2mm 壳体：162x105x23mm
• 防护等级：所有对外接口均做静电防护时钟/射频均做屏蔽防护
• 供电：12-36V超宽压供电（极限50V）
• 工作温度：-40°C~+85°C
资源下载
• P451 产品介绍见 P451 产品介绍页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
