致茂 Chroma
54100Series 致冷芯片温度控制器
300W · 27V/12A
产品简介
致冷晶片(TEC)元件模组是一种使用电流控制热流的固态元件，它提供快速的温度响应和超高温稳定性，是非常有效率的小型温度控制器；TEC温度控制器是非常具环保性且简洁，不像传统压缩机一样需要使用机械(马达)零件或冷(热)媒的消耗。
Chroma 54100系列TEC控制器拥有很好的温度监测功能，它允许两个T-type热电偶输入，控制器内部的冷端温度稳定度可达0.001℃，整体系统的性能可达0.01℃温度解析度和高稳定性。 TEC 驱动控制采用滤波型PWM架构输出，相较于传统PWM，不仅可提供更高的功率输出，并调变PWM电流趋近直流电流输出，这是一个很重要的特点，可避免量测敏感元件时的电磁干扰。
产品功能与优势
主要特点
• 双向控制与300W(27V/12A)和800W(40V/20A)功率输出
• 滤波型PWM输出，>90％的效率转换，同时维持温度设定范围从-70到250℃，温度分辨率达0.01℃，绝对精度达0.3℃
• 在PID控制下，短期稳定±0.01℃(1小时)，长时间稳定性 ±0.05℃(24小时)
• 大讯号PID/Auto Tune提供优化控制
• 两组T型热电偶输入，一组提供温度回授控制一组监控平台温度偏差，提供灵活的控制模式
• 用于 PC 的RS232, USB 2.0, LAN串行通信端口远程操作和数据记录热
• 功能强大的控制软件
• 可搭配任何Chroma温控平台
Chroma 54100系列TEC控制器的另一个重要特点是最佳化自动PID的功能，它具有独特的自动调整演算法，保证最佳的控制和温度反应，定期动态调整使得温度稳定性与分辨率达0.01℃，不论大小和各种几何形式的热平台。
高瓦数功率输出是另一种Chroma 54100系列控制器的优点，目前提供有300W和800W高功率TEC输出。更高的TEC功率能提供更宽的温度使用范围、更快温度响应及更大的平台应用，比较起其他厂牌控制器，Chroma 54100系列提供目前市场上最好的性价比。

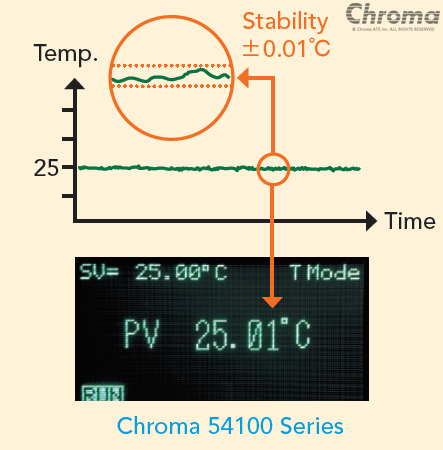

优良的温度响应，温度精确度与控制稳定性
TEC模组是一个双向电流控制的热泵，使用TEC模组的温度控制系统，可以达到的高温或低温的温度环境，与传统的温度控制方法相比，这是精密、快速响应且只需使用一组控制器。
TEC模组虽然有许多特殊的功能，使用者仍然需要良好的TEC控制器使其功能达到最佳化，Chroma 54100系列TEC控制器是专为TEC模组设计的系统，温度可以非常快速的从一个温度点控制到另一个目标温度点，当接近目标温度点时不会产生电流过冲的问题。在热扰动的情况下，即使是100W开启/关闭扰动，Chroma 54100系列TEC控制器可以在几秒钟内减少温度变化小于1℃。针对温度的稳定性而言，Chroma 54100系列TEC控制器在大多数情况下提供 0.01℃稳定性。

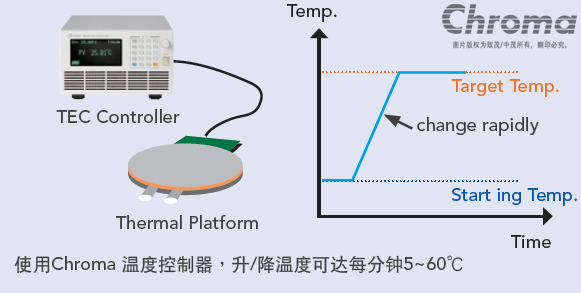

使用Chroma温度控制器，升/降温度可达每分钟5至60℃。

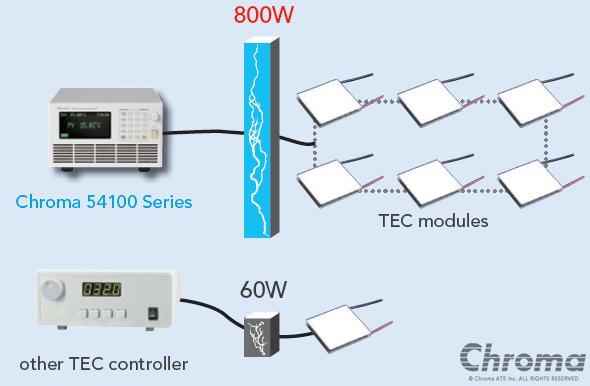

高功率输出能力
目前市场上有许多小输出功率TEC控制器，这些控制器主要用于小型设备和小规模的实验室规模。随着技术的发展，许多全新的应用使得TEC控制器需要比以往更高的功率表现；例如：测试大于4英寸的太阳能电池从-20℃控制到85℃，需要超过100W TEC功率，更何况太阳光的热负荷高达30W以上；用于照明的高功率LED，也大多有热控制的需求；而一般30W的高功率LED模组也需要从-20℃至150℃温度测试条件。
Chroma 54100系列TEC控制器目前可提供300W和800W的功率输出，满足从各种大小不同的平台。在典型应用中，一组Chroma 54100系列 TEC 控制器可驱动多个高功率TEC的模组，提供非常具有竞争力的解决方案。
高精准温度解析度
TEC控制器目前在市场中使用的热电偶通常约1℃精度与0.1℃解析度，这对于许多应用上是不足的，例如：评估太阳能电池发电效率的需求远低于1℃控温精度；实验室中物质的相变化可能发生在0.1℃或以下；对于生化反应过程中，温度临界点是非常敏感而且必须得知的数据；热管电组量测中，温度偏差往往远低于1℃的温度。有些高解析度的TEC控制器使用不同类型的温度感测器，如RTD、温度 IC、或热敏电阻，不幸的是，这些温度感测器有金属接触或过于笨重的量测问题。
Chroma 54100系列TEC控制器使用热电偶温度精度基本可达0.3℃，解析度为0.01℃，使用者可以很方便设置热电偶感测器，同时保持高精度和解析度，这意味着使用者可以实现具有高重复性、高精度与高可信度的测试结果。

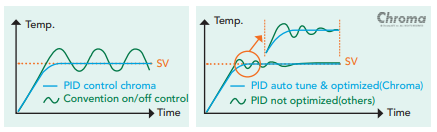

大讯号PID/Auto Tune控制
PID控制法是一个优良控制器的重要特征，PID参数基本上描述一个系统的动态响应，每个系统的PID参数可能大不相同，有适当的PID参数设置才能确保良好的控制系统，而手动操作PID参数是非常繁琐且浪费时间。因此，一个先进的控制器应具有自动调整的PID功能。
许多市场上的TEC控制器使用小信号和单向瞬态温度来找出PID参数，这种自动调整法只能适用加热器温度控制，但不适合TEC的控制。为了找出真正适当的TEC控制系统的热响应，Chroma 54100 系列TEC控制器使用大信号和双向驱动方式为自动调整PID参数，这种控制方式可以快速、精确、并且很稳定，当其他的TEC控制器在每20℃间隔中就需要一组新的PID参数的设置时，Chroma 54100 系列TEC控制器只要在40至50℃间找出一组PID参数后，此参数就可涵盖从-70到250 ℃的使用范围。
软体介面
Chroma 54100系列TEC控制器程序提供了使用者操作介面，它可以设置和读取温度，查看TEC电流和温度VS时间曲线，数据记录至文件中，温度循环设定和爬升/下降控制速度设定等。 PID参数，电流限制和其他重要的设定，可以从工程模式来设定。
应用范围
主要型号与技术规格
该系列共收录 4 个具体型号，以下为前 4 个（完整规格见详细指标页）。
• 54100 Series 叙述 致冷芯片温度控制器
• 54130-27-12 叙述 致冷芯片控制器 300W
• 54180-40-20 叙述 致冷芯片控制器 800W
• 54180D 叙述 致冷芯片控制器 1,600W
资源下载
• 54100Series 详细指标见 54100Series 详细指标页。
• 官方 PDF（型录）：54100Series-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
54100Series 详细指标
300W · 27V/12A
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 4 个具体型号。
54100 Series
• 叙述：致冷芯片温度控制器
54130-27-12
• 叙述：致冷芯片控制器 300W
54180-40-20
• 叙述：致冷芯片控制器 800W
54180D
• 叙述：致冷芯片控制器 1,600W
资源下载
• 54100Series 产品介绍见 54100Series 产品介绍页。
• 官方 PDF（型录）：54100Series-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
