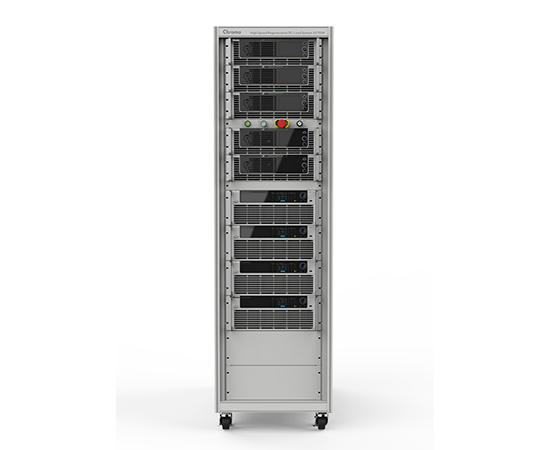

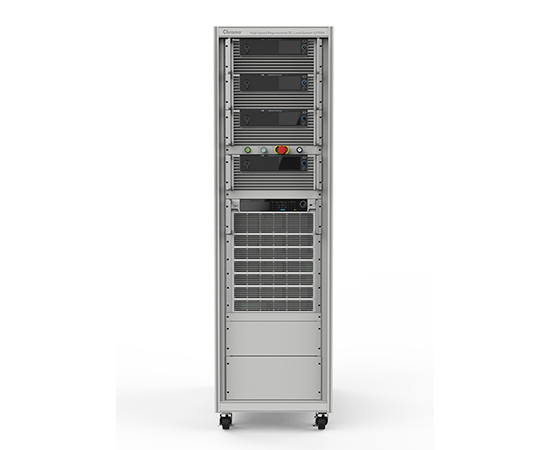

63700HSeries 高速能源回收式直流电子负载系统
80kW · 120kW
产品简介
63700H高速能源回收式直流电子负载系统专为测试AI服务器电源供应设备而设计，如电源机架、机架式电源系统等。63700H提供不同的电压型号，适用于高压HVDC机架电源与DC-to-DC机架电源系统。
63700H不仅具备优异的电流响应能力，符合峰值功率（Peak Power）与EDPp的测试需求，在静态模式下亦能提供高达80%的能源回收效率，将电能回馈至电网。可大幅降低室内测试环境温度，减少空调为降低环境温度的大量用电，也为使用者节省了功率转换的用电成本，同时又符合节能环保的需求。
产品功能与优势
主要特点
• 额定功率：80kW & 120kW
• 电压范围：80V & 1,000V
• 电流范围：最高达2,650A
• 定电流操作模式
• 同步动态主/从控制，数量高达10柜*
• 峰值功率： 额定功率的160%（CCD）可持续1ms
• 140%可持续50m sec.
• 120%可持续30sec.
• 电流斜率：最高达40A/μs
• 能源回收效率最高约80%（稳态）
• 1,000V型号电压双文件位，适合400V与800V Sidecar测试
• 编程模式适合EDPP测试
• 智能型风扇控制
• 保护功能：过电流、过温度、过功率保护与过电压告警
• 标配LAN界面
• AI服务器电源模块机架（Power Shelf）
• AI服务器电源机柜（Power Rack）
• AI服务器电池备援模块机架（BBU Shelf）测试
63700H以机架式的架构，提供80V & 1,000V两种电压规格，高压1,000V更提供两个电压范围，适合400V与800V的Sidecar测试，此外，功率最高达120kW（稳态下），单柜最大电流2,650A，透过同步动态主/从控制，80V最多可达10柜*，1,000V最多可达10柜*，最大功率更高达1,200kW。
63700H高速能源回收式直流电子负载系统提供共256组的编程功能，可符合EDPP多组峰值功率的测试需求；在量测方面，63700H可精准的进行电压、电流量测，透过专用SoftPanel软件，即可对63700H做简易的操作与设定。
针对AI服务器电源测试，63700H设计多项安全保护机制，具有过电流、过功率、过温度的保护功能及过电压告警机制，大幅提高产品可靠性，是工程测试及自动测试系统整合得以信赖的产品。
*注: 应用3柜以上（含）系统，请洽致茂业务办公室。

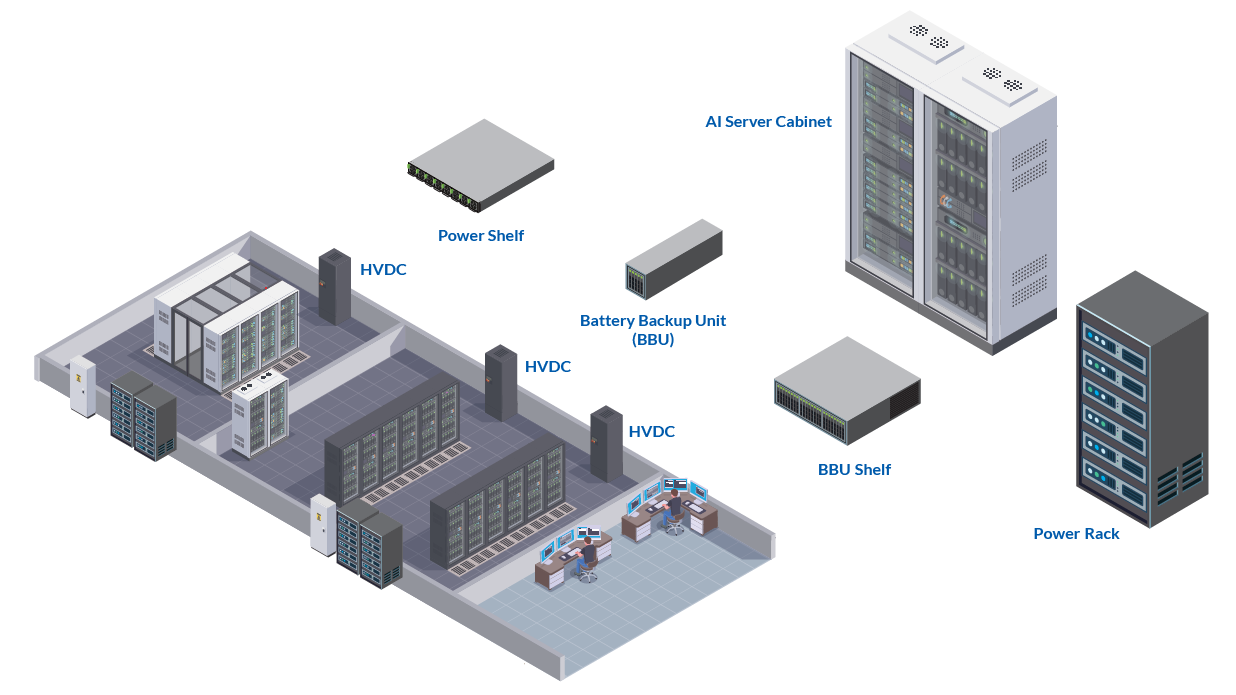

应用领域
为测试AI服务器电源供应设备而设计，如电源模块机架（Power Shelf）、电源机柜（Power Rack），以及电池备援模块机架（BBU Shelf）基本要求需要瞬时响应测试，过去多数使用传统线性负载，线性负载直接将功耗转换成热气排出，对整体空间与环境的条件都特别要求。63700H高速能源回收式直流电子负载系统，一款具备高速动态响应，且同时兼具可回收性能，因此不论是动态性能测试，还是长时间信赖性测试，都可只用一台机器完成测试。

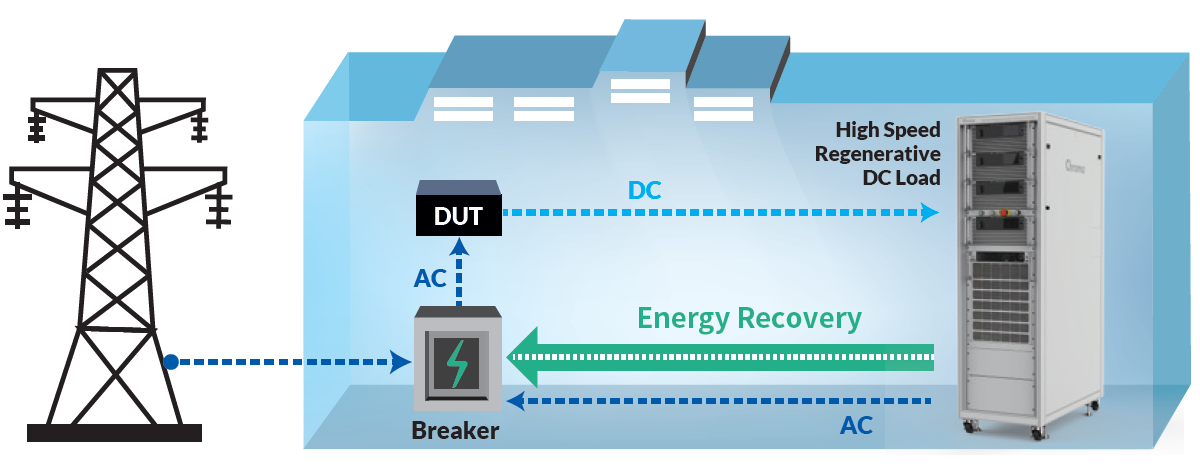

能源回收
63700H高速能源回收式直流电子负载系统，将拉载电能透过电压转换后，以交流电方式回馈至厂内电网，稳态效率大于80%，回送的电能可以被厂内其他设备再利用，可达到节省整体电能消耗与碳排放降低对环境的影响，并有效降低因电子负载拉载所产生的热，同时又减少空调的能耗，减少电费的成本支出。

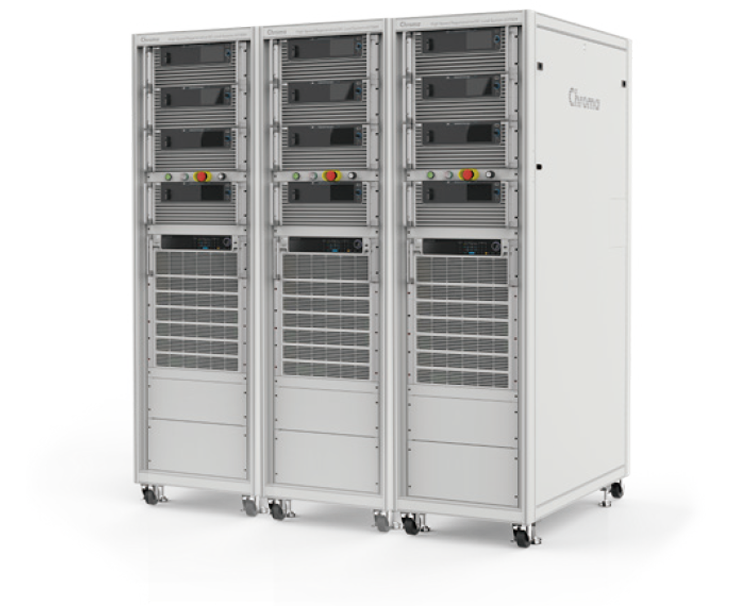

同步动态主/从控制
为因应AI电源快速的发展，电源及BBU功率都不断提升，Power Shelf功率约落在百kW以上，Power Rack功率甚至高达MW等级，对此设计63700H放置于41U的系统柜中，且具有同步动态主/从控制模式。同型号的电子负载系统柜，并将所有电子负载系统柜设定成同步动态主/从控制形同一个单一负载，用户仅需透过SoftPanel或是指令控制，编程负载测试条件将会自动分配至每一系统柜，可利于使用者操作。
动态负载模式
电源瞬时响应测试为电源供应器基本测试要求，因为在负载瞬间变动造成输出电压过冲或下冲，都将使得后端系统产生不正常运作，或是损坏其他零件。因此63700H提供可编程动态电流负载（CCD）模式，其电流斜率可高达40A/μs，电流爬升最小反应时间为25μs。可编程的设定参数，有电流高/低准位、T1/T2、爬升率/下降率与执行次数。还可设定一段时间的重复次数，范围为1-65,535次。不仅如此，在63700H 80V机柜支持160%@1ms，功率达128kW，63700H 1,000V机柜在160%@1ms，功率高达192kW，适用于模拟电源供应器的瞬间带载能力。

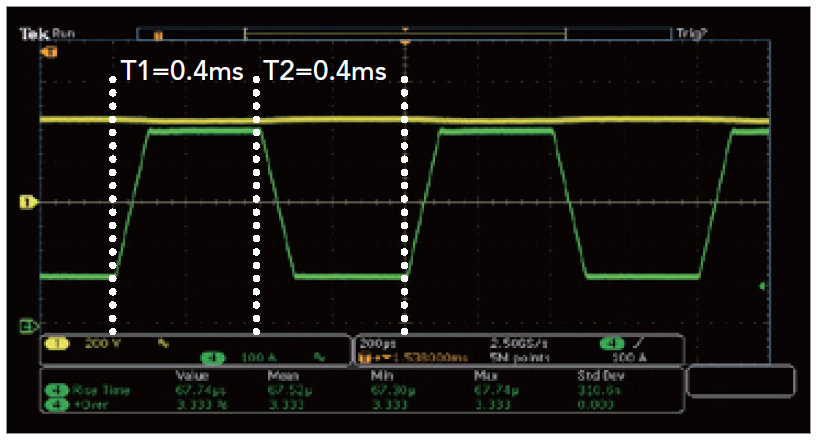

▲ 测试参数400V，480A-120A，SR=4A/μs

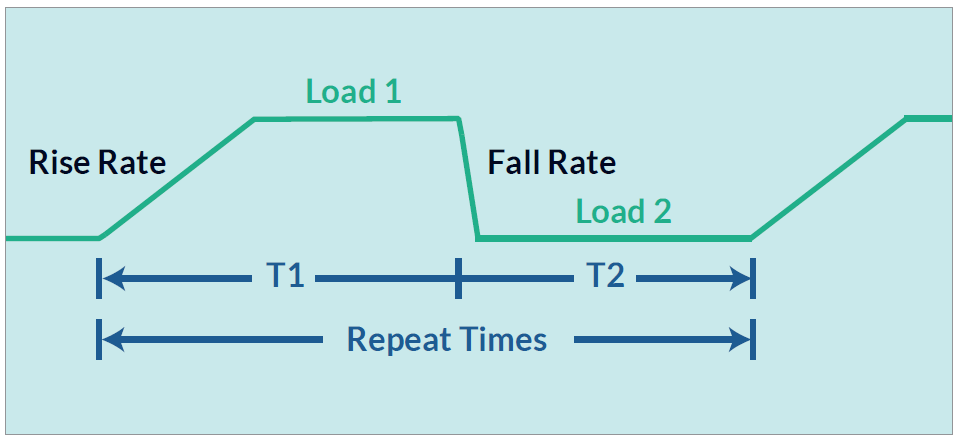

▲ 可编程的设定参数

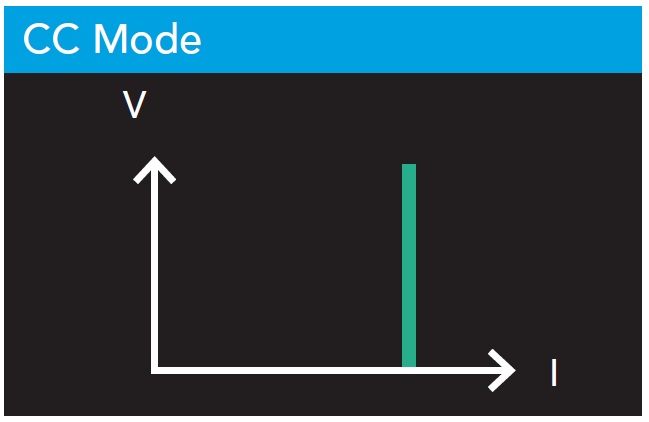

定电流负载模式
63700H提供定电流负载模式，此项操作模式可以用来满足基本的测试需求。定电流模式经常用于测试电源供应器或是DC-DC转换器，可仿真真实负载条件，确认待测物在不同负载情况下是否能维持稳定输出电压，适合长时间稳态测试。
可编程负载时序功能

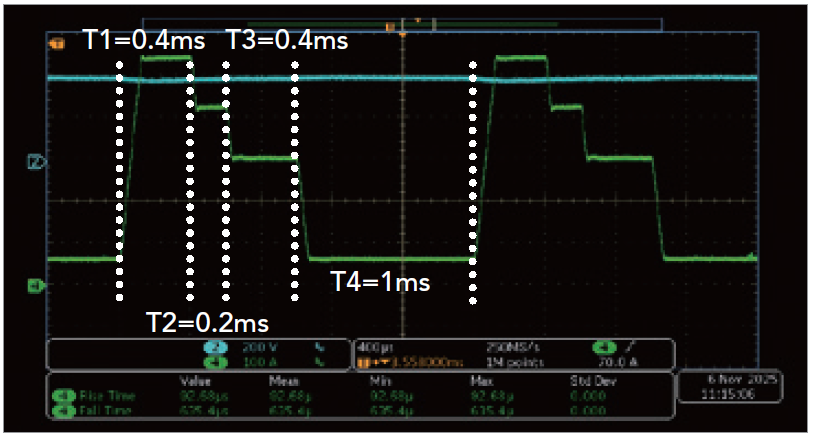

63700H系列内建256组可编程负载时序，可透过程序编号、重复次数、停留时间，及电流设定等参数，供使用者模拟各种不同的动态拉载电流波形，亦提供二个电流准位以上的动态电流仿真，适用于从GPU需求衍伸至AI服务器的Electrical Data Peak Processing（EDPP），重复性多阶的动态测试如右图所示；或者One Shot拉载模拟。
Chroma SoftPanel
63700H具备LAN通讯接口可进行远程链接控制，用户可透过图形化的操作软件来控制。友善的图形化操作软件接口，让用户轻易上手、易于操作。同时也提供远程控制DLL dynamic link library（例如: 支援CANoe、Python、C#.）文件自行撰写程控63700H，根据使用者习惯挑选合适的操作方式。

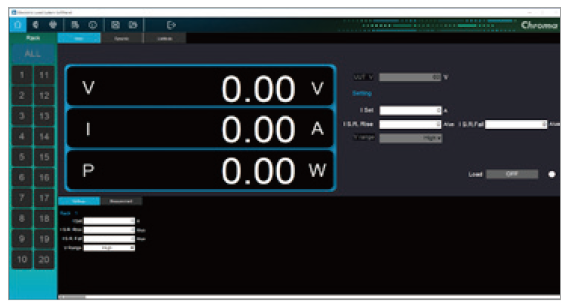

▲ 定电流模式（CC Mode）

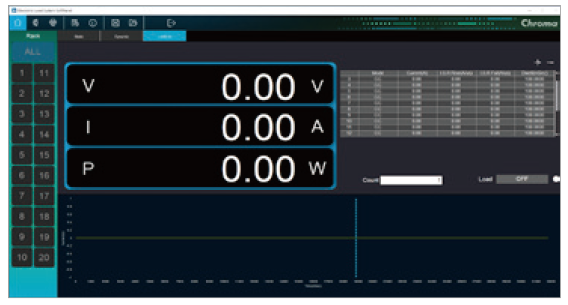

▲ 可编程负载时序功能（Program Sequence）
▲ 系统设定（System Setup）
▲ 输出报告参数设定（Report）
主要型号与技术规格
该系列共收录 3 个具体型号，以下为前 3 个（完整规格见详细指标页）。
• 63700H Series 叙述 高速能源回收式直流电子负载系统
• 63700H-80 叙述 高速能源回收式直流电子负载系统（80V / 2,650A / 80kW）
• 63700H-1000 叙述 高速能源回收式直流电子负载系统（1,000V / 710A&235A / 120kW）
资源下载
• 63700HSeries 详细指标见 63700HSeries 详细指标页。
• 官方 PDF（型录）：63700H-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
63700HSeries 详细指标
80kW · 120kW
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 3 个具体型号。
63700H Series
• 叙述：高速能源回收式直流电子负载系统
63700H-80
• 叙述：高速能源回收式直流电子负载系统（80V / 2,650A / 80kW）
63700H-1000
• 叙述：高速能源回收式直流电子负载系统（1,000V / 710A&235A / 120kW）
资源下载
• 63700HSeries 产品介绍见 63700HSeries 产品介绍页。
• 官方 PDF（型录）：63700H-SC.pdf
