POA 可编程光衰减器
多模环通量严格标定，超高的衰减准确性和重复性！
功能与结构
产品概述

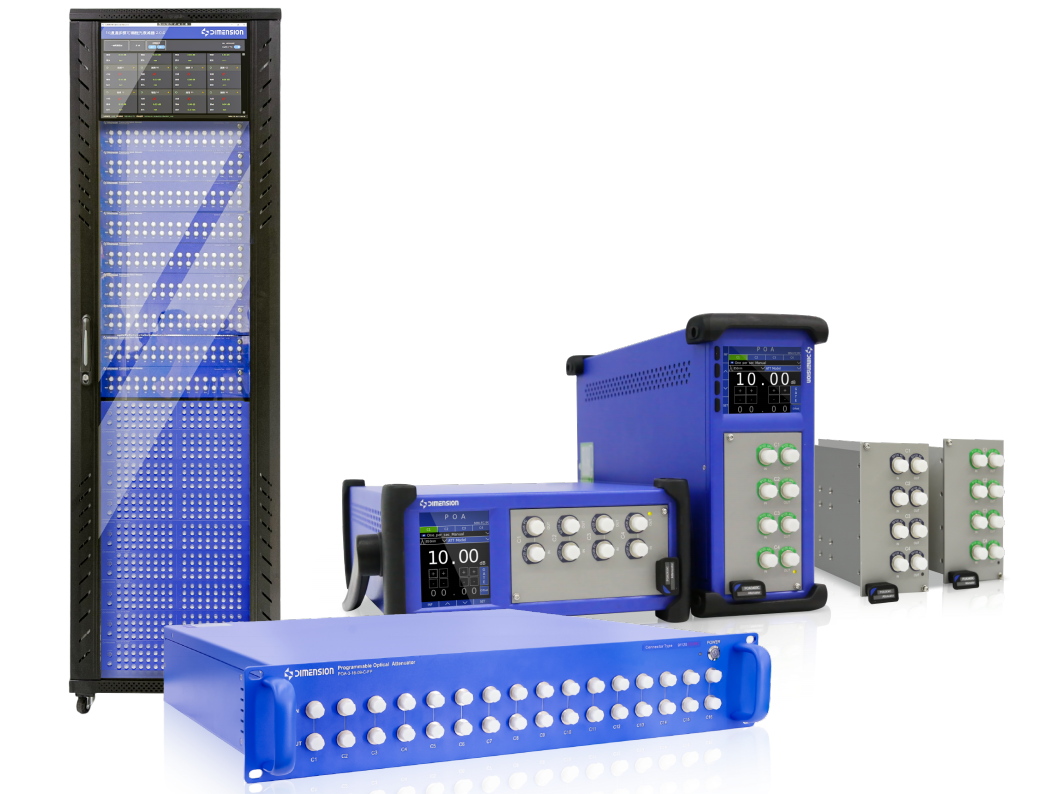

在5G网络加速部署、数据中心光互联需求激增的背景下，维度科技的可编程光衰减器具有OMEGA系列模块式与XHASIS系列机架式两大形态，兼具低插入损耗，高衰减速率，高密度，低成本，可定制，易部署等显著优势。其应用场景已从传统的实验室测试延伸至光网络自动化运维、光纤传感及激光设备控制等多元领域。随着光通信技术向高速率、大容量方向演进，可编程光衰减器正通过集成MEMS技术、DSP算法等创新设计，推动光网络向智能化、自适应方向跨越发展。
主要特性
• 多模环通量控制，多种光源检验标定
• 更低插入损耗，衰减速率提升200%
• 内置功率监控闭环监测，三种控制模式
• 支持自定义任务设置和编程
• OMEGA系列模块式可集成多种功能模块于一体，可快速实现对光器件等产品的一站式测试
• XHASIS系列机架式光衰减器密度高，体积小，易部署，成本低
主要应用
• 800G光模块测试
• 光路损耗模拟
• 光器件BER测试
• EDFA制造及检验
• 光探测器线性度测试
可调谐光源功率检验
主要分类
OMEGA系列模块式
• 机械式光衰减器
• MEMS光衰减器
XHASIS系列机架式
• 机械式光衰减器
• MEMS光衰减器

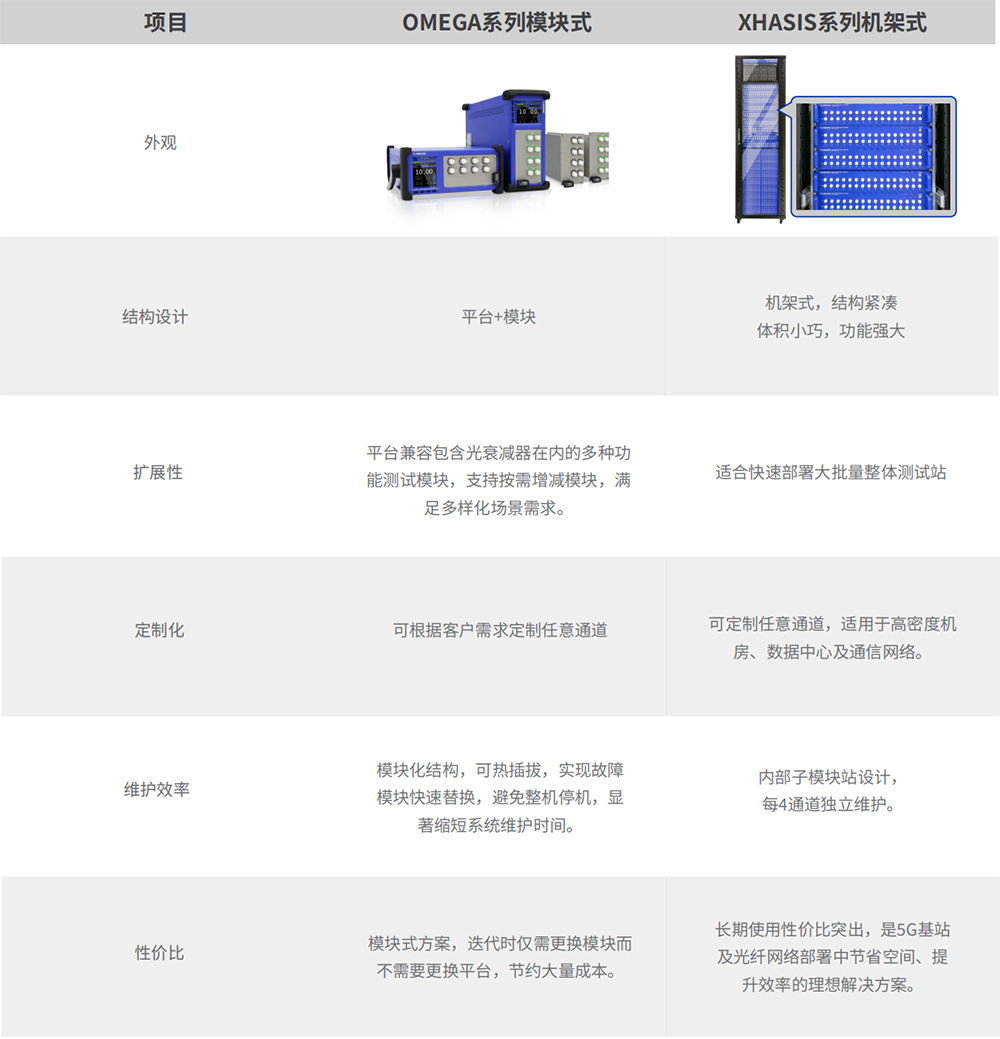

OMEGA系列模块式 vs XHASIS系列机架式

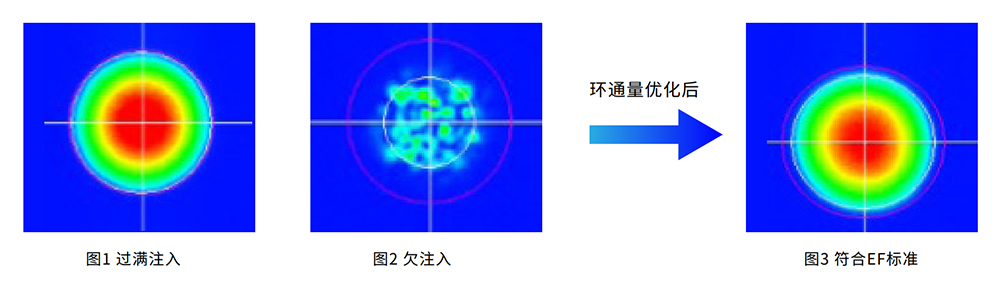

严格控制多模EF(环通量)，适配不同种类光源注入
由于不同的多模激光器在光纤内部传输时环通量不同，这导致在不计算EF时衰减器的标定数据会有较大的误差。维度科技的多模衰减器通过模式控制器和严格的环通量检测设备，将EF严格控制在IEC-61280-1-4和TIA-455-203的标准，保证不同光源的注入下测试准确性均良好。

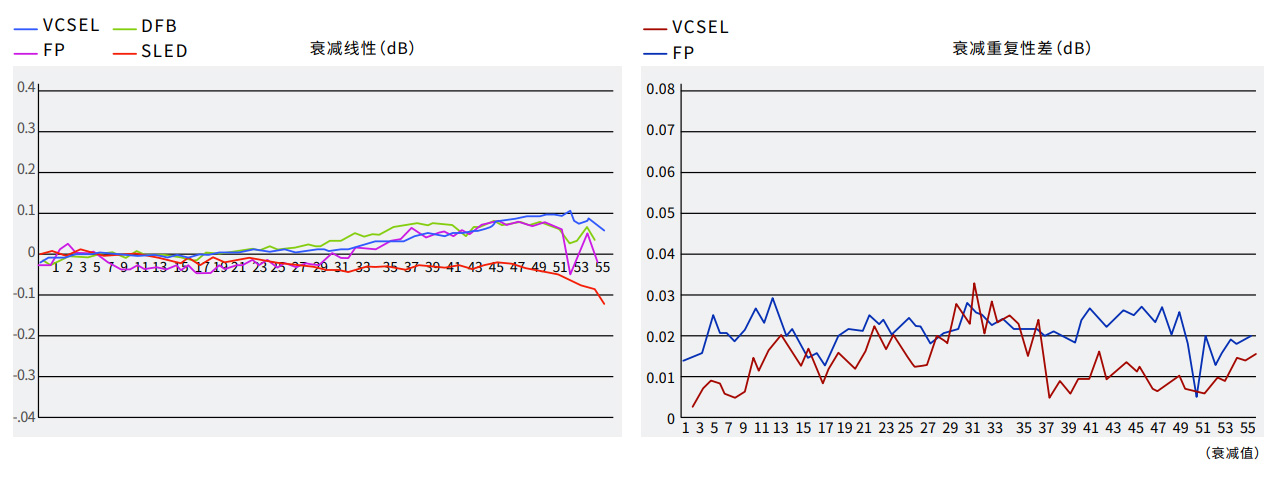

优化后检验结果:全量程衰减线性度 ±0.10dB
超低插入损耗和超快的衰减速度
插入损耗优化：通过光路结构优化，插入损耗SM<1.0dB,MM<1.5dB。

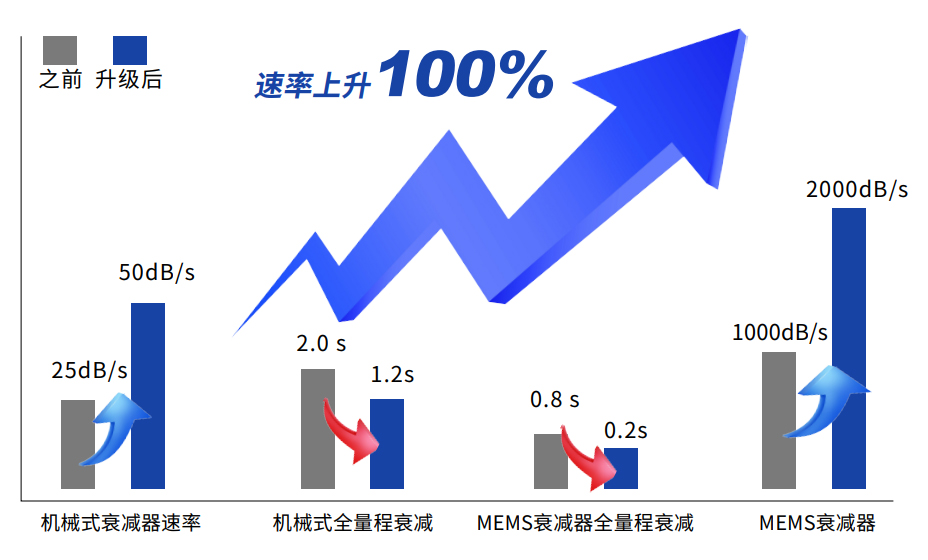

衰减速度提升：机械式衰减器速率从25dB/s升级到50dB/s，全量程衰减1.2s；MEMS衰减器从1000dB/s提升至2000dB/s，全量程衰减0.2s。测试效率大幅提升。

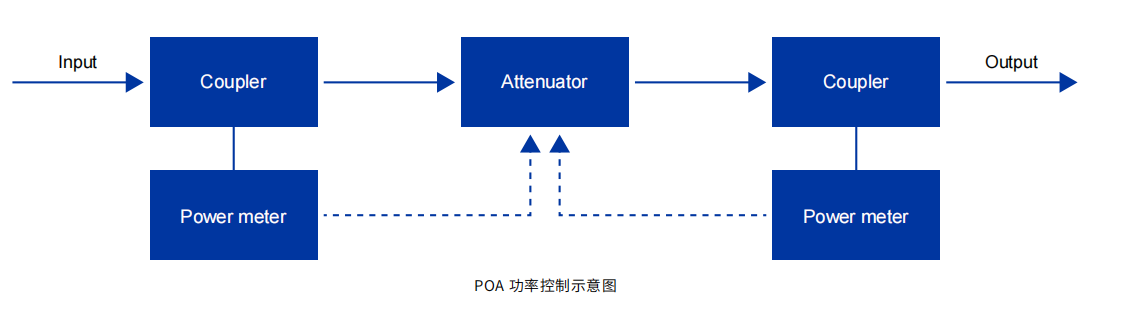

内置功率监控半开环监测，三种模式控制衰减
为了准确衡量衰减后的功率值，POA在衰减光路后增加了可以选配的光功率计组件，半开环监测光路衰减。加入功率计后在功率监控模式下实时反馈调节，衰减精度达到±0.10dB。
全新一代衰减器根据不同的应用场景设计了三种控制模式，以应对不同的需求：
支持支持自定义任务设置和编程

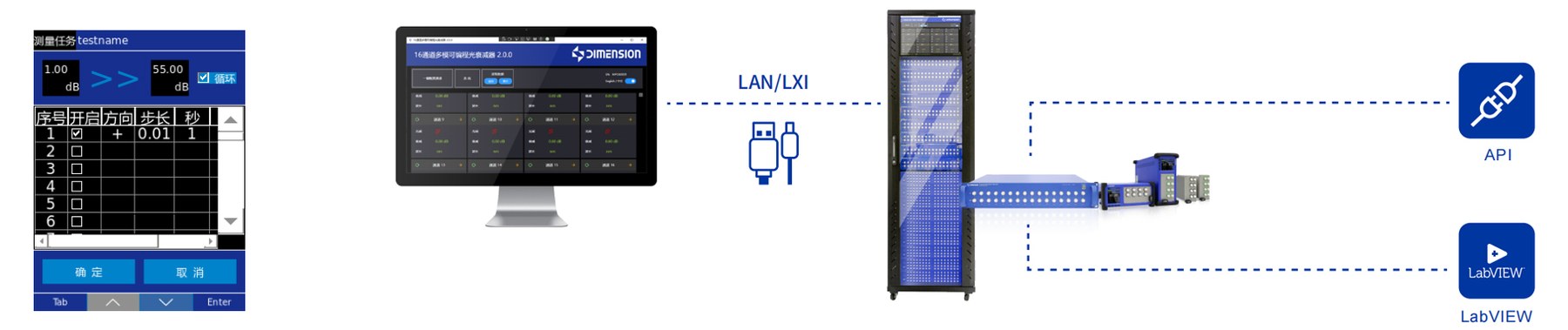

• 多种通信方式：OMEGAv1.0模块式和XHASIS机架式光衰减器提供TCP/IP或USB连接方式，OMEGAv2.0模块式则经过进一步优化，支持LXI通信。
• 可视化测试：配备可视化软件，方便用户便捷使用，支持用户自定义任务，快速搭建测试平台。
• 自动化测试：提供API接口、封装LabVIEW语句的控制指令，方便用户快速嵌入测试系统。
主要应用场景

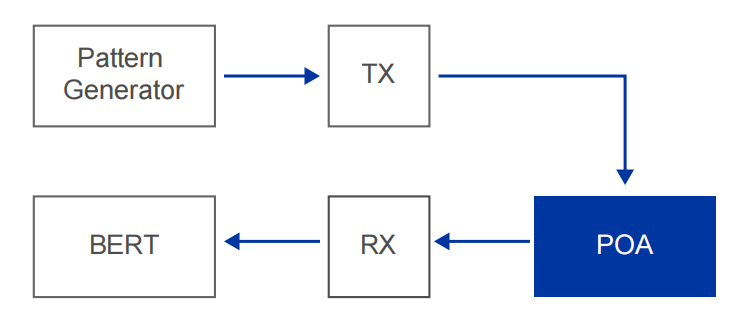

光模块BER和接收灵敏度测试
可调谐衰减器在光模块BER测试和接收灵敏度测试中扮演关键角色，通过精确控制输入光功率，模拟不同信道条件，从而评估光模块的性能极限和稳定性。

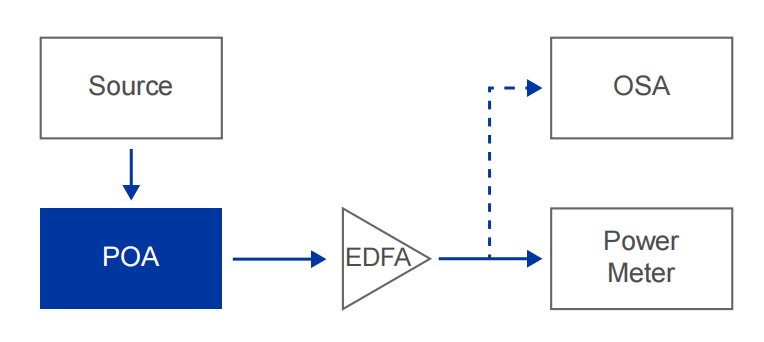

EDFA制造及检验
在制造和检验过程中，需通过精确动态调节输入光功率，模拟不同网络场景（如长距离传输、多波长复用），从而确保EDFA的可靠性、稳定性和一致性。

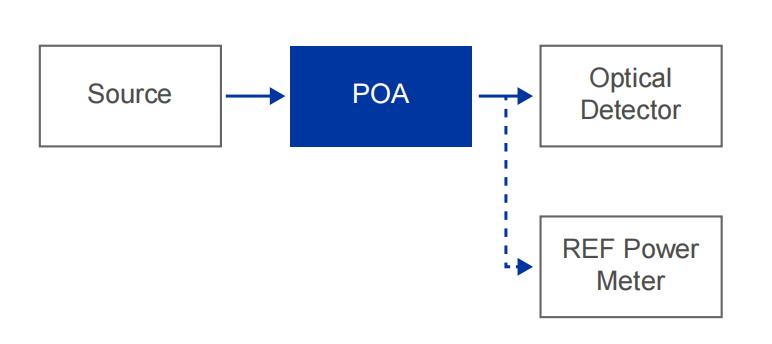

光探测器线性度测试
通过调节可调谐衰减器，精确控制输入光功率， 验证探测器在不同光强下的电信号响应是否保持线性关系，从而评估其线性度指标。

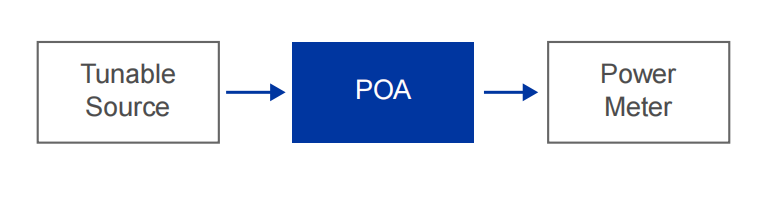

可调谐光源功率检验
在可调谐光源功率检验中，通过精确调节可调谐衰减器，验证在不同条件下，可调谐光源的输出功率的稳定性，也可以测试可调谐光源在不同波长下的功率平坦度。
资源下载
• POA 详细指标见 POA 详细指标页。
• 官方资料：POA可编程光衰减器
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
POA 详细指标
多模环通量严格标定，超高的衰减准确性和重复性！
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。

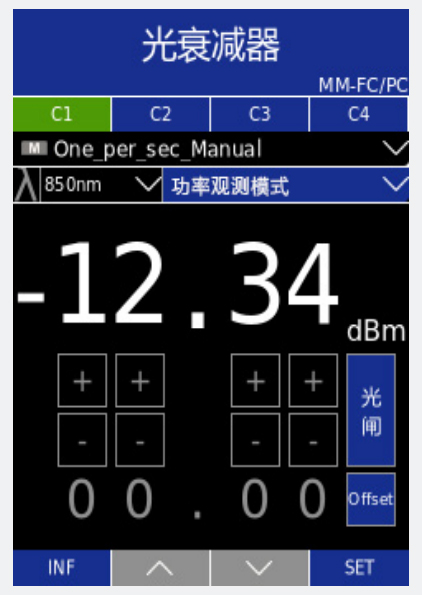

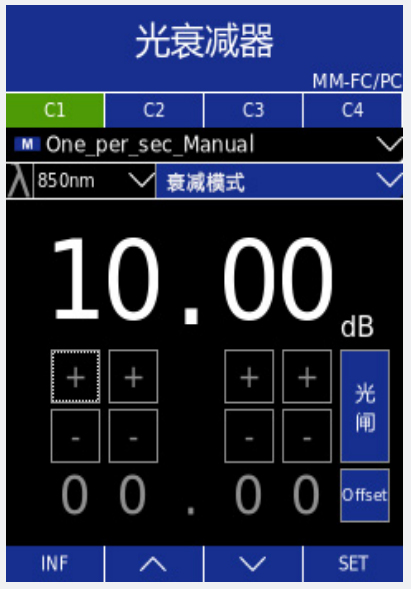

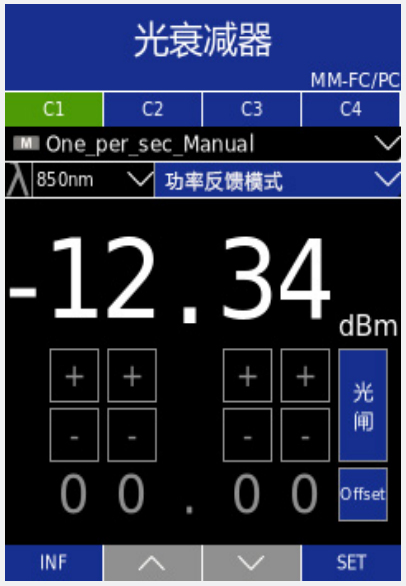

• 功率观测模式（Power Monitor Mode）：功率反馈模式（Power Feedback Mode） ｜ 衰减模式（Attenuation Mode）
• 实时显示此时衰减器的出光功率， 便于用户检测光信号在瞬间变化时的功率强度：根据预设的期望功率值设置衰减 ，并根据内置的功率计读数反馈调节， 保证输出功率精确 ｜ 直接调节衰减值
• 产品类型：Mechanical ｜ MEMS
• 光纤类型：MM 50/125 μm or SM 9/125μm ｜ SM 9/125μm
• 波长范围：850/1300nm ｜ 1260~1650nm
• 衰减范围：>55dB ｜ >40 dB
• IL(Typ.)[2]：<1.5 dB-不带功率监测 <2.0 dB-带功率监测 ｜ <1.8dB-带功率监测
• RL(Typ.)[2]：>30dB ｜ >55dB
• 衰减准确度：±0.10dB ｜ ±0.25dB
• 衰减分辨率：0.01dB
• 衰减重复性：±0.05dB ｜ ±0.15dB
• 衰减速度：50dB/S ｜ 2000 dB/s
• 最大输入功率：+27dBm
• 闭环功率范围：+20~-47dBm
• 功率监测线性度：±0.15dB
• 功率设置重复性：±0.03 dB
• 功率设置分辨率：0.01 dB
• 预热时间：20分钟(存储与使用温度一致)60分钟(存储与使用温度不一致)
• 建议校准周期：2年
• 工作温度：10℃~40℃
• 存储温度：-40℃~70℃
• 尺寸：OMEGA系列模块式：机箱359mmX274mmX115mm;模块285mmX133mmX71m m XHASIS系列机架式：2U或3U
补充说明与图示
性能参数
订购信息
以下内容原为官网参数表截图，此处已转为文字。
• 型号：1=Mechanical SM，2=Mechanical MM，3=MEMS SM
• 通道数量：01=1 路，02=2 路，04=4 路，……，XX=XX 路
• 光纤类型：09=9/125μm，50=50/125μm
• A/C：A=无 Power Meter，C=内置 Power Meter
• 连接器：FA=FC/APC，FP=FC/PC，SA=SC/APC，SP=SC/PC，LA=LC/APC，LP=LC/PC，X=定制
• 举例：POA-21650C-FA，机械式 16 通道多模内置 Power Meter FC/APC 连接器光衰减器
XHASIS 系列机架式 POA 订购信息（型号编码）
• 型号：1=Mechanical SM，2=Mechanical MM，3=MEMS SM
• 通道数量：01=1 路，02=2 路，04=4 路，……，XX=XX 路
• 光纤类型：09=9/125μm，50=50/125μm
• A/C：A=无 Power Meter，C=内置 Power Meter
• 连接器：FA=FC/APC，FP=FC/PC，SA=SC/APC，SP=SC/PC，LA=LC/APC，LP=LC/PC，X=定制
• 举例：POA-X-21650C-FA，机械式 16 通道多模内置 Power Meter FC/APC 连接器光衰减器
资源下载
• POA 产品介绍见 POA 产品介绍页。
• 官方资料：POA可编程光衰减器
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
