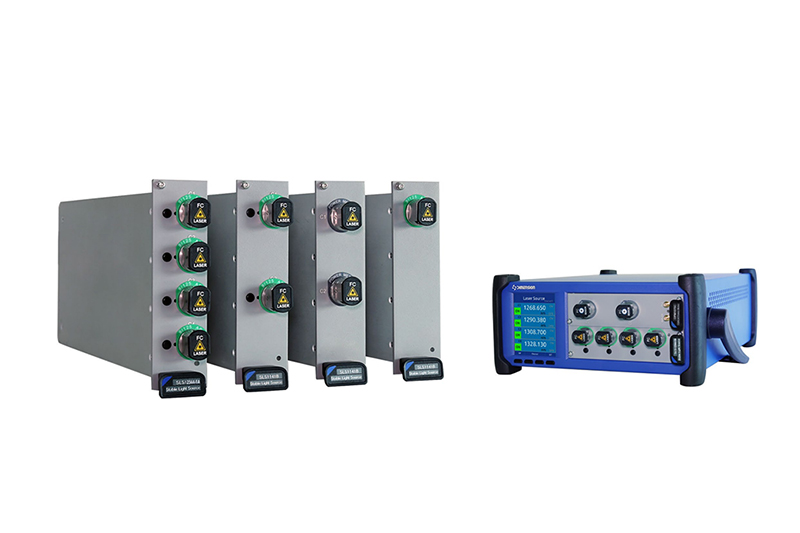

TSP系列是一款提供1至16通道并可以自行选择通道数量的可调谐光源，每个通道的参数可单独设置，也可以根据客户需求对光源进行选择，配备了7寸高清触控显示屏，同时提供上位机软件，方便用户操作设置。
同厂商产品
易拓展，兼容ALPHA、OMEGA通用光学测试平台
TopLight 1260至1630nm可调谐光源 ±20pm|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技

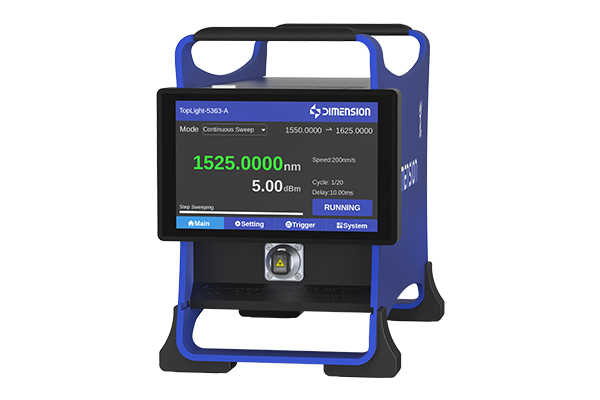

TopLight 可调谐光源
波长精度高，扫描速度快，针对O波段进行精细扫描
功能与结构
产品概述
可调谐光源是光通信领域中无源、有源器件进行波长相关测试的必要仪器，能够精确快速地调整合适的波长以满足测试需求，搭配高采样速率的功率计可以高效地采集器件的功率-波长曲线，测试器件在不同波长下的性能参数。
TopLight可调谐光源是维度科技集成了十六年来的光学测试领域的专业经验开发的首款可调谐光源，具有波长精度高，扫描速度快，输出功率稳定性高，全波段无跳模的特点。产品集成度高，体积小巧，操控灵活，搭配维度科技公司的高速功率计和偏振控制器可以匹配波分复用器件的全部测试需求。
主要优势
• 波长精度±20pm
• 扫描速度100nm/s
• 高信噪比和边模抑制比
• 全波段无跳模
• C+L波段或O波段可选
主要应用
• WDM扫描测试
• 光无源系统测试
• 波长相关性测试
• 特定波长输出
• 光谱学

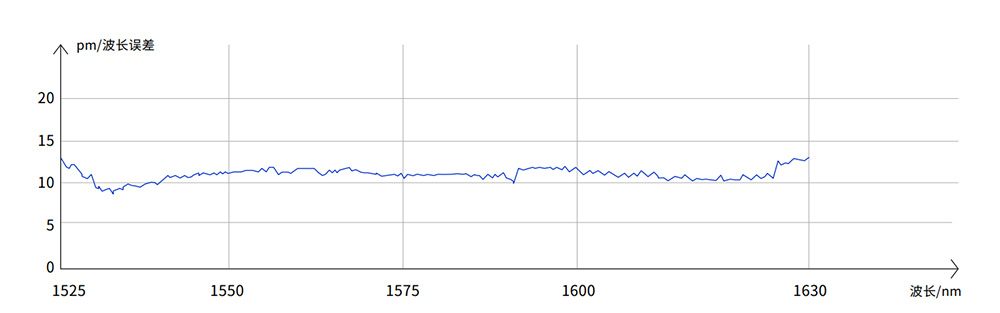

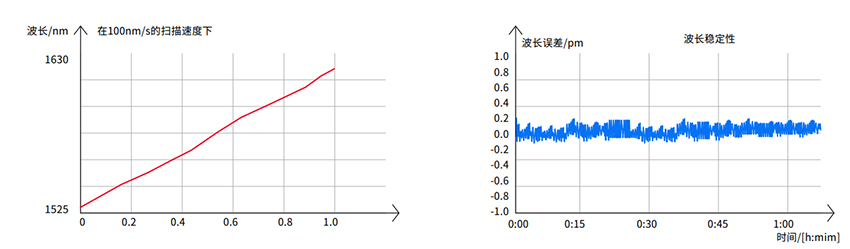

超高的波长精度、重复性和稳定性，输出功率稳定
TopLight可调谐光源通过精密的机电控制保证光源的波长精度能够达到±20pm，即便是在高速扫描的过程中波长的重复性和稳定性也依然可靠。在不同的测试环境下，TopLight也能够针对环境变化进行补偿，保证波长精度稳定可靠。
光源的输出功率对于波长相关性进行了严格的拟合，保证功率曲线的平坦度高于0.2dB/nm，减少功率对于测试系统所带来的误差。

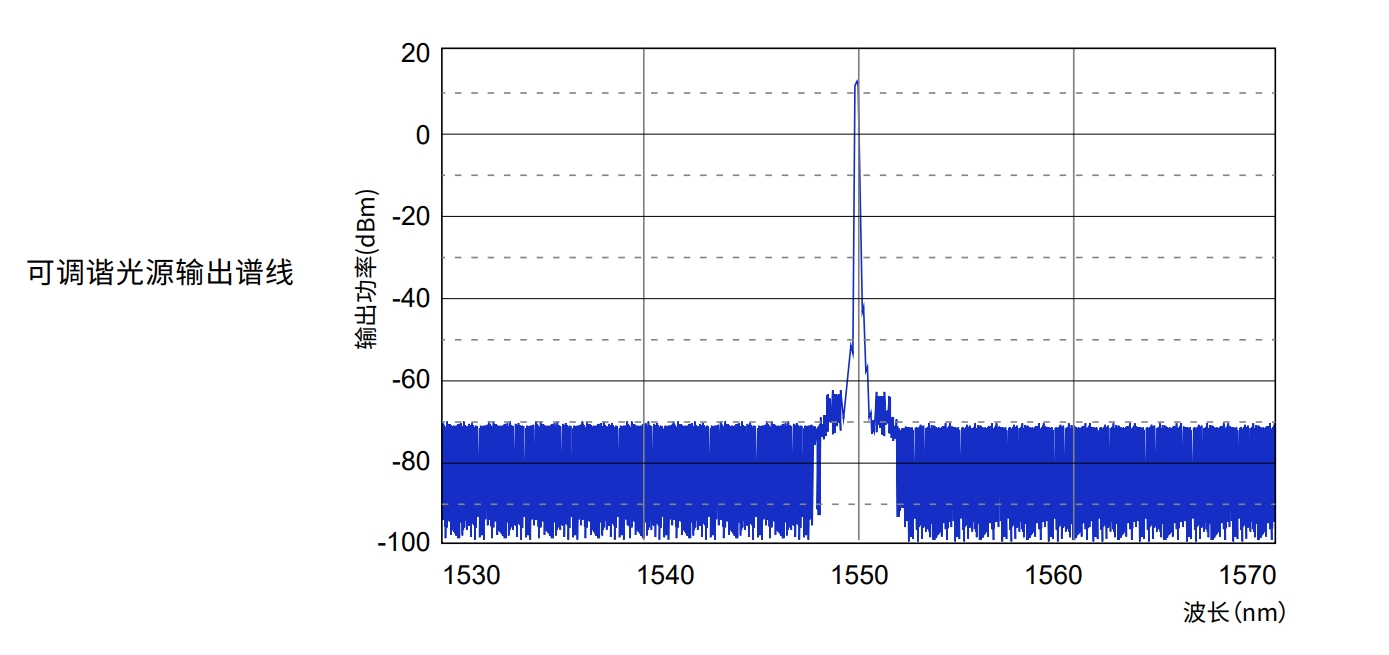

输出光谱信噪比、边模抑制比高
TopLight采用外腔谐振的原理调谐波长，通过精密的光学、机电控制系统保证谐振腔输出的窄线宽激光始终具备良好的信噪比和边模抑制比，为进行严密的波长扫描系统提供了优秀的测试环境和条件。
全波段内实现均匀无跳模，保证波长曲线连续
维度科技专业的光机电算整合能力为可调谐光源的模式控制提供了可靠保障，通过精密的控制和算法，TopLight可以在保证超高扫描速度、波长精度的前提下，确认激光始终输出主模波长占据主导，扫描时无需波长校准件即可完成测试。

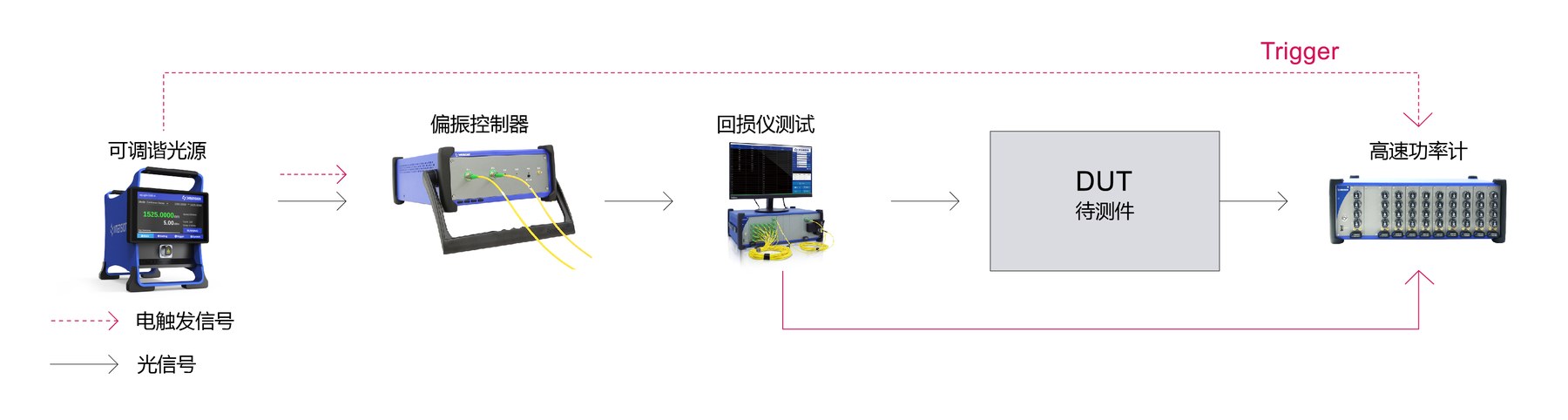

搭配波长扫描系统实现光器件扫描测试

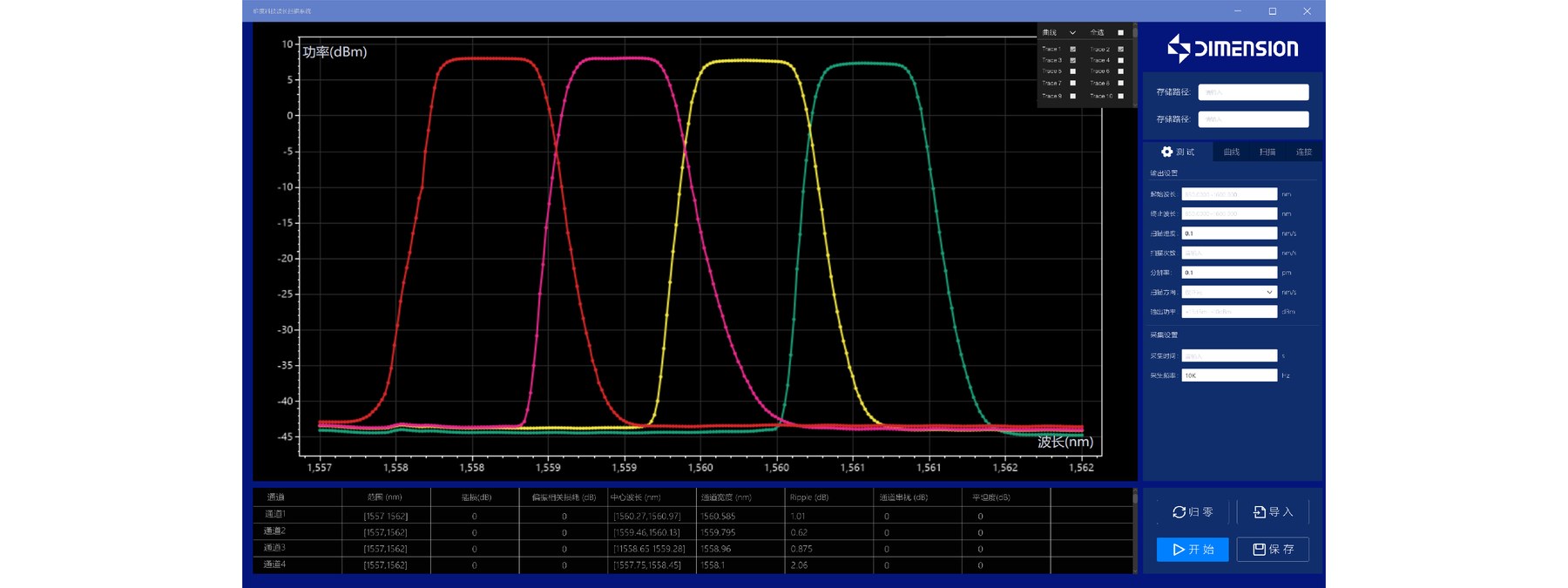

维度科技自主开发的波长扫描系统搭载TopLight可调谐光源和高速功率计，波长精度可达±5pm，并实现100nm/s的快速扫描，为波长相关性器件提供了高效精确的测试解决方案。基于多年的设计经验，维度科技提供了人机交互性好的系统软件，让用户清晰简单地完成波长扫描测试，用户只需要轻点测试按钮，就能获取详细的测试报告。并且，由于平台+模块化的设计架构，维度科技的设备在需求变动时具有极高的灵活性，只需要增减或替换模块即可升级成新的测试环境，为用户节省了大量的时间和经济成本。

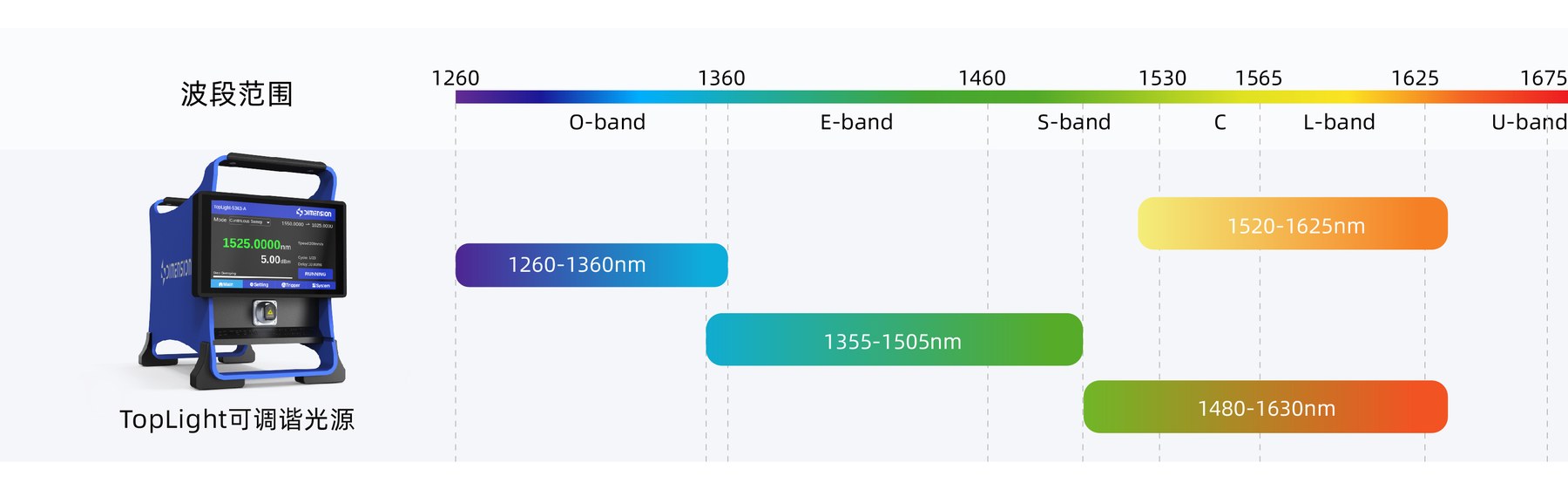

多可选择波长范围，覆盖多种器件应用场景
资源下载
• TopLight 详细指标见 TopLight 详细指标页。
• 官方资料：TopLight可调谐光源
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
TopLight 详细指标
波长精度高，扫描速度快，针对O波段进行精细扫描
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 参数 波长特性：TLS可调谐光源 波长可调谐范围 ｜ 1260nm~1360nm/1525nm-1630nm
• 参数 波长分辨率：0.1pm
• 参数 波长稳定性：±5pm
• 参数 波长精度：TLS可调谐光源 绝对精度 ｜ ±20pm
• 参数 绝对精度：TLS可调谐光源 步进扫描 ｜ 土10pm
• 参数 重复性：±5pm
• 参数 绝对精度：TLS可调谐光源 连续扫描@100nm/s ｜ ±20pm
• 参数 重复性：±10pm
• 参数 最高扫描速度：200nm/s
• 输出功率特性：参数 输出功率 ｜ TLS可调谐光源 峰值 ｜ +13dBm
• 输出功率特性 参数 >10dBm范围：1260nm-1360nm/1525nm-1630nm
• 输出功率特性 参数 全波长调谐范围：+13~-15dBm
• 输出功率特性 参数 稳定性：土0.01dB
• 输出功率特性 参数 重复性：TLS可调谐光源 步进扫描 ｜ ±0.01dB
• 输出功率特性 参数 平坦度：土0.2dB
• 输出功率特性 参数 重复性：TLS可调谐光源 连续扫描@100nm/s ｜ ±0.01dB
• 输出功率特性 参数 平坦度：土0.2dB
• 输出功率特性 参数 相对强度噪声(RIN)(典型值)：145dB/Hz(1MHz to 3 GHz)
• 输出功率特性 参数 光谱特性：TLS可调谐光源 线宽 ｜ 200KHz
• 输出功率特性 参数 SMSR：60dB
• 输出功率特性 参数 SINR：70dB
补充说明与图示
性能参数
以下内容原为官网参数表截图，此处已转为文字。
• 波长范围：2636=1260nm~1360nm，4863=1480nm~1625nm，5363=1525nm~1630nm
• 精准度：A=高性能
• 光源连接器类型：FA=FC/APC，FP=FC/PC
• 光纤类型：S=SMF 单模常规光纤，P=PMF 单模保偏光纤
• 举例：TL-5363A-FA-S，TopLight 可调谐光源，波长范围 1525nm~1630nm，高性能版本，FC/APC，SMF 单模常规光纤输出
• 所有规格参数测量前均需 1 小时以上设备预热；参数测试条件为温度变化 25±5℃ 以内、波长分辨率 5pm、波长范围 100nm、单通道单次扫描；所有损耗不包括连接器的影响
资源下载
• TopLight 产品介绍见 TopLight 产品介绍页。
• 官方资料：TopLight可调谐光源
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
