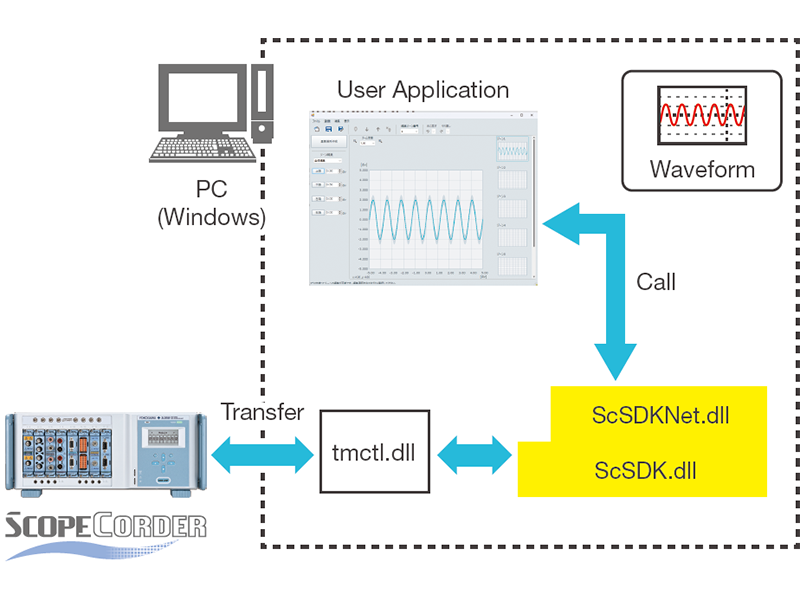

ScopeCorder SDK (Software Development Kit)属于示波器类别。This software provides SDK (ScopeCorder SDK) for waveform data acquisition in DL950/SL2000 series.
- «
- 1
- »
Symbol Editor 示波器应用软件|横河测试测量 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
横河测试测量 YOKOGAWA
Symbol Editor
This software is for creating and editing physical value symbol definition files for serial bus analysis based on data below.
产品简介
Symbol Editor 属于 示波器 类别，面向 示波器应用软件 应用场景。更完整的性能说明见本页下方「核心参数」与配套的详细指标页。
官方定位：This software is for creating and editing physical value symbol definition files for serial bus analysis based on data b…
核心参数
该产品的主要指标以详细指标页为准。
产品特点
Description
• CANdb data / Capable of loading signal definition files (.dbc) created using Vector Informatik CANdb++ or CANdb, and creating/editing physical value symbol definition data for CAN/CAN FD analysis which can be used on applicable products.
• FIBEX* data / Capable of creating/editing physical value symbol definition data for FlexRay analysis which can be used on applicable products.
• LDF data / Capable of loading LIN Configuration Language Specification compliant LIN Description files (LDF: LIN Description File), and creating/editing physical value symbol definition data for LIN analysis which can be used on applicable products.
* FIBEX (Field Bus Exchange Format) is one kind of common data base (format) used in bus systems such as FlexRay developed by the ASM consortium when exchanging data and information between nodes (ECU, etc.). It defines data (messages and symbols), information about the sending/receiving nodes, and other information in the xml language.
Applicable Model
Below are products capable of loading symbol definition files and type of supported signal.
o = supported x = not supported
• Model：FlexRay / CAN / CAN FD / LIN / LOGIC
• DL9700/ DL9500 series / × / ○ / × / × / ○
• SB5000 series：○ / ○ / × / × / ○
• DLM2000 series：× / ○ / ○ / × / ×
• DLM3000 series：× / ○ / ○ / × / ×
• DLM3000HD series：× / ○ / ○ / × / ×
• DLM4000 series：× / ○ / ○ / × / ×
• DLM5000 series：× / ○ / ○ / × / ×
• DLM5000HD series：× / ○ / ○ / × / ×
• DL6000/ DLM6000 series / × / ○ / × / × / ○
• DL850 series：× / ○ / ○ / ○ / ×
• DL950：× / ○ / ○ / ○ / ×
• DL350：× / ○ / ○ / ○ / ×
System Requirements (Personal Computer)
PC is required that is running Windows 10 or Windows 11.
