日置 · HIOKI

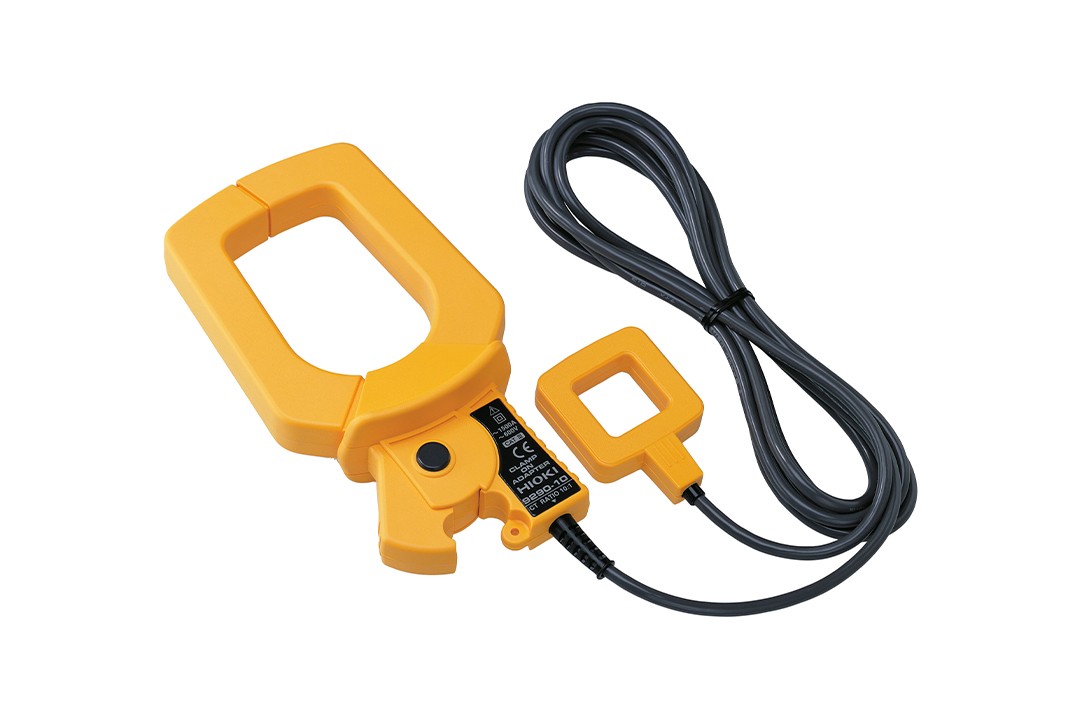

9272-05 钳式传感器
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm
产品简介
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm。9272-05 是 日置 官网 钳式传感器 栏目下的产品。
产品特点
• 卓越的低频特性和相位特性，可用于变频器控制设备的电流、功率测量中
• 1Hz~100kH的宽频带，适用于谐波分析、FFT分析和观测波形
核心指标
• 额定电流：AC 20 A/200 A(切换选择)
• 最大输入电流：20A量程：50Arms，200A量程：300Arms
• 振幅/相位精度：振幅：±0.3 % rdg. ±0.01 % f.s.,相位： ±0.2°(45~66Hz)
• 频率特性：1 Hz (±2 % rdg. ±0.1 % f.s.)～100 kHz (±30 % rdg. ±0.1 % f.s.)
• 输出电压率：2V/20A或2V/200A ※本仪器的输出是通过传感器单元9555-10输出的AC+DC电压。
• 对地间最大额定电压：AC 600 Vrms(CAT III)
• 钳口直径：直径φ 46 mm以内
• 电源：可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电
• 额定功率：5VA以下（200A测量时）
• 体积及重量：78 mmW x 188 mmH x 35 mmD, 430 g , 线长: 3 m
资源下载
• 详细指标请见 9272-05 钳式传感器 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
9272-05 钳式传感器
详细指标
产品简介
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm。9272-05 是 日置 官网 钳式传感器 栏目下的产品。
详细指标
基本参数（精度保证时间1年，调整后精度保证时间1年）
• 额定电流：AC 20 A/200 A(切换选择)
• 最大输入电流：20A量程：50Arms，200A量程：300Arms
• 振幅/相位精度：振幅：±0.3 % rdg. ±0.01 % f.s.,相位： ±0.2°(45~66Hz)
• 频率特性：1 Hz (±2 % rdg. ±0.1 % f.s.)～100 kHz (±30 % rdg. ±0.1 % f.s.)
• 输出电压率：2V/20A或2V/200A ※本仪器的输出是通过传感器单元9555-10输出的AC+DC电压。
• 对地间最大额定电压：AC 600 Vrms(CAT III)
• 钳口直径：直径φ 46 mm以内
• 电源：可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电
• 额定功率：5VA以下（200A测量时）
• 体积及重量：78 mmW x 188 mmH x 35 mmD, 430 g , 线长: 3 m
• 附件：携带盒 9355 (1)，使用说明书（1），标签条（6）
可组合的型号■9272-10 (-05)
• 适用型号/单元：9272-10
• 功率分析仪PW8001：△ （需要CT9900）
• 功率分析仪PW3390：△ （需要CT9900）
• 功率分析仪3390：○
• AC/DC功率计3193：○
• 电流单元8971：△（需要9318）
• F/V单元8940：△（需要9318、9705）
• 3CH电流单元U8977：△（需要CT9900）
选件与型号
选件B
• 延长线CT9903
• 转换线 CT9900 将PL23(10pin)转换为ME15W(12pin)端子
选件C
• 延长线CT9902 5m, 12pin - 12pin
• 转换线CT9901 电流传感器连接器12pin - 10pin转换
选件D
• 转换线 9318 转换电缆 9318 连接 9272至9279 和8940
标配附件
• 携带盒9355
选件A
• 传感器单元CT9557 单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
• 传感器单元CT9556 单独使用电流传感器时的供电 1通道，波形/RMS输出
• 传感器单元CT9555 单独使用电流传感器时的供电 1通道，波形输出
• 连接线 L9217 线两端为绝缘BNC接口，1.6m
• 连接线 9165 适用于 9268/9269; BNC- BNC,1.5m长
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
