CT6704 NEW 电流探头
可靠的电流波形，为大电流、高频设计决策提供有力支撑
产品简介
可靠的电流波形，为大电流、高频设计决策提供有力支撑。CT6704 NEW 是 日置 官网 电流探头 栏目下的产品。
产品特点
• DC~30 MHz 带宽
• 最大可测量 200 A 电流
• 采用磁通门传感技术，低漂移
• 扩展的工作范围， 适用于大电流、高频测量
• 标准 BNC 输出， 适用于各类示波器
功能亮点

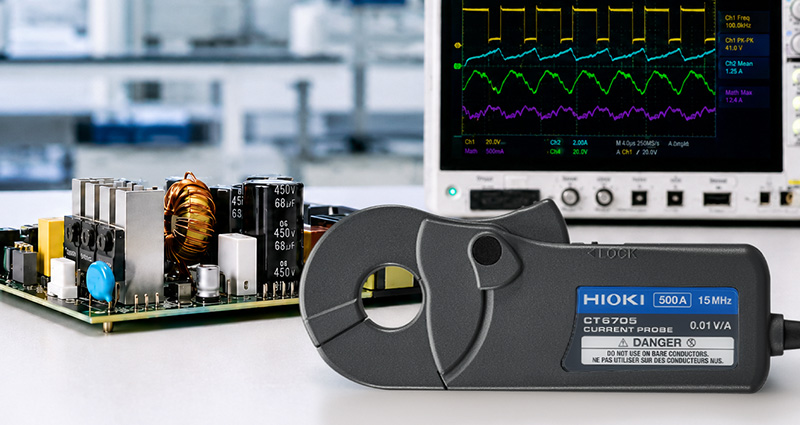

以高稳定性捕捉高频电流波形
CT6704、CT6705是采用磁通门方式的新一代电流探头。即使在高频/大电流条件下也能抑制发热，实现更安全、稳定的波形观测。为支撑重要设计决策的电流波形观测提供可靠的保障。

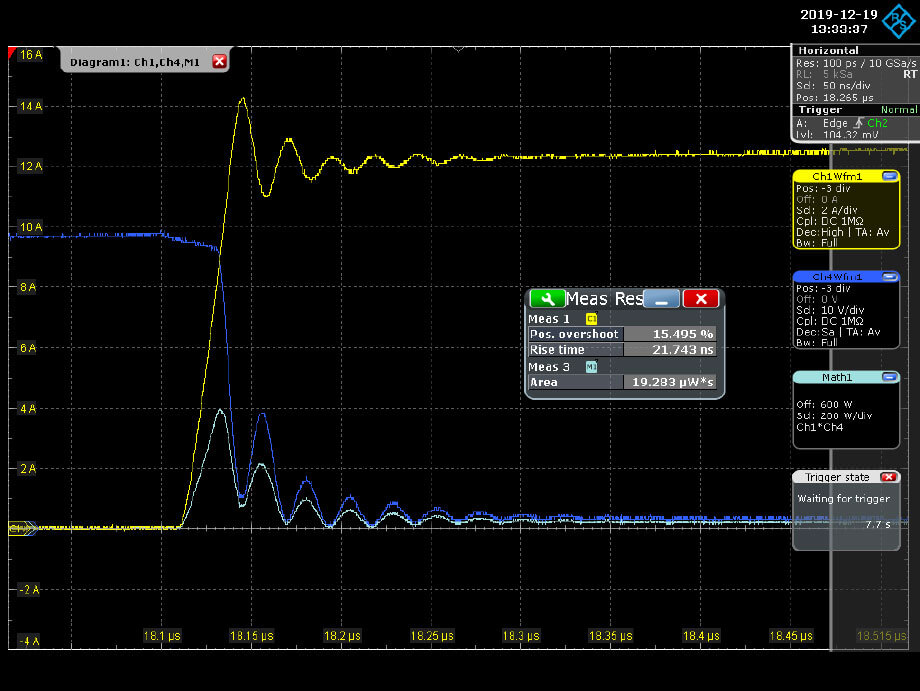

更准确地捕捉高频电流波形
在不断发展的高速开关SiC/GaN 评估中，正确捕捉包含高速上升沿的电流波形至关重要。CT6704、CT6705 的宽频带性能，能够更可靠地对包含此类高频成分的波形进行观测。

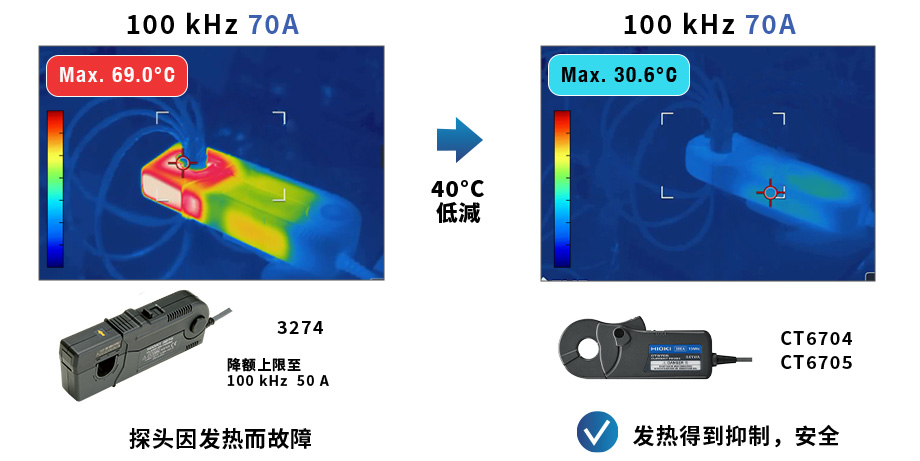

抑制感应加热产生的发热
通过热像仪观察高频、大电流条件下的发热比较 在高频电流的测量中，由于探头内部会产生感应加热，测量电流受到限制。因此，过大的输入可能会导致测试中的故障风险升高。CT6704、CT6705的设计大幅降低了这种感应加热，让评估人员能够更安全、更稳定地测量高频、大电流波形。 注：在相同条件下，对本机型与传统机型进行比较。图片为使用热像仪测量的结果。

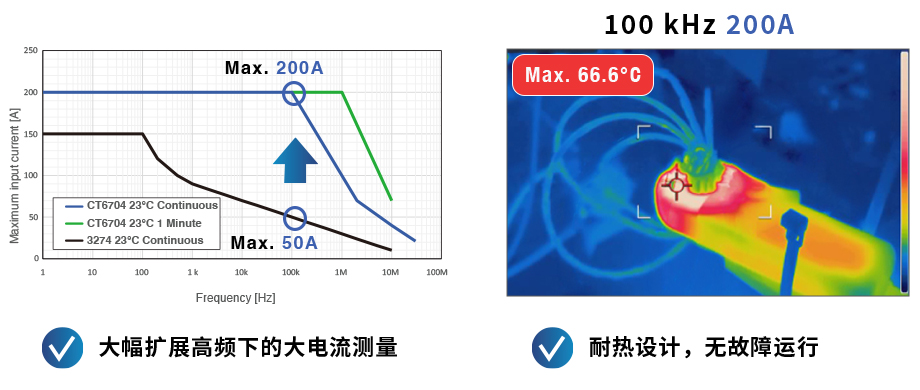

扩大高频测量范围
抑制高频、大电流测量时的感应加热，可在更广泛的条件下安全使用。扩大降额条件下的实用区域，即使在严苛评估中也能放心测量。

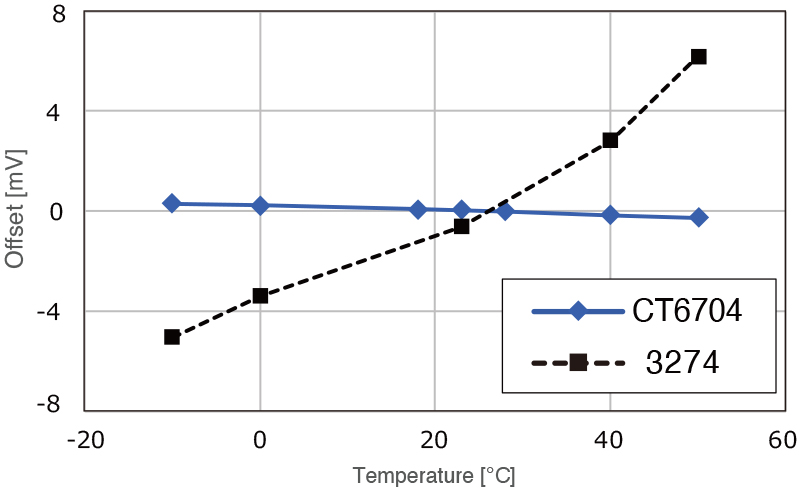

即使在长时间测量期间也能保持波形稳定
采用磁通门方式，降低了因自身发热引起的偏移漂移。即使在环境温度变化或长时间测量时，也能实现稳定的波形观测。 点击查看详情
不受示波器型号限制，灵活构建测量环境
同一款电流探头可以在不同品牌的示波器或研究/评估环境中通用。由于不限定于特定设备，因此能够提高设备运用的灵活性，有助于有效利用现有条件，构建高效的测量环境。 此外，在 HIOKI 的存储记录仪 MR6000 中，作为支持传感器供电的一体化 HIOKI 解决方案，可从波形观测到记录顺畅完成。 关于BBU负载波动测试的具体配置和应用案例，我们在产品手册中进行了详细介绍。
核心指标
• 频率带宽：DC~30MHz（-3dB）
• 上升沿时间 （10%~90%）：11.6ns以下
• 噪声：25mA rms以下（使用带宽20MHz的测量仪器）
• 最大额定电流：200A rms（DC，正弦波规定，在频率降额范围内）
• 最大峰值电流：±400A peak（2秒以内）
• 振幅精度：±0.5% rdg. ±0.5mV（DC，正弦波45~66Hz，0~200A rms）
• 输出电压比率：0.01V/A（探头内部终端）
• 可测导体：绝缘导体
• 可测导体直径：φ 20mm
• 电源：±12V±0.5V，7.2VA
资源下载
• 详细指标请见 CT6704 NEW 电流探头 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6704 NEW 电流探头
详细指标
产品简介
可靠的电流波形，为大电流、高频设计决策提供有力支撑。CT6704 NEW 是 日置 官网 电流探头 栏目下的产品。
详细指标
基本参数 精度保证期一年
• 频率带宽：DC~30MHz（-3dB）
• 上升沿时间 （10%~90%）：11.6ns以下
• 噪声：25mA rms以下（使用带宽20MHz的测量仪器）
• 最大额定电流：200A rms（DC，正弦波规定，在频率降额范围内）
• 最大峰值电流：±400A peak（2秒以内）
• 振幅精度：±0.5% rdg. ±0.5mV（DC，正弦波45~66Hz，0~200A rms）
±1% rdg.（DC，正弦波45~66Hz，200~400A peak）
• 输出电压比率：0.01V/A（探头内部终端）
• 可测导体：绝缘导体
• 可测导体直径：φ 20mm
• 电源：±12V±0.5V，7.2VA
• 体积·重量：传感器：163W×67H×23Dmm
转接盒：45W×120H×26Dmm
重量：425g
• 线长：传感器-转接盒之间：1700mm
转接盒-BNC之间：300mm
电源线：1000mm（电源插头：LEMO公司制造 FFA.0S.304.CLAC37Y）
• 附件：使用说明书×1、便携箱×1
选件与型号
电源
• 电源 3269 给最多2个CT6710系列传感器供电；给最多4个CT6700，3270系列传感器供电
资源下载
