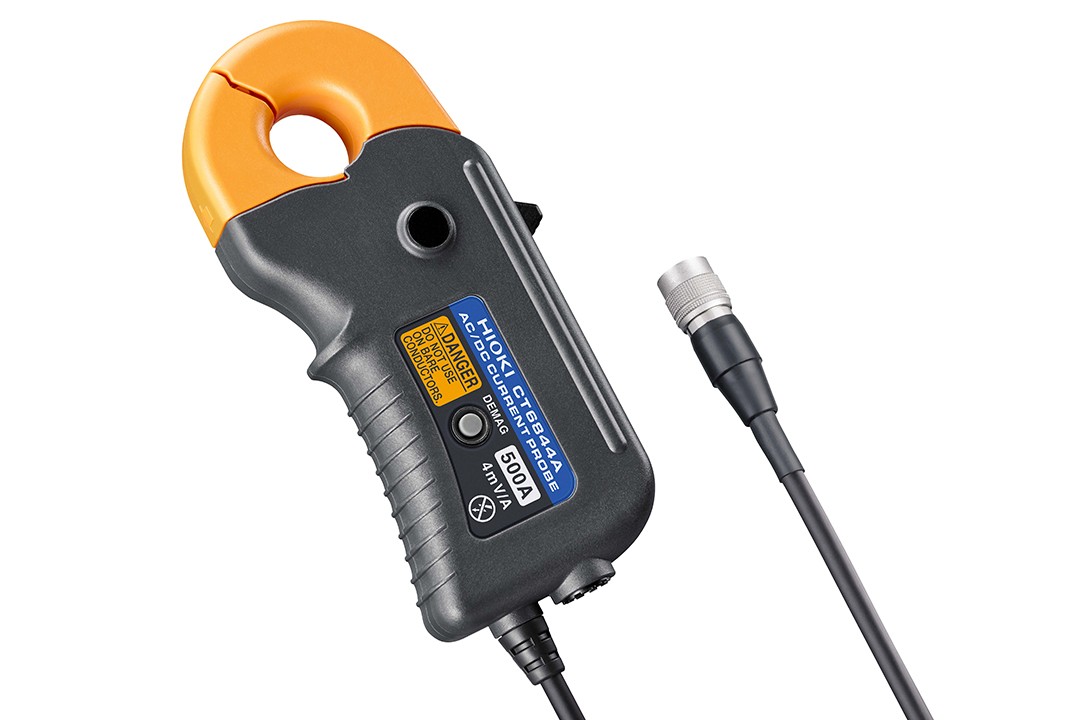

CT6844A AC/DC 电流探头。频率特性：DC至500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm。额定电流AC/DC 500 A。测量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）。测量精度（相位）±0.1°（50/60 Hz）。

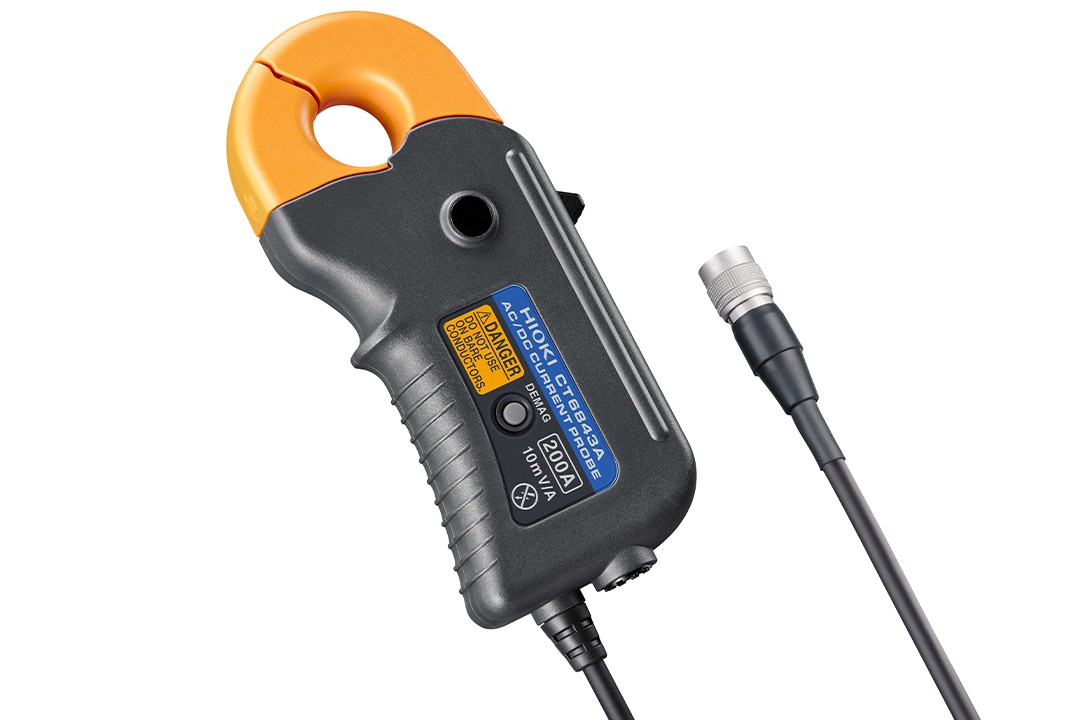

CT6843A AC/DC 电流探头。频率特性：DC至700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm。额定电流AC/DC 200 A。测量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）。测量精度（相位）±0.1°（50/60 Hz）。

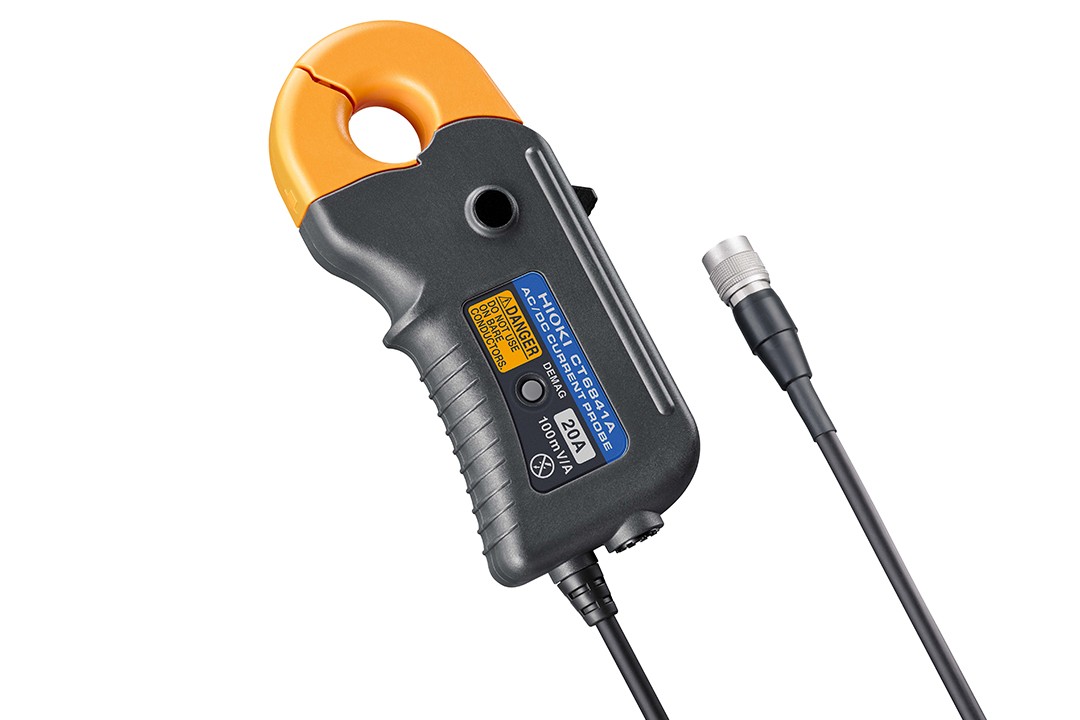

CT6841A AC/DC电流探头。频率特性：DC至2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm。额定电流AC/DC 20 A。测量精度（振幅）±0.25%(DC)，±0.21%（50/60 Hz）。测量精度（相位）±0.1°（50/60 Hz）。频率范围DC～2 MHz。
- «
- 1
- »
CT6834, CT6834-01 AC/DC电流探头|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI

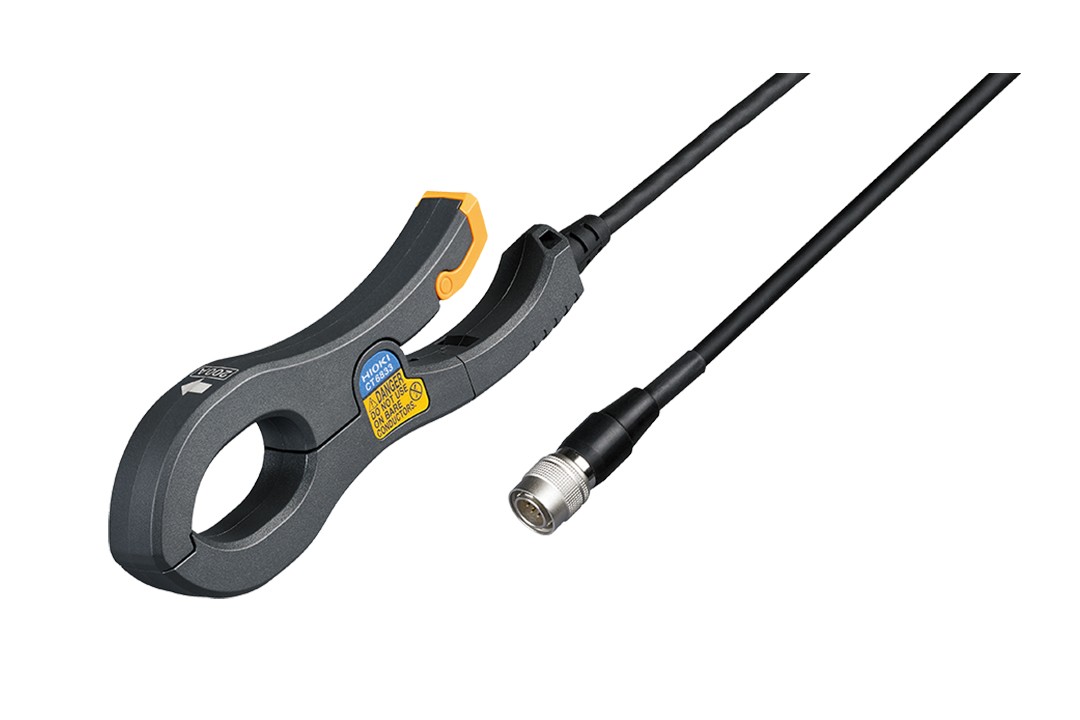

CT6834, CT6834-01 AC/DC电流探头
额定电流：AC/DC 500 A 频率带宽：DC〜50 kHz 用于汽车功率测量
产品简介
额定电流：AC/DC 500 A 频率带宽：DC〜50 kHz 用于汽车功率测量。CT6834, CT6834-01 是 日置 官网 AC/DC电流探头 栏目下的产品。
产品特点
• 额定电流 AC/DC 500 A
• 频率带宽 DC〜50 kHz
• 测量精度 DC：±0.07% rdg. ±0.01% f.s.
• 使用温度范围 −40℃～85℃：即使在车辆测试环境中也能准确测量
• 可测导体直径 φ20 mm
• 输出线长度可选 5 m/10 m
• 与日置功率分析仪配合使用时，保证组合精度
功能亮点

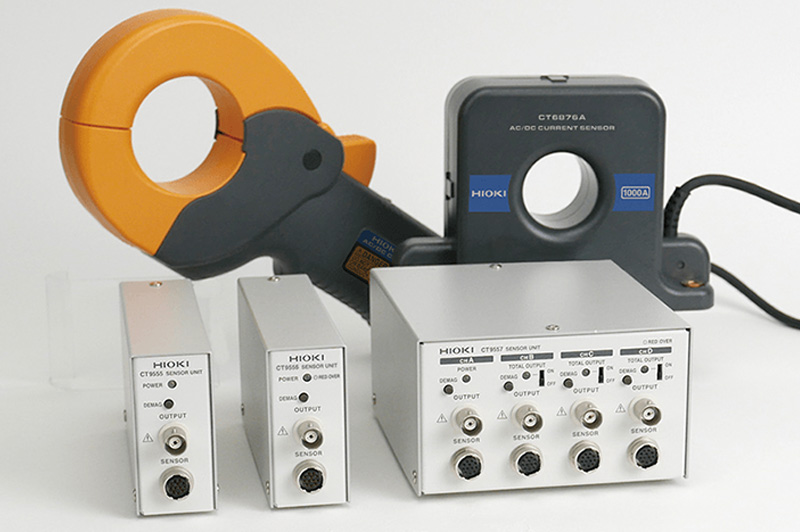

支持多种测量仪器的外部电源单元 CT9555, CT9556, CT9557
为电流传感器供电，可连接至功率分析仪、记录仪、示波器等多种测量仪器*。根据用途，准备了 1 通道型号和 4 通道型号。 *请使用输入电阻为 1 MΩ 以上的测量仪器进行连接。
尺寸减半，便捷翻倍。 一键操作，让夹取安全又便利。
源于现场的心声、 适用于汽车认证测试的电流探头 设计紧凑，可在狭小的车辆内部快速连接线缆。 使发动机舱内的复杂工作变得简单快捷，大大减少了油耗和性能测试的准备时间。 不仅缩短了安装时间，还降低了因安装不当而损坏传感器的风险。 以高精度（DC精度 0.07%）测量高达 500 A 的AC/DC电流，满足 WLTP 和 SAE J1634 标准对电流精度的要求。

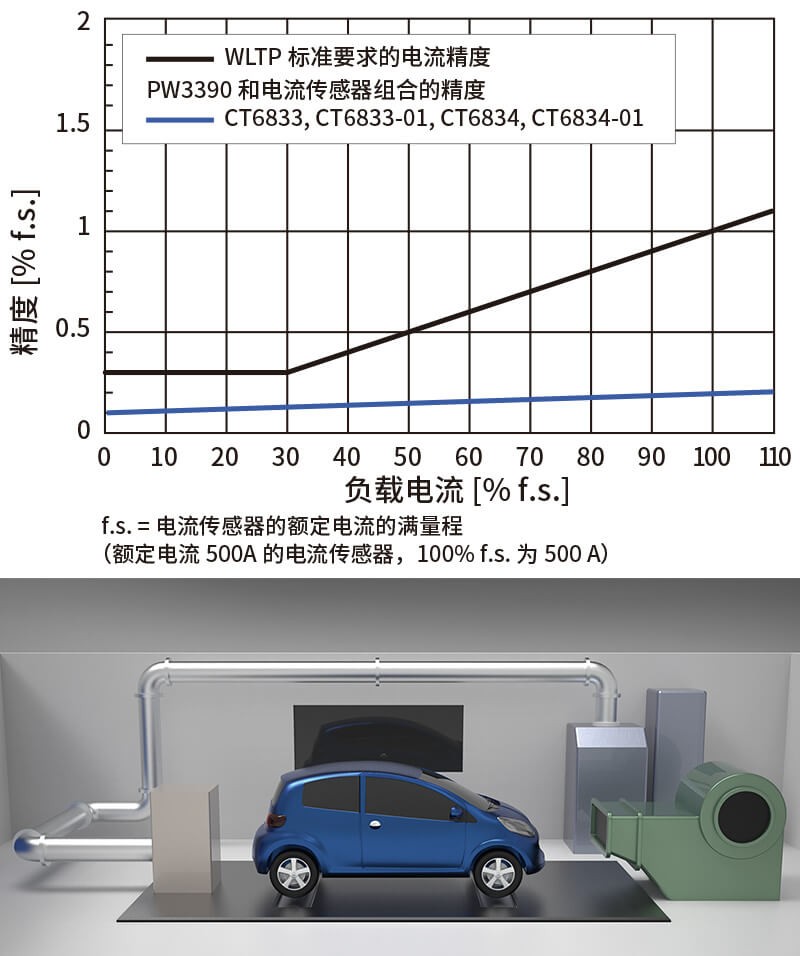

是符合 WLTP 国际标准的车辆燃油和功耗测试的理想之选
出色的高精度 CT6833 和 CT6834 的DC精度达 ±0.07% rdg.，属于业内高水平，符合 WLTP 和 SAE J1643 等严格标准。 该传感器将导体位置的影响尽可能降至最低，确保在各种连接情况下都能获得稳定可靠的数据。

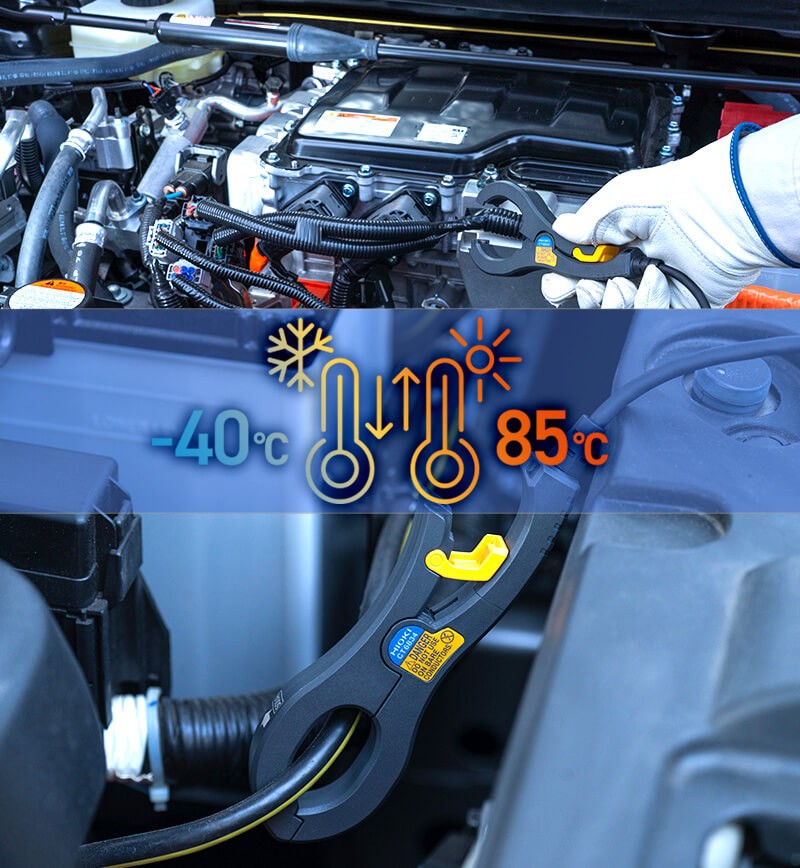

温度范围广和耐久性
使用温度范围：−40℃～85℃ CT6834 能够测量额定值为 500 A rms 的AC/DC电流。 CT6834 的使用温度范围为 -40°C ~ 85°C，具有出色的温度稳定性和低漂移性，即使在车辆测试的恶劣温度环境下也能确保测量的精确。
独树一帜，HIOKI日置的电流感应技术

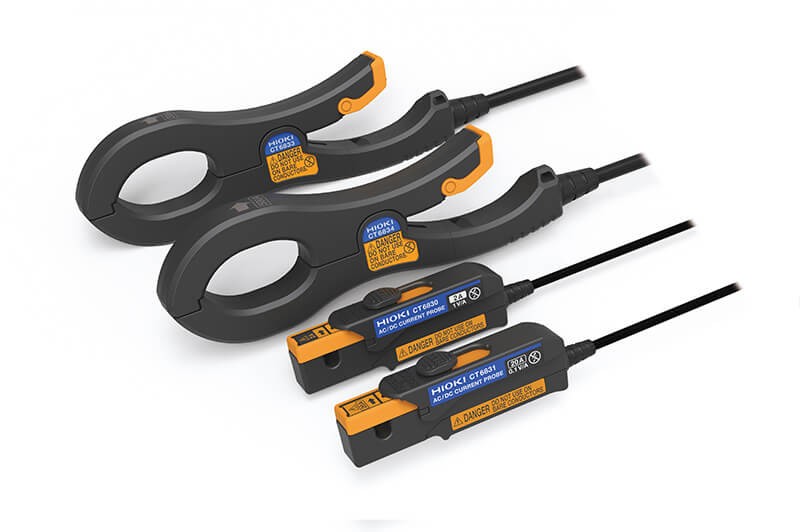

型号额定电流频率带宽可测导体直径详情CT6833, CT6833-01AC/DC 200 ADC〜50 kHzφ20 mm点击查看详情CT6834, CT6834-01AC/DC 500 ADC〜50 kHzφ20 mm CT6830 (*1)AC/DC 2 ADC〜100 kHzφ5 mm点击查看详情CT6831 (*1)AC/DC 20 ADC〜100 kHzφ5 mm点击查看详情CT7812 (*2)AC/DC 2 ADC〜100 kHzφ5 mm点击查看详情CT7822 (*2)AC/DC 20 ADC〜100 kHzφ5 mm点击查看详情 *1: 用于功率分析仪 *2: 用于数据采集仪
核心指标
• 额定电流：AC/DC 500 A
• 频率带宽：DC〜50 kHz
• 可测导体直径：φ20 mm 以下
• 最大峰值电流：在 40°C 以下，10 ms 以上的周期波形的1个周期内允许 ±800 A peak（设计值，精度确保的范围以外）
• 输出电压：4 mV/A
• 基本精度：DC：±0.07% rdg.±0.01% f.s.
• 使用温湿度范围：传感器部分, 线缆：−40℃～85℃，80% RH以下 (无结露)
• 温度系数：精度保证温度（23℃ ±5℃）范围外的使用温度，根据与精度保证温度上限和下限（18°C 或 28°C）之间的温差，测量精度会增加以下值：
• 导体位置的影响：（使用直径是φ10 mm的线缆时）
• 电源：由HIOKI制造的ME15W设备来供电
资源下载
• 详细指标请见 CT6834, CT6834-01 AC/DC电流探头 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6834, CT6834-01 AC/DC电流探头
详细指标
产品简介
额定电流：AC/DC 500 A 频率带宽：DC〜50 kHz 用于汽车功率测量。CT6834, CT6834-01 是 日置 官网 AC/DC电流探头 栏目下的产品。
详细指标
基本参数（精度保证时间1年）
• 额定电流：AC/DC 500 A
• 频率带宽：DC〜50 kHz
• 可测导体直径：φ20 mm 以下
• 最大峰值电流：在 40°C 以下，10 ms 以上的周期波形的1个周期内允许 ±800 A peak（设计值，精度确保的范围以外）
• 输出电压：4 mV/A
• 基本精度：DC：±0.07% rdg.±0.01% f.s.
16 Hz ≦ f ≦ 66 Hz：±0.07% rdg.±0.007% f.s.
规定到20 kHz为止
• 使用温湿度范围：传感器部分, 线缆：−40℃～85℃，80% RH以下 (无结露)
转接盒部分：−25℃～50℃, 80% RH以下 (无结露)
(包括被测线的温升)
• 温度系数：精度保证温度（23℃ ±5℃）范围外的使用温度，根据与精度保证温度上限和下限（18°C 或 28°C）之间的温差，测量精度会增加以下值：
・传感器部分
振幅精度: ±4 ppm of reading/℃ (±0.8 ppm of reading/℃ Typical)
偏移电压: ±3 ppm of full scale/℃ (±0.5 ppm of full scale/℃ Typical)
・转接盒部分
振幅精度: ±15 ppm of reading/℃ (±5 ppm of reading/℃ Typical)
偏移电压: ±1 ppm of full scale/℃ (±0.3 ppm of full scale/℃ Typical)
• 导体位置的影响：（使用直径是φ10 mm的线缆时）
DC: ±0.03% of reading以下 (±0.01% of reading Typical)
50 Hz/60
Hz: ±0.04% of reading以下 (±0.015% of reading Typical)
1
kHz: ±0.1% of reading以下 (±0.04% of reading Typical)
10
kHz: ±1% of reading以下 (±0.3% of reading Typical)
• 电源：由HIOKI制造的ME15W设备来供电
• 外形尺寸：传感器部分：约 149W×46H×16.5D mm
转接盒部分：约 126W×57H×20.5D mm
(不含突起物、线缆)
• 重量：CT6834：约 500 g
CT6834-01：约 710 g
• 输出线长：CT6834：约 5 m (含转接盒)
CT6834-01：约 10 m(含转接盒)
• 附件：彩色标签(通道识别用)×1, 携带包×1, 使用说明书×1, 使用注意事项×1
