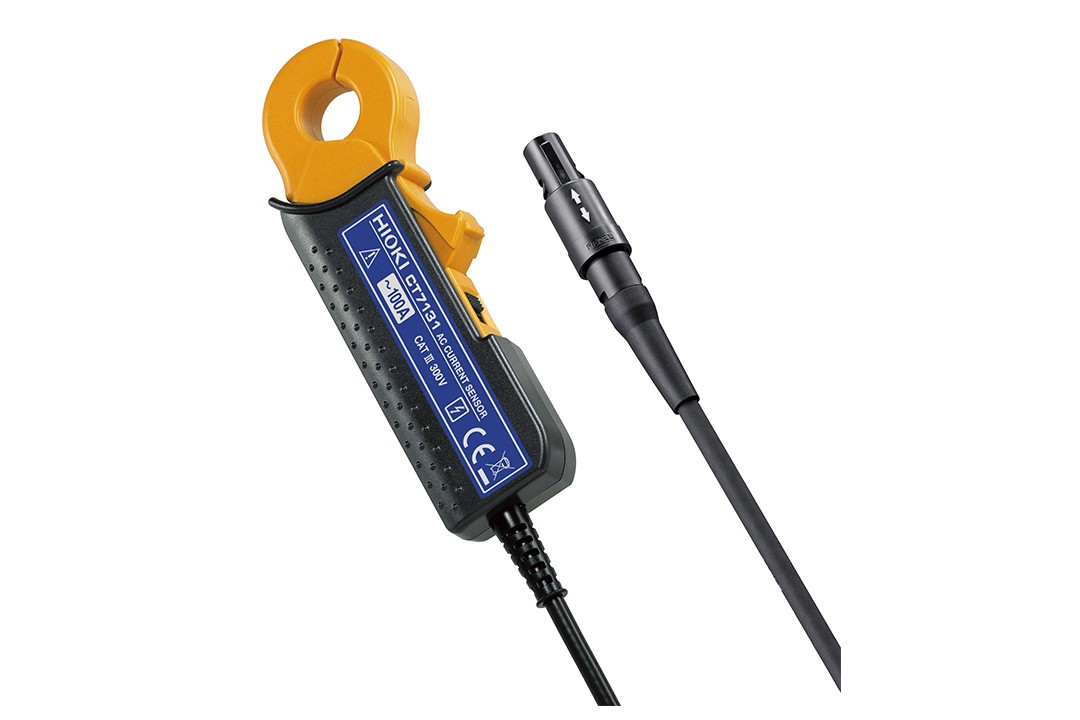

CT7131 AC电流传感器 AC 100A, φ15mm, 线长2.5m。

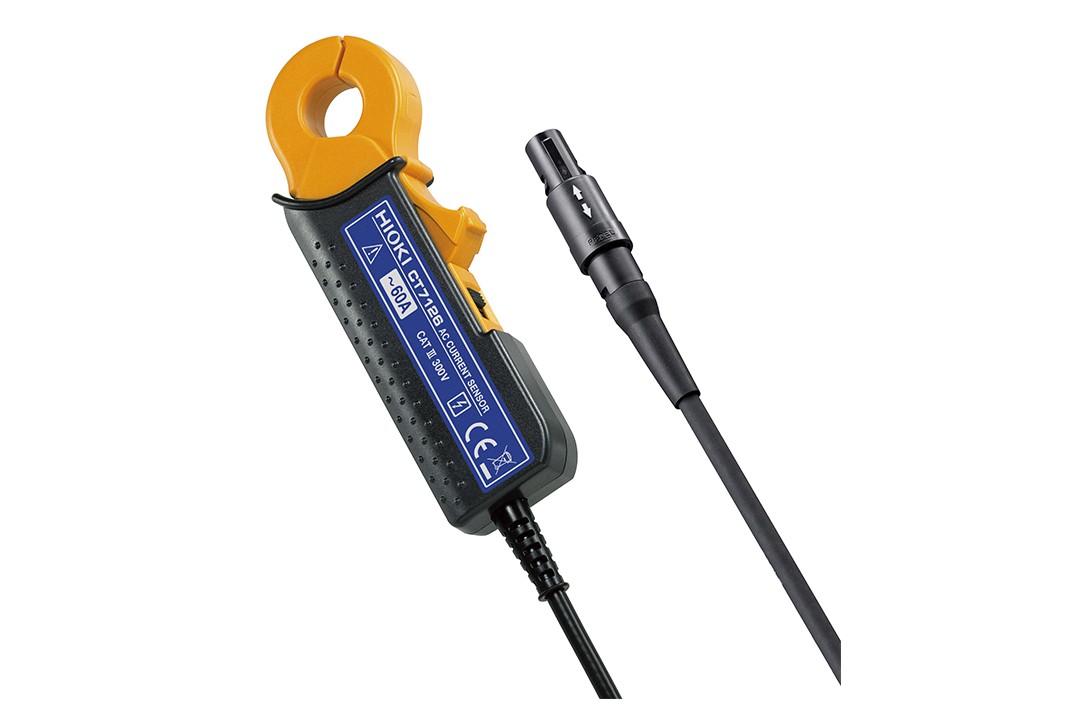

CT7126 AC电流传感器 AC 60A, φ15mm, 线长2.5m。
CT6904A-2，CT6904A-3 AC/DC电流传感器。带宽：DC至4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ32mm。超高精度(振幅)：[DC]±0.039 %、[50 Hz/60 Hz]±0.034 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°。
- «
- 1
- »
CT6904A,CT6904A-01 AC/DC电流传感器|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI
CT6904A，CT6904A-01 AC/DC电流传感器
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm
产品简介
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm。CT6904A，CT6904A-01 是 日置 官网 AC/DC电流传感器 栏目下的产品。
产品特点
• 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°
• 500A额定大电流测量
• DC〜4MHz (CT6904A)宽频带
• ±5ppm出色的线性度
• CMRR (共模抑制比) 120dB (100kHz)
• 与日置功率分析仪配合使用时，保证组合精度
功能亮点
阻抗分析仪IM7580s：等效电路分析功能
不仅可用于电流测量，而且也可用于高精度的功率测量。通过与功率分析仪搭配使用，可以更准确地测量功率。
支持电流测量发展的技术

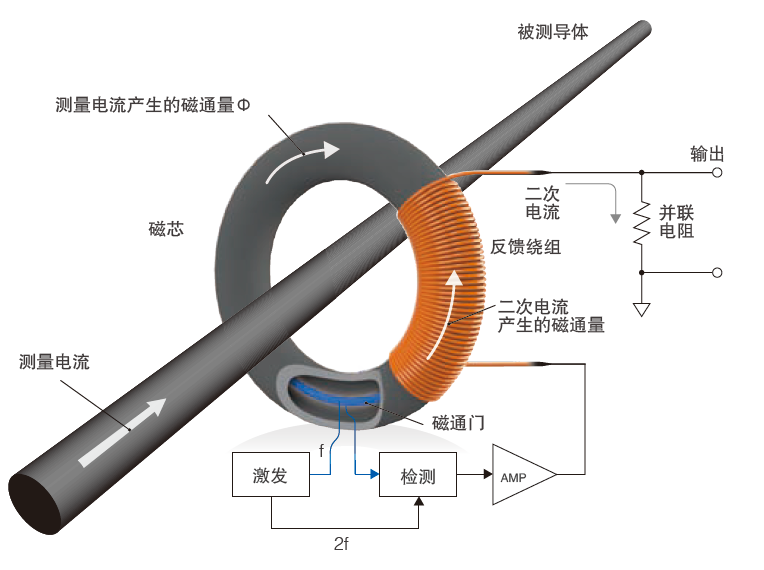

高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。 高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。 ●磁通门检测型 具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。 用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极小，因此具有高精度和良好的温度稳定性。 非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。
宽频带

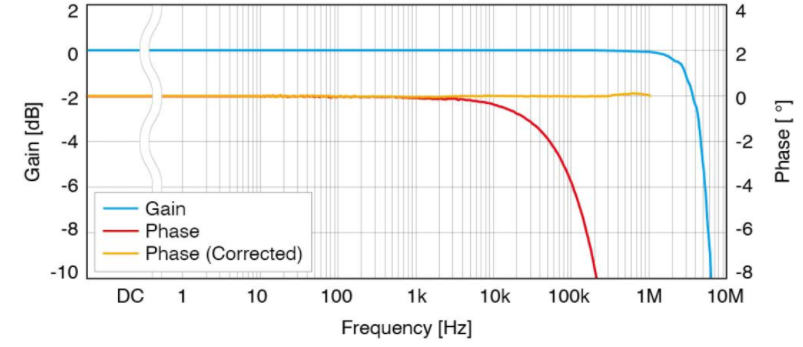

额定500 A的闭口型传感器具备高级别的频带DC ～ 4 MHz (CT6904A-1: DC ～ 2 MHz)。与与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。 ●电流传感器的自动相位补偿功能 为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。 PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。
抗干扰性强

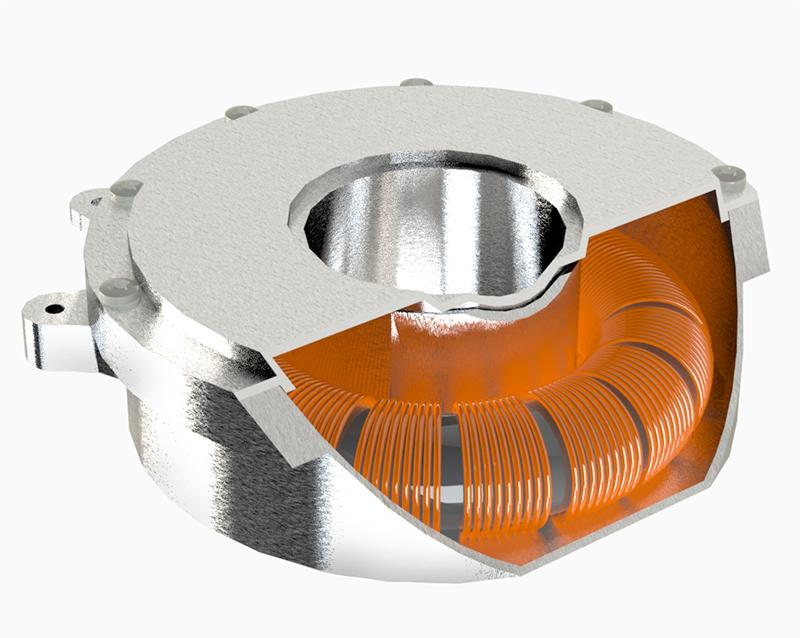

使用独立固定盾构将相对配置分割线圈完全屏蔽，做到宽频带化和超强的抗干扰两者兼备。能够不受环境电压的影响进行准确的测量。

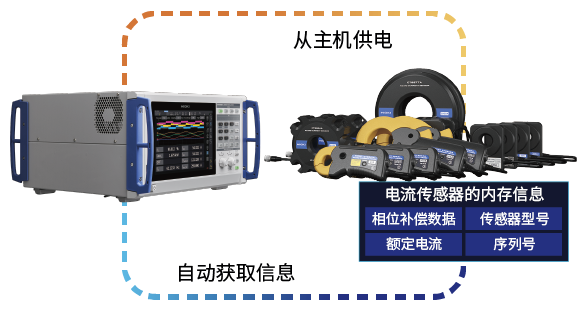

功率分析仪PW8001可自动识别电流传感器的信息
电流传感器搭载了存储器（I2C-EEPROM）。 若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。 以往，相位补偿值需要手动输入。 如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
核心指标
• 额定电流：AC/DC 500A
• 最大输入电流：在降额范围内, 最大到±1000 A peak（设计值, 40℃以下且20 ms以内）
• 频率特性：振幅: DC〜4 MHz（CT6904A-1: 2 MHz)
• 线性：±5 ppm Typical
• 偏移电压：±10 ppm Typical (23℃, 无输入)
• 基本精度：DC (±0.025% rdg. ±0.007% f.s. ,无相位规定)
• 输出电压率：4 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压
• 对地最大额定电压：1000 V CAT III
• 可测导体直径：φ 32 mm以下
• 使用温湿度范围：-10°C〜 +50°C, 80% rh以下 (无结露)
资源下载
• 详细指标请见 CT6904A，CT6904A-01 AC/DC电流传感器 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6904A，CT6904A-01 AC/DC电流传感器
详细指标
产品简介
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm。CT6904A，CT6904A-01 是 日置 官网 AC/DC电流传感器 栏目下的产品。
详细指标
基本参数（精度保证时间1年，调整后精度保证时间1年）
• 额定电流：AC/DC 500A
• 最大输入电流：在降额范围内, 最大到±1000 A peak（设计值, 40℃以下且20 ms以内）
• 频率特性：振幅: DC〜4 MHz（CT6904A-1: 2 MHz)
相位：DC〜1 MHz
• 线性：±5 ppm Typical
• 偏移电压：±10 ppm Typical (23℃, 无输入)
• 基本精度：DC (±0.025% rdg. ±0.007% f.s. ,无相位规定)
45 Hz ≤ f ≤ 65 Hz (±0.02% rdg. ±0.007% f.s. , ±0.08°）
规定到1 MHz为止
• 输出电压率：4 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压
• 对地最大额定电压：1000 V CAT III
• 可测导体直径：φ 32 mm以下
• 使用温湿度范围：-10°C〜 +50°C, 80% rh以下 (无结露)
• 电源：可由功率分析仪或传感器单元供电
• 最大额定功率：7 VA以下 (测量500 A/55 Hz, 电源为±12 V时)
• 体积及重量：139 W × 120 H × 52 Dmm,
CT6904A: 1.05 kg, 线长3 m, CT6904A-1: 1.35 kg, 线长 10 m
• 附件：使用说明书 ×1, 携带包 ×1, 彩色标签(用于识别通道) ×1, 使用注意事项 ×1
选件与型号
选件A
• 传感器单元CT9555 单独使用电流传感器时的供电 1通道，波形输出
选件B
资源下载
