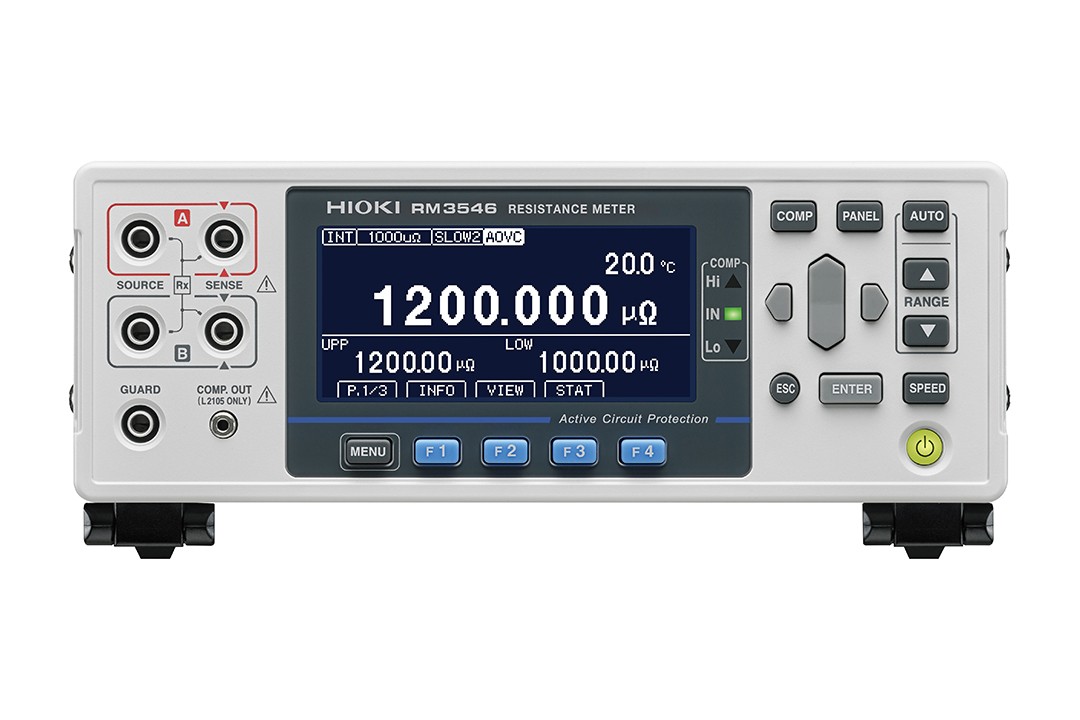

RM3546 重新定义焊接质量检测
重新定义焊接质量检测
产品简介
重新定义焊接质量检测。RM3546 是 日置 官网 栏目下的产品。
产品特点
• 适用于电池包/模组生产线焊接质量检测的低电阻测量
• 以1 nΩ分辨率的超高精度测量，精准捕捉焊接质量的细微差异
• 最高DC 60 V的过压保护功能（Active Circuit Protection），防止因误接线或误触损坏测量仪器
• TC功能在焊接后的高温状态下也能实现稳定测量，缩短生产节拍
• OVC功能在温度变化剧烈的环境中能保持测量值的稳定性
• 最大9Ω*的路径电阻允许值，延长电缆并扩展设备布局的自由度。*PR1000 μΩ、500 mA、SOURCE B-SOURCE A之间
功能亮点
产品介绍视频
新一代电池检测，创造安全未来 随着储能系统(ESS)日益成为电动汽车(EV)及社会基础设施的关键支撑，电池行业迎来了蓬勃发展阶段，产业的快速扩张与技术迭代催生出了对电池前所未有的高要求——“超过20年的设计寿命”，“超快速充电”，“安全性高”等。 为实现更加安全的电池开发与生产，我们开发了可高精度判断大电流汇流排焊接质量合格与否的RM3546。
产品概要
兼具行业顶尖的电阻测量精度与升级版温度补偿功能，可精准量化微小的电阻值变化。即便在焊接后温度急剧变化的环境中，也能高精度捕捉焊接品质的细微差异，提前识别潜在不良品。此外，新增过输入检测功能，可在检测到过载时瞬间触发保护电路并切断回路，有效降低故障风险，防止生产线停机。在生产线系统搭建方面，支持最大9Ω的路径电阻允许值，并配套专用探针套件，为生产线的长期稳定运行与无缝化系统构建提供有力支持。
低电阻值的高精度测量，分辨率高达1nΩ

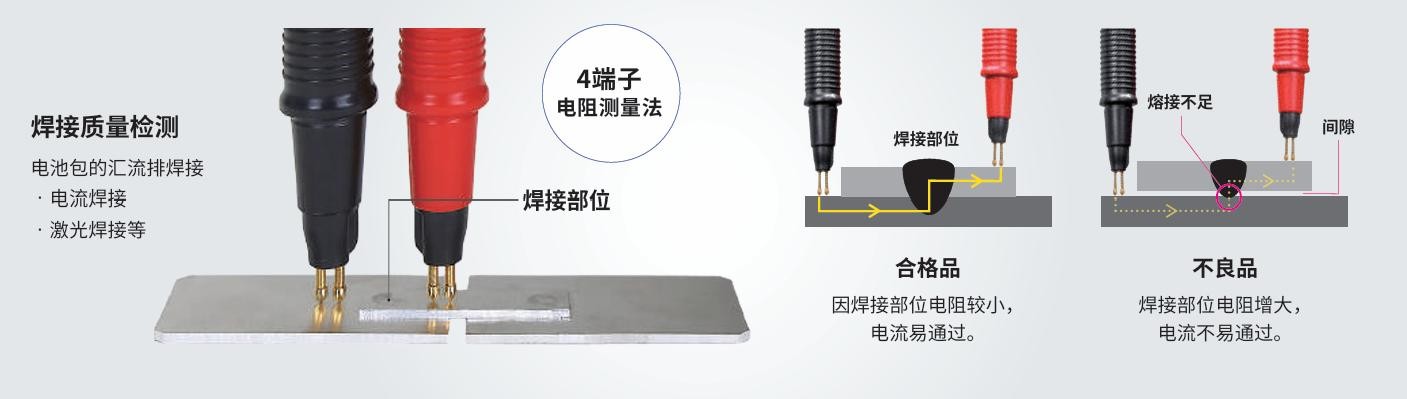

对焊接部位等被测物施加电流并测量电阻值，再根据电阻值差异区分合格品与不良品。焊接电阻较低的通常在10 µΩ～100 µΩ之间。电阻计RM3546配备1000 µΩ量程，可凭借1 nΩ的分辨率实现低电阻的高精度测量。若焊接不充分，电阻值会大于合格品。本产品能够检测合格品与不良品之间的微小电阻差异，并完成合格判定。可数字化管理生产线上所有焊接质量，确保可追溯性。
图：低电阻值的高精度测量，分辨率高达1nΩ
A-OVC功能：稳定测量（Advanced Offset Voltage Compensation）

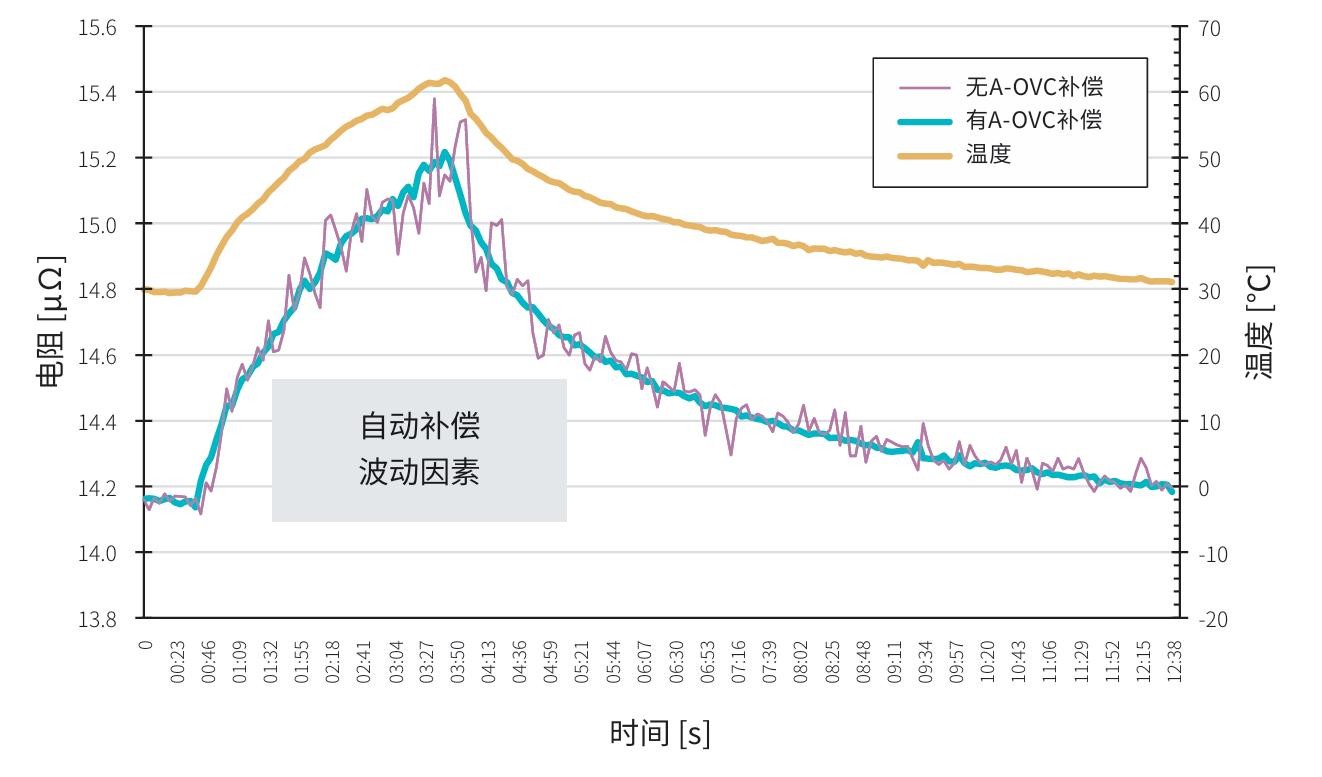

RM3546搭载A-OVC功能，可自动补偿热电动势及仪器内部的偏移电压，将测量误差降至趋近于零。能抑制测量值的偏差，充分发挥1 nΩ分辨率的性能，实现高精度测量。
图：A-OVC功能：稳定测量（Advanced Offset Voltage…
A-TC功能：补偿温度影响（Advanced Temperature Correction）

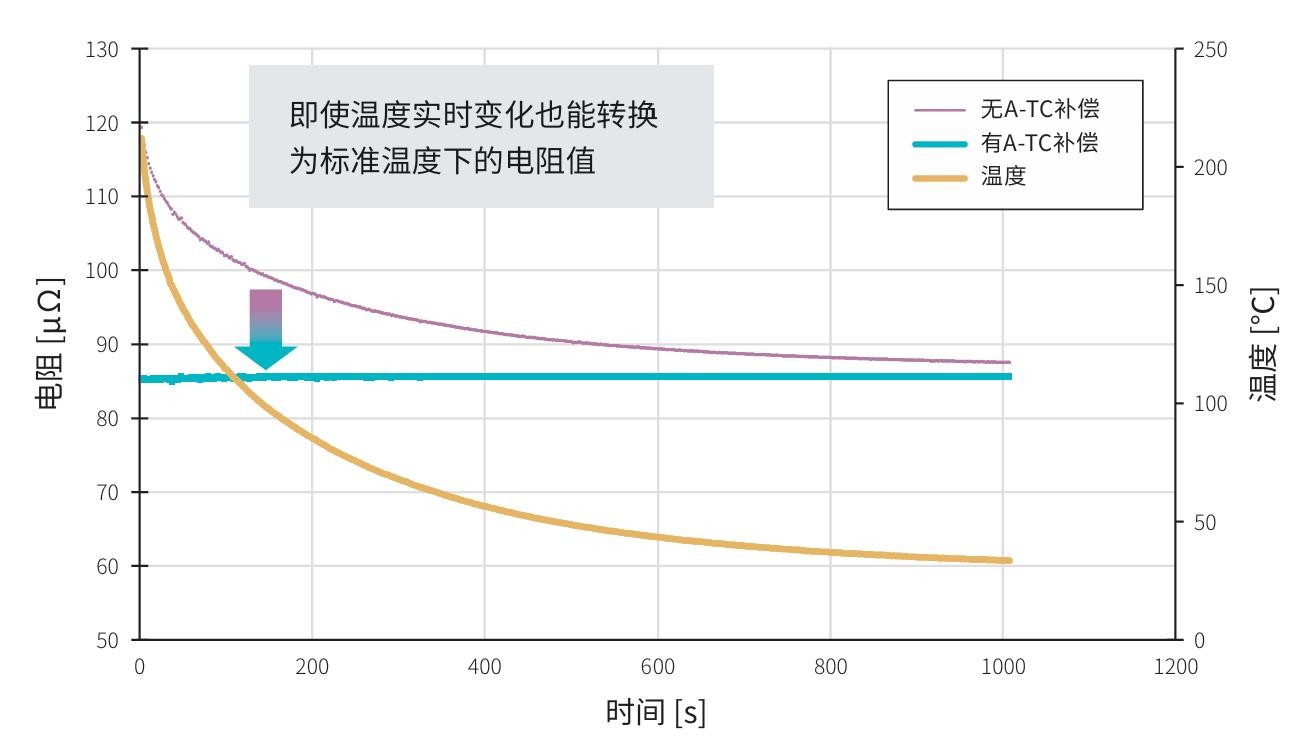

电阻值与温度存在相关性。RM3546搭载A-TC功能，可同时测量被测物的温度与电阻值，并实时将电阻值补偿为标准温度下的数值。即使在焊接后温度急剧变化的情况下，也能将电阻值补偿至常温状态，实现精准的合格判定。
图：A-TC功能：补偿温度影响（Advanced Temperature…
以数值量化焊接质量
利用电阻测量，无需等待焊接部位冷却即可快速评估焊接质量。有助于缩短产线的节拍时间。详情请观看视频。
设计时无需考虑路径电阻
由于路径电阻的允许值较高，在导入设计时无需考虑电缆电阻、接触探针电阻、物体电阻、继电器电阻等因素。 即使电缆延长或继电器磨损导致路径电阻上升，也可长期保持稳定。
支持定制探针

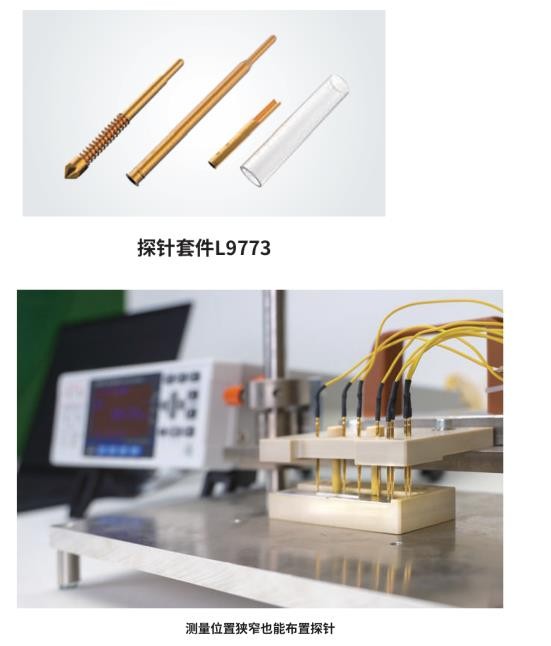

导入的难点在于获取适配的探针以及探针部位的设计。RM3546可根据被测物自由设计测量治具，提供推荐的探针，以此降低用户的导入门槛，大幅削减工时。
图：支持定制探针
长期运行、通道扩展，皆可低成本实现

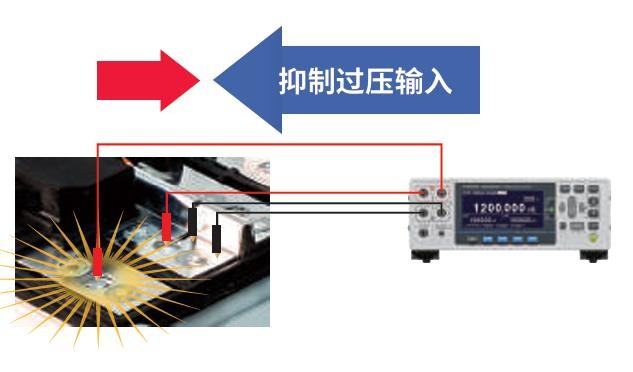

ACP功能：预防突发故障（Active Circuit Protection） 搭载防误操作导致故障的过压保护电路。即便不慎接触电池活线端子，也会自动开启保护功能，避免设备受损。既削减维修成本，又保障产线长期稳定运行。
图：长期运行、通道扩展，皆可低成本实现

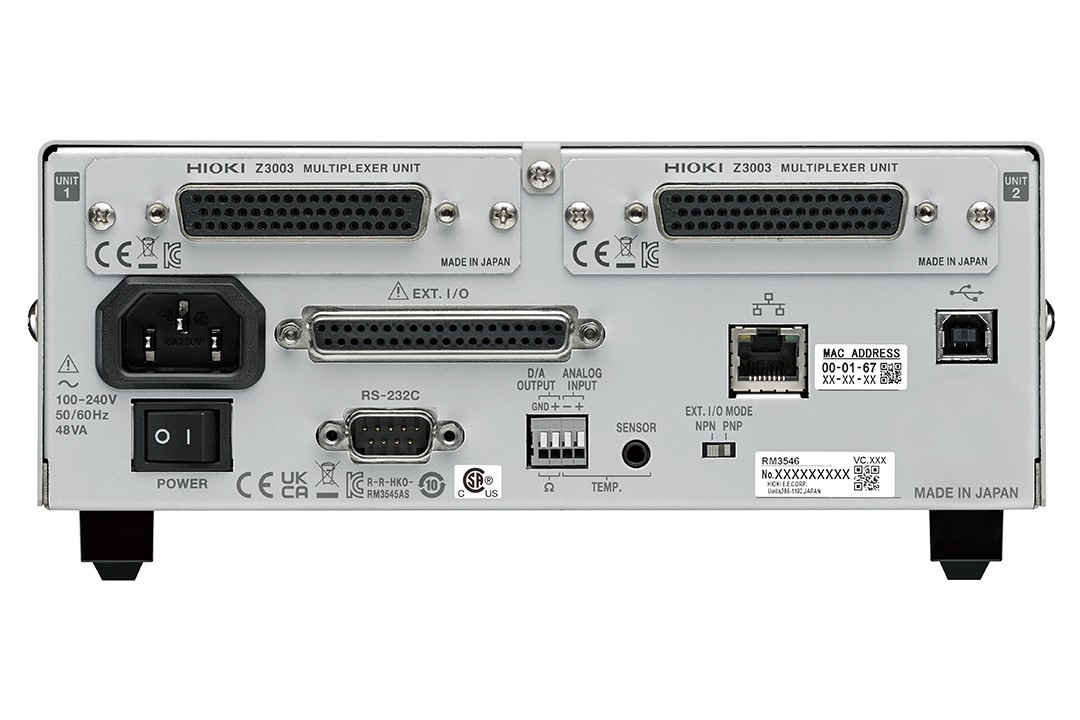

单台最多可测量132通道

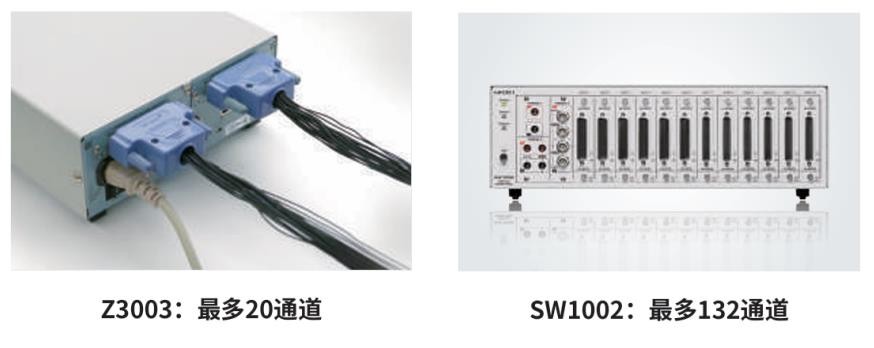

最多可搭载2个多路转换器单元Z3003选件，支持最大20通道(4端子法)测量。若与扫描模块机架SW1002组合使用，可支持最大132通道(4端子法)测量。低成本、省空间，满足多通道测量需求。
图：单台最多可测量132通道
核心指标
• 电阻测量量程（13量程）：[量程，最大显示，分辨率，测量电流]
• 代表精度 ※High模式，A-OVC功能ON，SLOW2，无调零：1000 μ量程: ±0.045% rdg ±0.010 % f.s.
• 测量电流：High模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下）
• 测量速度：FAST, MEDIUM, SLOW1, SLOW2
• 路径电阻的允许值 ※参考值 SOURCE B和SOURCE A之间的路径电阻（测量对象以外）：100 mΩ 以下（PR模式OFF）量程: 最大3.5 Ω
• 最大开路端子电压：1000 Ω以下量程: 8.0 V
• 温度测量：热敏电阻传感器(Z2001 [附件])：-10.0℃～99.9℃
• 内置多路转换器（选件）：多路转换器单元Z3003
• 外置多路转换器（选件）：扫描模块机架
• 接口：LAN（TCP/IP, 10BASE-T/100BASE-TX）, RS-232C（最大115200 bps，打印机I/F兼用）, USB, EXT I/O（D-sub 37针），模拟输出(D/A输出电压范围, DC 0 V 〜 1.5 V)
资源下载
• 详细指标请见 RM3546 重新定义焊接质量检测 详细指标页。
