模拟带宽16GHz
模拟通道数4
最高实时采样率40GSa/s
最大存储深度4Gpts(opt.)
垂直分辨率12bits
最高波形捕获率1,000,000 wfms/s
产品简介
DHO50000 系列高分辨率数字示波器是 RIGOL 面向高速测试领域的重磅力作。融合高达 16 GHz 模拟带宽与 12-bit 原生垂直分辨率，配合全通道 40 GSa/s 实时采样率与 4 Gpts 大容量深存储，为高保真信号捕获奠定坚实基础。创新搭载固态电子衰减器实现无磨损、无噪音切换，结合 198mm 紧凑纤薄机身，大幅优化桌面级测试交互体验。依托完善的原生差分探头生态与丰富的高级分析功能，为工程师在复杂多路高速信号验证中提供精准、高效且可靠的全面测试方案。
产品优势

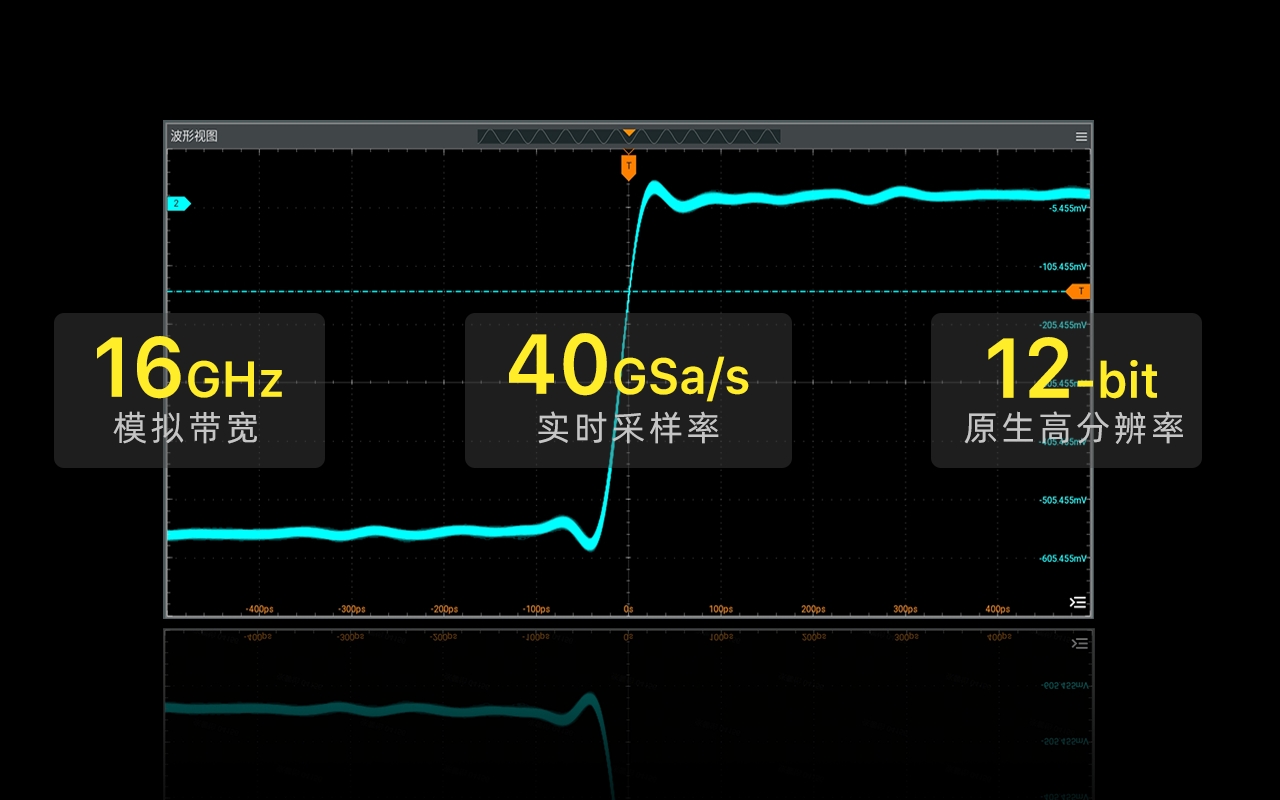

看见高频，保留真实
全通道独立 16 GHz 带宽与 40 GSa/s 采样率，轻松应对 PCIe、MIPI 等高速数字总线与复杂射频信号的严苛测试挑战。搭载 12-bit 原生 ADC 提供 4096 级精细量化，量化等级提升至传统 8-bit 的 16 倍，让淹没在底噪中的微小异常无处遁形。

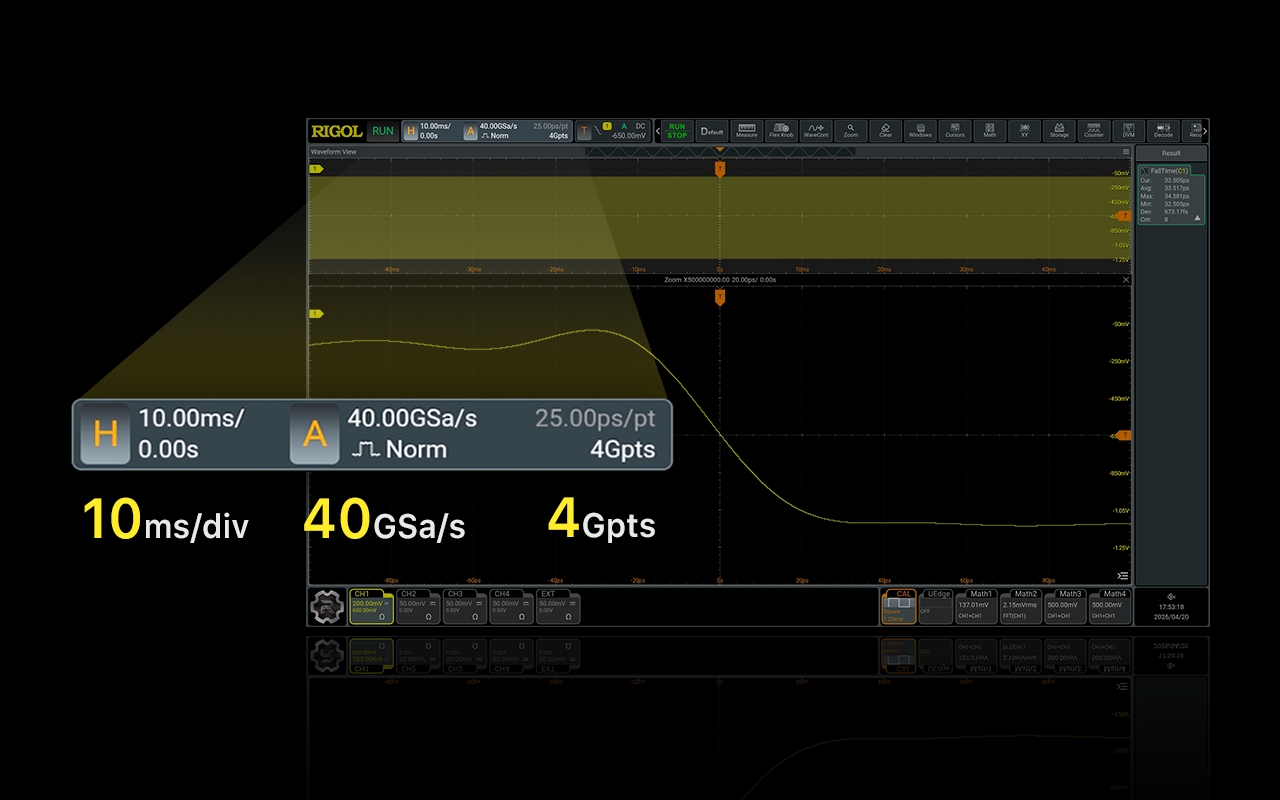

兼顾深广，无惧长周期
每通道均可升级至最高 4 Gpts 存储深度，让极高采样率与超长捕获时间完美共存。配合强大的波形搜索能力，无论是偶发低概率毛刺，还是长周期协议抓包，皆可从容应对。

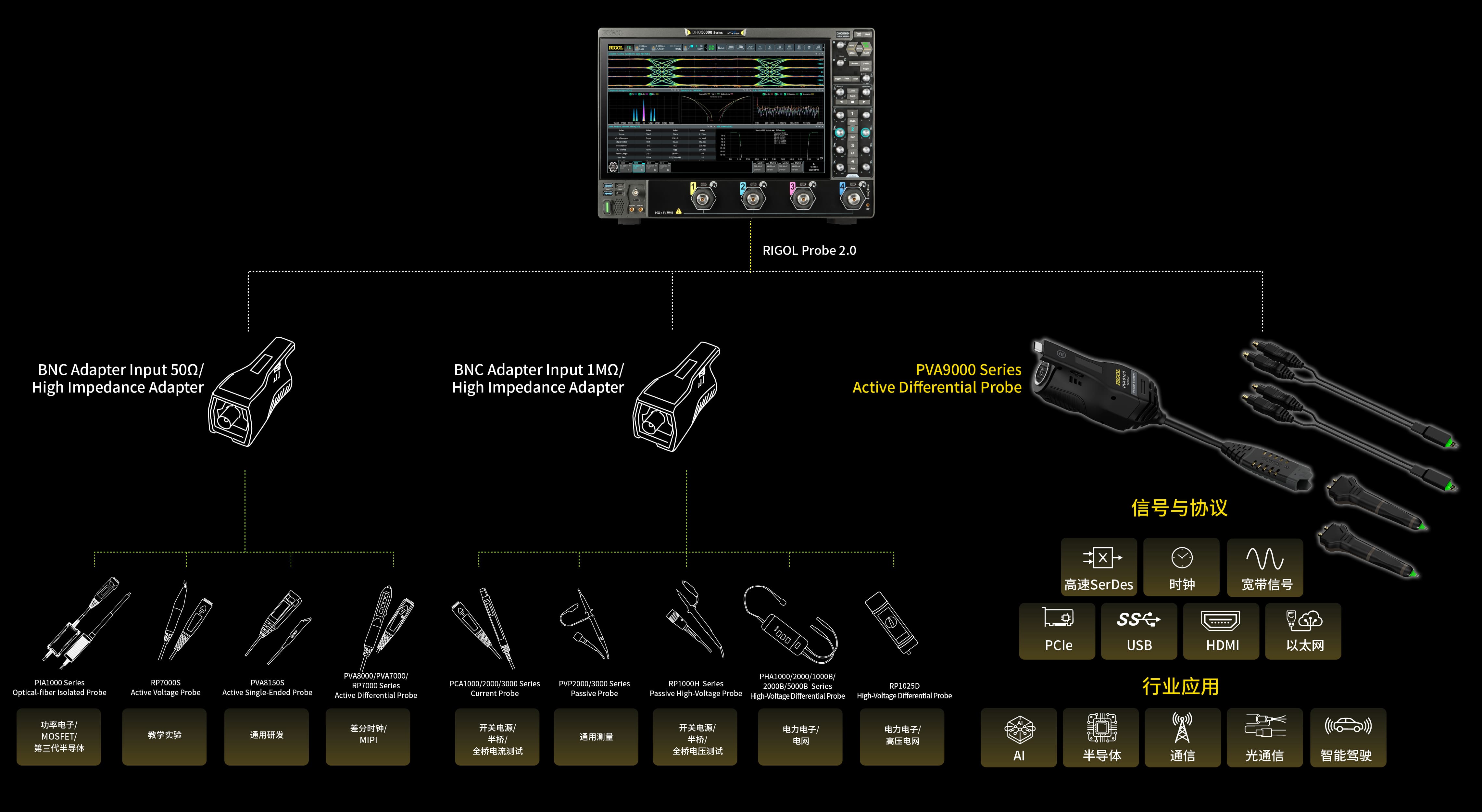

全域生态，精准探微
构筑覆盖全场景的探头生态，家族旗舰 PVA9000 系列高带宽差分探头，以 16 GHz 顶配带宽与新一代主机完美适配。主机与探头强强联手，彻底打通端到端全带宽传输链路，成为攻克 PCIe、USB 等高速总线一致性测试的卓越利器。

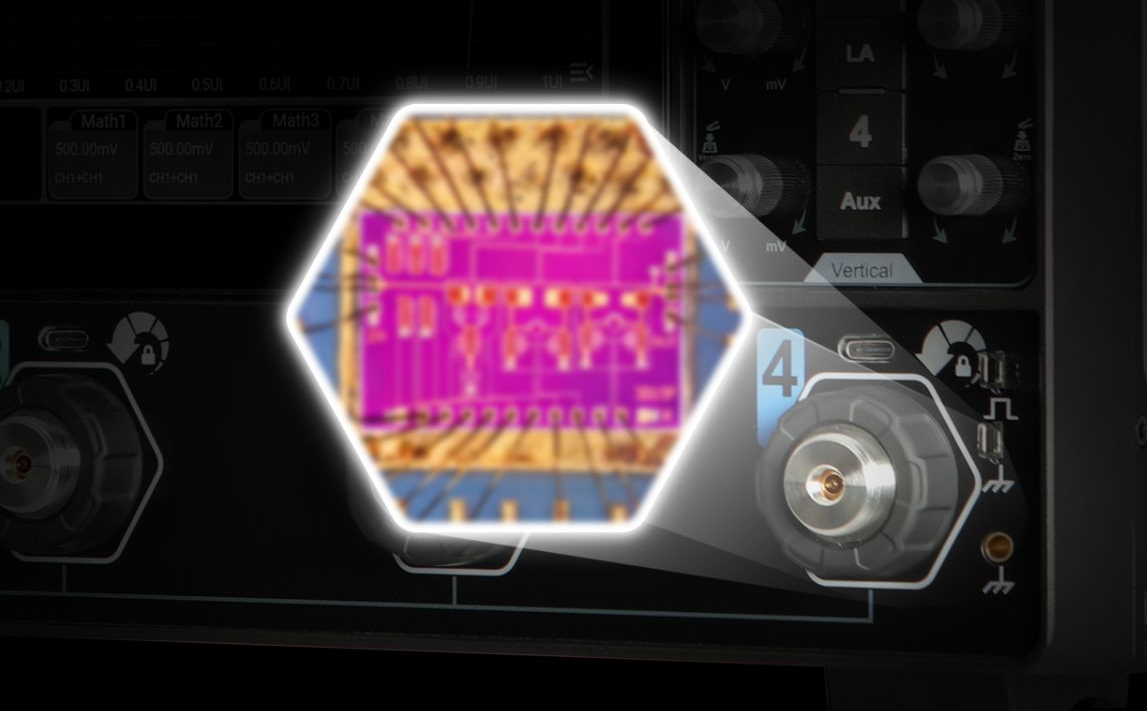

无触切换，瞬时响应
创新固态电子衰减器，告别传统机械结构的磨损与延迟，有效提升衰减器使用寿命，让示波器成为工程师更长久的战友。
洞悉协议，一键合规
全面覆盖 USB、PCIe、MIPI、工业以太网及车载以太网等主流高速互联标准，提供一站式自动化一致性测试方案。紧跟各大权威协会最新规范，内置向导式操作与覆盖全面的自动化测试项目，测试完成后自动生成详尽的 Pass/Fail 报告。
方寸集成，磅礴不减
以超越时代的高集成度，造就仅有前代 37% 厚度与 63% 重量的工程奇迹。高密度集成让极致轻薄与硬核性能完美兼顾，单手从容提握的同时，依然迸发全带宽的旗舰级测试实力。
型号对比
| 型号 | 带宽 | 分辨率 | 采样率 | 存储深度 | 波形捕获率 |
|---|---|---|---|---|---|
| DHO51604 | 16 GHz | 12-bit | 40 GSa/s | 4 Gpts (opt.) | 1,000,000 wfm/s |
| DHO51304 | 13 GHz | 12-bit | 40 GSa/s | 4 Gpts (opt.) | 1,000,000 wfm/s |
| DHO51004 | 10 GHz | 12-bit | 40 GSa/s | 4 Gpts (opt.) | 1,000,000 wfm/s |
| DHO50804 | 8 GHz | 12-bit | 40 GSa/s | 4 Gpts (opt.) | 1,000,000 wfm/s |
探头生态
| 型号 | 描述 |
|---|---|
| PVA9160 | 16 GHz 有源差分电压探头 |
| PVA9130 | 13 GHz 有源差分电压探头 |
| PVA9100 | 10 GHz 有源差分电压探头 |
| High-Impedance-Adapter | 1MΩ 探头转接器 |
