QL6750A是具有1GHz瞬时带宽的PXIe总线矢量信号收发仪，该仪器结合了矢量信号分析仪和矢量信号发生器以及基于FPGA的信号处理和控制，最高频率8.5GHz，矢量信号发生器可产生单载波、多音信号、模拟调制和矢量信号，矢量信号分析仪可对常规信号参数、谐波失真、三阶交调、EVM等参数进行测试分析，
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
类似产品
频率范围 10 MHz~8 GHz生成和分析带宽 600 MHz/1.2/2GHz实时带宽 160 MHz通道数 2-TX，2-RX频率步进 1 Hz
频率范围 10 MHz~8 GHz实时带宽 320 MHz生成和分析带宽 600 MHz通道数 2-TX，2-RX频率步进 1 Hz
10MHz至6GHz4通道，可动态配置150 MHz瞬时带宽
同厂商产品
QL6791是一款单槽PXIe架构用于扩展频率的仪器，具有较强的通用性。
QL67680提供2路同步模拟输出通道，14bit分辨率，每通道最高采样率可达2.5GS/s，适用于多种波形生成与信号处理场景，如信号产生、数据回放。
QL6750是具有1GHz瞬时带宽的PXIe总线矢量信号收发仪，该仪器结合了矢量信号分析仪和矢量信号发生器以及基于FPGA的信号处理和控制，最高频率6GHz，矢量信号发生器可产生单载波、多音信号、模拟调制和矢量信号，矢量信号分析仪可对常规信号参数、谐波失真、三阶交调、EVM等参数进行测试分析，
QL6750A 1GHz瞬时带宽矢量信号收发仪 10MHz至8.5GHz|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

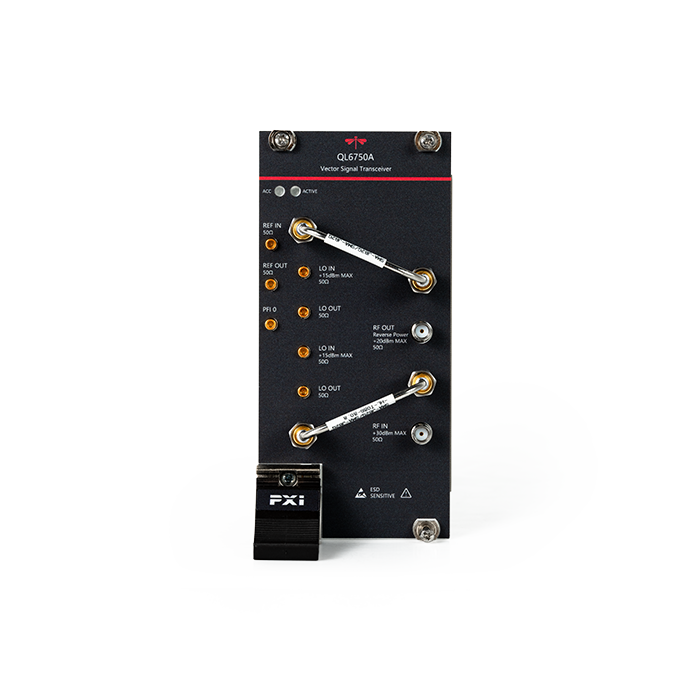

QL6750A 矢量信号收发仪
矢量信号收发仪 · 1GHz瞬时带宽 · 10MHz至8.5GHz
产品简介
QL6750A是具有1GHz瞬时带宽的PXIe总线矢量信号收发仪，该仪器结合了矢量信号分析仪和矢量信号发生器以及基于 FPGA的信号处理和控制，最高频率8.5GHz，矢量信号发生器可产生单载波、多音信号、模拟调制和矢量信号，矢量信号分析仪可对常规信号参数、谐波失真、三阶交调、EVM等参数进行测试分析，QL6750A兼具了软件无线电架构的灵活性和射频仪器的高性能。支持WIFI2/3/4/5/6、5GNR、LTE等协议测试；广泛适用于各种射频参数的测量。
核心参数
• 输出频率：10MHz~8.5GHz
• 调谐分辨率：1Hz
• 输出幅度范围：noise floor~+20dBm@100MHz~6GHz；noise floor~+10dBm@6GHz~8.5GHz；
• 输出幅度精度：±0.35dB@100MHz～6GHz；±1dB@6GHz～8.5GHz
• 输出幅度分辨率：0.01dB
• 输出频响：±1dB@400MHz带宽
• 输出噪声密度：＜-160dBm/Hz@输出功率-30dBm
• 输入频率：10MHz~8.5GHz
功能与特点
• 最高1GHz瞬时带宽
• EVM：-52dB 802.11ax 80MHz
• ±0.35dB输出幅度精度
• 集成常用调制波形与解调分析并支持任意波形文件加载（WIFI2/3/4/5/6、5GNR、LTE等）
型号与选件
• 主型号：QL6750A
• 带宽：1G：1GHz 480M：480MHz 200M：200MHz 100M：100MHz
• 协议选件（可多选）：00：wifi 01：5GNR 02：LTE
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
机械与环境规格
• 尺寸：60.9mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤1.0kg
• 工作温度：0℃~50℃（槽冷却≥82W）
• 存储温度：-40℃~70°C
• 相对湿度：20%~90%，无凝结
典型应用场景
• 适用于各种射频参数的测量
资源下载
• QL6750A 详细指标见 QL6750A 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6750A 矢量信号收发仪 详细指标
矢量信号收发仪 · 1GHz瞬时带宽 · 10MHz至8.5GHz
QL6750A是具有1GHz瞬时带宽的PXIe总线矢量信号收发仪，该仪器结合了矢量信号分析仪和矢量信号发生器以及基于 FPGA的信号处理和控制，最高频率8.5GHz，矢量信号发生器可产生单载波、多音信号、模拟调制和矢量信号，矢量信号分析仪可对常规信号参数、谐波失真、三阶交调、EVM等参数进行测试分析，QL6750A兼具了软件无线电架构的灵活性和射频仪器的高性能。支持WIFI2/3/4/5/6、5GNR、LTE等协议测试；广泛适用于各种射频参数的测量。
主要特点：最高1GHz瞬时带宽；EVM：-52dB 802.11ax 80MHz；±0.35dB输出幅度精度；集成常用调制波形与解调分析并支持任意波形文件加载（WIFI2/3/4/5/6、5GNR、LTE等）。
详细指标
发射参数
• 输出频率：10MHz~8.5GHz
• 调谐分辨率：1Hz
• 输出幅度范围：noise floor~+20dBm@100MHz~6GHz；noise floor~+10dBm@6GHz~8.5GHz；
• 输出幅度精度：±0.35dB@100MHz～6GHz；±1dB@6GHz～8.5GHz
• 输出幅度分辨率：0.01dB
• 输出频响：±1dB@400MHz带宽
• 输出噪声密度：＜-160dBm/Hz@输出功率-30dBm
接收参数
• 输入频率：10MHz~8.5GHz
• 调谐分辨率：1Hz
• 频率分辨率：1Hz
• 输入幅度范围：前放打开抗烧毁：+10dBm@DNAL~参考电平前放关闭抗烧毁：+30dBm@DNAL~参考电平
• 输入幅度精度：±0.35dB@100MHz～6GHz；±1dB@6GHz～8.5GHz
• 显示噪声电平：-152dBm/Hz@参考电平-10dBm(典型值)
• 输入频响：±0.5dB@400MHz带宽（典型值）；±0.75dB@1GHz带宽（典型值）
• 相位噪声：-125dBc/Hz@10kHz，1GHz中心频率
12GHz VST 发射参数
• 输出频率：40MHz~12GHz
• 调谐分辨率：1Hz
• 输出幅度范围：+15dBm
• 输出幅度精度：±1.4dB
• 输出幅度分辨率：0.1dB
• 输出频响：±1.45dB
• EVM：-50dB，802.11ac_80MHz
12GHz VST 接收参数
• 输入频率：40MHz~12GHz
• 调谐分辨率：1Hz
• 输入幅度范围：+15dBm
• 输入幅度精度：±1.8dB
• 显示噪声电平：-162dBm/Hz @参考电平-30dBm
• 输入频响：±2.3dB
• EVM：-50dB，802.11ac_80MHz
26.5GHz VST 发射参数
• 输出频率：40MHz~26.5GHz
• 调谐分辨率：1Hz
• 输出幅度范围：+10dBm
• 输出幅度精度：±2.1dB
• 输出幅度分辨率：0.1dB
• 输出频响：±2.8dB
• EVM：-50dB，802.11ac_80MHz
26.5GHz VST 接收参数
• 输入频率：40MHz~26.5GHz
• 调谐分辨率：1Hz
• 输入幅度范围：+20dBm
• 输入幅度精度：±2.4dB
• 显示噪声电平：-154dBm/Hz @参考电平-30dBm
• 输入频响：±2.4dB
• EVM：-50dB，802.11ac_80MHz
机械与环境规格
• 尺寸：60.9mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤1.0kg
• 工作温度：0℃~50℃（槽冷却≥82W）
• 存储温度：-40℃~70°C
• 相对湿度：20%~90%，无凝结
选型配置
• 主型号：QL6750A
• 带宽：1G：1GHz 480M：480MHz 200M：200MHz 100M：100MHz
• 协议选件（可多选）：00：wifi 01：5GNR 02：LTE
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6750A 产品介绍见 QL6750A 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
