艾德克斯 ITECH

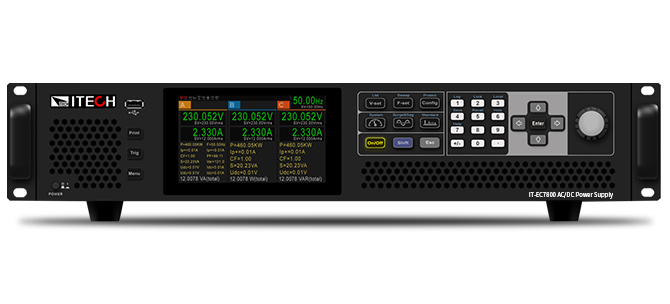

IT-EC7800系列 可编程交/直流电源
3U可达15kVA · AC/DC/AC+DC/DC+AC四种输出模式

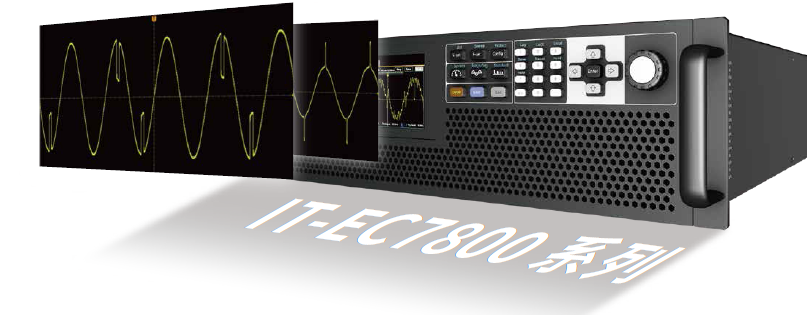

产品简介
IT-EC7800系列是一款可编程交/直流电源，融合先进碳化硅（SiC）技术与高功率密度设计，在2U机箱内提供高达6kVA的输出功率，3U机箱内更可达15kVA，兼顾紧凑体积与强大性能。
该系列内置高精度功率计和任意波形发生器，支持谐波模拟、复杂波形输出及丰富的数据分析功能，并配备直观的LCD触控屏，操作便捷。
广泛适用于新能源、电力电子、科研院校等行业的研发验证、生产测试和质量控制场景。
产品功能与优势
主要特点
• 采用碳化硅(SiC)技术
• 高功率密度设计，3U可达15kVA，2U可达6kVA
• 电压规格：350VL-N
• 高达50次的谐波模拟和分析功能
• 输出频率：16-1000Hz，电压和频率输出变动率可调
• 内置单相或三相交流功率表
• 可实现AC/DC/AC+DC/DC+AC四种输出模式
• 可选择单相、三相等不同输出模式
• 可编程输出阻抗
• 触摸屏设计，简洁的UI界面
• 可模拟任意波形输出，支持CSV文件导入波形
• 内建丰富的波形数据库
• List模式模拟市电再现功能，实现瞬间电源中断仿真功能
• 可设置输出0- 360°起始/停止相位角
• 突波陷波Surge&Sag功能
• 自带Relay Ctrl继电器控制输出功能，可实现待测物与源之间的电气隔离
• 内置USB/CAN/LAN/数字IO接口，选配GPIB/模拟量&RS232接口
• 支持CANopen、Modbus、LXI、SCPI等多种通讯协议

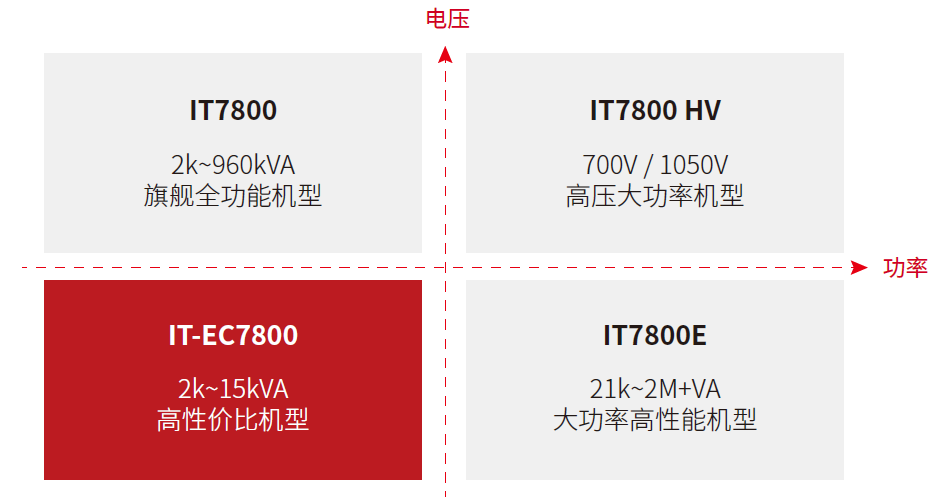

ITECH大功率交流电源选型

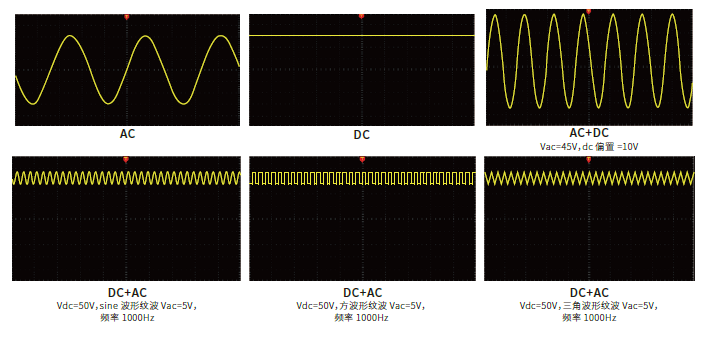

可实现AC、DC、AC+DC、DC+AC各个输出模式
IT-EC7800系列可以实现AC,DC,AC+DC,DC+AC四种输出模式，不但提供纯正的交/直流输出，还可以利用AC+DC和DC+AC输出模式实现“交流输出加直流偏置”以及“含纹波的直流输出波形”，为工程师提供更宽范围的测试应用
List模式
IT-EC7800系列通过LIST/SWEEP/SURGE&SAG模式，为用户提供简单易行的方式来实现输出参数逐步或连续的变化，输出电压的幅度、频率、相位、波形等参数也可以通过对仪器内的内部触发或外部触发的控制来输出，因此可以模拟各种电源瞬间断电、突波、缓升等特性
突波陷波Surge&Sag功能
IT-EC7800系列提供突波/陷波的模拟功能，用户可以根据需求在输出正弦波的基础上加上突波/陷波来模拟电路系统中电压的异常波动，从而测试待测物在此种环境下的使用情况

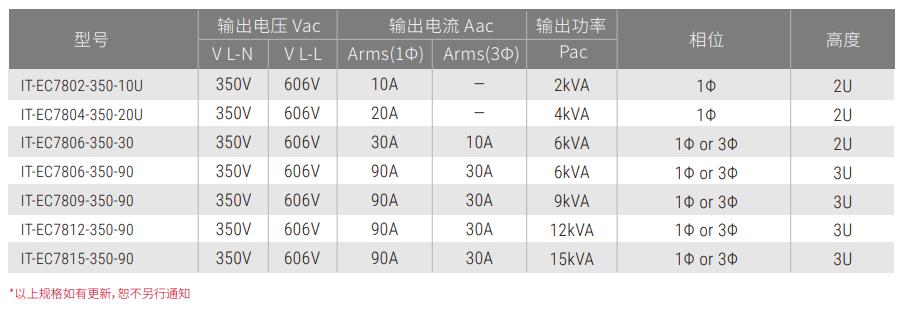

主要型号与技术规格
该系列共收录 7 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT-EC7815-350-90 电压 350 V · 电流 90 A · 功率 15 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT-EC7812-350-90 电压 350 V · 电流 90 A · 功率 12 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT-EC7809-350-90 电压 350 V · 电流 90 A · 功率 9 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT-EC7806-350-90 电压 350 V · 电流 90 A · 功率 6 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT-EC7806-350-30 电压 350 V · 电流 30 A · 功率 6 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
• IT-EC7804-350-20U 电压 350 V · 电流 20 A · 功率 4 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
资源下载
• IT-EC7800系列 详细指标见 IT-EC7800系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT-EC7800-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT-EC7800系列 详细指标
3U可达15kVA · AC/DC/AC+DC/DC+AC四种输出模式
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 7 个具体型号。
IT-EC7815-350-90
• 电压：350 V
• 电流：90 A
• 功率：15 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT-EC7812-350-90
• 电压：350 V
• 电流：90 A
• 功率：12 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT-EC7809-350-90
• 电压：350 V
• 电流：90 A
• 功率：9 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT-EC7806-350-90
• 电压：350 V
• 电流：90 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT-EC7806-350-30
• 电压：350 V
• 电流：30 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT-EC7804-350-20U
• 电压：350 V
• 电流：20 A
• 功率：4 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT-EC7802-350-10U
• 电压：350 V
• 电流：10 A
• 功率：2 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
资源下载
• IT-EC7800系列 产品介绍见 IT-EC7800系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT-EC7800-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
