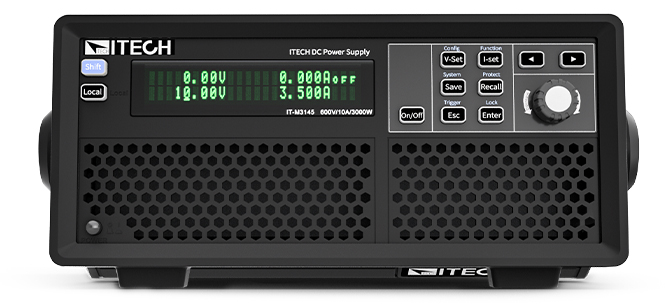

IT-M3140系列高功率密度可编程直流电源是一款集高稳定输出、高速动态响应（<1ms）、9种保护功能以及LIST编程模式于一体的产品。
使用吉时利2281S系列电池模拟器获得准确的结果。利用5种内置电池型号为产品供电，并模拟电池在其放电周期内的响应。
ELR21000动态测试系统采用了全新的EAElektro-Automatik高速回馈式电子负载ELR21000-80设备，使工程师能够在动态条件下验证真实世界的机架级电源性能，同时显著降低实验室的能源消耗、热量产生和基础设施需求。
同厂商产品
S7000系列可编程双向直流源载系统，3U机箱输出30kW，电压覆盖100V至2000V，最大电流600A；源载一体、主动/自由源载切换，电压精度<0.02%F.S.，动态响应时间500us，效率95%。支持IV模拟、电池模拟、电池充放电、函数发生器与电子负载。
M2000-MS系列电机模拟器，电压0-900Vrms（L-L），功率100kVA至600kVA、电流最高1000A；采用第三代宽禁带半导体SiC器件，功率密度176kW/m³，模型迭代率1us、电流频率3kHz@基波，最大电流响应速率1500A/ms（可选2000A/ms）。
M2000-DM系列电池及电机模拟器一体机，功率覆盖100kW至500kW；电池模拟电压24-1000V/24-1200V、电流最高1200A，电机模拟电压最高0-800Vrms、电流最高700A；电压电流精度≤±0.1%F.S.，模型迭代率2us，额定转速60000/120000 rpm/pole pair。
- «
- 1
- »
M1000-MS系列 800V/500kW电机模拟器 1500A/ms|科威尔Kewell (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
科威尔Kewell
M1000-MS系列电机模拟器
电压 0-800V · 功率 150kW 至 500kW · 电流响应 1500A/ms
产品简介
M1000-MS系列电机模拟器是一款电机+负载模拟一体化新型电力电子装置，内含永磁同步电机PMSM、异步电机ASM 等动态学模型和负载模型，可以精确实现电机与负载特性模拟。广泛应用于驱动电机控制器、通用变频器的开发和测试，满足电动汽车用驱动电机控制器的功能测试、性能测试、耐久测试、系统标定、故障注入以及功能安全等测试应用。
核心特点
• 高压：800V（L-L）
• 高转速：120000 rpm/pole pair
• 高速响应：1500A/ms
• 高速模型迭代：2us
• 高电流频率：2kHz @基波
• 电机感量：50uH-2650uH
型号与主要参数
• 电压范围：0-450V、0-800V
• 功率 / 电流：150kW/300A 至 300kW/600A（0-450V）；200kW/450A 至 500kW/700A（0-800V）
• 最大电流响应速率：1500A/ms
• 额定转速：120000 rpm/pole pair
• 模型迭代率：2us
• 电流频率：0Hz-2kHz
• 定子电阻：0Ω~5Ω
• 通讯接口：CAN / LAN
资源下载
• M1000-MS系列 详细指标见 M1000-MS系列 详细指标页。
注：以上内容与指标取自科威尔（Kewell）官网该产品详情页。
科威尔Kewell · onetest 仪器资源库
科威尔Kewell
M1000-MS系列电机模拟器 详细指标
电压 0-800V · 功率 150kW 至 500kW · 电流响应 1500A/ms
详细指标
电压范围与功率 / 电流选型
• 0-450V：150kW/300A、200kW/400A、300kW/600A
• 0-800V：200kW/450A、300kW/500A、400kW/600A、500kW/700A
电源参数
• 电网相数：3φ3W + PE
• 电网电压：380V±15%
• 电网频率：50Hz±3Hz
• 功率因数：≥0.99（额定功率）
• 电流失真：≤5%（额定功率）
电机模拟器参数
• 电机类型：永磁同步 / 交流异步
• 模拟电机相数：3 相
• 最大电流响应速率：1500A/ms
• 额定转速：120000 rpm/pole pair
• 极对数范围：1~20
• 旋变励磁：3kHz~20kHz
• 电机漏感：50uH~2650uH
• 电流频率：0Hz-2kHz
• 模型迭代率：2us
• 位置传感器：旋变 / 电子旋变 / 码盘 / 霍尔 / 位移传感器
• 定子电阻：0Ω~5Ω
• 转子动态转速：dw/dt>10×10^6 rpm/ms
• 温度传感器：4 路，NTC 或 PTC
• 通讯接口：CAN/LAN
• 冷却方式：风冷 / 风冷 + 水冷
安全与环境
• 环境温度：-10 ~ 40℃
• 相对湿度：0-90%RH（25℃ 非凝结）
• 海拔：≤2000m
常规参数
• 尺寸：详见产品谱系
注：上表中功率、电压、电流等均可根据客户需求进行个性化定制
资源下载
• M1000-MS系列 产品介绍见 M1000-MS系列 产品介绍页。
注：以上内容与指标取自科威尔（Kewell）官网该产品详情页的「产品规格表」，已由图片转为文字。
