横河测试测量 YOKOGAWA

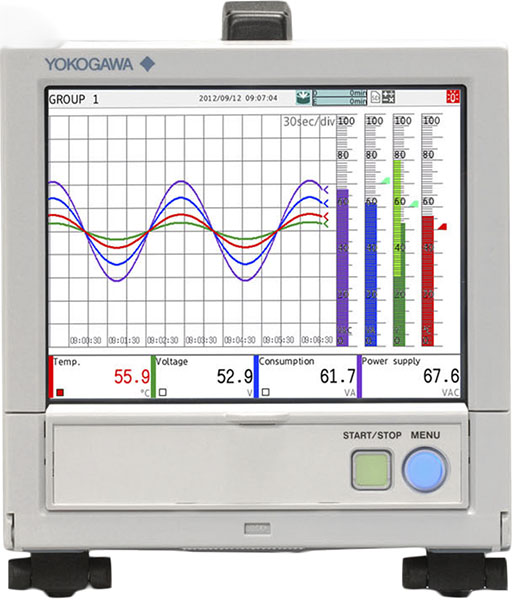

便携式无纸记录仪 GP10/GP20系列
软件版本升级：SMARTDAC+ GA10 数据采集软件升级版本：R3.01.01。
产品简介
便携式无纸记录仪 GP10/GP20系列 属于 数据采集/开关系统 类别，面向 数采仪单元和实验室数采记录仪 应用场景。更完整的性能说明见本页下方「核心参数」与配套的详细指标页。
官方定位：软件版本升级：SMARTDAC+ GA10 数据采集软件升级版本：R3.01.01。
核心参数
• ● 时间轴缩放：● 移动刻度以查看细节
• ● 一键即可显示菜单：● 像PC机一样连接鼠标和键盘
• ● 手写输入信息：● 利用多屏显示监视多个画面
• 请从以下网址下载最新版软件：www.smartdacplus.com/software/en
• 显示数据文件的采样时间：测量CH=30通道、运算CH=0通道
• 内部存储器：500MB
• 显示更新（分/div）：30分钟
• 采样周期（s）：60秒
• 总采样时间：约2.5年
• 事件数据文件的采样时间：测量CH=30通道、运算CH=0通道
产品特点
提供流畅熟悉的人性化用户界面
观测：历史趋势的无缝显示
• 测量过程中可以滑动或拖动显示数据，实现历史趋势的无缝显示。从而使用户界面更加直观，易于操作。/ 丰富的显示功能 / 强大的数据搜索功能 / 状态指示灯功能
• ● 时间轴缩放：● 移动刻度以查看细节
• [专利申请中] / 拖动刻度，显示相应的数字值。/ 可以插入指定的BMP图片，对刻度进行自定义。

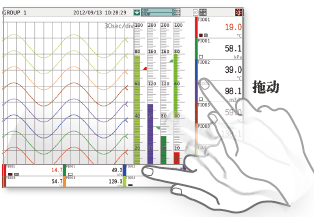

• ● 改变数值的位置
• 通过上下左右拖动数值显示部分，可以更改数值位置。

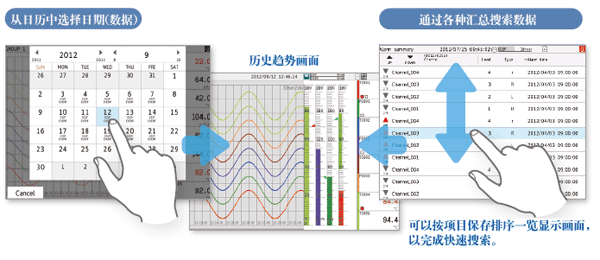

• ● 强大的搜索功能
• 通过日历和一览画面等丰富的显示功能，可轻松找到想要的数据。

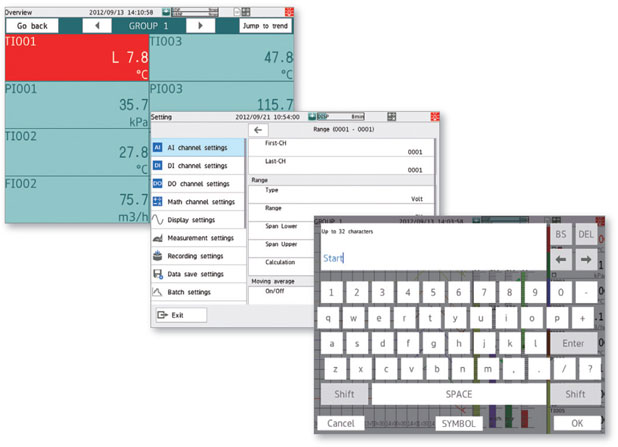

互动：触屏式操作、手写输入等

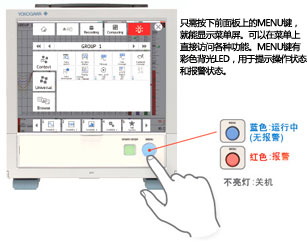

• ● 一键即可显示菜单：● 像PC机一样连接鼠标和键盘
• ● 手写输入信息：● 利用多屏显示监视多个画面

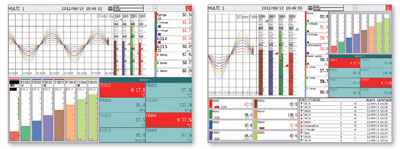

• 可以用附带的手写笔或指尖在波形区域画图或输入文字，甚至可以选择颜色和线的粗细。 / 可将显示分割为2~6个部分分别排列在屏幕上，这2~6个部分都有9种格式可供选择，最多可保存20个分屏画面。多屏显示仅适用于GP20。
• ● 人性化用户界面
• 设计中的人性化体现在屏幕颜色和按钮大小等方面，屏幕间切换更方便，这一设计带来了直观、简单的用户体验。菜单屏是透明的，输入设置的同时还可以看到已输入的数据。
高度灵活的可扩展结构
不同型号外观对照：

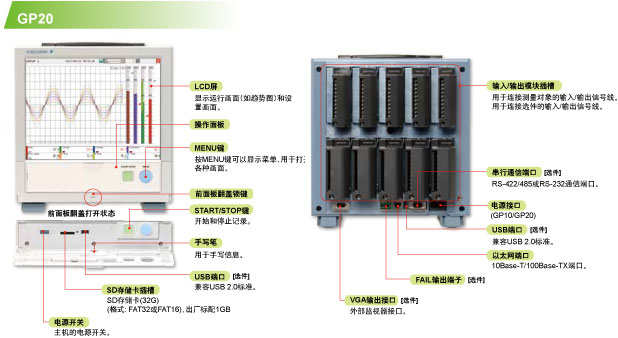

CN STRUCTURE 01

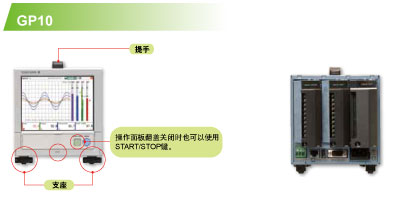

CN STRUCTURE 02
构造特色：

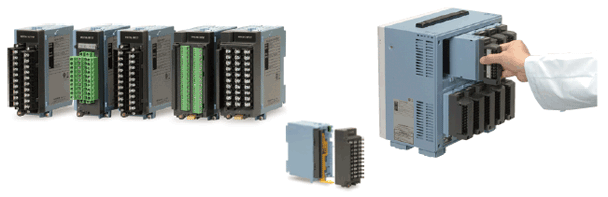

• ● 模块化结构支持输入/输出扩展
• 丰富的输入/输出模块可供自由选择。输入/输出端子可拆卸，分为M3螺丝型和夹紧型两种。高度灵活的设计允许用户在任何时候增加或移除模块。
• ● 多通道测量与记录
• 支持多达100通道的输入。GP10最大通道数30个；GP20最大通道数100个。

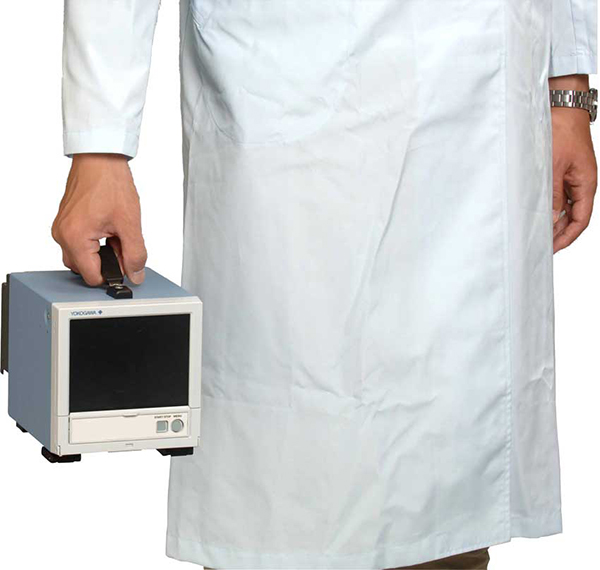

• ● 便携款式
• 携带方便，操作性能优异。
• ● 高度安全
• 前面板翻盖可以上锁，这样便可防止对电源开关或外存进行错误操作。
• ● 散热结构
• GP采用散热结构可以确保模块端子之间的温度均匀分布。

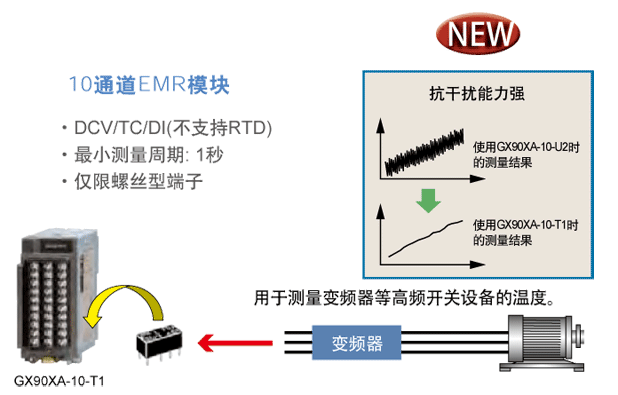

EMR(电磁继电器)模块：
0
丰富的网络功能和软件
Web应用使GP与PC系统实现无缝对接

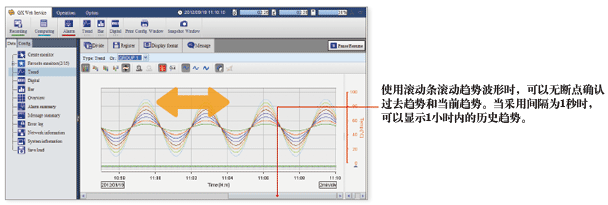

通过网络浏览器(Internet Explorer 6/8)可以实时监视和改变设置。无需使用专用软件便可建立起远程实时监视系统，设置简单、成本低廉。正如在GP主机画面上那样，网络浏览器也可以分屏显示多 个监视画面，甚至还可以为监视画面创建“我的收藏”进行保存。使用滚动条滚动趋势波形时，可以无断点确认过去趋势和当前趋势。当采样间隔为1秒时，可以显示1个小时内的历史趋势。
• ● 实时监视画面(趋势)

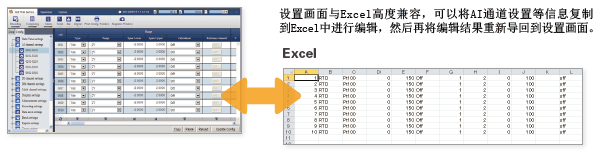

• ● 设置画面(AI通道)
标准软件
• ● 通用浏览器
• 保存在GP的数据文件或者从FTP等传输到文件服务器的数据文件可以用浏览器(Viewer)打开，然后显示或打印。可以对某个区间的指定数据进行统计运算，并将其转换成ASCII、Excel等格式。
• ● 离线设置软件
• 在PC上输入各种设置，然后将这些设置保存到硬盘或者传输到GP。因为使用的是网络浏览器，所以操作跟 Web 应用类似。
• ● 可支持的操作系统
• Windows XP、Windows Vista、Windows 7
• 请从以下网址下载最新版软件:www.smartdacplus.com/software/en
报告输出功能和打印输出功能
• ● 打印输出功能
• 可以直接从GP打印报告和快照，而无需通过PC。
• ● 创建报告功能
• 针对每种报告文件，可以按照指定格式创建相应的PDF文件。

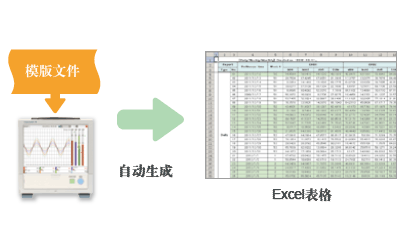

• ● EXCEL表格模版功能
• 使用EXCEL表格模版功能可以自动生成报告文件。兼容EXCEL表格意味着可以大大节省报告的制作时间。
主要网络功能

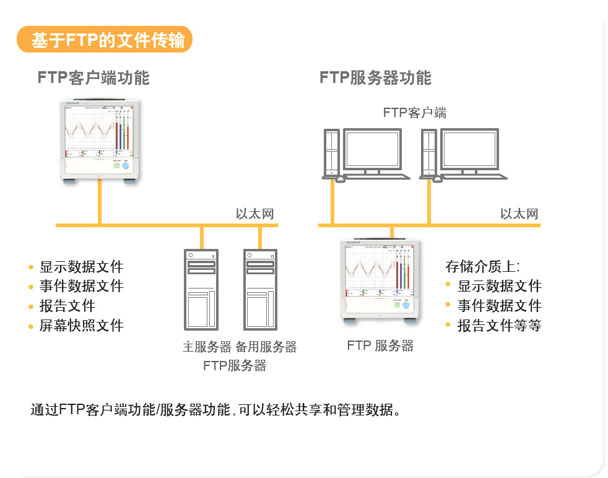

• ● 基于FTP的文件传

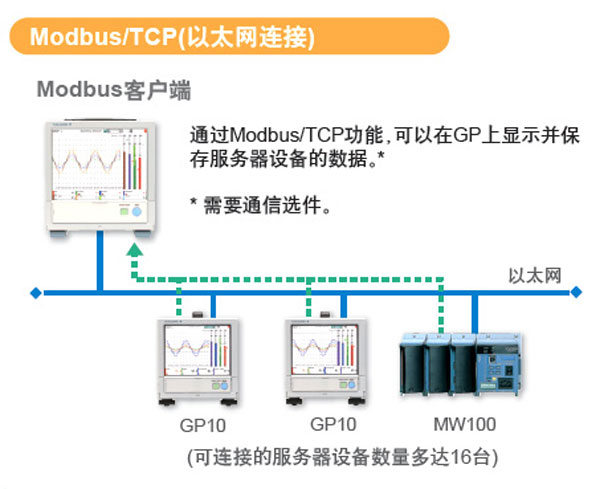

• ● Modbus/TCP(以太网连接)
• ● Modbus RTU(RS-422A/485连接)
安全可靠，坚固耐用
数据冗余
通过内部存储器和外部存储介质实现数据冗余。
防尘防水保证高显示品质
位于触摸屏表面的保护膜，其前后两面均涂有特殊涂层。这样不但可以避免屏幕划伤，防止化学品和溶剂的腐蚀，还可以保持屏幕的高清显示和抗强光显示。* 通过抑制因光干涉产生的牛顿环(同心圆环)，可以提高视觉清晰度。
数据保持格式可选(二进制或文本)
如果希望提高数据的安全性，可以将测量数据保存为二进制格式。此格式很难被传统的文本编辑器及程序破译或修改。但是如果希望用文本编辑器或电子表格程序直接打开数据，则可以选择文本格式。这样无需使用专用软件便可对测量数据进行处理。
大容量内部存储器
• 显示数据文件的采样时间：测量CH=30通道、运算CH=0通道
• 内部存储器：500MB
• 显示更新（分/div）：30分钟
• 采样周期（s）：60秒
• 总采样时间：约2.5年
• 事件数据文件的采样时间：测量CH=30通道、运算CH=0通道
• 内部存储器：500MB
• 采样周期(s)：1秒
• 总采样时间：约1个月
符合标准
CN GP SAFE 03 1
两点触屏技术
传统的电阻式触摸屏只能检测到一个触摸点。而GP的内置控制器拥有特殊运算方法，在趋势监测时可以使用平移或缩放功能，是全世界首款采用两点触摸屏技术的无纸记录仪。
资源下载
详细指标请见 便携式无纸记录仪 GP10/GP20系列 详细指标页。
