同惠电子 · 常州同惠电子股份有限公司

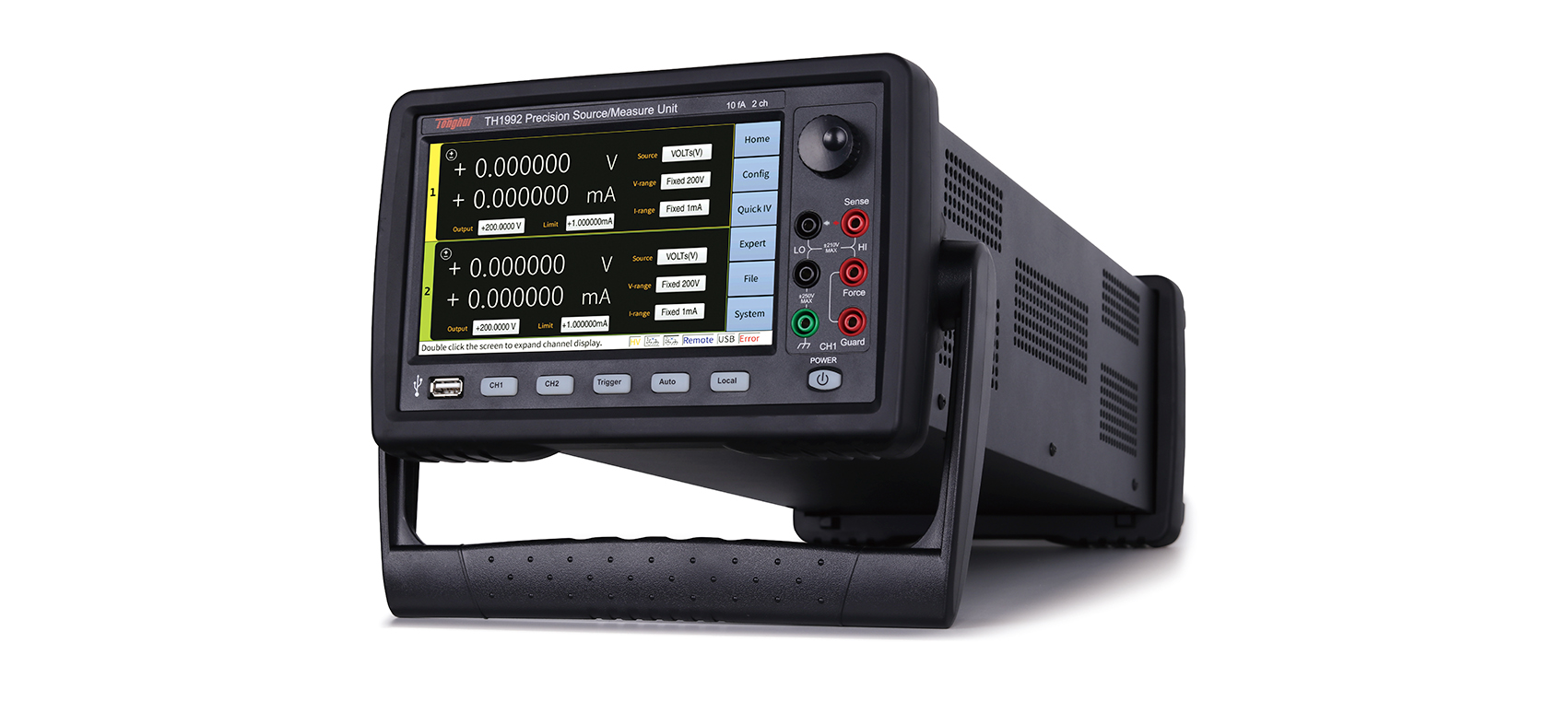

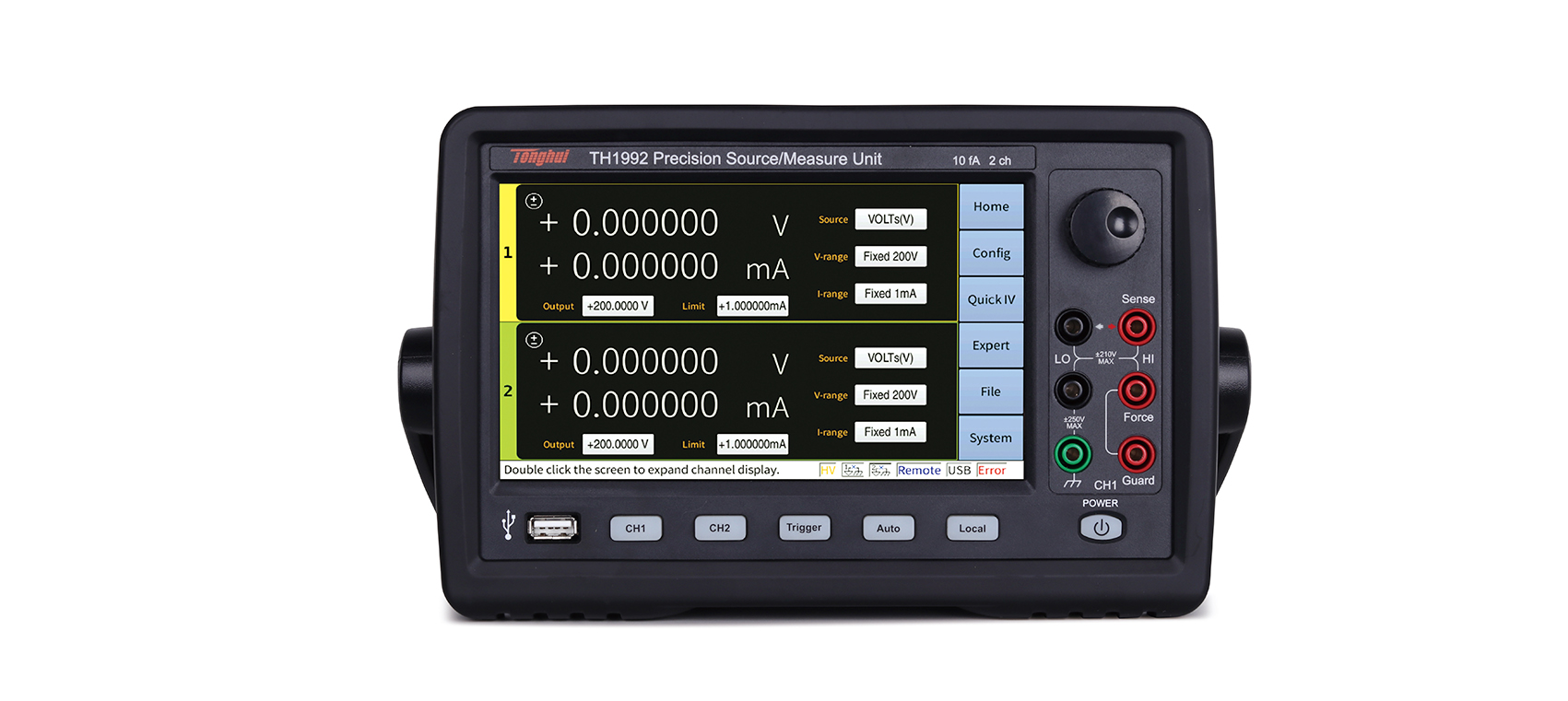

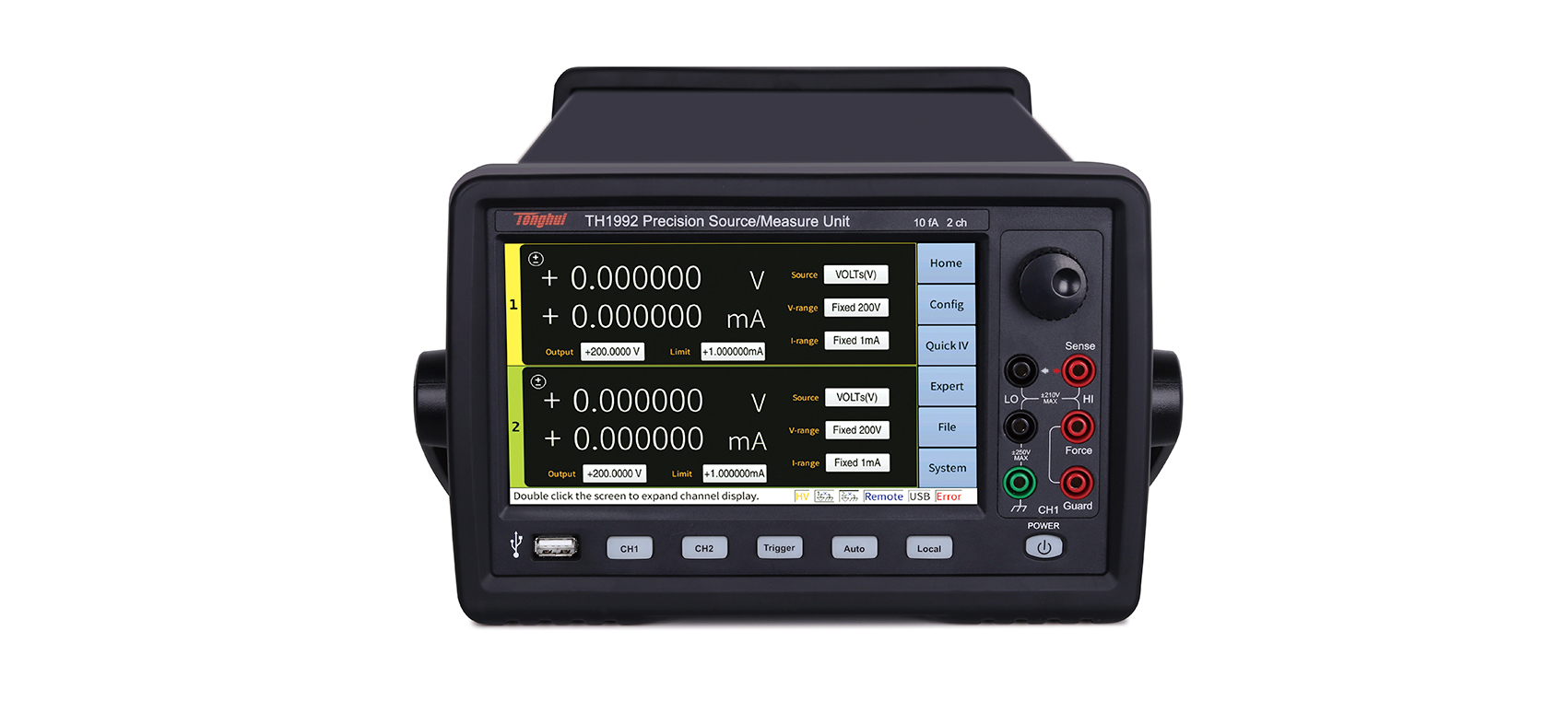

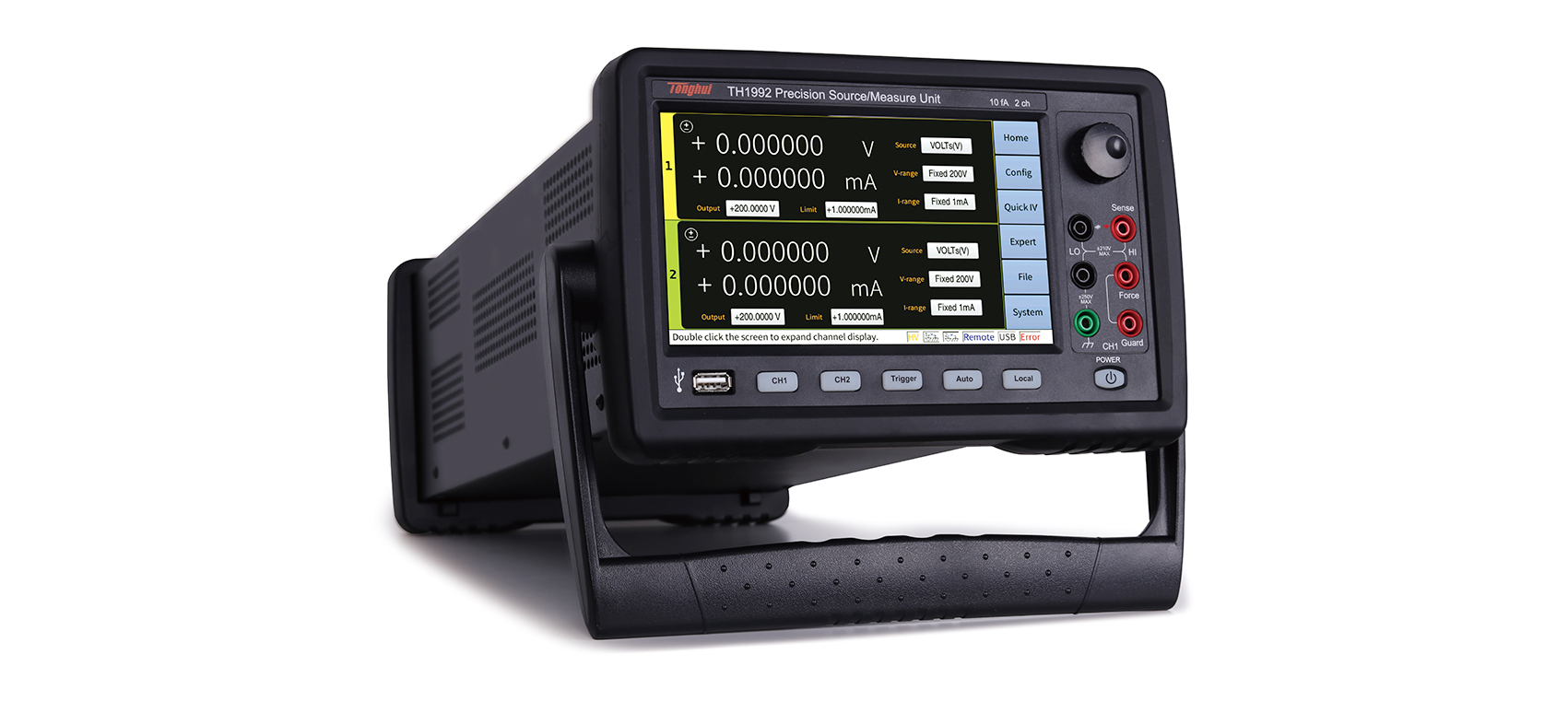

TH1992 高精度源表
显示 显示 · 显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率 800 × 480 显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率… · 通道数 2
产品简介
TH1991/TH1992系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。
核心参数
• 显示：显示
• 显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率 800 × 480：显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率 800 × 480
• 通道数：2
• 功率：31.8W
• 最大输出 / 电压：±210V
• 最大输出 / 电流 / 直流：±3.03A
• 最大输出 / 电流 / 脉冲：------ / ±10.5A
• 电源 / 最小分辨率 / 电压：1 μV / 100nV
• 电源 / 最小分辨率 / 电流：100fA 1pA / 10fA
功能与特点
TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。
TH1991/TH1992系列精密源/测量单元系列采用了7英寸电容式触摸屏，以Linux操作系统为底层，交互式图形用户界面及各种显示模式，并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能，无需连接上位机即可完成IV功能测试，可显著提高测试效率。
TH1991/TH1992系列精密源/测量单元全面、综合的电源和测量功能，是测试半导体、有源/无源器件以及各种其他器件与材料的理想选择。
TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域。
图：TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域

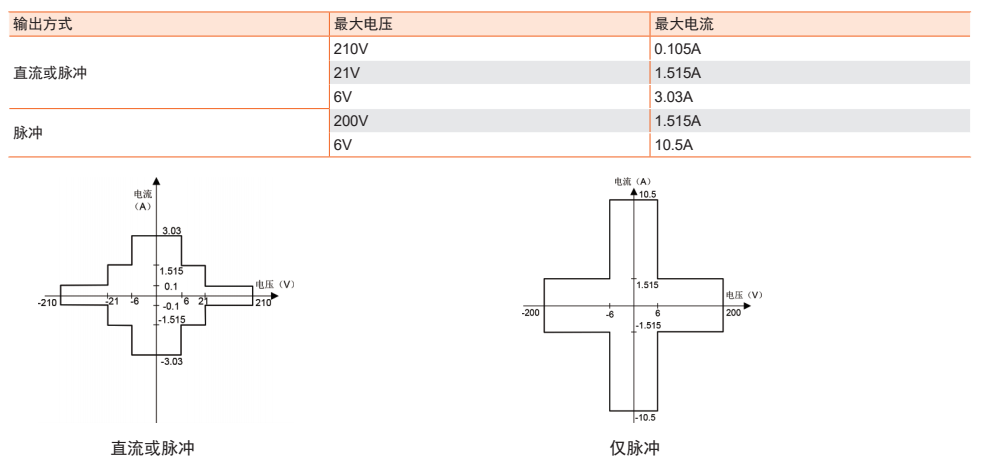

A.四象限输出
TH199X系列可在四个象限，最大输出范围（仅部分型号）
图：TH199X系列可在四个象限，最大输出范围（仅部分型号）

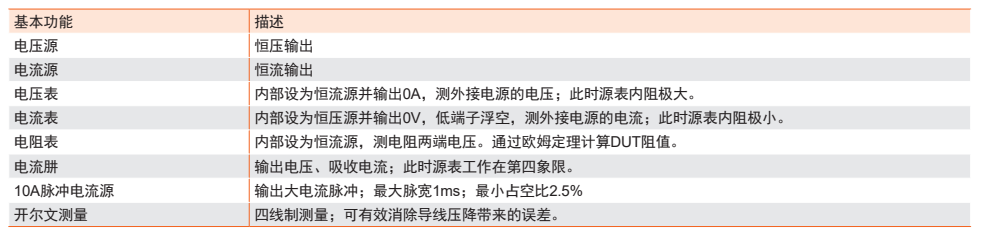

B.多种工作方式
图：B.多种工作方式
C.半导体元件静态特性测试
TH199X系列精密源/测量单元无需上位机软件，可直接在仪器界面设置并生成半导体元件如二极管、三极管、MOS管、IGBT等IV特性曲线，并可以直接调用常用器件库，快速完成测试。

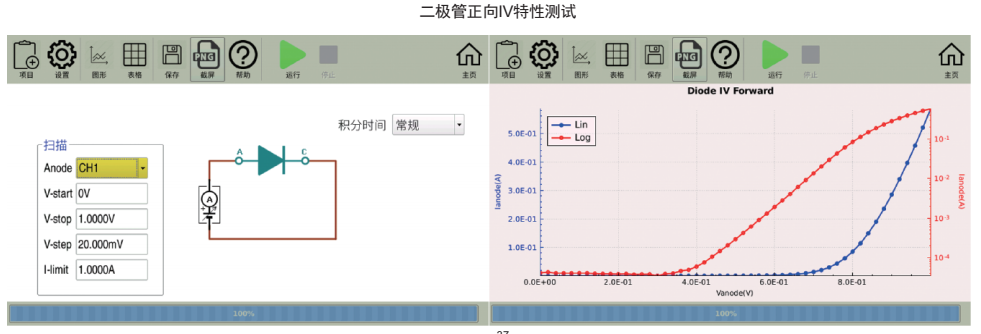

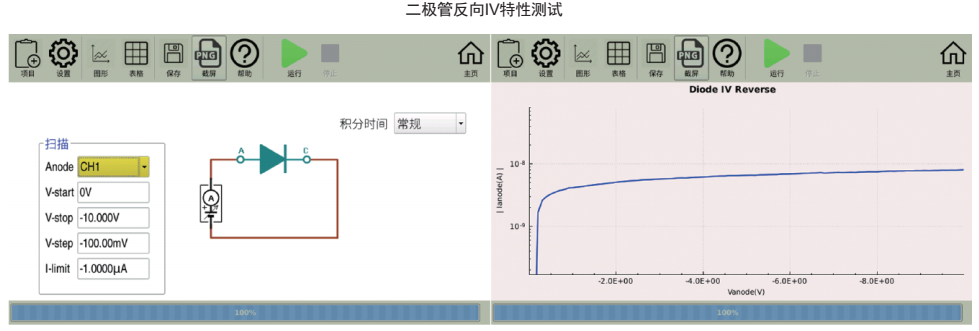

1）二极管IV特性测试
图：1）二极管IV特性测试
图：1）二极管IV特性测试

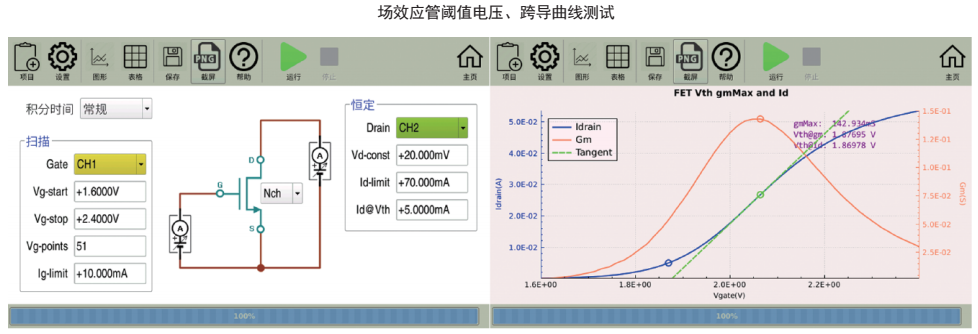

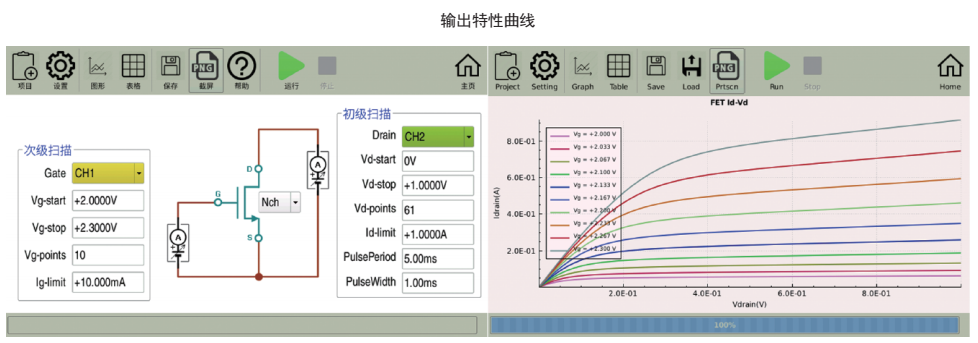

2）场效应管输出特性曲线
图：2）场效应管输出特性曲线
图：2）场效应管输出特性曲线
3）三极管输入输出特性曲线
图：3）三极管输入输出特性曲线
图：3）三极管输入输出特性曲线
典型应用
• 半导体、分立与被动元件测试
• 二极管、激光二极管、LED
• 光电探测器、传感器
• 场效应管、三极管
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH1992 高精度源表 详细指标页
onetest仪器资源库 · 同惠电子 TH1992 高精度源表
同惠电子 · 常州同惠电子股份有限公司
TH1992 高精度源表 · 详细指标
显示 显示 · 显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率 800 × 480 显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率… · 通道数 2
产品简介
TH1991/TH1992系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。
TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。
本页按官方规格资料分组收录 TH1992 高精度源表 的全部关键技术指标；产品定位、特性与应用场景请见 TH1992 产品介绍页。
技术指标
频率与时钟
• 校准周期：一年
测量范围与精度
• 显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率 800 × 480：显示器 7 英寸电容式触摸彩色 LCD 显示器，分辨率 800 × 480
• 电源 / 最小分辨率 / 电压：1 μV / 100nV
• 电源 / 最小分辨率 / 电流：100fA 1pA / 10fA
• 测量 / 最小分辨率 / 电压：100nV
• 测量 / 最小分辨率 / 电流：10fA / 100fA
• 电压量程：200mV-200V
• 电压测量 / 电压源（精度：读数百分比 + 偏置）：电压测量 / 电压源（精度：读数百分比 + 偏置）
• 量程 / ±200mV / 测量分辨率：100nV
• 量程 / ±200mV / 精度：±(0.015% + 225 μV)
• 量程 / ±2V / 测量分辨率：1 μV
• 量程 / ±2V / 精度：±(0.02% + 350 μV)
• 量程 / ±20V / 测量分辨率：10 μV
• 量程 / ±20V / 精度：±(0.015% + 5mV)
• 量程 / ±200V / 测量分辨率：100 μV
• 量程 / ±200V / 精度：±(0.015% + 50mV)
• 量程 / ±10 nA / 测量分辨率：10fA(TH1991A/TH1992A/TH1991C 无此量程)
• 量程 / ±10 nA / 精度：±(0.10 % + 50 pA)
• 量程 / ±100nA / 测量分辨率：100fA
• 量程 / ±100nA / 精度：±(0.06% + 100pA)
• 量程 / ±1 μA / 测量分辨率：1pA
• 量程 / ±1 μA / 精度：±(0.025% + 500pA)
• 量程 / ±10 μA / 测量分辨率：10pA
• 量程 / ±10 μA / 精度：±(0.025% + 1.5nA)
• 量程 / ±100 μA / 测量分辨率：100pA
• 量程 / ±100 μA / 精度：±(0.02% + 25nA)
• 量程 / ±1mA / 测量分辨率：1nA
• 量程 / ±1mA / 精度：±(0.02% + 200nA)
• 量程 / ±10mA / 测量分辨率：10nA
• 量程 / ±10mA / 精度：±(0.02% + 2.5 μA)
• 量程 / ±100mA / 测量分辨率：100nA
• 量程 / ±100mA / 精度：±(0.02% + 20 μA)
• 量程 / ±1A / 测量分辨率：1 μA
• 量程 / ±1A / 精度：±(0.03% + 1.5mA)
• 量程 / ±1.5A / 测量分辨率：1 μA
• 量程 / ±1.5A / 精度：±(0.05% + 3.5mA)
• 量程 / ±3A / 测量分辨率：10 μA
• 量程 / ±3A / 精度：±(0.4% + 7mA)
• 量程 / ±10A / 测量分辨率：10 μA
• 量程 / ±10A / 精度：±(0.4% + 25mA)
• 使用温湿度范围：23 ° C ±5 ° C
• 存放温湿度范围：23 ° C ±5 ° C
• 精度保证温湿度：23 ° C ±5 ° C
输出与驱动
• 功率：31.8W
• 最大输出 / 电压：±210V
• 最大输出 / 电流 / 直流：±3.03A
• 最大输出 / 电流 / 脉冲：------ / ±10.5A
• 电流测量 / 电流源：电流测量 / 电流源
• 功率：31.8W
通用规格
• 显示：显示
• 电源 / 最大位数 / 位数：5 1/2 / 6 1/2
• 预热时间：60 分钟
• 环境温度变化：30% 到 80%RH
• 电源：90 V to 264 V, 47 Hz to 63 Hz, 250 VA maximum
• 上架尺寸：215mmx132mmx490mm
• 外形尺寸：250mmx154mmx530mm
• 重量：约 8.5kg （单通道） / 10kg （双通道）
其他参数
• 关键指标：关键指标
• 通道数：2
• 测量 / 最大位数 / 位数：6 1/2
• 最小间隔时间：20 μs 10 μs 1 μs 20 μs 10 μs 1 μs
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
