同惠电子 · 常州同惠电子股份有限公司
TH66750L-60-15 回馈式可编程大功率直流电子负载
功率 0-5kW / 0-10kW / 0-15kW · 电压 0-80V · 电流 0-120A / 0-240A / 0-360A
产品简介
TH66000L系列在3U的体积内集成了一台15kW的电子负载，功能强大，能量能高效回馈到电网。
核心参数
• 额定输入 / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入 / 电压：0-80V
• 额定输入 / 电流：0-120A / 0-240A / 0-360A
• 设定分辨率 / 电压：10mV
• 设定分辨率 / 电流：0.1A
• 设定分辨率 / 功率：1W
• 设定分辨率 / 内阻：0.001 Ω
• 读分辨率 / 电压：10mV
• 读分辨率 / 电流：0.1A
功能与特点
TH66000L系列利用主从模式支持并机，主动均流，功率最大扩展至480kW,内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！具有高可靠性，高效的设置功能和丰富的测量功能。
TH66000L系列广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域，是一款功能全面、性能优异、适应广泛的产品系列！
TH66000L系列采用7寸TFT 电容触摸屏，具有独特的人际交互体验，显示信息更丰富，设置参数更方便，并且具有多CPU处理架构，使用户响应更及时。具有标准3U高、19英寸机架宽度，方便客户组建自己的测试系统！
A. 回馈式能量吸收
TH66000L系列回馈式可编程大功率直流电子负载具有回馈式能量吸收功能，高达93%的能量回馈效率，可将电能直接返回用电网络后直接利用，而非普通电源一样直接以热能消耗，大大降低了用户的用电成本。
由于其直接电能反馈的特点，避免了热能消耗带来的仪器大体积、大热量，以及为散发热量而使用空调或其他制冷系统带来的费用支出；同时也减少了噪音，避免了制冷过程中产生的温室气体或有害气体对环境造成危害。
回馈式特点带来的另一个好处是，单机可以以小体积实现大功率（3U高度标准尺寸功率可达15kW），从而大大节省了安放仪器所需的体积。
图：回馈式特点带来的另一个好处是，单机可以以小体积实现大功率（3U高度标准尺寸功率可达15kW），从而大大节省了
B. 主从模式并机，扩展输入
由于单机输入最大支持360A，功率最大支持15kW，对于更大功率或电流输出，需要将多台相同型号仪器并机输出。

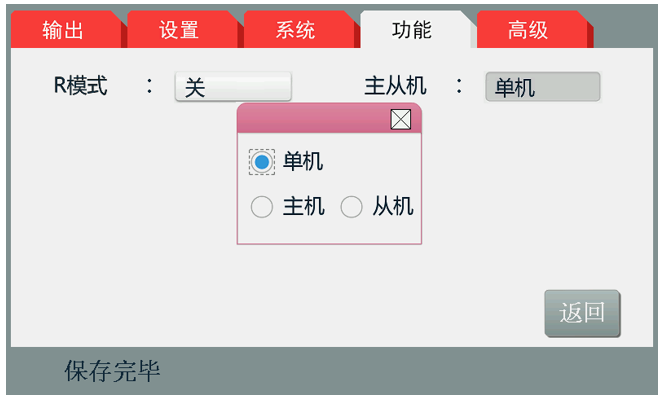

TH66000L系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，从而可通过主机控制所有从机，此时整个并机系统可看作单台仪器操作。
图：TH66000L系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机

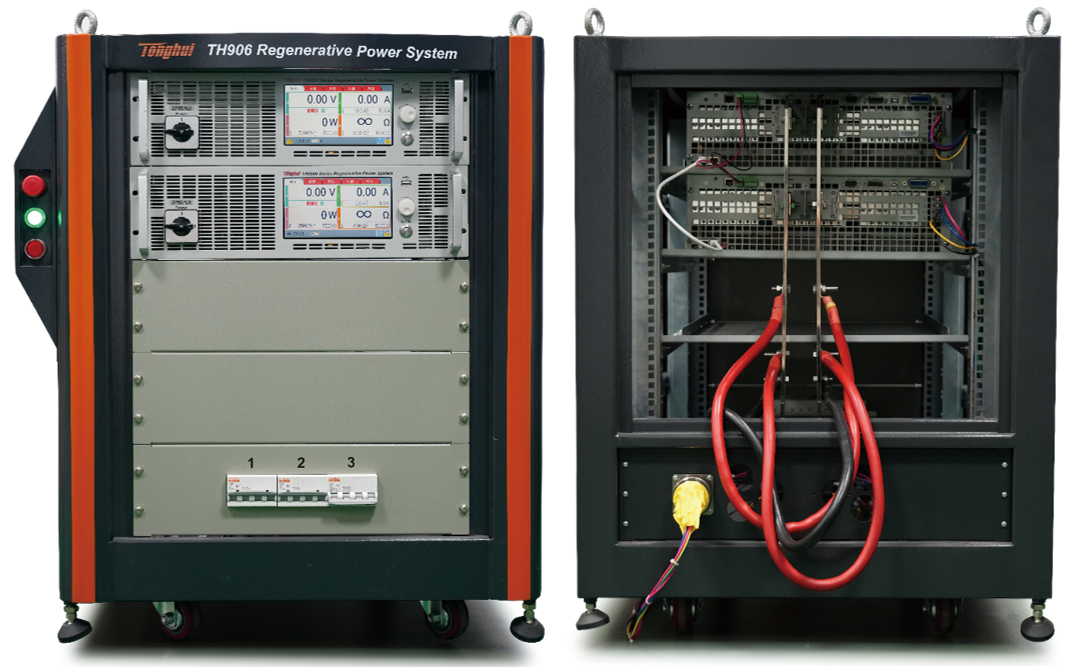

主从模式并机支持1台主机、最多15台单机，合计16台。
图：主从模式并机支持1台主机、最多15台单机，合计16台
C. 数据记录功能、定时功能
在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯。
图：在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯

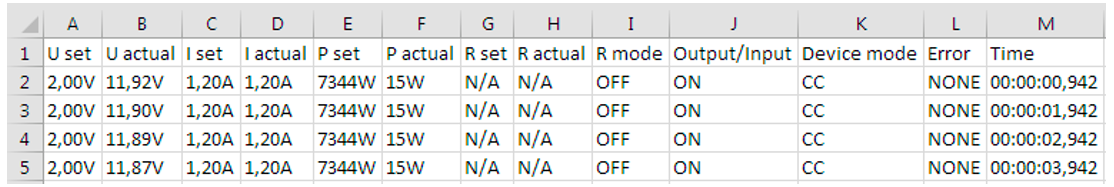

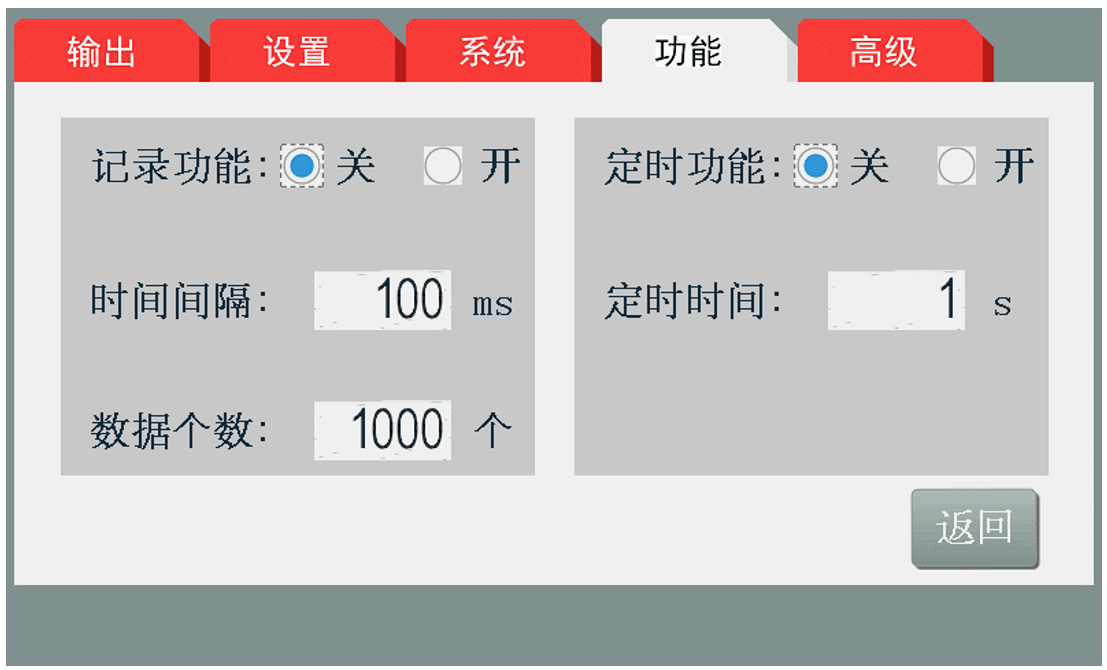

TH66000L系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率、电阻等记录至缓存，并将测试结果自动保存至外接U盘上，保存文件格式为CSV。
图：TH66000L系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率
定时功能支持以倒计时方式切断仪器输出/输入。
F. 内置函数发生器
TH66000L系列内置了真实函数发生器，应用于输出电压或输出电流。

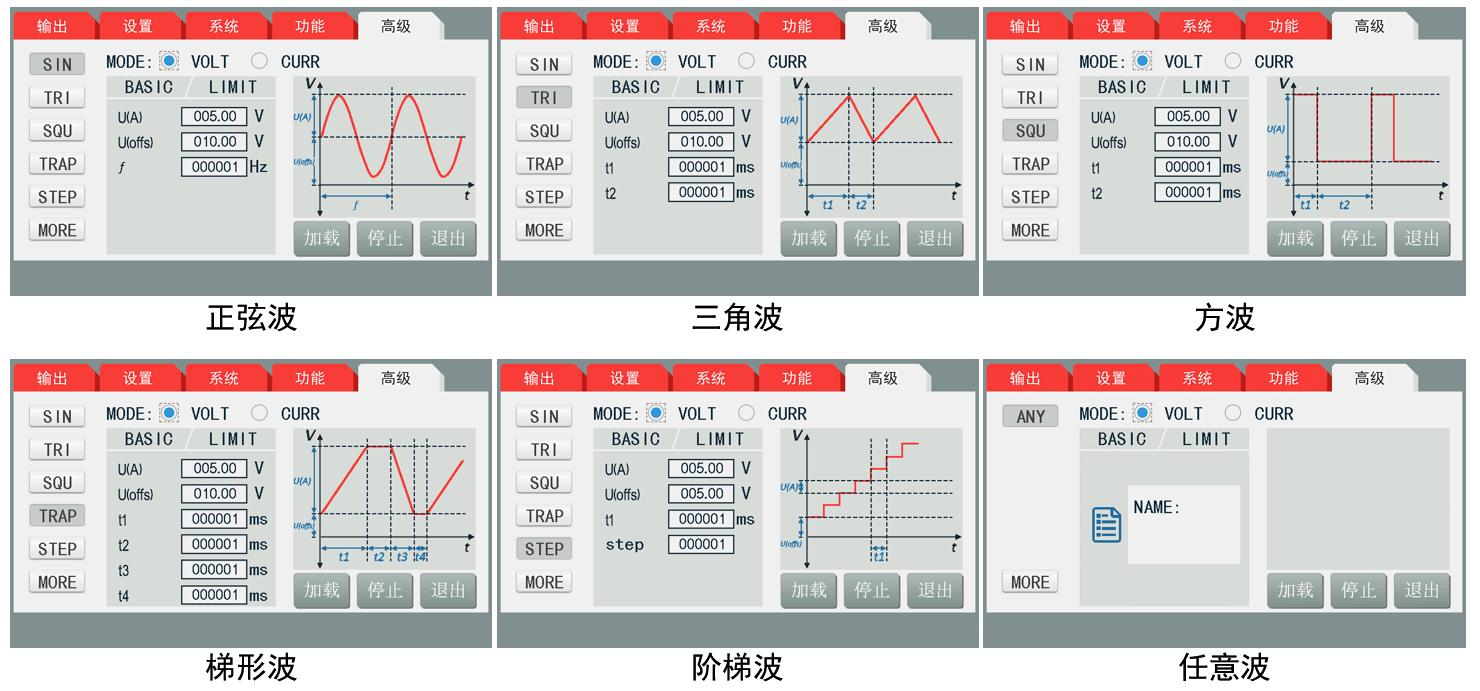

仪器内置了正弦波、三角波、方波、梯形波等标准波形，可随时调用并输出。
仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试。生成的函数信号和序列可存储至U盘，方便调用。
图：仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试
G. 高级功能：列表测试

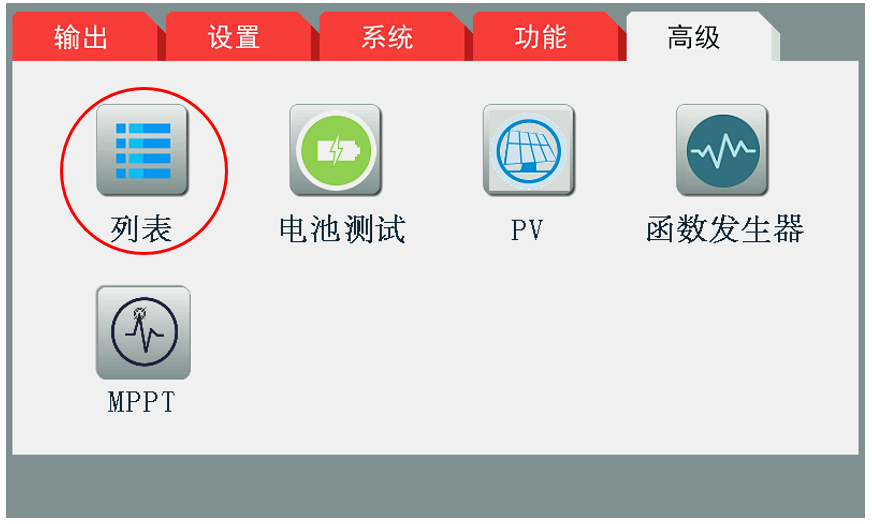

TH66000L系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行。
图：TH66000L系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行

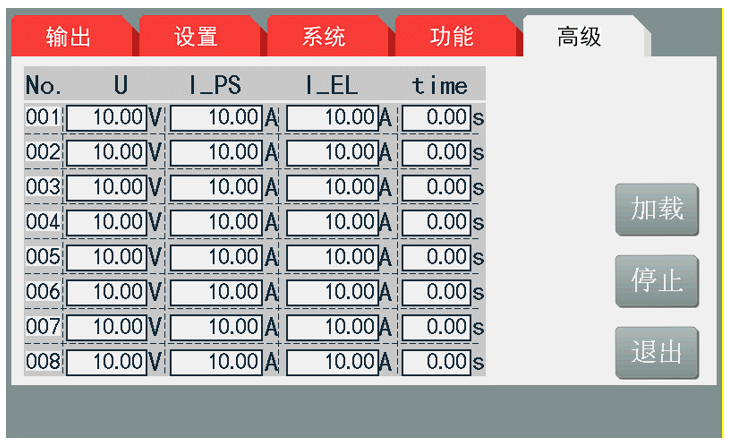

列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信号发生器调用。
图：列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信
H. 高级功能：电池测试

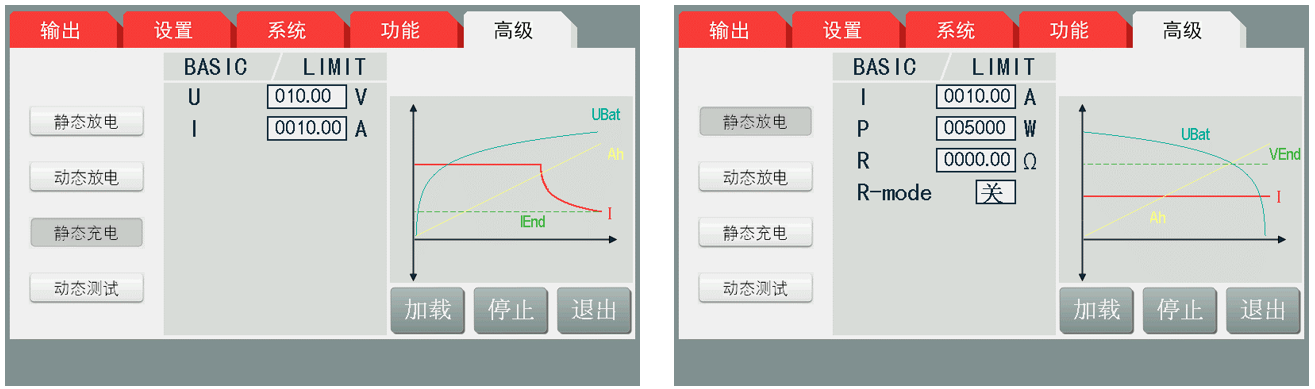

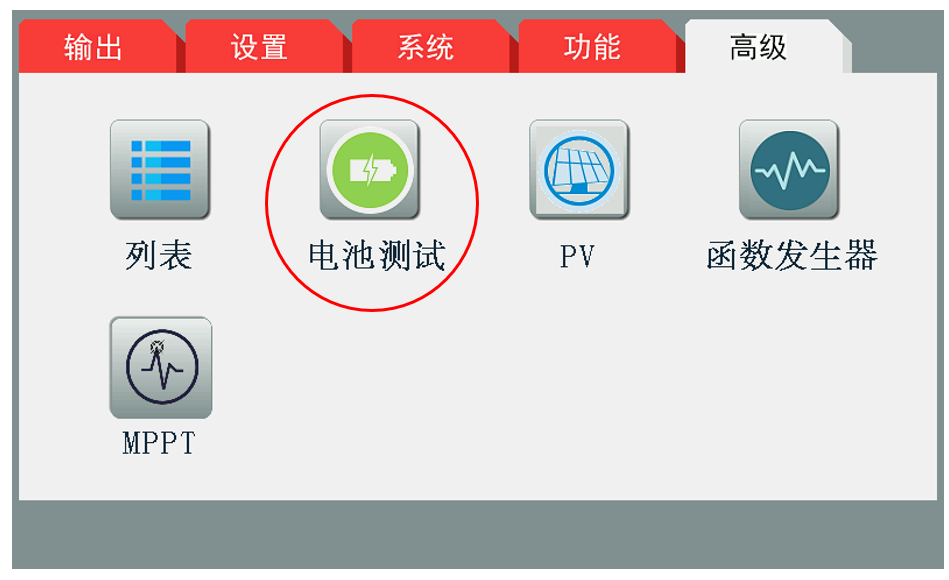

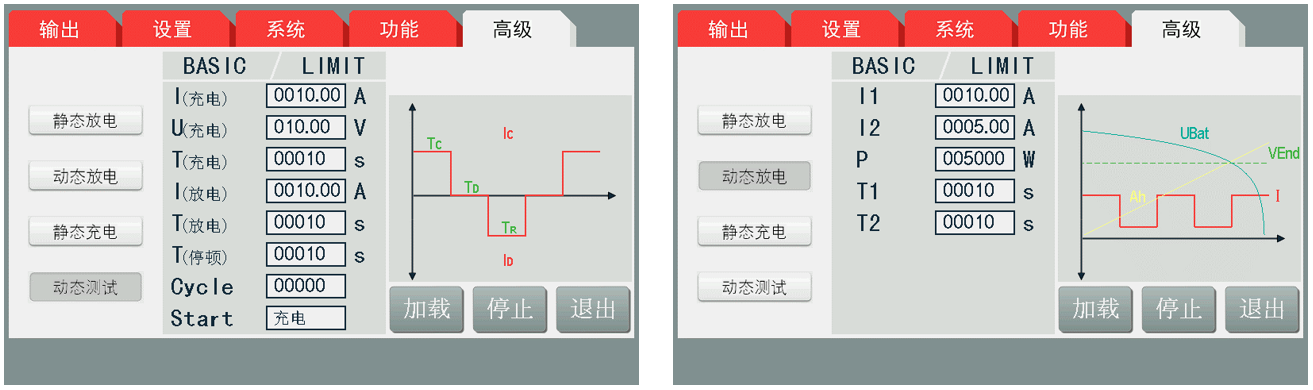

TH66000L系列高级功能支持电池或超级电容测试，集成了2种测试方法。
图：TH66000L系列高级功能支持电池或超级电容测试，集成了2种测试方法
图：TH66000L系列高级功能支持电池或超级电容测试，集成了2种测试方法
图：TH66000L系列高级功能支持电池或超级电容测试，集成了2种测试方法
I. 高级功能： PV 测试

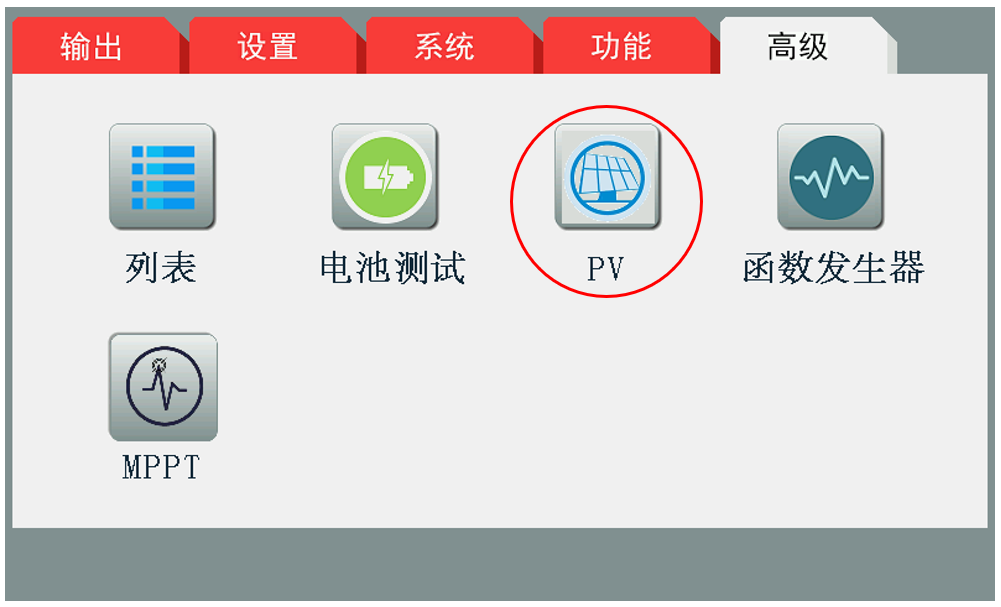

TH66000L系列高级功能支持光伏PV测试功能，简易测试光伏面板PV功能。
图：TH66000L系列高级功能支持光伏PV测试功能，简易测试光伏面板PV功能

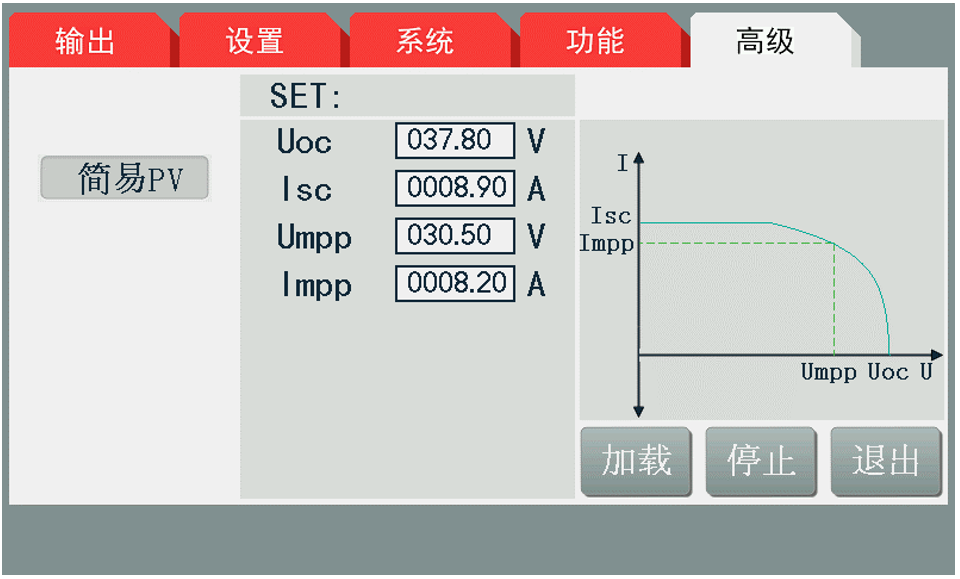

简易PV测试相对简单，仅需设置Uoc(开路电压)、Isc(短路电流)、Umpp(最大功率点的电压)以及Impp(最大功率点的电流)。
图：简易PV测试相对简单，仅需设置Uoc(开路电压)、Isc(短路电流)、Umpp(最大功率点的电压)以及Imp

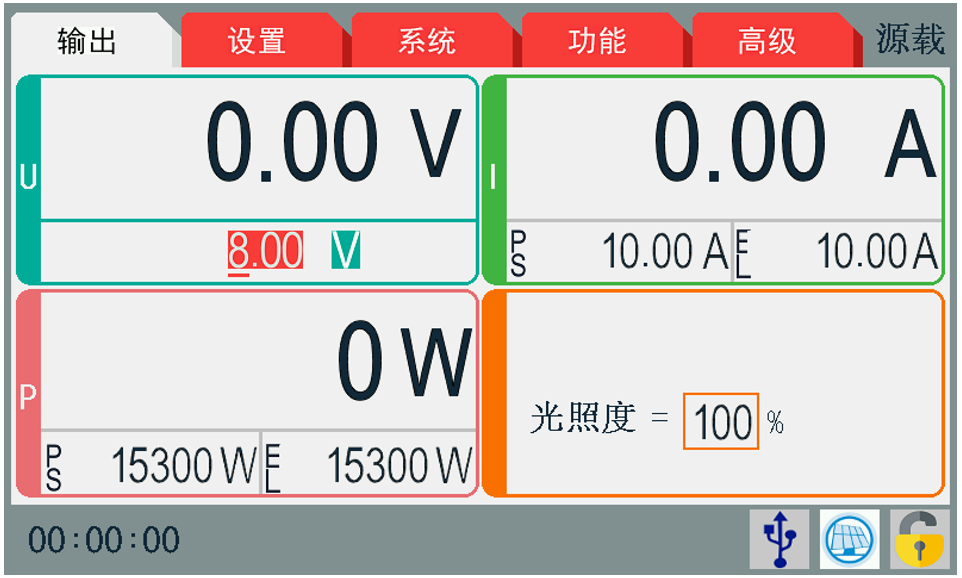

加载运行后可载界面任意时刻改动光照值,即能得到对应的输出值。
图：加载运行后可载界面任意时刻改动光照值,即能得到对应的输出值

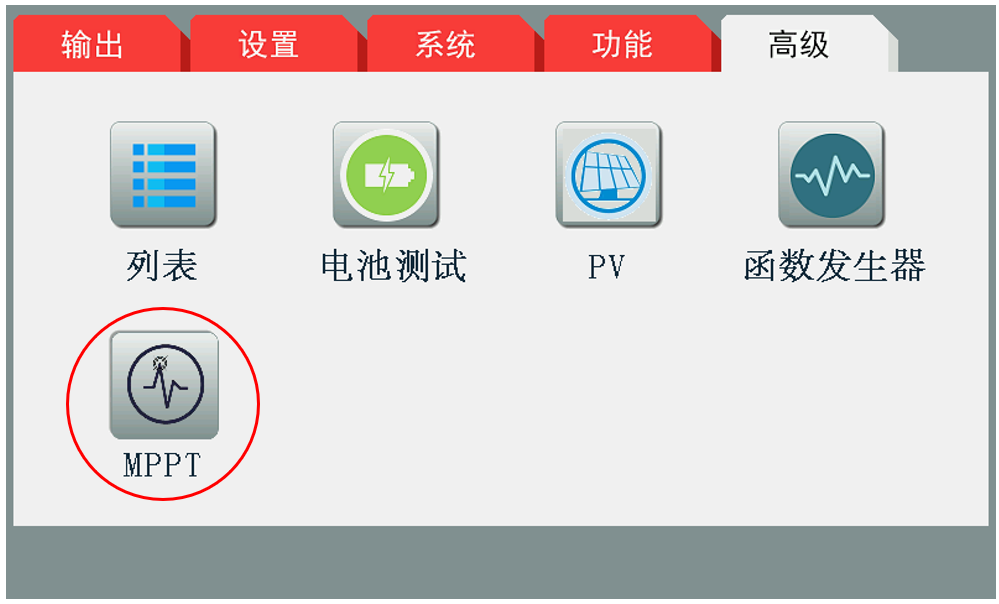

J. 高级功能： MPPT 最大功率点追踪测试

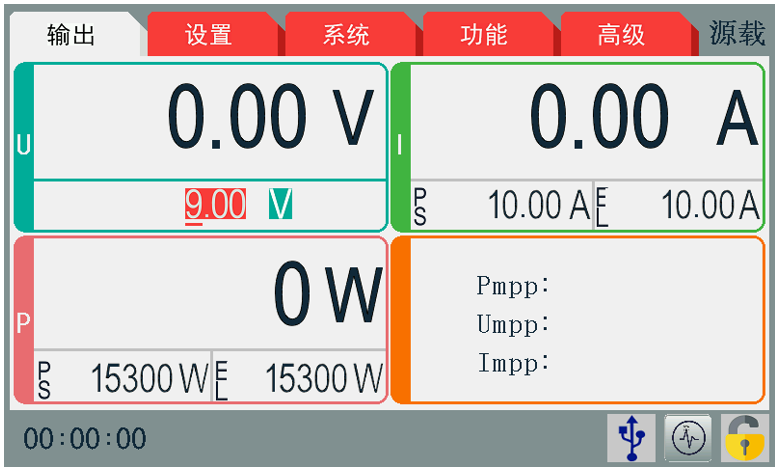

由于光伏简易PV测试功能过于简单，无法自动追踪光伏最大功率点，TH66000L系列提供了高级MPPT功能，可自动追踪光伏的最大功率点。
图：由于光伏简易PV测试功能过于简单，无法自动追踪光伏最大功率点，TH66000L系列提供了高级MPPT功能，可

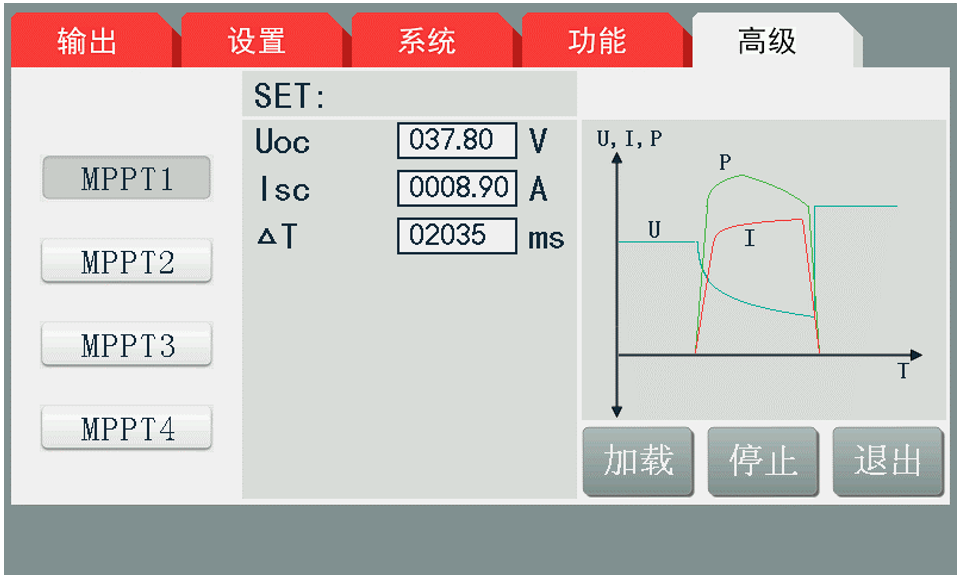

1. MPPT1：查找最大功率点，查找到后停止
图：1. MPPT1：查找最大功率点，查找到后停止

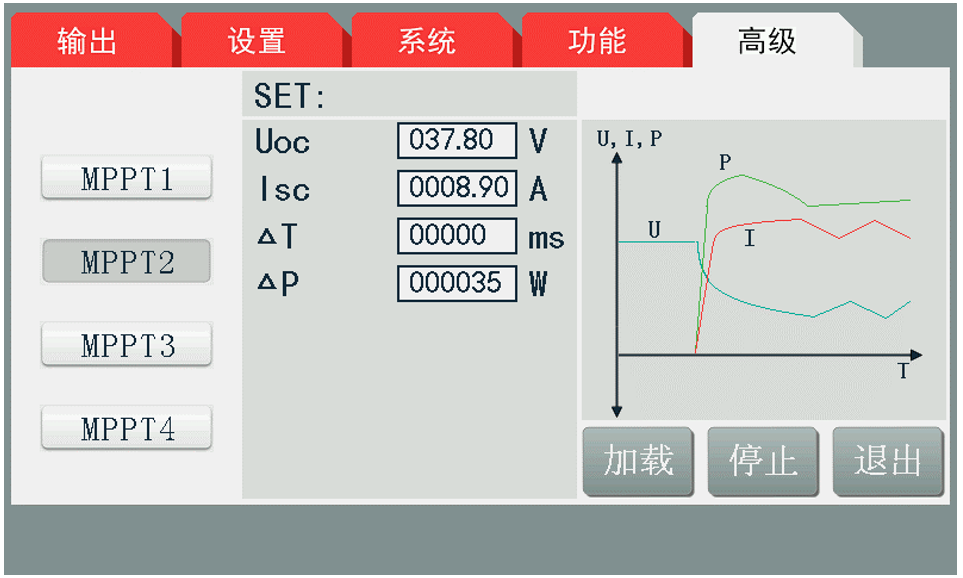

2. MPPT2：快速查找最大功率点，查找到后根据设置值实时追踪最大功率点
图：2. MPPT2：快速查找最大功率点，查找到后根据设置值实时追踪最大功率点

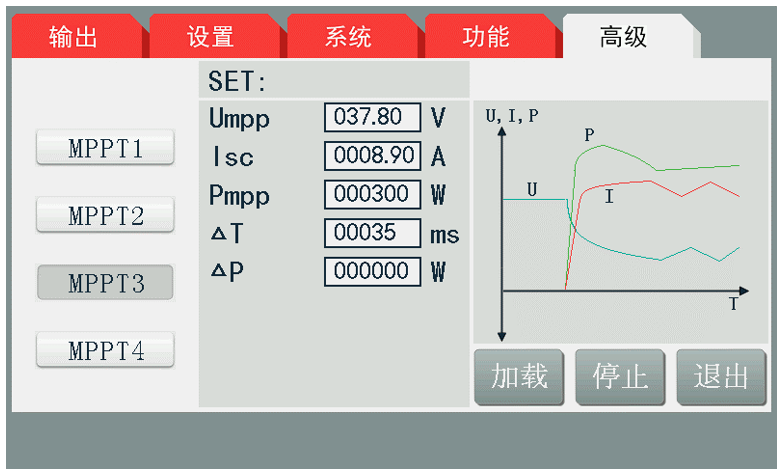

3. MPPT3：根据输入的最大功率点实时追踪最大功率点
图：3. MPPT3：根据输入的最大功率点实时追踪最大功率点

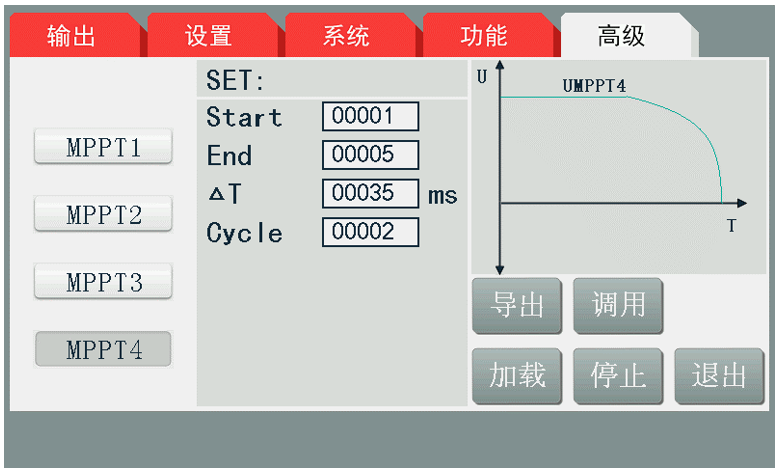

4. MPPT4：读取U盘中的相关.CSV文件查找客户设定值中的最大功率点
图：4. MPPT4：读取U盘中的相关.CSV文件查找客户设定值中的最大功率点
图：4. MPPT4：读取U盘中的相关.CSV文件查找客户设定值中的最大功率点
典型应用
• 研发和设计验证通用测试
• 新能源：太阳能电池，新动力汽车，电动自行车
• 生产线工作台常规测试、维修
• 自动化设备集成测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH66750L-60-15 回馈式可编程大功率直流电子负载 详细指标页
onetest仪器资源库 · 同惠电子 TH66750L-60-15 回馈式可编程大功率直流电子负载
同惠电子 · 常州同惠电子股份有限公司
TH66750L-60-15 回馈式可编程大功率直流电子负载 · 详细指标
功率 0-5kW / 0-10kW / 0-15kW · 电压 0-80V · 电流 0-120A / 0-240A / 0-360A
产品简介
TH66000L系列在3U的体积内集成了一台15kW的电子负载，功能强大，能量能高效回馈到电网。
TH66000L系列利用主从模式支持并机，主动均流，功率最大扩展至480kW,内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！具有高可靠性，高效的设置功能和丰富的测量功能。
本页按官方规格资料分组收录 TH66750L-60-15 回馈式可编程大功率直流电子负载 的全部关键技术指标；产品定位、特性与应用场景请见 TH66750L-60-15 产品介绍页。
技术指标
测量范围与精度
• 设定分辨率 / 电压：10mV
• 设定分辨率 / 电流：0.1A
• 设定分辨率 / 功率：1W
• 设定分辨率 / 内阻：0.001 Ω
• 读分辨率 / 电压：10mV
• 读分辨率 / 电流：0.1A
• 读分辨率 / 功率：1W
• 读分辨率 / 内阻：0.001 Ω
• 设定值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1%FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2%FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 功率：≤1%FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 读值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.2%FS
• 读值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2%FS
• 读值精度 12 月 (25 ℃±5 ℃) / 功率：≤1%FS
• 读值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 设定分辨率 / 电压：10mV
• 设定分辨率 / 电流：0.01A
• 设定分辨率 / 功率：1W
• 设定分辨率 / 内阻：0.01 Ω
• 读分辨率 / 电压：10mV
• 读分辨率 / 电流：0.01A
• 读分辨率 / 功率：1W
• 读分辨率 / 内阻：0.0001 Ω
• 设定值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 读值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 设定分辨率 / 电压：10mV
• 设定分辨率 / 电流：0.01A
• 设定分辨率 / 功率：1W
• 设定分辨率 / 内阻：0.01 Ω
• 读分辨率 / 电压：10mV
• 读分辨率 / 电流：0.01A
• 读分辨率 / 功率：1W
• 读分辨率 / 内阻：0.0001 Ω
• 设定值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 读值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 设定分辨率 / 电压：10mV
• 设定分辨率 / 电流：0.01A
• 设定分辨率 / 功率：1W
• 设定分辨率 / 内阻：0.01 Ω
• 读分辨率 / 电压：10mV
• 读分辨率 / 电流：0.01A
• 读分辨率 / 功率：1W
• 读分辨率 / 内阻：0.0001 Ω
• 设定值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 读值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 设定分辨率 / 电压：10mV
• 设定分辨率 / 电流：0.01A
• 设定分辨率 / 功率：1W
• 设定分辨率 / 内阻：0.01 Ω
• 读分辨率 / 电压：10mV
• 读分辨率 / 电流：0.01A
• 读分辨率 / 功率：1W
• 读分辨率 / 内阻：0.0001 Ω
• 设定值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 设定值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
• 读值精度 12 月 (25 ℃±5 ℃) / 电压：≤0.1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 电流：≤0.2% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 功率：≤1% FS
• 读值精度 12 月 (25 ℃±5 ℃) / 内阻：≤最大阻值的 1% ±1% 最大电流
输出与驱动
• 额定输入 / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入 / 电压：0-80V
• 额定输入 / 电流：0-120A / 0-240A / 0-360A
• 纹波与噪声 (20Hz- 2MHz) / 差模电流：≤80mArms / ≤160mArms / ≤240mArms
• 额定输入（负载模式） / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入（负载模式） / 电压：0-200V
• 额定输入（负载模式） / 电流：0-70A / 0-140A / 0-210A
• 纹波与噪声 (20Hz- 2MHz) / 差模电压：≤320mVp-p and 45mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模电流：≤22mArms / ≤44mArms / ≤66mArms
• 额定输入（负载模式） / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入（负载模式） / 电压：0-360V
• 额定输入（负载模式） / 电流：0-40A / 0-80A / 0-120A
• 功率：≤0.05% FS
• 纹波与噪声 (20Hz- 2MHz) / 差模电压：≤320mVp-p and 55mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模电流：≤18mArms / ≤35mArms / ≤50mArms
• 额定输入（负载模式） / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入（负载模式） / 电压：0-500V / 0-200V
• 额定输入（负载模式） / 电流：0-30A / 0-60A / 0-90A
• 纹波与噪声 (20Hz- 2MHz) / 差模电压：≤350mVp-p and 70mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模电流：≤16mArms / ≤32mArms / ≤48mArms
• 额定输入（负载模式） / 功率：0-15kW
• 额定输入（负载模式） / 电压：0-1000V / 0-1500V
• 额定输入（负载模式） / 电流：0-40A / 0-30A
• 纹波与噪声 (20Hz- 2MHz) / 差模电压：≤1600mVp-p and 300mVrms / ≤2400mVp-p and 400mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模电流：≤16mArms / ≤26mArms
通用规格
• 体积和重量 / 外壳尺寸 (WxHxD) mm：430 × 133 × 703.5
• 体积和重量 / 整体尺寸 (WxHxD)mm：483 × 133 × 793.5
• 体积和重量 / 重量（净重）：21.65kg / 30.45kg / 37.55kg
• 供电电源：342VAC-528VAC ， 44-66Hz
• 体积和重量 / 外壳尺寸 (WxHxD)mm：430 × 133 × 703.5
• 体积和重量 / 整体尺寸 (WxHxD)mm：483 × 133 × 793.5
• 体积和重量 / 重量（净重）：21.65kg / 30.45kg / 37.55kg
• 供电电源：342VAC-528VAC ， 44-66Hz
• 体积和重量 / 外壳尺寸 (WxHxD)mm：430 × 133 × 703.5
• 体积和重量 / 整体尺寸 (WxHxD)mm：483 × 133 × 793.5
• 体积和重量 / 重量（净重）：21.65kg / 30.45kg / 37.55kg
• 供电电源：342VAC-528VAC ， 44-66Hz
• 体积和重量 / 外壳尺寸 (WxHxD)mm：430 × 133 × 703.5
• 体积和重量 / 整体尺寸 (WxHxD)mm：483 × 133 × 793.5
• 体积和重量 / 重量（净重）：21.65kg / 30.45kg / 37.55kg
• 供电电源：342VAC-528VAC ， 44-66Hz
• 体积和重量 / 外壳尺寸 (WxHxD) mm：430 × 133 × 703.5
• 体积和重量 / 整体尺寸 (WxHxD) mm：483 × 133 × 793.5
• 体积和重量 / 重量（净重）：37.55kg
• 供电电源：342VAC-528VAC ， 44-66Hz
其他参数
• 额定输入 / 内阻：0.02-25 Ω / 0.01-13 Ω / 0.006-10 Ω
• 远程感测补偿：≤0.5%FS
• 能 量 馈效 率：≤93%
• 额定输入（负载模式） / 内阻：0.1-150 Ω / 0.05-75 Ω / 0.033-50 Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms
• 远程感测补偿：≤5% FS
• 能 量 馈效 率：≤93%
• 额定输入（负载模式） / 内阻：0.3-520 Ω / 0.15-260 Ω / 0.1-180 Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms （恢复到 100mv 以内的）
• 远程感测补偿：≤5% FS
• 能 量 馈效 率：≤93%
• 额定输入（负载模式） / 内阻：0.5-1000 Ω / 0.25-500 Ω / 0.16-340 Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms
• 远程感测补偿：≤5%
• 能 量 馈效 率：≤93%
• 额定输入（负载模式） / 内阻：0.8-1300 Ω / 2.5-3000 Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms
• 远程感测补偿：≤5%
• 能 量 馈效 率：≤93%
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
