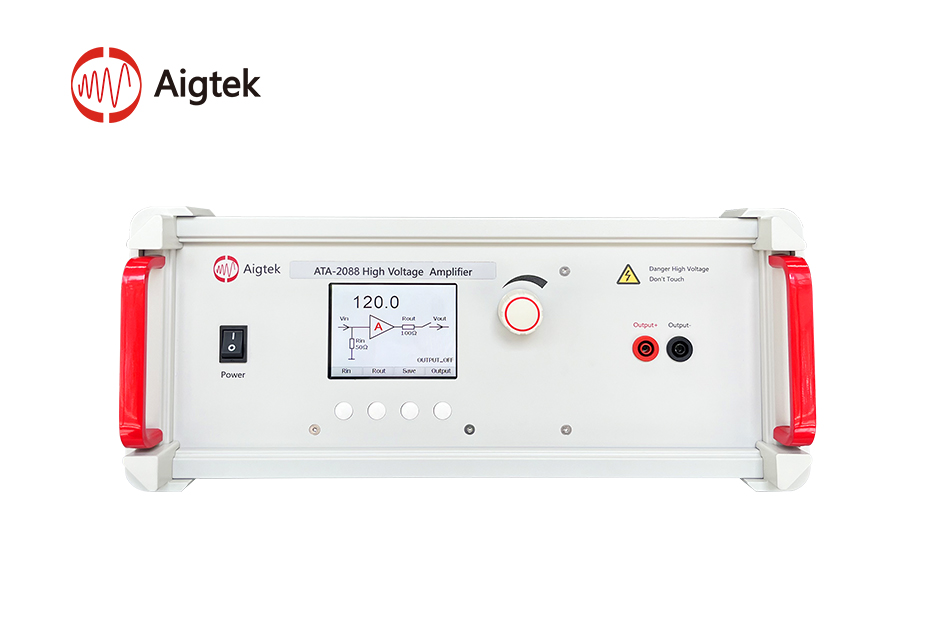

ATA-2088 DC至500kHz单通道高压放大器 800Vp-p 20Wp，是一款可放大交直流信号的单通道高压放大器。最大带宽500kHz,最大输出800Vp-p电压,输入输出电阻两档切换,电压增益数控可调,一键保存常用设置,还具有程控功能,操作简洁方便,可与信号发生器配套使用,实现信号的放大。
ATA-2082B DC至200kHz双通道高压放大器 1600Vp-p 52Wp，是一款理想的可放大交直流信号的双通道高压放大器。最大输出1600Vp-p(±800Vp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,提供了方便简洁的操作选择,可与主流的信号发生器配套使用,实现信号的放大。
ATA-2081 DC至200kHz单通道高压放大器 800Vp-p 16Wp，是一款理想的可放大交直流信号的单通道高压放大器。最大输出800Vp-p(±400Vp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,提供了方便简洁的操作选择,可与主流的信号发生器配套使用,实现信号的放大。
- «
- 1
- »
ATA-2048 DC至1MHz单通道高压放大器 400Vp-p 16Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

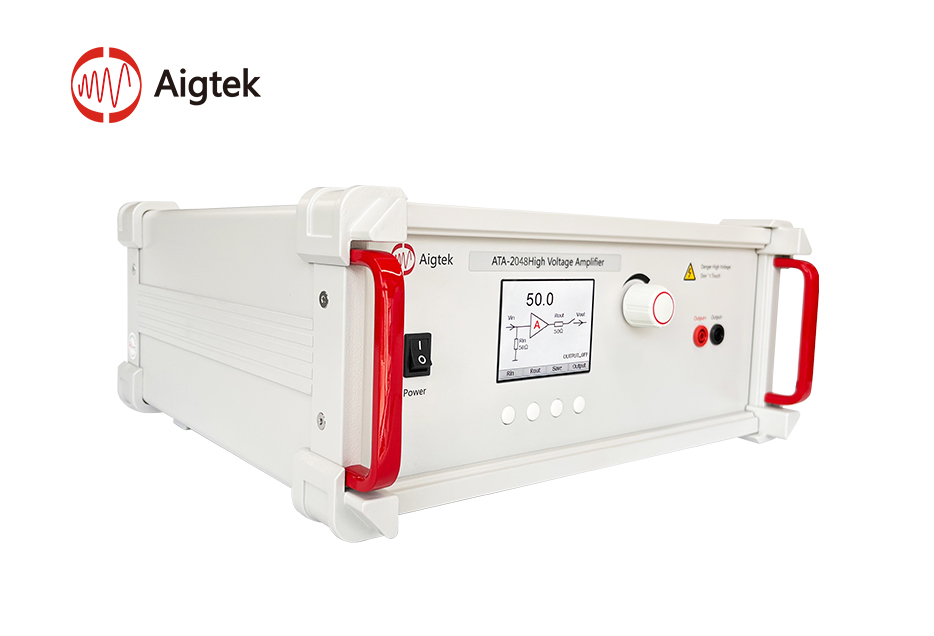

ATA-2048高压放大器
ATA-2000系列高压放大器 带宽：（-3dB）DC~1MHz ｜ 电压：400Vp-p（±200Vp） ｜ 电流：80mAp
产品简介
ATA-2048是一款可放大交直流信号的单通道高压放大器。最大带宽1MHz，最大输出400Vp-p电压，输入输出电阻两档切换，电压增益数控可调，设置参数自动保存，还具有程控功能，操作简洁方便，可与信号发生器配套使用，实现信号的放大。
官方定位：ATA-2000系列高压放大器，带宽：（-3dB）DC~1MHz、电压：400Vp-p（±200Vp）、电流：80mAp。
核心参数
• 带宽：（-3dB）DC~1MHz
• 电压：400Vp-p（±200Vp）
• 电流：80mAp
• 功率：16Wp
架构与特性

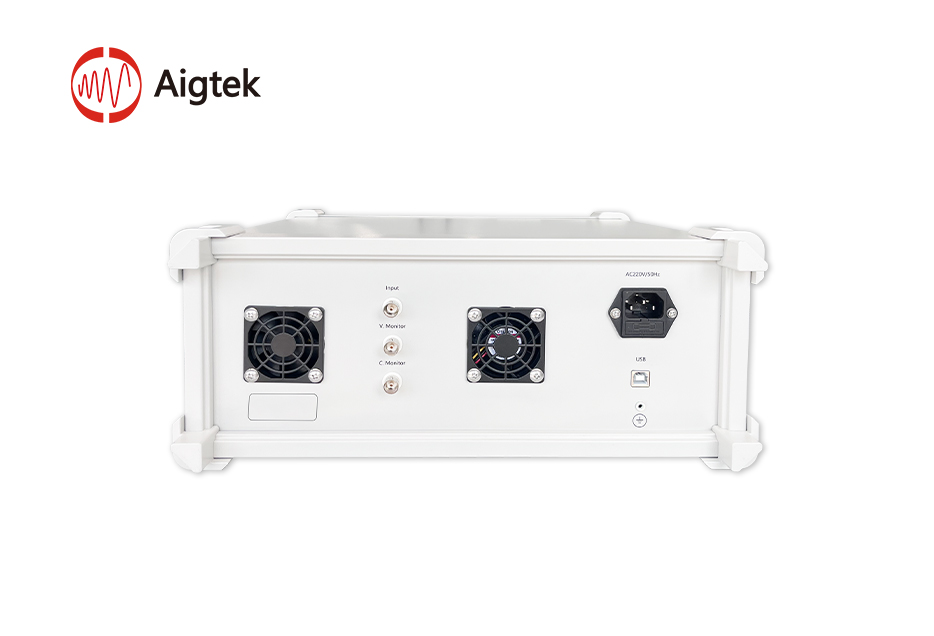

输入 Input
输入为BNC接口，输入电阻50Ω、10kΩ两档可选，匹配高低内阻信号源。
输出 Output
输出为香蕉插座，最大输出电压400Vp-p(±200Vp)，最大输出电流80mAp。
液晶显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
ATA-2048高压放大器电压增益数控0~60倍可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口 Monitor
10mV/V Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。
10V/A Monitor：监测口电压为输出端口电流的10倍，监测口为BNC接头，可直连示波器进行输出电流的实时监测。
典型应用场景
• 超声测试
• 无损检测
• 驱动压电陶瓷
• 介电电泳细胞分选
• 超声雾化
• 超声聚焦
资源下载
• 官方产品页：西安安泰 官网 ATA-2048高压放大器 产品页
详细指标请见 ATA-2048高压放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-2048高压放大器 详细指标
产品简介
ATA-2048是一款可放大交直流信号的单通道高压放大器。最大带宽1MHz，最大输出400Vp-p电压，输入输出电阻两档切换，电压增益数控可调，设置参数自动保存，还具有程控功能，操作简洁方便，可与信号发生器配套使用，实现信号的放大。
输入为BNC接口，输入电阻50Ω、10kΩ两档可选，匹配高低内阻信号源。
核心指标
• 带宽：（-3dB）DC~1MHz
• 电压：400Vp-p（±200Vp）
• 电流：80mAp
• 功率：16Wp
电气指标
• 型号：ATA-2048
• 输出形式：单端输出
• 通道数：1
• 带宽（-3dB）：DC~1MHz
• 最大输出电压：400Vp-p（±200Vp）
• 最大输出电流：40mAp（DC~50Hz） 80mAp（＞50Hz）
• 最大输出功率：16Wp
• 电压增益：x0~60（0.1 step/1 step）
• 压摆率：≥888V/μs
• 谐波失真（THD）：≤0.1%@1kHz，100Vp-p
• 信噪比：≥80dB
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.3V
• 负载 RL 上限：≥4.95kΩ（DC~50Hz） ≥2.45kΩ（＞50Hz）
• 输出电阻：50Ω /2.5kΩ (可定制）
• 输入电阻：50Ω / 10kΩ
• 输入幅度：0~10Vp-pMAX
接口与保护
• 输出接口：4mm 香蕉插座
• 电压监测：10mV/V（±5%@Output,FS）
• 电流监测：10V/A（±5%@Output,FS）
• 保护：过流保护
• 信号地：与机壳、电源线地相连
• 保险丝：2A/250V
供电与环境
• 供电电压：AC220V±10%，50Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：366*164*369mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
