ATA-216 DC至100kHz高压放大器 1600Vp-p 52Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

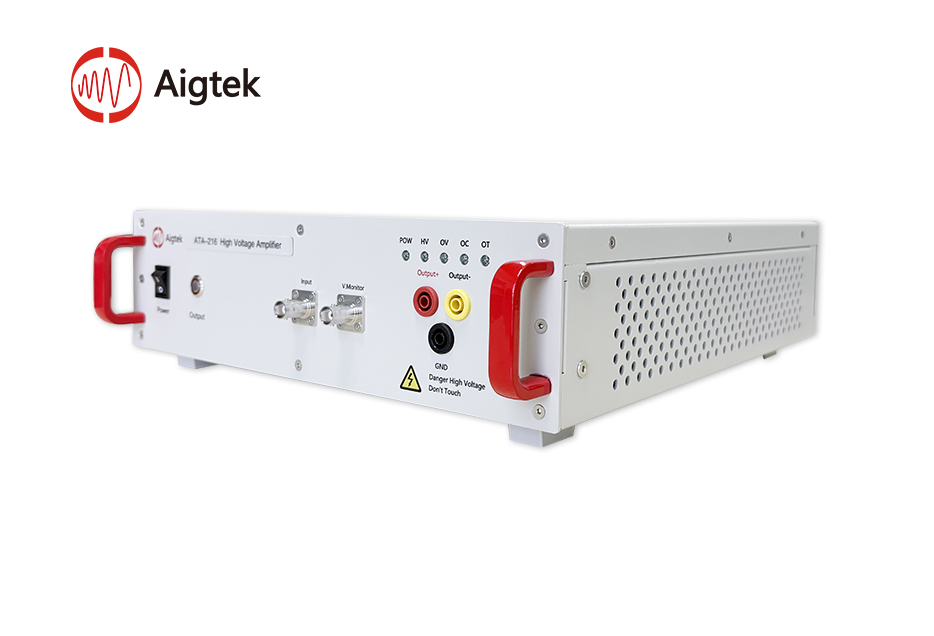

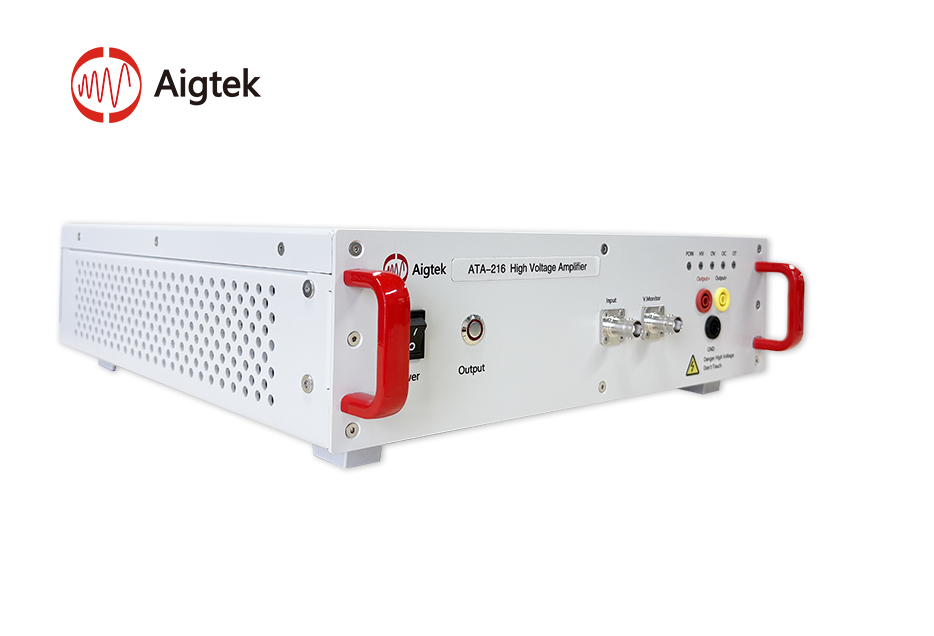

ATA-216高压放大器
ATA-2000系列高压放大器 带宽：（-3dB）DC~100kHz ｜ 电压：1600Vp-p（±800Vp） ｜ 电流：65mAp
产品简介
ATA-216是一款理想的可放大交直流信号的高压放大器。最大输出1600Vp-p(±800Vp)高压，可以驱动高压型负载。电压增益固定200倍，一键输出，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
官方定位：ATA-2000系列高压放大器，带宽：（-3dB）DC~100kHz、电压：1600Vp-p（±800Vp）、电流：65mAp。
核心参数
• 带宽：（-3dB）DC~100kHz
• 电压：1600Vp-p（±800Vp）
• 电流：65mAp
• 功率：52Wp
• 压摆率：≥356V/μs
架构与特性
输入Input
输入为BNC接口，输入电阻50Ω。
输出Output
输出为香蕉插座，最大输出电压1600Vp-p（±800Vp），最大输出电流65mAp。
电压增益
ATA-216高压放大器电压增益200倍固定。
监测口Monitor
10mV/V Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。
典型应用场景
• 超声测试
• 无损检测
• 驱动压电陶瓷
• 介电电泳细胞分选
• 超声雾化
• 超声聚焦
资源下载
• 官方产品页：西安安泰 官网 ATA-216高压放大器 产品页
详细指标请见 ATA-216高压放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-216高压放大器 详细指标
产品简介
ATA-216是一款理想的可放大交直流信号的高压放大器。最大输出1600Vp-p(±800Vp)高压，可以驱动高压型负载。电压增益固定200倍，一键输出，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
输入为BNC接口，输入电阻50Ω。
核心指标
• 带宽：（-3dB）DC~100kHz
• 电压：1600Vp-p（±800Vp）
• 电流：65mAp
• 功率：52Wp
• 压摆率：≥356V/μs
电气指标
• 型号：ATA-216
• 输出形式：差分输出
• 通道数：1
• 带宽（-3dB）：DC~100kHz
• 最大输出电压：1600Vp-p(±800Vp)
• 最大输出电流：32mAp(DC~50Hz) 65mAp(＞50Hz)
• 最大输出功率：52Wp
• 电压增益：x200
• 压摆率：≥356V/μs
• 谐波失真（THD）：≤0.1%@1kHz,100Vp-p
• 信噪比：≥80dB
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.3V
• 负载 RL 上限：≥23.8kΩ(DC~50Hz) ≥11.9kΩ(＞50Hz)
• 输出电阻：400Ω
• 输入电阻：50Ω
• 输入幅度：0~8Vp-pMAX
接口与保护
• 输出接口：4mm 香蕉插座
• 电压监测：10mV/V(±5%@Output,FS)
• 保护：过压保护、过流保护、过温保护
• 信号地：与机壳、电源线地相连
• 保险丝：1A/250V
供电与环境
• 供电电压：AC110/220V,50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：330*105*398mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
资源下载
西安安泰 ｜ Aigtek ｜ 西安安泰电子科技有限公司
全部
西安安泰官方渠道
厂家联系方式
公司：西安安泰电子科技有限公司
地址：西安市高新区纬二十六路369号中交科技城西区12号楼
电话：029-88865020
Email：sales@aigtek.com
