ATA-402 DC至120kHz单通道高压功率放大器 310Vp-p 547.1Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

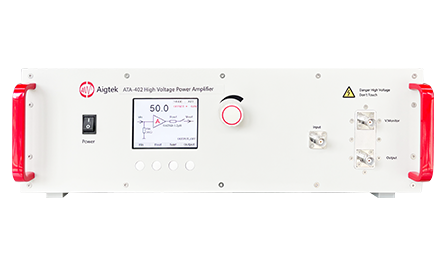

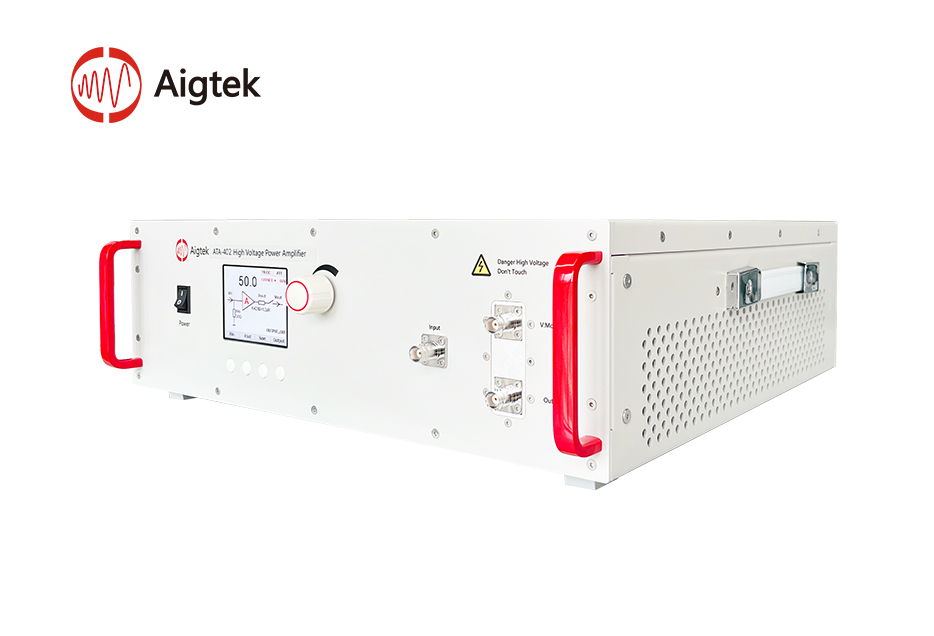

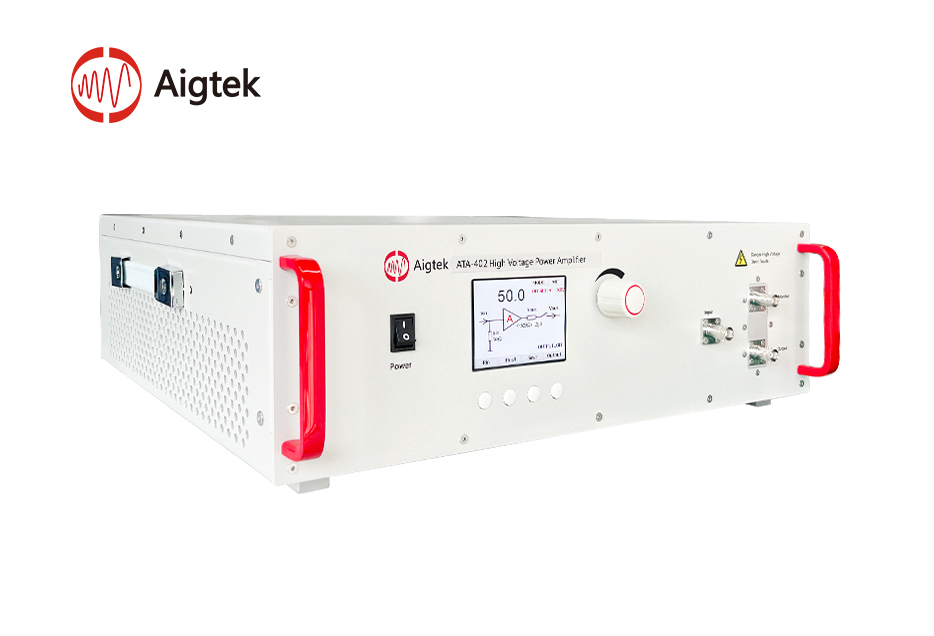

ATA-402高压功率放大器
ATA-400系列高压功率放大器 带宽：（-3dB）DC~120kHz ｜ 电压：310Vp-p（±155Vp） ｜ 电流：3.53Ap
产品简介
ATA-402是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出310Vp-p(±155Vp)电压，547.1Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。
官方定位：ATA-400系列高压功率放大器，带宽：（-3dB）DC~120kHz、电压：310Vp-p（±155Vp）、电流：3.53Ap。
核心参数
• 带宽：（-3dB）DC~120kHz
• 电压：310Vp-p（±155Vp）
• 电流：3.53Ap
• 功率：547.1Wp
• 压摆率：≥83V/μs
架构与特性
输入Input
输入为BNC接口，输入电阻50Ω、100kΩ两档可选，匹配高低内阻信号源。
输出Output
输出接口为BNC接口，最大输出电压310Vp-p（±155Vp），最大输出电流3.53Ap。
液晶面板显示
ATA-402高压功率放大器操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
ATA-402高压功率放大器电压增益数控0~100倍可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
典型应用场景
• 超声电机驱动
• 软磁测试
• 无损检测
• 磁芯损耗测试
• 驱动压电陶瓷
• 超声换能器
• 变压器测试
• 半导体测试
资源下载
• 官方产品页：西安安泰 官网 ATA-402高压功率放大器 产品页
详细指标请见 ATA-402高压功率放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-402高压功率放大器 详细指标
产品简介
ATA-402是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出310Vp-p(±155Vp)电压，547.1Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。
输入为BNC接口，输入电阻50Ω、100kΩ两档可选，匹配高低内阻信号源。
核心指标
• 带宽：（-3dB）DC~120kHz
• 电压：310Vp-p（±155Vp）
• 电流：3.53Ap
• 功率：547.1Wp
• 压摆率：≥83V/μs
电气指标
• 型号：ATA-40506
• 型号：ATA-41008
• 型号：ATA-402
• 输出形式：单端输出
• 带宽（-3dB）：DC~500kHz
• 带宽（-3dB）：DC~1.2MHz
• 带宽（-3dB）：DC~120kHz
• 最大输出电压：310Vp-p（±155Vp）
• 最大输出电压：160Vp-p（±80Vp）
• 最大输出电流：3Ap（DC~50Hz） 8.48Ap，6Arms（>50Hz）
• 最大输出电流：4Ap（DC~50Hz） 11.31Ap，8Arms（>50Hz）
• 最大输出电流：1.25Ap（DC~50Hz） 3.53Ap，2.5Arms（>50Hz）
• 最大输出功率：1314Wp
• 最大输出功率：905Wp
• 最大输出功率：547.1Wp
• 电压增益：x0~100（0.1 step/1 step）
• 电压增益：x0~50（0.1 step/1 step）
• 压摆率：≥345V/μs
• 压摆率：≥426V/μs
• 压摆率：≥83V/μs
• 谐波失真（THD）：≤0.1%@1kHz，100Vp-p
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.02V
• 纹波：≤0.01Vrms
• 负载 RL 上限：≥51Ω（DC~50Hz） ≥18Ω（>50Hz）
• 负载 RL 上限：≥19.88Ω（DC~50Hz） ≥6.95Ω（>50Hz）
• 负载 RL 上限：≥123.4Ω（DC~50Hz） ≥43.3Ω（>50Hz）
• 输出阻抗：0.32Ω+1.6μH
• 输出阻抗：0.125Ω+1μH
• 输出阻抗：0.625Ω+1.2μH
• 输入电阻：50Ω/100kΩ
• 输入幅度：0~10Vp-pMAX
• 直流偏置：±150V（0.1V step/1V step）
• 直流偏置：±75V（0.1V step/1V step）
接口与保护
• 输出接口：N 型头
• 输出接口：BNC
• 电压监测：100:1（±5%@Output,FS）
• 保护：短路保护，过压保护，过温保护
• 信号地：与机壳、电源线地相连
• 保险丝：10A/250V
供电与环境
• 供电电压：AC110V~240V，50/60Hz
• 供电电压：AC110V~240V,50/60Hz
• 供电电压：AC110~240V，50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：459*149*604mm（宽*高*深）
• 尺寸：440*149*454mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
