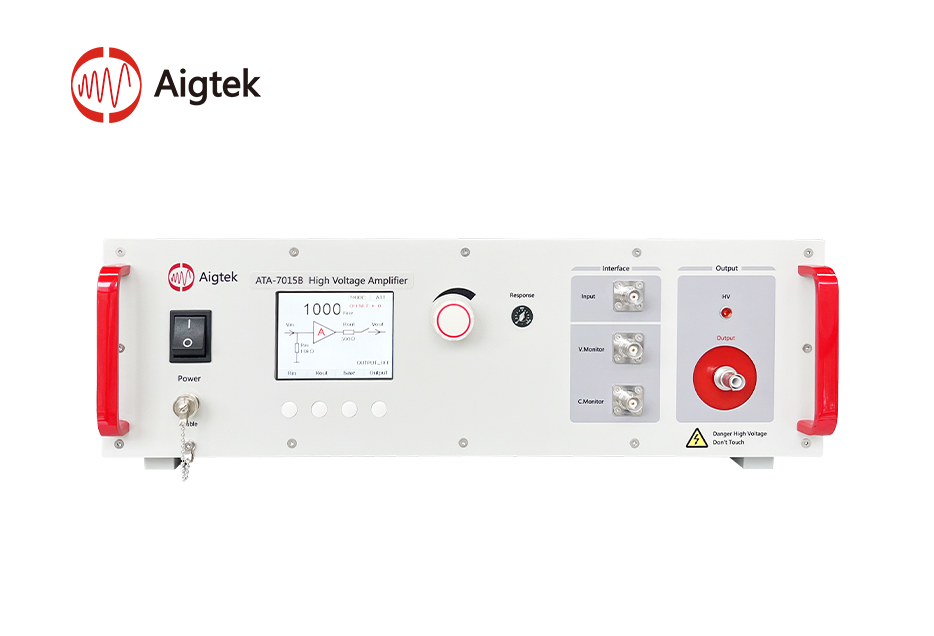

ATA-7015B DC至40kHz高压放大器 3kVp-p 60Wp。ATA-7015是一款理想的可放大交、直流信号的高压放大器。单端输出3kVp-p(±1.5kVp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。
ATA-7015 DC至80kHz高压放大器 3kVp-p 60Wp，是一款理想的可放大交、直流信号的高压放大器。单端输出3kVp-p(±1.5kVp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。

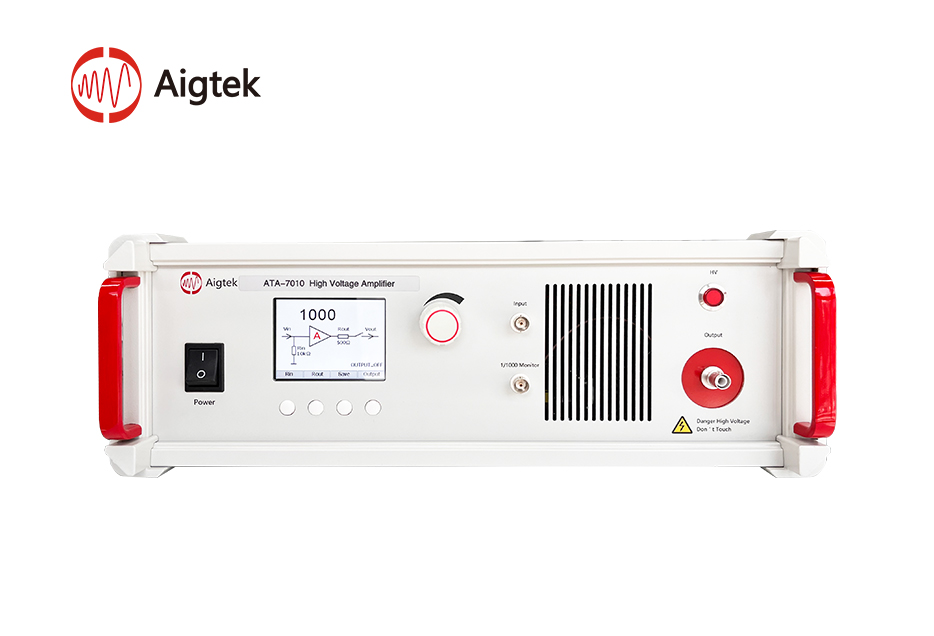

ATA-7010 DC至100kHz高压放大器 2kVp-p 40Wp，是一款理想的可放大交、直流信号的高压放大器。单端输出2kVp-p(±1kVp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。
- «
- 1
- »
ATA-701 DC至25kHz高压放大器 2kVp-p 40Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek
ATA-701高压放大器
ATA-700系列高压放大器 带宽：（-3dB）DC~25kHz ｜ 电压：2kVp-p（±1kVp） ｜ 电流：40mAp
产品简介
ATA-701是一款理想的可放大交、直流信号的高压放大器。四象限输出，最大电压2kVp-p（±1kVp）高压，可稳定地提供正负电压和正负电流用于驱动容性、感性负载。
官方定位：ATA-700系列高压放大器，带宽：（-3dB）DC~25kHz、电压：2kVp-p（±1kVp）、电流：40mAp。
核心参数
• 带宽：（-3dB）DC~25kHz
• 电压：2kVp-p（±1kVp）
• 电流：40mAp
• 功率：40Wp
• 压摆率：≥111V/μs
架构与特性
状态指示灯
上电指示、高压运行指示、过流指示，可清楚反应设备运行状态。
输出控制
高压输出控制为船型开关，配合BNC使能接口使用。 BNC使能状态说明（船型开关为打开状态）
本地操作：BNC短路帽连接，设备为输出打开状态；BNC短路帽摘下，设备为输出关闭状态。 TTL控制：0V低电平，设备为输出打开状态；5V高电平，设备为输出关闭状态。
监测口Monitor
1mV/V Monitor：此端口为电压监测，可连接示波器进行输出电压的实时监测。
100V/A Monitor：此端口为电流监测，可连接示波器进行输出电流的实时监测。
输出保护
在负载击穿输出短路时，设备将会进入打嗝模式，非常适用于容性负载或电流波动交大的应用场景。
典型应用场景
• 材料极化
• 介电弹性体
• 等离子体
• 静电偏转
• 电流体打印
• 高压电缆测试
• 电子照相
• 激光调制
资源下载
• 官方产品页：西安安泰 官网 ATA-701高压放大器 产品页
详细指标请见 ATA-701高压放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-701高压放大器 详细指标
产品简介
ATA-701是一款理想的可放大交、直流信号的高压放大器。四象限输出，最大电压2kVp-p（±1kVp）高压，可稳定地提供正负电压和正负电流用于驱动容性、感性负载。
上电指示、高压运行指示、过流指示，可清楚反应设备运行状态。
核心指标
• 带宽：（-3dB）DC~25kHz
• 电压：2kVp-p（±1kVp）
• 电流：40mAp
• 功率：40Wp
• 压摆率：≥111V/μs
电气指标
• 型号：ATA-701
• 输出形式：单端输出
• 通道数：1
• 带宽（-3dB）：DC~25kHz
• 最大输出电压：2kVp-p(±1kVp)
• 最大输出电流：20mAp(DC~50Hz) 40mAp(>50Hz)
• 最大输出功率：40Wp
• 电压增益：x200
• 压摆率：≥111V/μs
• 谐波失真（THD）：≤1%@1kHz,1.6kVp-p
• 输出电压误差：≤±1%@(DC,1kV)
• 输出电压零点漂移：≤±1V
• 负载 RL 上限：≥50kΩ(DC~50Hz) ≥25kΩ(>50Hz)
• 输出电阻：500Ω
• 输入电阻：10kΩ
• 输入幅度：0~10Vp-pMAX
接口与保护
• 输出接口：SHV 射频连接器 指示灯 上电指示、高压输出指示、过流指示
• 电压监测：1mV/V(±5%@Output,FS)
• 电流监测：100V/A(±5%@Output,FS)
• 保护模式：限流输出
• 输出保护：短路保护、过流保护
• 保险丝：4A/250V
供电与环境
• 供电电压：AC110~240V,50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：320*109*345mm(宽*高*深)
• 壳体：与电源线地相连
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
