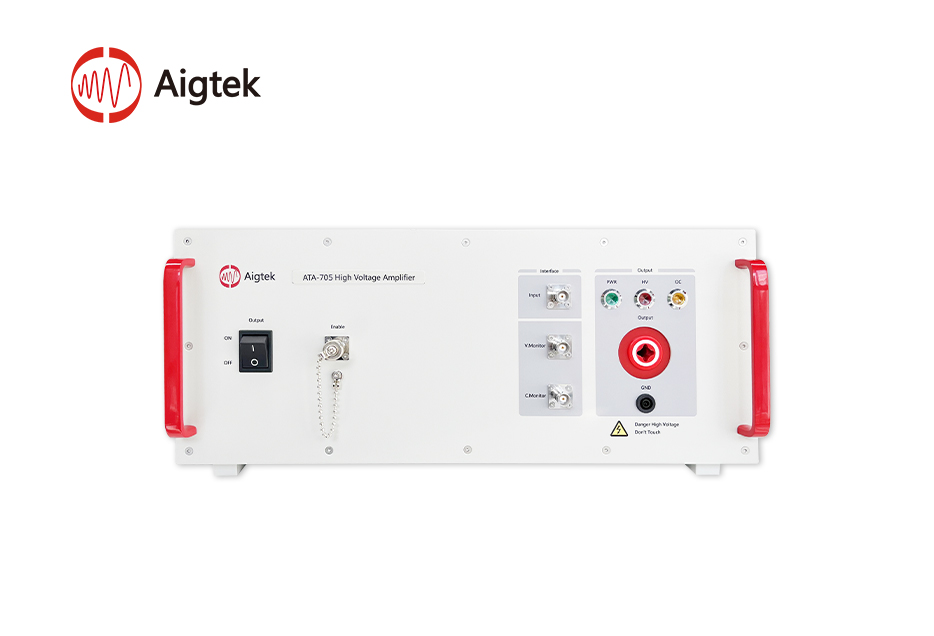

ATA-705 DC至5kHz高压放大器 10kVp-p 50Wp，是一款理想的可放大交、直流信号的高压放大器。四象限输出,最大电压10kVp-p(±5kVp)高压,可稳定地提供正负电压和正负电流用于驱动容性、感性负载。

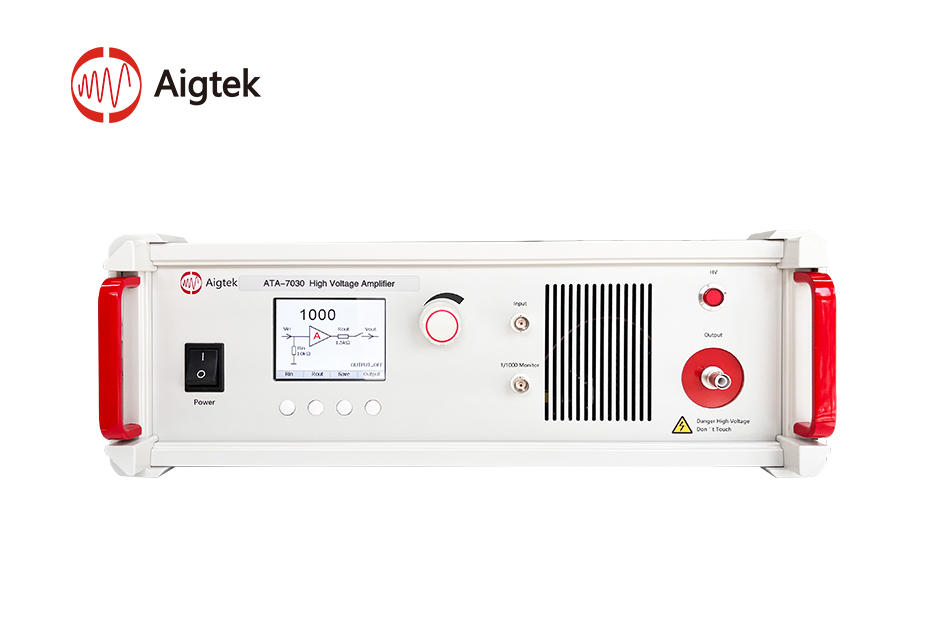

ATA-7030 DC至5kHz高压放大器 6kVp-p 90Wp，是一款理想的可放大交、直流信号的高压放大器。单端输出6kVp-p(±3kVp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。

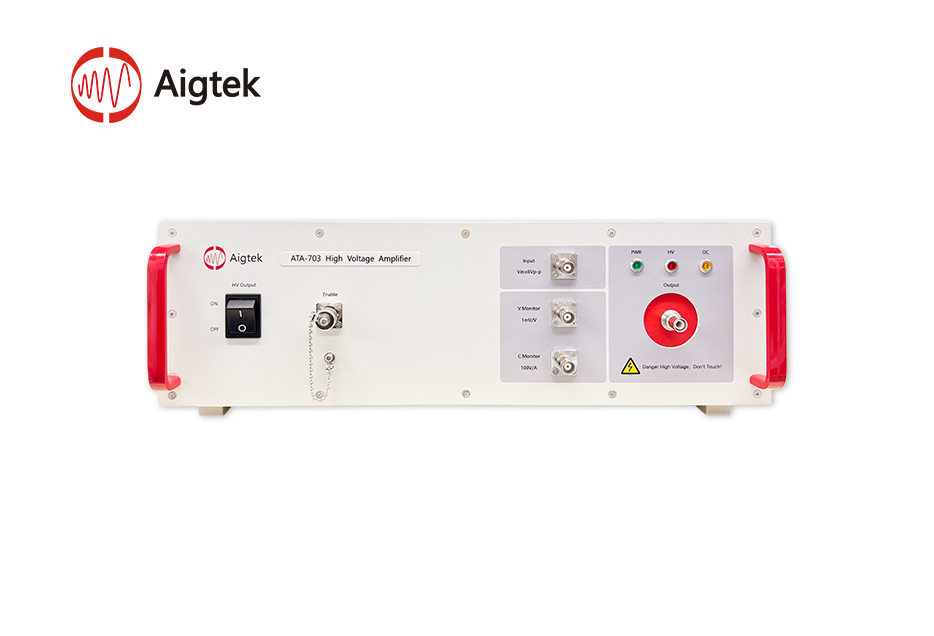

ATA-703 DC至5kHz高压放大器 6kVp-p 45Wp，是一款理想的可放大交、直流信号的高压放大器。单端输出6kVp-p(±3kVp)高压,可以驱动高压型负载。宽范围供电电源,可兼容全球不同地区的电源标准要求。
- «
- 1
- »
ATA-7025 DC至10kHz高压放大器 5kVp-p 75Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

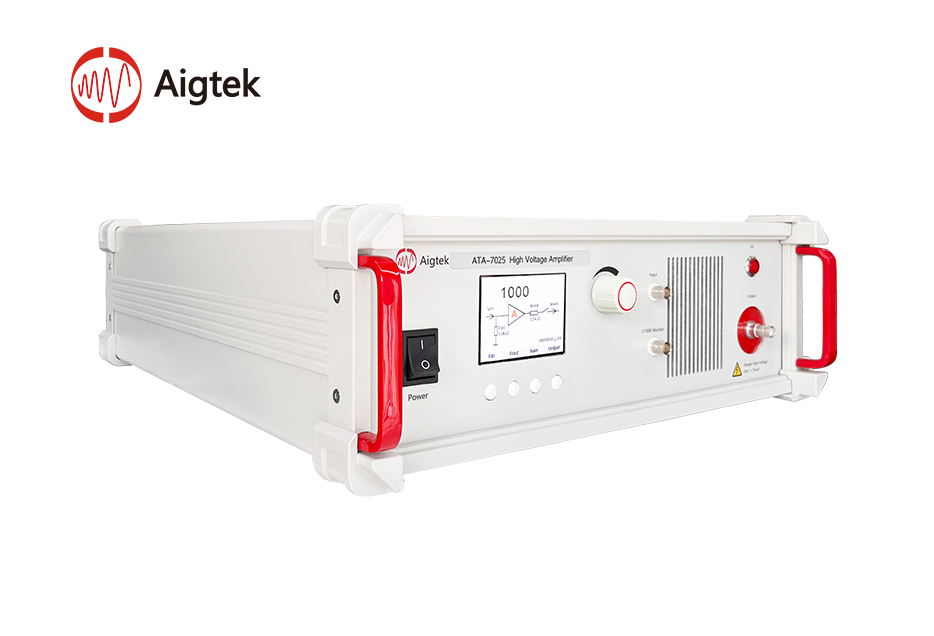

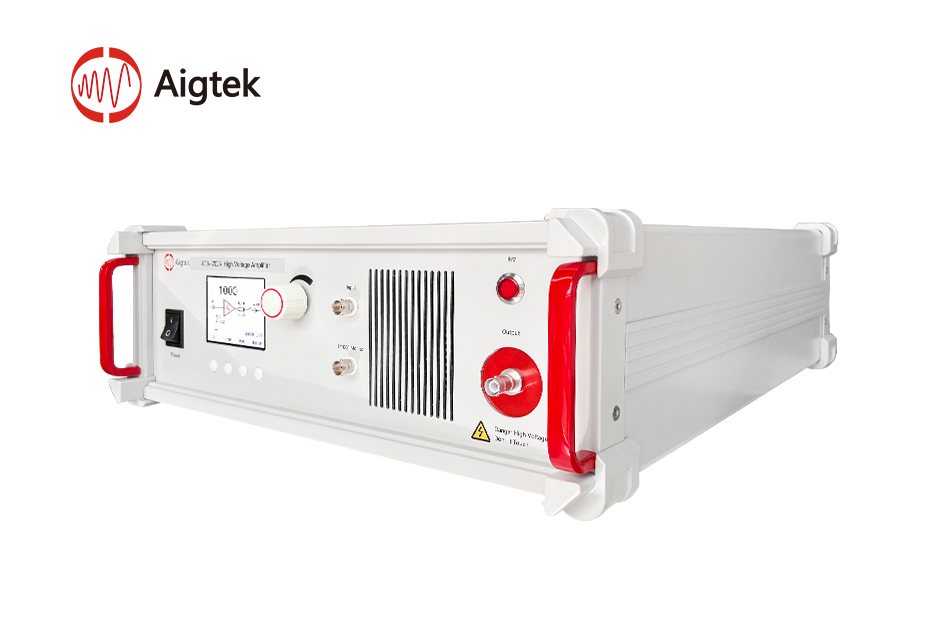

ATA-7025高压放大器
ATA-7000系列高压放大器 带宽：（-3dB）DC~10kHz ｜ 电压：5kVp-p（±2.5kVp） ｜ 电流：30mAp
产品简介
ATA-7025是一款理想的可放大交、直流信号的高压放大器。单端输出5kVp-p（±2.5kVp）高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
官方定位：ATA-7000系列高压放大器，带宽：（-3dB）DC~10kHz、电压：5kVp-p（±2.5kVp）、电流：30mAp。
核心参数
• 带宽：（-3dB）DC~10kHz
• 电压：5kVp-p（±2.5kVp）
• 电流：30mAp
• 功率：75Wp
• 压摆率：≥112V/μs
架构与特性
输入Input
输入为BNC接口。
输出Output
输出接口SHV射频连接器，最大输出电压5kVp-p（±2.5kVp），最大输出电流30mAp。
液晶面板显示
ATA-7025高压放大器操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
ATA-7025高压放大器电压增益数控0~1000倍可调，结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口Monitor
1/1000Monitor：此端口电压为输出端口的1/1000，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。
典型应用场景
• 介电弹性体测试
• 电流体打印
• 铁电测试
• 等离子体测试
• 3D打印
• 材料极化
• 静电纺丝
• 微流控
资源下载
• 官方产品页：西安安泰 官网 ATA-7025高压放大器 产品页
详细指标请见 ATA-7025高压放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-7025高压放大器 详细指标
产品简介
ATA-7025是一款理想的可放大交、直流信号的高压放大器。单端输出5kVp-p（±2.5kVp）高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
输入为BNC接口。
核心指标
• 带宽：（-3dB）DC~10kHz
• 电压：5kVp-p（±2.5kVp）
• 电流：30mAp
• 功率：75Wp
• 压摆率：≥112V/μs
电气指标
• 型号：ATA-7025
• 输出形式：单端输出
• 通道数：单通道
• 通道数：1
• 带宽（-3dB）：DC~10kHz
• 最大输出电压：5kVp-p（±2.5kVp）
• 最大输出电流：15mAp（DC~50Hz） 30mAp（>50Hz）
• 最大输出功率：75Wp
• 电压增益：x0~1000（1 step/10 step）
• 压摆率：≥112V/μs
• 谐波失真（THD）：≤1%@1kHz，4kVp-p
• 输出电压误差：≤±1%@(DC,2.5kV)
• 输出电压零点漂移：≤±1V
• 负载 RL 上限：≥165.17kΩ（DC~50Hz） ≥81.8kΩ（>50Hz）
• 输出电阻：1.5kΩ
• 输入电阻：10kΩ
• 输入幅度：0~10Vp-pMAX
接口与保护
• 输出接口：SHV 射频连接器
• 电压监测：1000:1（±5%@Output,FS）
• 保护：过流保护
• 信号地：与机壳、电源线地相连
• 保险丝：4A/250V
供电与环境
• 供电电压：AC 220V±10%，50Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：442*164*574mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
