西安安泰 Aigtek

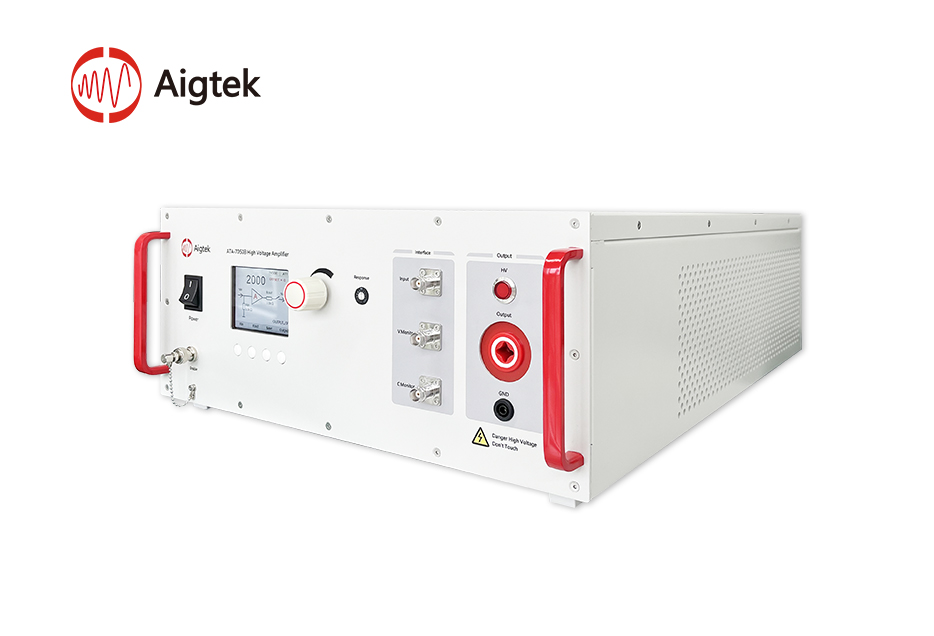

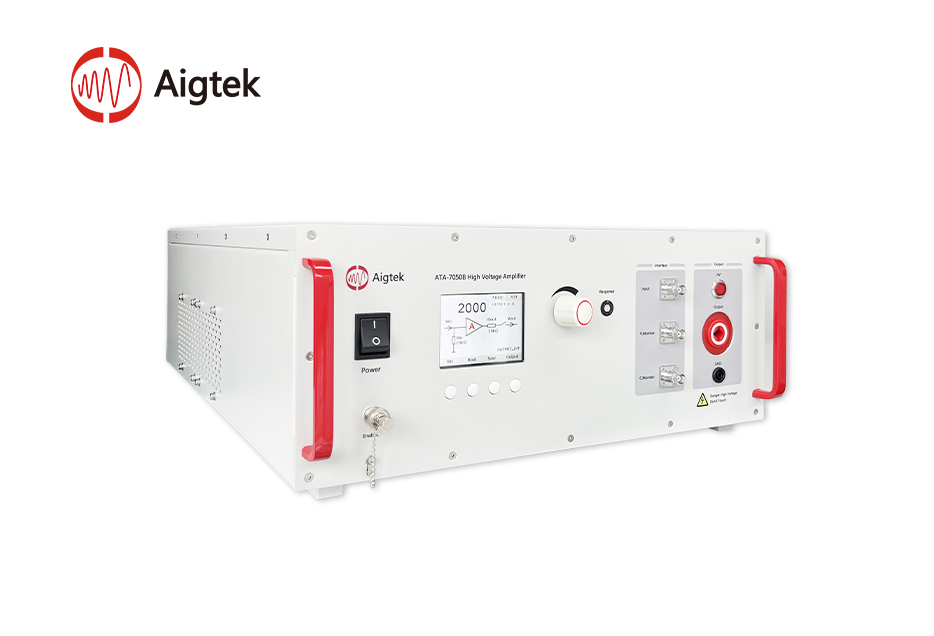

ATA-7050B高压放大器
ATA-7000系列高压放大器 带宽：（-3dB）DC~5kHz ｜ 电压：10kVp-p（±5kVp） ｜ 电流：20mAp
产品简介
ATA-7050B是一款理想的可放大交、直流信号的高压放大器。四象限输出，最大电压10kVp-p（±5kVp），可稳定地提供正负电压和正负电流用于驱动容性、感性负载。
官方定位：ATA-7000系列高压放大器，带宽：（-3dB）DC~5kHz、电压：10kVp-p（±5kVp）、电流：20mAp。
核心参数
• 带宽：（-3dB）DC~5kHz
• 电压：10kVp-p（±5kVp）
• 电流：20mAp
• 功率：100Wp
• 压摆率：≥111V/μs
架构与特性
电压增益
电压增益数控1step/10step可调。一键保存常用设置，为您提供了方便简洁的操作选择。结合液晶面板增益的显示，能够快速调整至需要的电压值。
控制
高压输出控制为单独输出开关，配合BNC使能接口使用。BNC短路帽连接，设备为输出打开状态；BNC短路帽摘下，设备为输出关闭状态同时控制面板显示UNABLEOUTPUT_OFF。
动态调整 Response
动态调整，使用刻度为1圈的旋转面板电位器，优化各种负载参数的交流响应。
输出保护
单次保护输出模式下即使负载击穿输出短路，设备将断开输出，非常适用于容性负载或电流波动较大的应用场景。
应用领域
材料极化/介电弹性体/等离子体/静电偏转/电流体打印/高压电缆测试/电子照相/激光调制。
典型应用场景
• 介电弹性体测试
• 电流体打印
• 铁电测试
• 等离子体测试
• 3D打印
• 材料极化
• 静电纺丝
• 微流控
资源下载
• 官方产品页：西安安泰 官网 ATA-7050B高压放大器 产品页
详细指标请见 ATA-7050B高压放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-7050B高压放大器 详细指标
产品简介
ATA-7050B是一款理想的可放大交、直流信号的高压放大器。四象限输出，最大电压10kVp-p（±5kVp），可稳定地提供正负电压和正负电流用于驱动容性、感性负载。
电压增益数控1step/10step可调。一键保存常用设置，为您提供了方便简洁的操作选择。结合液晶面板增益的显示，能够快速调整至需要的电压值。
核心指标
• 带宽：（-3dB）DC~5kHz
• 电压：10kVp-p（±5kVp）
• 电流：20mAp
• 功率：100Wp
• 压摆率：≥111V/μs
电气指标
• 型号：ATA-7050B
• 输出形式：单端输出
• 通道数：单通道
• 带宽（-3dB）：DC~5kHz
• 最大输出电压：10kVp-p(±5kVp)
• 最大输出电流：10mAp(DC~50Hz) 20mAp(>50Hz)
• 最大输出功率：100Wp
• 电压增益：x0~2000(1 step/10 step)
• 压摆率：≥111V/μs
• 谐波失真（THD）：≤1%@1kHz,8kVp-p
• 输出电压误差：≤±3%@(DC,5kV)
• 输出电压零点漂移：≤±1V
• 负载 RL 上限：≥495kΩ(DC~50Hz) ≥245kΩ(>50Hz)
• 输出电阻：5kΩ
• 输入电阻：10kΩ
• 输入幅度：0~10Vp-pMAX
• 直流偏置：±5000V(1V step/10V step)
接口与保护
• 输出接口：高压连接器
• 电压监测：1mV/V(±5%@Output,FS)
• 电流监测：100V/A(±5%@Output,FS)
• 程控接口：USB
• 保护模式：单次保护
• 输出保护：短路保护、过流保护
• 信号地：与机壳、电源线地相连
• 保险丝：4A/250V
供电与环境
• 供电电压：AC110~240V,50/60Hz
• 工作温度：0°C~45°C
• 存储温度：-20°C~50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：440*194*634mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
