ATA-8202 100kHz至20MHz射频功率放大器 200W|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

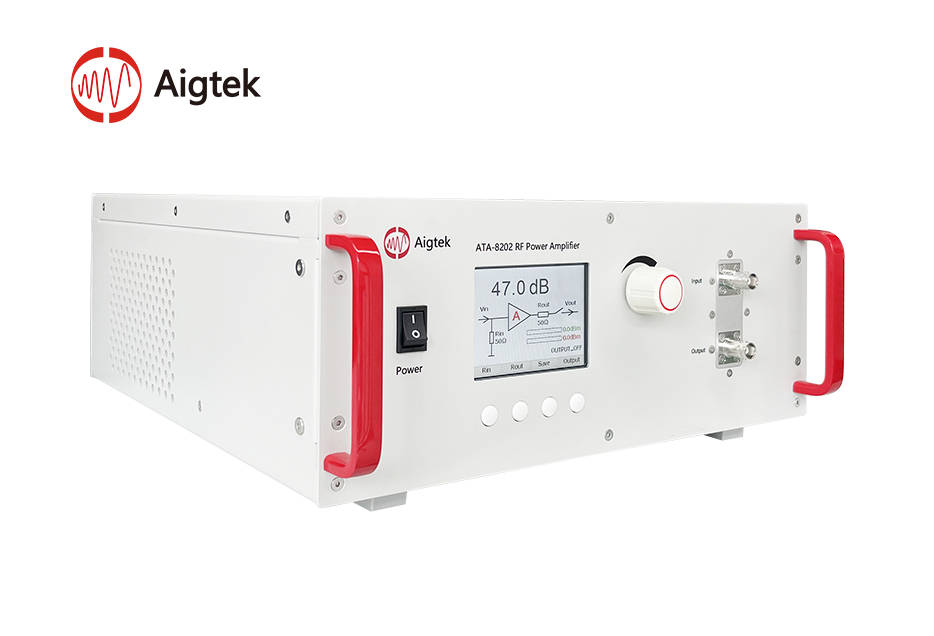

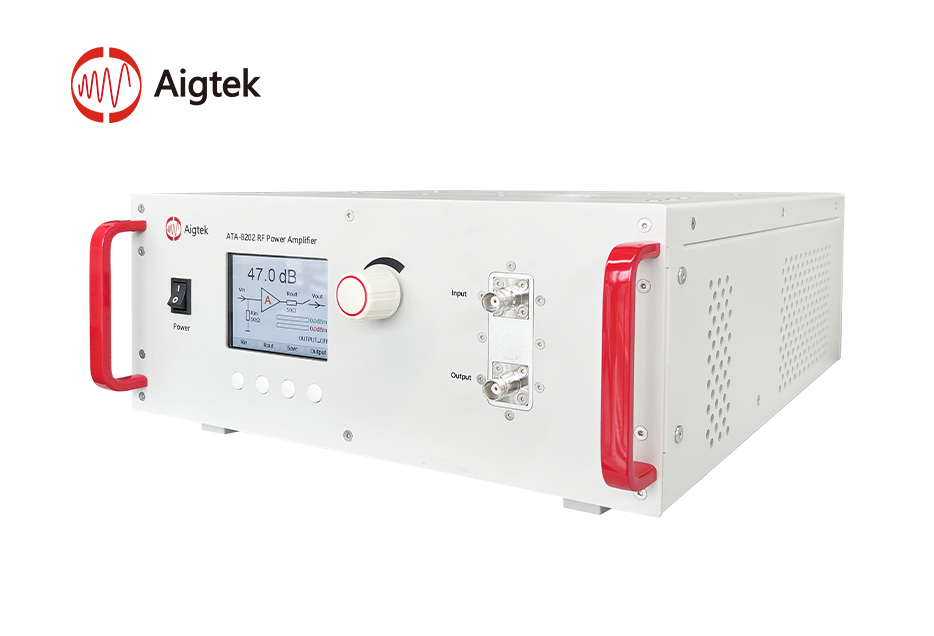

ATA-8202射频功率放大器
ATA-8000系列射频功率放大器 工作模式：Class A ｜ 工作频率：100kHz~20MHz ｜ P1dB输出功率：100W
产品简介
ATA-8202是一款射频功率放大器。其P1dB输出功率100W，饱和输出功率200W。增益数控可调，一键保存设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现射频信号的放大。宽范围供电电源，可兼容全球不同地区的电源标准。
官方定位：ATA-8000系列射频功率放大器，工作模式：Class A、工作频率：100kHz~20MHz、P1dB输出功率：100W。
核心参数
• 工作模式：Class A
• 工作频率：100kHz~20MHz
• P1dB输出功率：100W
• 饱和输出功率：200W
• 功率增益：47dB
架构与特性
输入Input
输入为BNC接口，输入阻抗50Ω。
输出Output
输出为N型接口，输出阻抗50Ω。
液晶面板显示
ATA-8202采用液晶面板显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。
功率增益
功率增益47dB(27dB~47dB/0.5dB可调)，结合液晶面板增益的显示，能够快速调整至需要的参数。
典型应用场景
• 无损检测
• 声动力治疗
• 聚焦超声
• 超声雾化
• 药物控释
• 超声医疗测试
• 细胞肿瘤消融
资源下载
• 官方产品页：西安安泰 官网 ATA-8202射频功率放大器 产品页
详细指标请见 ATA-8202射频功率放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-8202射频功率放大器 详细指标
产品简介
ATA-8202是一款射频功率放大器。其P1dB输出功率100W，饱和输出功率200W。增益数控可调，一键保存设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现射频信号的放大。宽范围供电电源，可兼容全球不同地区的电源标准。
输入为BNC接口，输入阻抗50Ω。
核心指标
• 工作模式：Class A
• 工作频率：100kHz~20MHz
• P1dB输出功率：100W
• 饱和输出功率：200W
• 功率增益：47dB
电气指标
• 型号：ATA-8202
• 工作模式：Class A
• 工作频率：100kHz~20MHz P1dB
• 输出功率：100W
• 输出功率：的输入信号 316mVrms/2mW/3dBm (47dB 增益 1MHz)
• 饱和输出功率：200W
• 功率增益：47dB(27dB~47dB/0.5dB step) P1dB
• 三次谐波水平：＜-25dBc@100W,1MHz 允许最大反射功率 40W
• 稳定性：可以驱动被动负载以及电抗负载
• 输出阻抗：50Ω
• 输入阻抗：50Ω
• 不损坏最大输入信号：1Vrms/20mW/13dBm
接口与保护
• 输入接口：BNC
• 输出接口：BNC
供电与环境
• 供电电压：AC110~240V，50/60Hz
• 供电电压：AC110~240V,50/60Hz
• 工作温度：0℃~45℃
• 工作温度：0℃~40℃
• 存储温度：-20°C ~ 50°C
• 存储温度：-20°C~50°C
• 工作湿度：≤80% RH，无冷凝
• 冷却方式：温控风冷
• 质保：3 年
结构与附件
• 尺寸：330*149*399mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
