ATA-M4012 DC至1.5MHz功率放大模块 160Vp-p 240Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

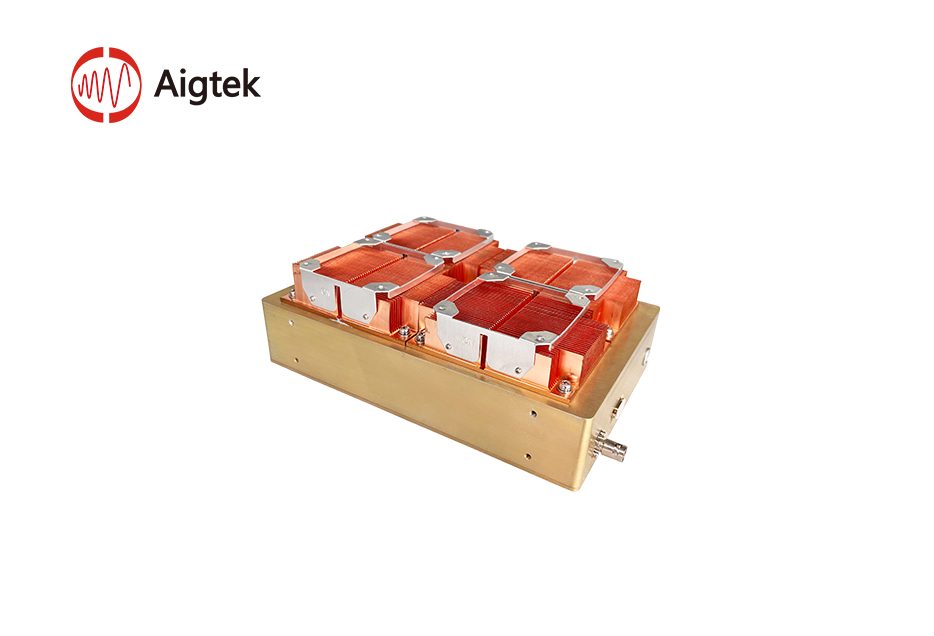

ATA-M4012功率放大模块
ATA-M4000系列功率放大模块 带宽：（-3dB）DC~1.5MHz ｜ 电压：160Vp-p(±80Vp) ｜ 电流：3Ap
产品简介
ATA-M4012是一台功率放大模块，最大输出240Wp功率，它兼容市场主流的信号发生器，尺寸小、集成度高，可根据设计和测试的需求，提供多用途解决方案。 注：使用时需外加散热器，模块底部应紧贴散热器，必要时增加风冷散热。
官方定位：ATA-M4000系列功率放大模块，带宽：（-3dB）DC~1.5MHz、电压：160Vp-p(±80Vp)、电流：3Ap。
核心参数
• 带宽：（-3dB）DC~1.5MHz
• 电压：160Vp-p(±80Vp)
• 电流：3Ap
• 输出功率：240Wp
架构与特性
ATA-M4012功率放大模块参数：
带宽（-3dB）DC~1.5MHz
电压：160Vp-p(±80Vp)
电流：3Ap
输出功率：240Wp
输入 Input：
输入为SMA 接口，输入电阻10kΩ。
输出 Output：
输出为 BNC接口，输出阻抗 1Ω。
电压增益：
电压固定增益 x41。
ATA-M4012功率放大模块应用领域：
用于压电陶瓷驱动
用于超声换能驱动
用于涡流无损检测
ATA-M4012功率放大模块产品特点：
1、输入及输出接口设置为SMA/BNC，控制输入信号和波形，即可实现信号放大。
2、体积小，集成度高，结构紧凑，封装成型的设计，具有防潮、防尘、耐振动、耐冲击的特点，提高了产品的可靠性。
3、全固态配置，使用寿命更长。
4、任意波形放大，满足不同场景的负载驱动需求。
5、波形失真度≤0.1%，保证在复杂集成场景下波形输出质量。
资源下载
• 官方产品页：西安安泰 官网 ATA-M4012功率放大模块 产品页
详细指标请见 ATA-M4012功率放大模块 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-M4012功率放大模块 详细指标
产品简介
ATA-M4012是一台功率放大模块，最大输出240Wp功率，它兼容市场主流的信号发生器，尺寸小、集成度高，可根据设计和测试的需求，提供多用途解决方案。 注：使用时需外加散热器，模块底部应紧贴散热器，必要时增加风冷散热。
带宽（-3dB）DC~1.5MHz
核心指标
• 带宽：（-3dB）DC~1.5MHz
• 电压：160Vp-p(±80Vp)
• 电流：3Ap
• 输出功率：240Wp
电气指标
• 型号：ATA-M4012
• 输出形式：单端输出
• 带宽（-3dB）：DC~1.5MHz
• 最大输出电压：160Vp-p(±80Vp)
• 输出电压：DC±96V
• 最大输出电流：1.5Ap(DC~50Hz) 3Ap(＞50Hz)
• 最大输出功率：240Wp
• 电压增益：x41
• 谐波失真（THD）：≤0.1%@1kHz,100Vp-p
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.1V
• 负载 RL 上限：≥53.4Ω(DC~50Hz) ≥26.7Ω(＞50Hz)
• 输出电阻：1Ω
• 输入电阻：10kΩ
接口与保护
• 输入接口：SMA
• 输出接口：BNC
• 输出接口：LEMO 4 芯
• 保险丝：10A/250V
供电与环境
• 供电电压：±80V~±96V
• 供电电压：AC220V,50Hz
• 工作温度：0°C~45°C
• 工作温度：0℃~45℃
• 存储温度：-20°C~50°C
• 储存温度：-20℃~50℃
• 工作湿度：≤80%RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：180*81.5*40mm
• 尺寸：220*150*311mm
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
