EXFO · EXFO Inc.

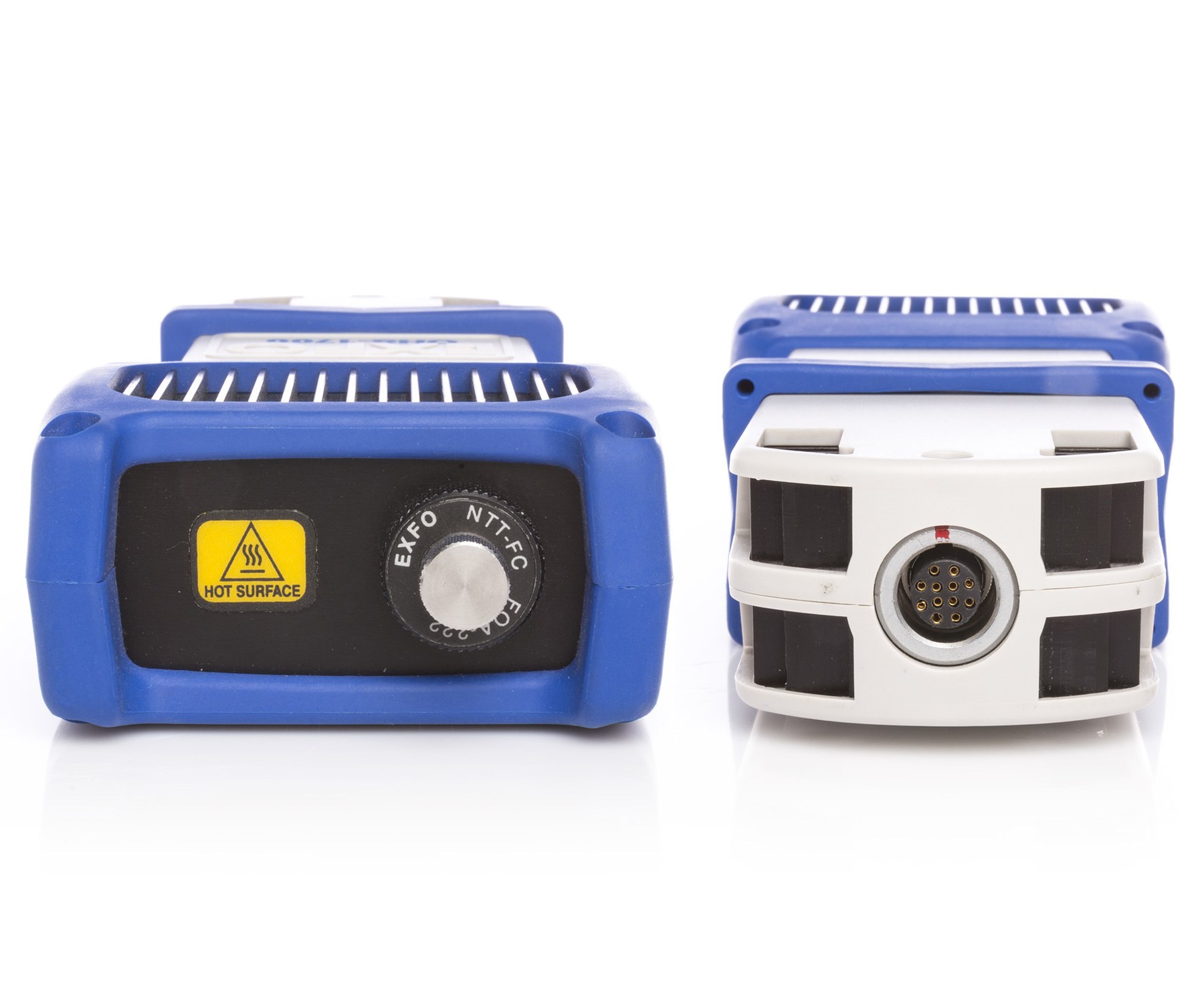

OHS-1700 高性能光测试头
波长范围 FTBx-1750-031-1/2/4: 800 … · 功率范围 FTBx-1750-031-1/2/4: 8 至 … · 波长分辨率 FTBx-1750-031-1/2/4: 0.01…
产品简介

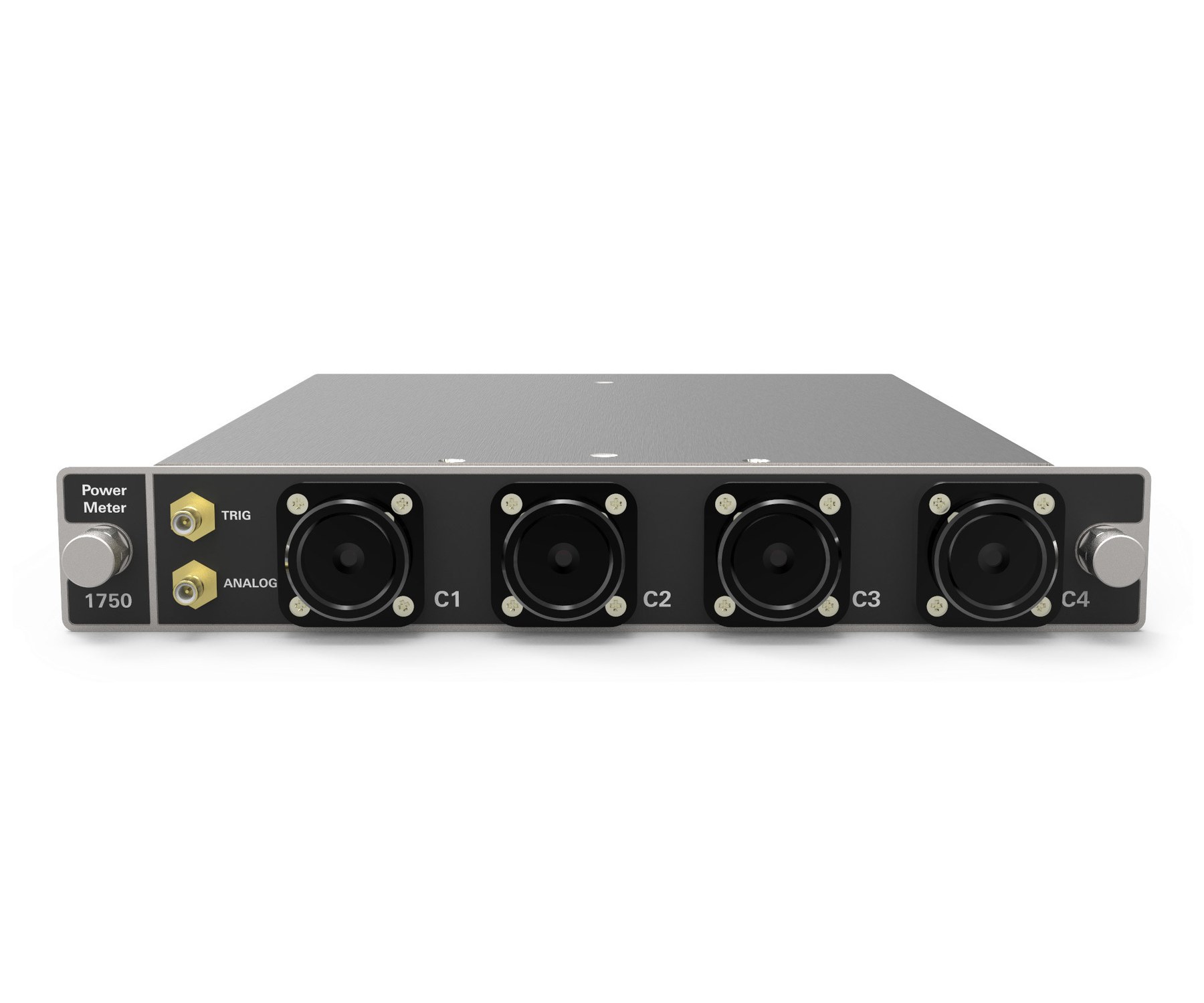

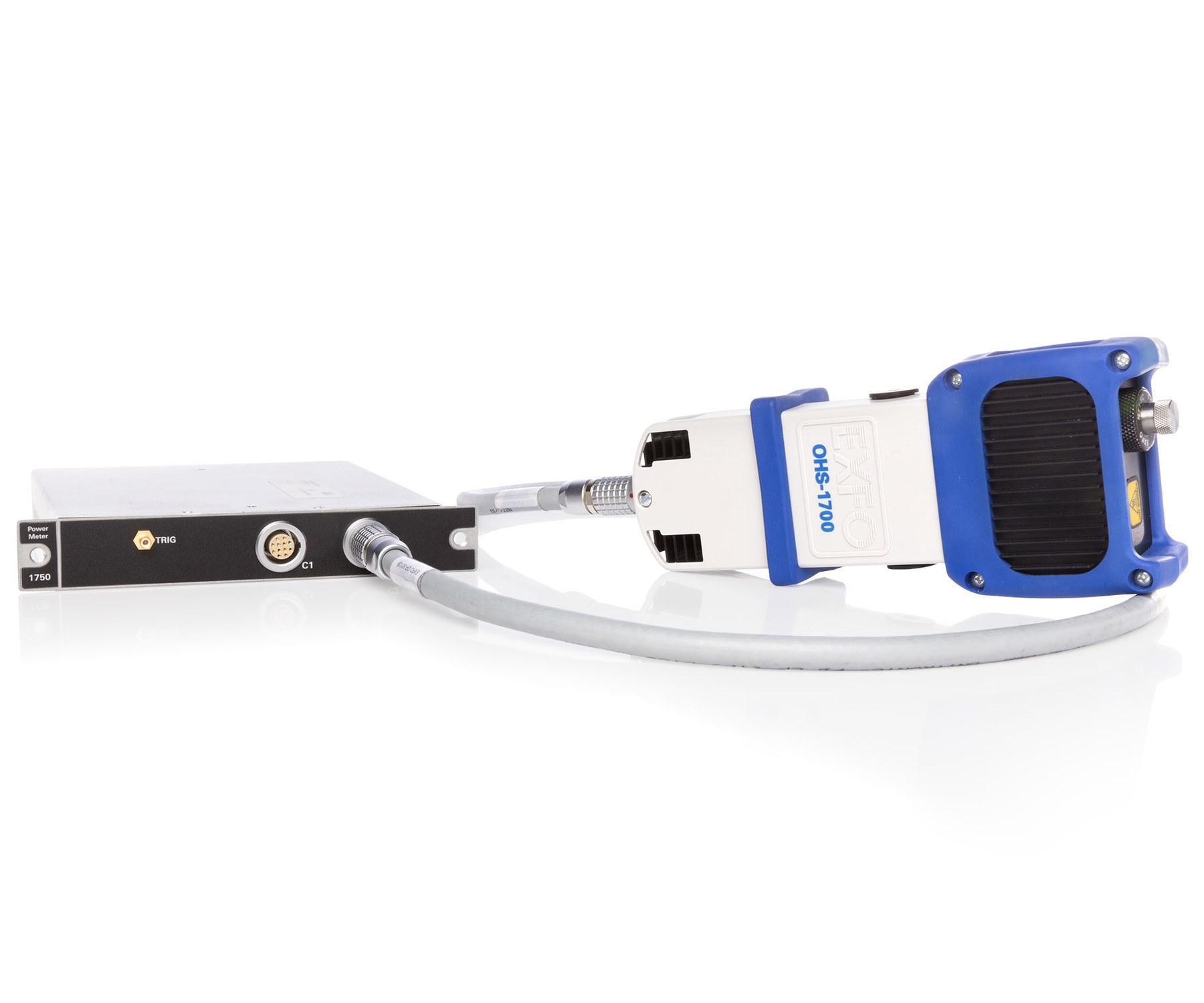

OHS-1700高性能光测试头可与FTBx-1750模块相连，为研发和有源/无源元器件制造测试带来高性能。
核心参数
• 波长范围（nm）：FTBx-1750-031-1/2/4: 800 至 1700 OHS-1713-UH: 850 至 1660 nm
• 功率范围（dBm）（typical）：FTBx-1750-031-1/2/4: 8 至 –85 (9 至 –90) OHS-1713-UH: 37 至 –55 dBm
• 波长分辨率（nm）：FTBx-1750-031-1/2/4: 0.01 OHS-1713-UH: 0.01 nm
• 不确定度：FTBx-1750-031-1/2/4: ±(5 % + 3 pW) c, d OHS-1713-UH: ±(4 % + 3 nW) c, e
• 光纤类型（µm）：FTBx-1750-031-1/2/4: 5/125 至 62.5/125 OHS-1713-UH: 5/125 至 62.5/125 µm
• 检测器尺寸：FTBx-1750-031-1/2/4: 1 mm detector OHS-1713-UH: 9 mm input aperture
• 检测器数量：FTBx-1750-031-1/2/4: 1/2/4 OHS-1713-UH: 1
• 检测器类型：FTBx-1750-031-1/2/4: InGaAs OHS-1713-UH: InGaAs and integrating cavity
功能与特点
• 提供各种功率计选件，可更好地满足特定要求
• 在单个模块中具有1、2或4个检测器
• 两种光测试头型号，分别是超高功率（40 dBm）型和广域、低PDR（± 0.005 dB）型
• 用于控制1或2个不同光测试头的接口模块
• 连续采样速率最高可达5 kHz
典型应用
• 绝对功率测量，高达+40 dBm
• 与连接器相连或未与连接器相连的无源元器件的IL和PDL测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 OHS-1700 高性能光测试头 详细指标页
onetest仪器资源库 · EXFO OHS-1700 高性能光测试头
EXFO · EXFO Inc.
OHS-1700 高性能光测试头 · 详细指标
波长范围 FTBx-1750-031-1/2/4: 800 … · 功率范围 FTBx-1750-031-1/2/4: 8 至 … · 波长分辨率 FTBx-1750-031-1/2/4: 0.01…
产品简介
OHS-1700高性能光测试头可与FTBx-1750模块相连，为研发和有源/无源元器件制造测试带来高性能。
本页按官方规格资料分组收录 OHS-1700 高性能光测试头 的全部关键技术指标；产品定位、特性与应用场景请见 OHS-1700 产品介绍页。
技术指标
技术规格
SPECIFICATIONS a (FTBx-1750/OHS-1700 SERIES) — FTBx-1750-031-1/2/4 vs OHS-1713-UH
• 检测器数量：FTBx-1750-031-1/2/4: 1/2/4 OHS-1713-UH: 1
• 检测器类型：FTBx-1750-031-1/2/4: InGaAs OHS-1713-UH: InGaAs and integrating cavity
• 检测器尺寸：FTBx-1750-031-1/2/4: 1 mm detector OHS-1713-UH: 9 mm input aperture
• 波长范围（nm）：FTBx-1750-031-1/2/4: 800 至 1700 OHS-1713-UH: 850 至 1660 nm
• 功率范围（dBm）（typical）：FTBx-1750-031-1/2/4: 8 至 –85 (9 至 –90) OHS-1713-UH: 37 至 –55 dBm
• 不确定度：FTBx-1750-031-1/2/4: ±(5 % + 3 pW) c, d OHS-1713-UH: ±(4 % + 3 nW) c, e
• 偏振相关响应度（dB）：FTBx-1750-031-1/2/4: ±0.015 typical OHS-1713-UH: ±0.008 typical dB
• 线性度：FTBx-1750-031-1/2/4: ±0.015 dB (5 dBm 至 –55 dBm) OHS-1713-UH: ±0.11 dB (35 dBm 至 30 dBm) OHS-1713-UH: ±0.05 dB (30 dBm 至 5 dBm) OHS-1713-UH: ±0.015 dB (5 dBm 至 –22 dBm)
• 波长分辨率（nm）：FTBx-1750-031-1/2/4: 0.01 OHS-1713-UH: 0.01 nm
• 稳定时间（ms）（typical）：FTBx-1750-031-1/2/4: 0.4 OHS-1713-UH: 0.3 ms
• 采样速率（sample/s/channel）：FTBx-1750-031-1/2/4: Up 至 5208 OHS-1713-UH: Up 至 5208
• 触发输入电压（Vdc）：FTBx-1750-031-1/2/4: 0-5 (TTL - type) OHS-1713-UH: 0-5 (TTL-type) h
• 模拟输出电压（Vdc）（typical）：FTBx-1750-031-1/2/4: 0-5 OHS-1713-UH: −
• 光纤类型（µm）：FTBx-1750-031-1/2/4: 5/125 至 62.5/125 OHS-1713-UH: 5/125 至 62.5/125 µm
SPECIFICATIONS a — FTBx-1750-02X-1/2/4 vs FTBx-1750-ISP-1
• 检测器数量：FTBx-1750-02X-1/2/4: 1/2/4 FTBx-1750-ISP-1: 1
• 检测器类型：FTBx-1750-02X-1/2/4: GeX FTBx-1750-ISP-1: InGaAs and integrating cavity
• 检测器尺寸：FTBx-1750-02X-1/2/4: 3 mm FTBx-1750-ISP-1: 9 mm input aperture
• 波长范围（nm）：FTBx-1750-02X-1/2/4: 800 至 1660 FTBx-1750-ISP-1: 800 至 1700 nm
• 功率范围（dBm）（typical）：FTBx-1750-02X-1/2/4: 22 至 –53 (22 至 –60) FTBx-1750-ISP-1: 25 至 –55 dBm
• 不确定度：FTBx-1750-02X-1/2/4: ±(5% + 5 nW) c, k FTBx-1750-ISP-1: ±(5% + 3 nW) c, d
• 均匀性（dB）：FTBx-1750-02X-1/2/4: N/A FTBx-1750-ISP-1: ±0.05 dB
• 偏振相关响应度（dB）：FTBx-1750-02X-1/2/4: ±0.015 typical FTBx-1750-ISP-1: ±0.008 typical dB
• 线性度：FTBx-1750-02X-1/2/4: ±0.015 dB (5 dBm 至 –37 dBm) FTBx-1750-ISP-1: ± 0.015 dB (10 dBm 至 –38 dBm)
• 波长分辨率（nm）：FTBx-1750-02X-1/2/4: 0.01 FTBx-1750-ISP-1: 0.01 nm
• 稳定时间（ms）：FTBx-1750-02X-1/2/4: 1.0 FTBx-1750-ISP-1: 0.4 ms
• 采样速率（sample/s/channel）：FTBx-1750-02X-1/2/4: Up 至 5208 FTBx-1750-ISP-1: Up 至 5208
• 触发输入电压（Vdc）：FTBx-1750-02X-1/2/4: 0-5 (TTL - type) FTBx-1750-ISP-1: 0-5 (TTL - type)
• 模拟输出电压（Vdc）（typical）：FTBx-1750-02X-1/2/4: 0-5 FTBx-1750-ISP-1: 0-5
• 光纤类型（µm）：FTBx-1750-02X-1/2/4: 5/125 至 62.5/125 FTBx-1750-ISP-1: 5/125 至 62.5/125 µm
a. Unless otherwise specified, all specifications are valid at 1550 nm, 23 °C ± 1 °C, after 20-minute warm-up. b. From 18 °C to 28 °C. c. Averaging time of 1 s, after nulling. d. At 23 °C ± 1 °C with an FOA-322 and an FC non-angled connector, between 1000 nm and 1640 nm. Add 1 % to uncertainty below 1000 nm, and 6 % over 1640 nm. e. At 23 °C ± 1 °C with an FOA-322 and an FC non-angled connector, between 1290 nm and 1340 nm, and between 1420 nm and 1640 nm. Add 2 % to uncertainty below 1290 nm, 1 % between 1340 nm and 1420 nm, and 5 % over 1640 nm. All uncertainties valid on the day of calibration. Wavelength must not be equal to any water absorption line. f. At 23 °C ± 3 °C, constant wavelength (1550 nm), constant power and with an FC non-angled connector. g. At constant temperature in the 0 °C to 40 °C range; nulling required. h. Available on FTBx-1750-OHS module. i. At 23 °C ± 1 °C with an FOA-392B and with a MTP FC non-angled connector up to 36 fibers. j. Calculated from “(Max-Min)/2”. k. At 23 °C ± 1 °C with an FOA-322 and an FC non-angled connector, between 1000 nm and 1570 nm. Add 1 % to uncertainty below 1000 nm, and 3 % over 1570 nm.
通用规格
• 型号：FTBx-1750-031-1/2/4 and FTBx-1750-02X-1/2/4 FTBx-1750-OHS-1/2 FTBx-1750-ISP-1 OHS-1713-UH
• 端口数量：FTBx-1750-031-1/2/4 and FTBx-1750-02X-1/2/4: 1/2/4 FTBx-1750-OHS-1/2: 1/2 FTBx-1750-ISP-1: 1 OHS-1713-UH: 1
• 重量：FTBx-1750-031-1/2/4 and FTBx-1750-02X-1/2/4: 0.35 kg (0.8 lb) FTBx-1750-OHS-1/2: 0.35 kg (0.8 lb) FTBx-1750-ISP-1: 0.64 kg (1.4 lb) OHS-1713-UH: 0.5 kg (1.1 lb)
• 尺寸（高×宽×深）：25 mm x 159 mm x 175 mm (1 in x 6 1/4 in x 6 7/8 in) 50 mm x 159 mm x 175 mm (1 15/16 in x 6 1/4 in x 6 7/8 in) 42 mm x 79 mm x 190 mm (1 5/8 in x 3 1/8 in x 7 1/2 in)
• 温度：Operating a : 0 ℃ 至 40 ℃ (32 ℉ 至 104 ℉) Storage: –40 ℃ 至 70 ℃ (–40 ℉ 至 158 ℉)
• 相对湿度：0 % 至 80 % non-condensing
• 远程控制：With LTB-2/LTB-8/LTB-12: GPIB (IEEE-488.1, IEEE-488.2), Ethernet and RS-232
• 仪器驱动：IVI drivers and SCPI commands
• 标准附件：User guide c , one fiber-optic adapter per channel, certificate of compliance and certificate of calibration
a. For optical power > 35 dBm, maximum operating temperature is 30 °C. With the FOA-396, maximum operating temperature is 25 °C. b. From 0 °C to 40 °C. c. Available online only.
注：以上指标摘自 EXFO 官网公开产品规格资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。官方规格书中以字母标注的脚注（测试条件）未在本页展开，完整条件请以原规格书为准。
