T300F 300kHz至1600MHz 天馈线驻波比测试仪|TFN
手持式矢量网络分析仪一体机 高端款（300KHZ-3GHZ）
产品简介
频率范围：300kHz~1600MHz，专业的矢量网络分析仪，故障点精准定位，合格线自动判断，适用于多种光线环境，超长工作时间，管理软件有强大的分析功能；适用于中波、调频广播、广播电视发射系统的安装、调试和维护场合。
核心参数
• 频率范围：300kHz至1600MHz
官方产品图文
下列 4 张图文取自 TFN 官网 T300F 产品页，用于完整呈现该产品的官方说明与配图。

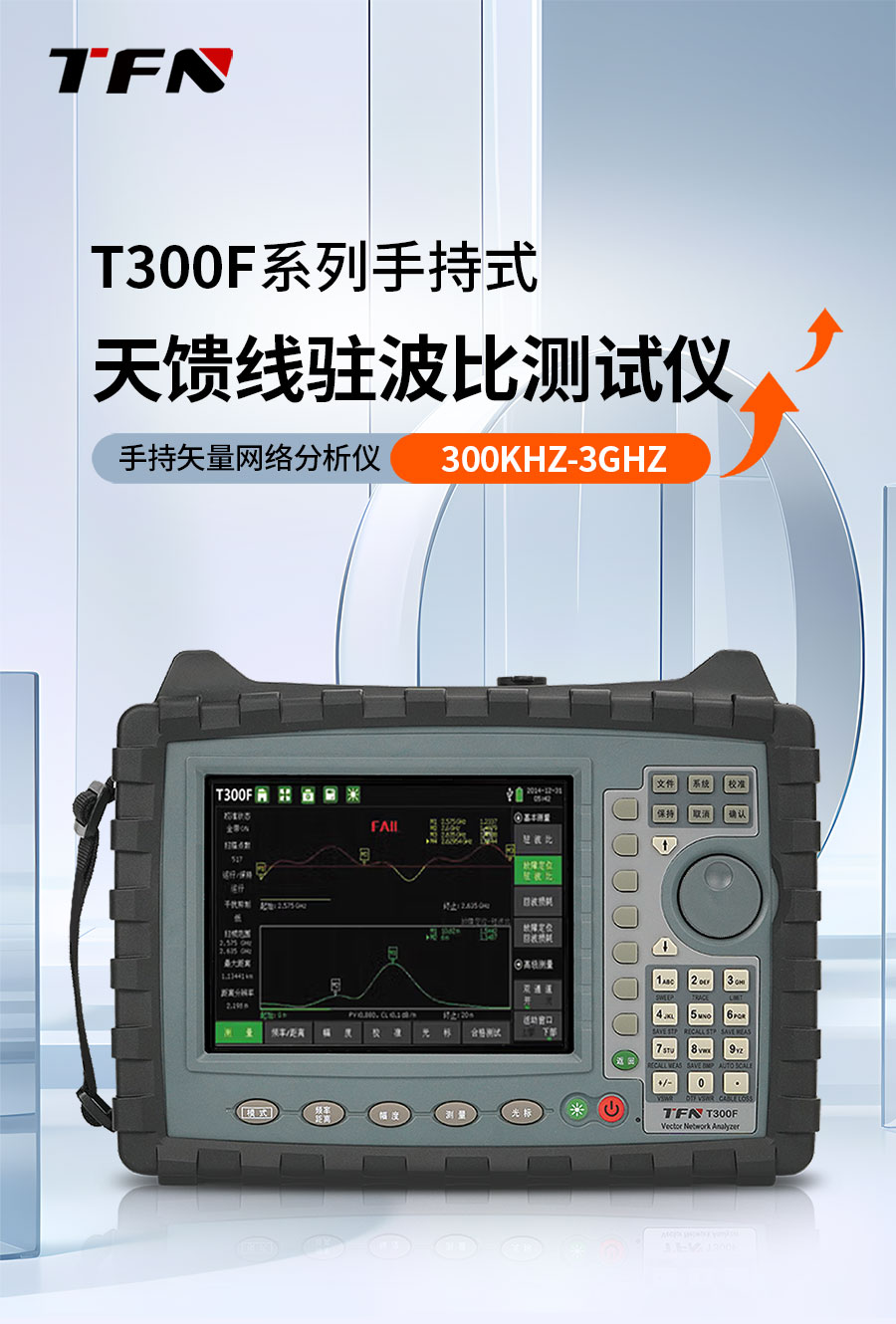

图：TFN T300F 官方产品图文（1/4）

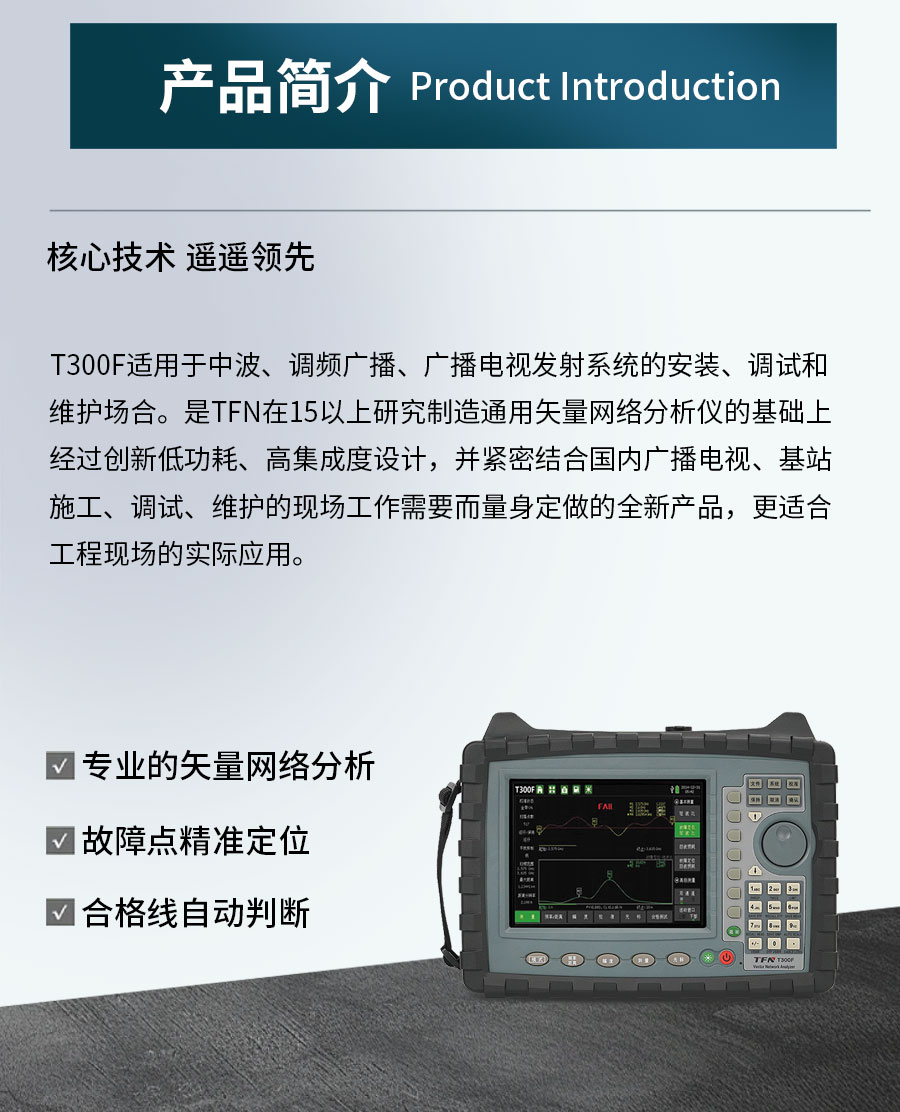

图：TFN T300F 官方产品图文（2/4）

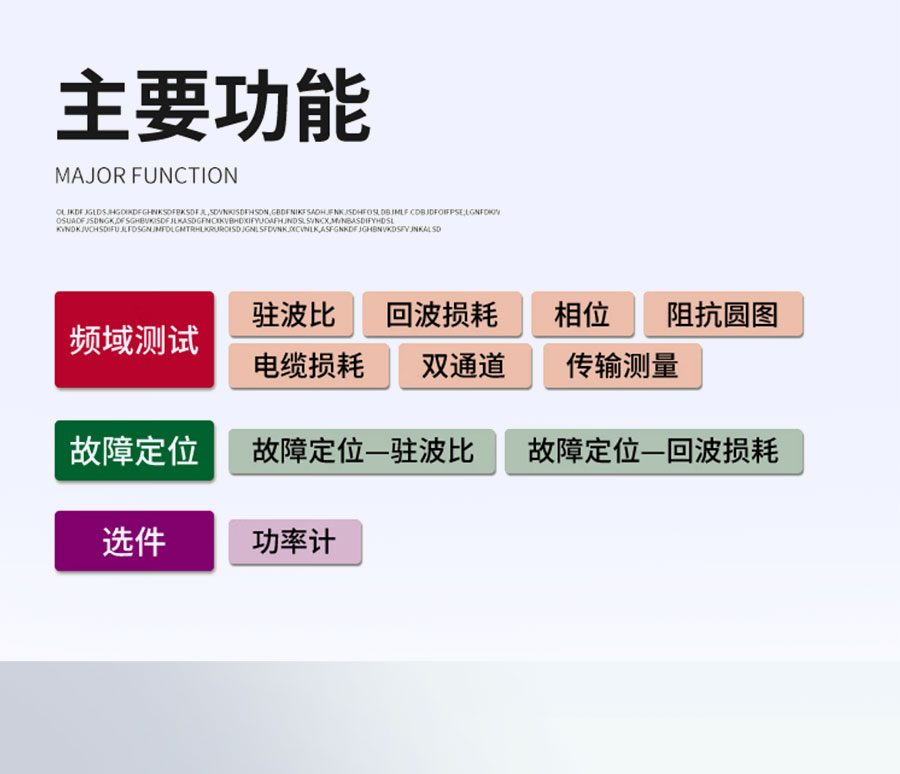

图：TFN T300F 官方产品图文（3/4）

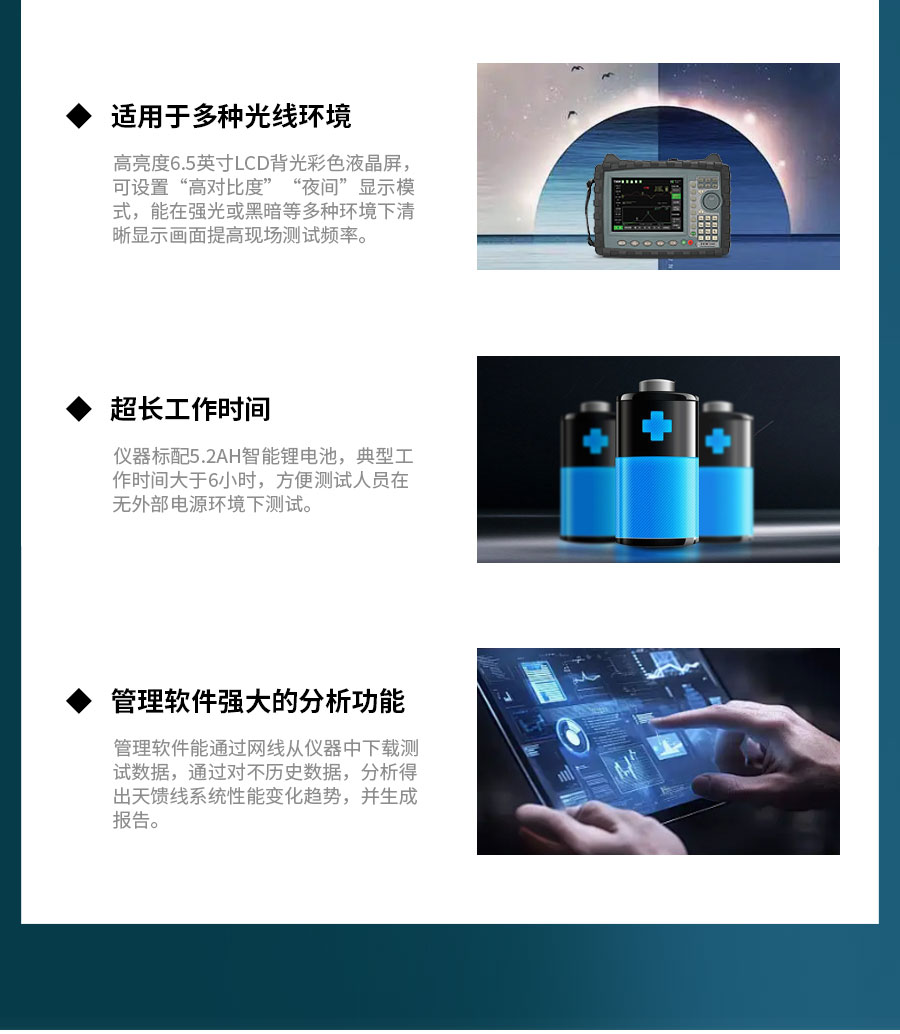

图：TFN T300F 官方产品图文（4/4）
资源下载
• 详细指标：全部技术指标已单独整理，详见 T300F 详细指标页
onetest仪器资源库 · TFN T300F 天馈线驻波比测试仪
TFN · 青岛一卓光电科技有限公司
T300F 300kHz至1600MHz 天馈线驻波比测试仪 · 详细指标
手持式矢量网络分析仪一体机 高端款（300KHZ-3GHZ）
详细指标
主要指标
• 频率范围：300KHZ至3GHZ
官方规格表
下表按 TFN 官网 T300F 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 主要技术指标
• 频率
• 频率范围：300kHz~1600MHz（1.6GHz~3GHz选件）
• 频率稳定度：± 2ppm (0~50° C)
• 频率准确度：±5ppm（25±5°C）
• 频率分辨率：1kHz
• 电平
• 输出电平范围：≥0dBm
• 系统
• 扫描点数：101,201,401,801,1601
• 测量速度：1.2mS/点（回波损耗）；2mS/点（故障定位）
• 干扰抑制：频率：13dBm（偏±10kHz之内） 信道：20dBm（偏>1MHz）
• 端口特性：回波损耗≤-10dB
• 方向性：≤-42dB(标准校准后） ≤-38dB（全带校准后）
• 传输动态范围：80dB
• 损坏电平：+25dBm（射频信号）
• ±50V（直流电压）
• 回波损耗：测量范围 OdB~60dB 分辨率：0.01dB
• 驻波比：测量范围：1~65 分辨率：0.01
• 电缆损耗：测量范围 分辨率：0.01dB OdB~30dB
• 故障定位：驻波比测量范围：1~65
• 相位：测量范围：-180°~+180° 分辨率：0.01°
• 史密斯图：分辨率：0.01

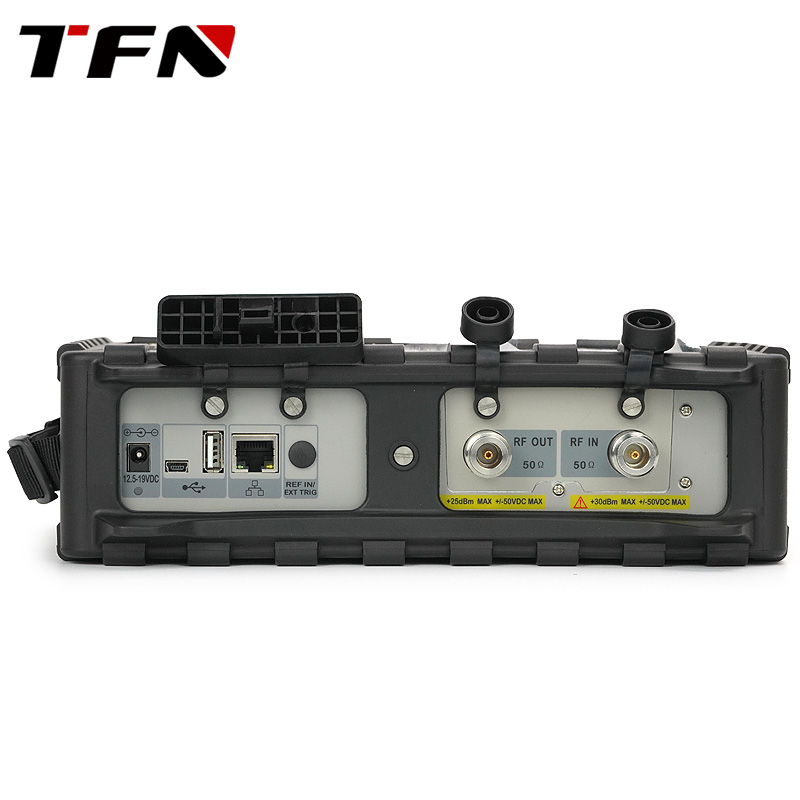

• 输入/输出端口
• 射频输入端口：50QN阴型
• 射频输出端口：50QN阴型
• MiniUSB口：USB2.04pin
• USB口：USB1.14pin
• 电源及显示
• AC-DC电源适配器：输出19VDC/3.42A
• 锂电池：11.1V/5.2Ah
• 充电时间：<5小时
• 连续工作时间：典型值>6小时
• 液晶：6.5”TFTLCD,640*480
• 支持语言：中文，英文
• 端口静电抗扰度：≥8KV(接触放电） 15KV(空气放电）
• 其他
• 湿度：40℃时95%
• 工作温度：-10℃~55℃
• 存储温度：-40℃~80℃
• 重量：< 2.2kg
• 体积（长×宽×高）：258×173×74mm
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
